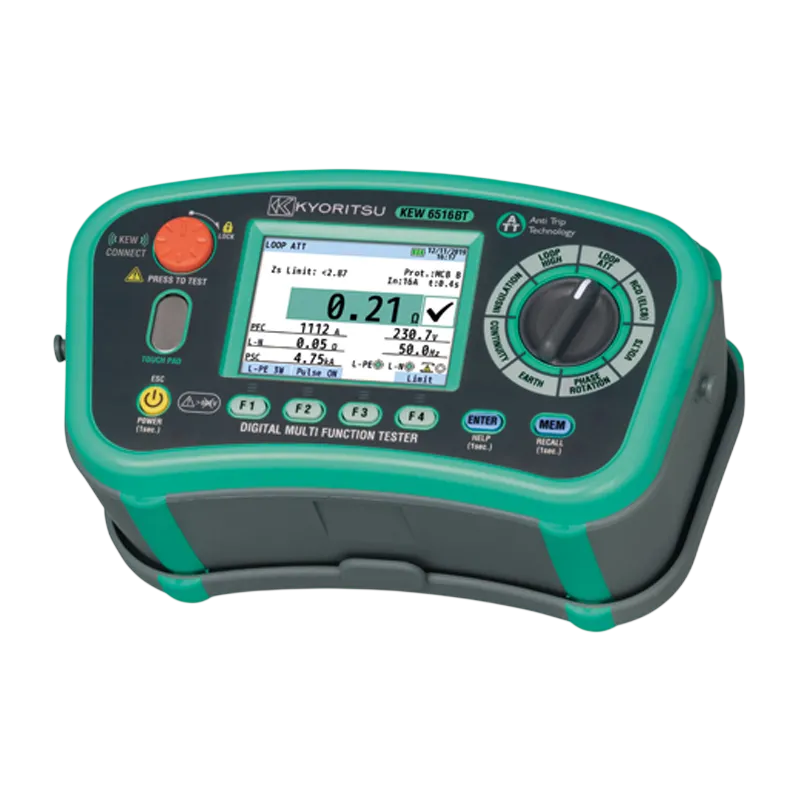

Máy đo đa năng KYORITSU KEW 6516BT

1. Giới thiệu Máy đo đa năng KYORITSU KEW 6516BT

Máy đo đa năng KYORITSU KEW 6516BT là thiết bị kiểm tra lắp đặt điện chuyên nghiệp, tích hợp nhiều phép đo phục vụ nghiệm thu, bảo trì và chẩn đoán hệ thống điện dân dụng, thương mại तथा công nghiệp. Thay vì phải sử dụng riêng từng máy đo cách điện, đo thông mạch, đo điện trở đất, kiểm tra RCD và đo trở kháng vòng lặp, kỹ thuật viên có thể thực hiện các công việc này trên cùng một thiết bị.

KYORITSU là thương hiệu thiết bị đo điện có nguồn gốc Nhật Bản, được thành lập từ năm 1940. Hãng chuyên nghiên cứu và sản xuất các dòng máy đo phục vụ kiểm tra an toàn điện như ampe kìm, máy đo điện trở cách điện, máy đo điện trở đất, máy kiểm tra RCD và thiết bị kiểm tra lắp đặt điện đa chức năng.

Model KEW 6516BT được thiết kế hướng đến thợ điện chuyên nghiệp, kỹ sư kiểm định, đơn vị bảo trì nhà máy, nhà thầu cơ điện và bộ phận quản lý kỹ thuật tòa nhà. Thiết bị nổi bật với màn hình LCD màu 3,5 inch, chức năng hướng dẫn kết nối, công nghệ chống tác động nhầm RCD khi đo vòng lặp và khả năng truyền dữ liệu không dây qua Bluetooth.

2. Ưu điểm và tính năng nổi bật của KYORITSU KEW 6516BT

Tích hợp nhiều phép kiểm tra an toàn điện

Thiết bị tích hợp tám nhóm phép đo chính gồm đo thông mạch, đo điện trở cách điện, đo trở kháng vòng lặp, tính dòng ngắn mạch hoặc dòng sự cố dự kiến, kiểm tra RCD, đo điện áp, kiểm tra thứ tự pha và đo điện trở đất. Ngoài ra, máy còn hỗ trợ kiểm tra thiết bị chống sét lan truyền dùng varistor và kiểm tra an toàn thiết bị điện cầm tay.

Công nghệ Anti-Trip khi đo trở kháng vòng lặp

Công nghệ Anti-Trip ATT cho phép kiểm tra trở kháng vòng lặp L-PE với dòng thử nhỏ nhằm hạn chế làm tác động các RCD có dòng định mức từ 30 mA trở lên. Máy hỗ trợ cả phương pháp ba dây L-N-PE để đạt độ chính xác tốt và phương pháp hai dây L-PE khi hệ thống không có dây trung tính, chẳng hạn tại đường cấp nguồn cho động cơ ba pha.

Đo vòng lặp độ phân giải cao

Ở chế độ LOOP HIGH, máy có thể sử dụng dòng thử lớn và hiển thị trở kháng vòng lặp với độ phân giải đến 0,001 Ω. Khả năng này phù hợp khi kiểm tra tại tủ phân phối chính, khu vực gần máy biến áp hoặc các mạch có trở kháng rất thấp.

Kiểm tra nhiều loại RCD

Máy kiểm tra RCD đa năng này hỗ trợ RCD loại AC, A, F, B, loại thường, loại chọn lọc, RCD dành cho hệ thống sạc xe điện và dòng thử có thể điều chỉnh. Các chế độ thử gồm x1/2, x1, x5, Ramp, Auto và đo điện áp tiếp xúc Uc, giúp đánh giá cả dòng tác động lẫn thời gian cắt của thiết bị bảo vệ.

Đo cách điện với DAR và PI

KEW 6516BT cung cấp các điện áp thử cách điện 100 V, 250 V, 500 V và 1.000 V. Trong quá trình đo liên tục, máy có thể tự động tính hệ số hấp thụ điện môi DAR, chỉ số phân cực PI và lưu giá trị điện trở tại thời điểm một phút, hỗ trợ đánh giá tình trạng cách điện của cáp, động cơ, máy biến áp và thiết bị điện.

Kiểm tra điện trở đất hai dây và ba dây

Thiết bị hỗ trợ phương pháp ba dây dùng hai cọc phụ để đo chính xác điện trở của điện cực nối đất. Khi không thể đóng cọc phụ, người sử dụng có thể chọn phương pháp hai dây đơn giản hóa và tận dụng một điểm nối đất tham chiếu có điện trở thấp.

Màn hình màu và hướng dẫn đấu nối

Màn hình LCD màu 3,5 inch hiển thị đồng thời kết quả đo, điện áp hệ thống, trạng thái đấu dây, giới hạn đánh giá và các cảnh báo liên quan. Chức năng HELP trình bày cách kết nối dây đo theo từng chức năng được chọn, giúp giảm nhầm lẫn trong quá trình thao tác.

Kết nối Bluetooth và quản lý dữ liệu

Phiên bản BT có giao tiếp Bluetooth 5.0, cho phép truyền dữ liệu đo đến điện thoại hoặc máy tính bảng sử dụng ứng dụng KEW Smart Advanced. Kết quả có thể được quản lý, lưu trữ, chia sẻ và phục vụ lập báo cáo kiểm tra. Máy cũng có bộ nhớ trong và hỗ trợ truyền dữ liệu sang máy tính qua bộ chuyển đổi USB tùy chọn.

Thiết kế an toàn cho môi trường điện công nghiệp

Thiết bị đáp ứng cấp đo CAT IV 300 V và CAT III 600 V, phù hợp làm việc tại nguồn cấp, tủ phân phối và các mạch điện hạ áp. Touch Pad hỗ trợ cảnh báo khi cực PE bị kết nối nhầm với dây pha, trong khi chức năng kiểm tra dây trên màn hình giúp người vận hành phát hiện kết nối không đúng trước khi bắt đầu phép thử.

Thông số kỹ thuật tiêu biểu

Hạng mục	Thông số
Loại thiết bị	Máy kiểm tra lắp đặt điện đa chức năng
Màn hình	LCD màu 3,5 inch dạng ma trận điểm
Điện áp thử cách điện	100 V, 250 V, 500 V và 1.000 V DC
Dải đo cách điện lớn nhất	Đến 2.000 MΩ tùy theo điện áp thử
Đo thông mạch	Dải 20,00 Ω, 200,0 Ω và 2.000 Ω; dòng thử 200 mA hoặc 15 mA
Đo trở kháng vòng lặp	Chế độ ATT hai dây hoặc ba dây và chế độ LOOP HIGH
Độ phân giải vòng lặp cao nhất	0,001 Ω
Dòng PSC và PFC	Dải hiển thị đến 20 kA hoặc 50 kA tùy chế độ đo
Loại RCD hỗ trợ	AC, A, F, B, loại thường, loại chọn lọc, EV và dòng thử điều chỉnh
Chế độ kiểm tra RCD	x1/2, x1, x5, Ramp, Auto và điện áp tiếp xúc Uc
Đo điện áp	TRMS từ 2 V đến 600 V
Đo tần số	45 Hz đến 65 Hz
Đo điện trở đất	Dải 20,00 Ω, 200,0 Ω và 2.000 Ω; phương pháp hai dây hoặc ba dây
Kiểm tra thứ tự pha	Điện áp từ 48 V đến 600 V, tần số 45 Hz đến 65 Hz
Giao tiếp dữ liệu	Bluetooth 5.0; USB qua bộ chuyển đổi tùy chọn
Nguồn điện	8 pin LR6 hoặc AA 1,5 V
Cấp an toàn	CAT IV 300 V và CAT III 600 V
Cấp bảo vệ	IP40
Kích thước	136 x 235 x 114 mm
Khối lượng	Khoảng 1.350 g, bao gồm pin

3. Chức năng, nguyên lý hoạt động và ứng dụng

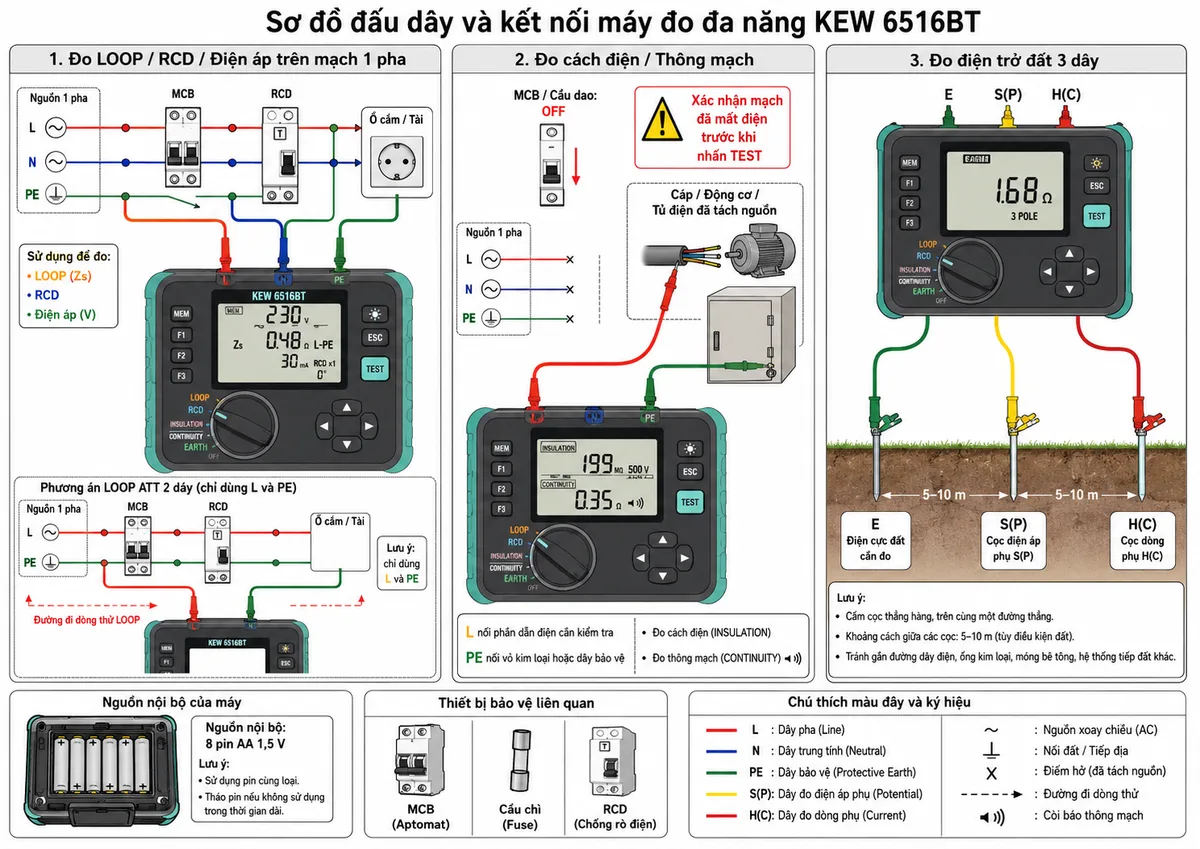

Sơ đồ đấu dây và kết nối

KEW 6516BT có các cực L, N và PE dành cho đo cách điện, thông mạch, điện áp, trở kháng vòng lặp và kiểm tra RCD; các cực L1, L2, L3 dành cho kiểm tra thứ tự pha; cùng các cực E, S(P) và H(C) dành cho đo điện trở đất. Người sử dụng phải chọn đúng bộ dây đo và phương thức kết nối tương ứng với phép thử.

Nguyên lý đo thông mạch

Ở chế độ thông mạch, máy phát một dòng điện thử qua phần dây dẫn hoặc mối nối cần kiểm tra rồi đo điện áp rơi trên đối tượng. Bộ xử lý sử dụng quan hệ giữa điện áp và dòng điện để tính điện trở. Chức năng NULL tự động trừ điện trở của dây đo, trong khi còi báo có thể được thiết lập để nhận biết nhanh các kết nối có điện trở thấp.

Nguyên lý đo điện trở cách điện

Khi đo cách điện, bộ tạo điện áp bên trong cung cấp điện áp DC đã chọn giữa cực PE dương và cực L âm. Dòng rò chạy qua lớp cách điện được mạch đo thu nhận; bộ vi xử lý tính điện trở theo quan hệ điện áp chia cho dòng điện. Sau khi người dùng nhả nút thử, mạch tự động phóng điện sẽ xả điện tích còn lưu trong cáp hoặc tải có tính điện dung.

Trong phép đo kéo dài, máy theo dõi sự thay đổi điện trở theo thời gian để tính DAR tại một phút và PI tại mười phút. Các chỉ số này giúp nhận biết tình trạng ẩm, lão hóa, nhiễm bẩn hoặc suy giảm của vật liệu cách điện.

Nguyên lý đo trở kháng vòng lặp và dòng sự cố

Máy lấy một dòng thử từ nguồn điện, đo điện áp của hệ thống trước và trong khi có tải thử, sau đó tính trở kháng vòng lặp từ độ thay đổi điện áp. Từ điện áp nguồn và trở kháng đã đo, bộ xử lý tiếp tục tính dòng ngắn mạch dự kiến PSC hoặc dòng sự cố chạm đất dự kiến PFC.

Trong chế độ ATT, máy giới hạn dòng thử giữa dây pha và dây bảo vệ để hạn chế làm RCD tác động. Chức năng giới hạn Zs hoặc Ra có thể so sánh kết quả đo với giá trị đã thiết lập và hiển thị PASS hoặc FAIL, hỗ trợ đánh giá khả năng cắt mạch của MCB, cầu chì hoặc RCD.

Nguyên lý kiểm tra RCD

Thiết bị tạo ra dòng rò thử có dạng sóng, biên độ và góc pha tương ứng với loại RCD được chọn. Máy đo khoảng thời gian từ lúc dòng thử được đưa vào đến khi RCD ngắt mạch. Ở chế độ Ramp, dòng thử tăng dần để xác định dòng tác động thực tế; ở chế độ Auto, máy tự động thực hiện chuỗi phép thử tại các mức dòng và góc pha khác nhau.

Nguyên lý đo điện trở đất

Trong phương pháp ba dây, máy phát dòng điện xoay chiều ổn định giữa điện cực đất E và cọc dòng H(C), đồng thời đo chênh lệch điện thế giữa E và cọc điện áp S(P). Điện trở đất được tính theo công thức R bằng V chia I. Phương pháp hai dây sử dụng một điểm nối đất tham chiếu có điện trở thấp và phù hợp khi không thể bố trí đủ hai cọc phụ.

Nguyên lý kiểm tra SPD, điện áp và thứ tự pha

Ở chế độ SPD, điện áp đầu ra được tăng dần từ 0 V cho đến khi varistor bắt đầu dẫn dòng; máy ghi nhận mức điện áp này là điện áp đánh thủng của thiết bị chống sét lan truyền. Khi đo điện áp, bộ chuyển đổi TRMS xử lý tín hiệu đầu vào để hiển thị giá trị hiệu dụng và tần số. Với lưới ba pha, các tín hiệu tại L1, L2 và L3 được phân tích để xác định thứ tự pha thuận hoặc đảo.

Sơ đồ nguyên lý tổng thể

Ứng dụng thực tế

• Kiểm tra và nghiệm thu hệ thống điện sau thi công hoặc cải tạo.
• Đo điện trở cách điện của cáp điện, động cơ, máy biến áp, tủ điện và thiết bị công nghiệp.
• Kiểm tra tính liên tục của dây PE, dây liên kết đẳng thế và các mối nối bảo vệ.
• Đánh giá trở kháng vòng lặp, khả năng tác động của MCB, cầu chì và RCD.
• Kiểm tra RCD loại AC, A, F, B và RCD 6 mA DC dùng trong trạm sạc xe điện.
• Đo điện trở hệ thống tiếp địa bằng phương pháp hai dây hoặc ba dây.
• Kiểm tra thứ tự pha tại tủ phân phối, động cơ và hệ thống điện ba pha.
• Kiểm tra thiết bị chống sét lan truyền dùng varistor và thiết bị điện cầm tay cấp I hoặc cấp II.
• Lưu trữ và truyền dữ liệu phục vụ lập biên bản nghiệm thu, bảo trì và kiểm định an toàn điện.

4. Cam kết và nơi mua hàng

Khi lựa chọn KYORITSU KEW 6516BT chính hãng, khách hàng nên kiểm tra đầy đủ thân máy, bộ dây đo, dây đo điện trở đất, cọc phụ, túi đựng, pin, tài liệu hướng dẫn và chứng từ đi kèm. Việc sử dụng đúng phụ kiện giúp duy trì độ chính xác, cấp an toàn và khả năng bảo vệ của thiết bị.

thietbicodien cung cấp sản phẩm phù hợp cho nhà thầu cơ điện, kỹ sư kiểm định, đơn vị bảo trì nhà máy và đội ngũ kỹ thuật tòa nhà. Khách hàng được hỗ trợ lựa chọn cấu hình, tư vấn chức năng đo, hướng dẫn sử dụng và cung cấp thông tin kỹ thuật theo đúng ứng dụng thực tế.

Để nhận báo giá và đặt mua Máy đo đa năng KYORITSU KEW 6516BT chính hãng, hãy liên hệ trực tiếp tại thietbicodien.

5. Câu hỏi thường gặp (FAQ)

KYORITSU KEW 6516BT dùng để đo những gì?

Máy dùng để đo thông mạch, điện trở cách điện, trở kháng vòng lặp, PSC, PFC, điện áp, tần số, điện trở đất và thứ tự pha. Thiết bị còn kiểm tra RCD, SPD dùng varistor và độ an toàn của thiết bị điện cầm tay.

KEW 6516BT khác KEW 6516 ở điểm nào?

Điểm khác biệt chính là KEW 6516BT được tích hợp Bluetooth, cho phép truyền kết quả đo đến điện thoại hoặc máy tính bảng qua ứng dụng KEW Smart Advanced. KEW 6516 không có chức năng giao tiếp Bluetooth này.

Máy có đo điện trở cách điện ở điện áp 1.000 V không?

Có. Thiết bị hỗ trợ bốn mức điện áp thử gồm 100 V, 250 V, 500 V và 1.000 V DC, phù hợp với nhiều loại mạch điện, cáp và thiết bị có cấp điện áp khác nhau.

Công nghệ ATT có tác dụng gì?

ATT giúp đo trở kháng vòng lặp giữa L và PE với dòng thử thấp, qua đó hạn chế làm tác động các RCD có dòng định mức từ 30 mA trở lên. Chức năng này hỗ trợ cả kết nối hai dây và ba dây.

KEW 6516BT có kiểm tra được RCD loại B và RCD trạm sạc xe điện không?

Có. Máy hỗ trợ kiểm tra RCD loại AC, A, F, B và RCD EV tác động bởi dòng dư DC 6 mA. Người sử dụng cần lựa chọn đúng loại RCD và dòng định mức trước khi tiến hành phép thử.

Thiết bị có đo được điện trở tiếp địa không?

Có. Máy hỗ trợ đo điện trở đất ba dây theo phương pháp điện áp rơi và phương pháp hai dây đơn giản hóa. Bộ phụ kiện tiêu chuẩn gồm dây đo điện trở đất và hai cọc phụ.

Có cần ngắt nguồn khi đo cách điện và thông mạch không?

Có. Mạch hoặc thiết bị phải được tách khỏi nguồn và xác nhận không còn điện trước khi đo cách điện hoặc thông mạch. Không được nhấn nút TEST nếu máy hiển thị cảnh báo mạch đang mang điện.

Máy có tự phóng điện sau khi đo cách điện không?

Có. Khi người sử dụng nhả nút thử, máy tự động xả điện tích còn lưu trong đối tượng có tính điện dung. Tuy nhiên, kỹ thuật viên vẫn phải theo dõi màn hình và chỉ tháo dây đo sau khi điện áp đã giảm về mức an toàn.

Kết quả đo có thể xuất sang điện thoại hoặc máy tính không?

Có. Dữ liệu có thể truyền không dây đến thiết bị Android hoặc iOS qua Bluetooth và ứng dụng KEW Smart Advanced. Khi sử dụng bộ chuyển đổi 8212-USB tùy chọn, dữ liệu trong bộ nhớ cũng có thể chuyển sang máy tính để lập báo cáo.

KEW 6516BT phù hợp với những đối tượng sử dụng nào?

Sản phẩm phù hợp với kỹ sư điện, thợ điện chuyên nghiệp, nhà thầu M&E, đơn vị kiểm định an toàn điện, bộ phận bảo trì nhà máy, kỹ thuật tòa nhà và các tổ chức cần nghiệm thu hệ thống điện hạ áp.
