Máy đo điện trở nối đất KYORITSU KEW 4300

Giới thiệu Máy đo điện trở nối đất KYORITSU KEW 4300

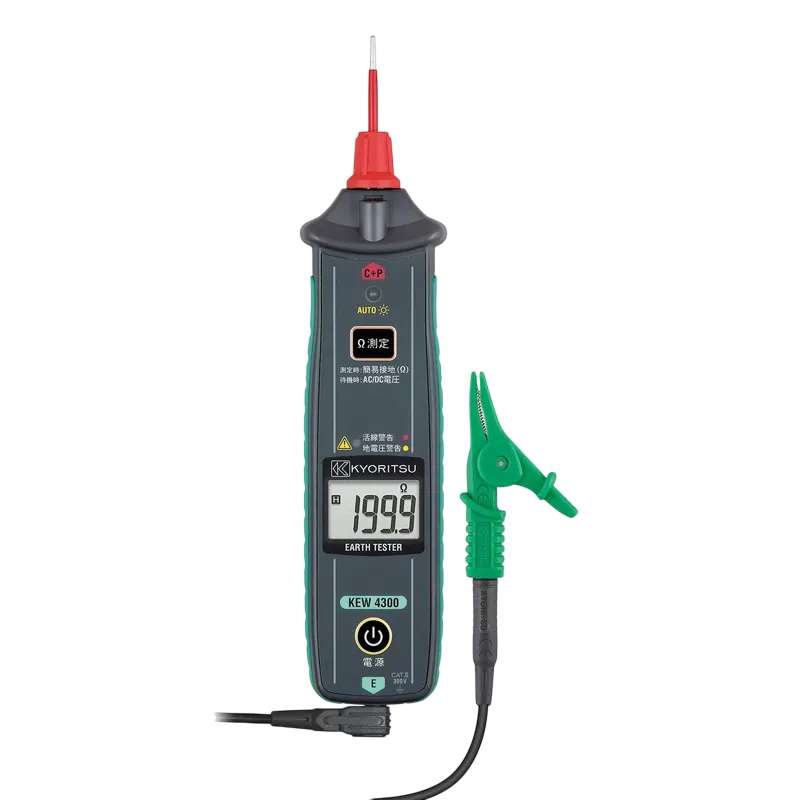

Máy đo điện trở nối đất KYORITSU KEW 4300 là thiết bị đo tiếp địa dạng bút, sử dụng phương pháp đo đơn giản 2 cực để kiểm tra điện trở nối đất của đường dây phân phối, hệ thống dây điện, ổ cắm và thiết bị điện. Thiết kế nhỏ gọn giúp kỹ thuật viên thao tác nhanh tại tủ điện, công trình dân dụng, nhà máy và các vị trí có không gian hạn chế.

Ngoài chức năng đo điện trở đất 2 cực, thiết bị còn đo được điện áp AC và DC. Điện áp AC được xác định theo phương pháp True RMS, phù hợp hơn với các dạng sóng không hoàn toàn hình sin thường gặp trong hệ thống điện hiện đại.

KYORITSU là thương hiệu thiết bị đo điện của Nhật Bản, thuộc KYORITSU Electrical Instruments Works, Ltd. Các sản phẩm của hãng tập trung vào kiểm tra an toàn điện, đo điện trở cách điện, điện trở nối đất, dòng điện, điện áp và chất lượng hệ thống điện. Sản phẩm KEW 4300 có xuất xứ Nhật Bản theo thông tin sản phẩm.

Ưu điểm và tính năng nổi bật của KEW 4300

• Thiết kế dạng bút nhỏ gọn, thuận tiện mang theo và thao tác bằng một tay tại ổ cắm, tủ điện hoặc thiết bị điện.
• Ứng dụng phương pháp đo điện trở nối đất đơn giản 2 cực, không cần bố trí hai cọc phụ như phương pháp đo 3 cực truyền thống.
• Tự động chuyển dải đo điện trở, giúp giảm thao tác lựa chọn thang đo và hạn chế sai sót khi sử dụng.
• Tích hợp chức năng đo điện áp AC/DC và tự động nhận dạng loại điện áp khi giá trị đủ lớn.
• Đo điện áp AC theo True RMS, hỗ trợ kiểm tra chính xác hơn trong môi trường có tải điện tử hoặc dạng sóng bị méo.
• Dòng thử nhỏ, được thiết kế để hạn chế làm tác động thiết bị bảo vệ dòng rò RCD hoặc ELB trong quá trình kiểm tra.
• Đèn LED cảnh báo màu vàng khi điện áp đất lớn và cảnh báo màu đỏ kèm âm thanh khi phát hiện điện áp nguy hiểm.
• Thiết bị tự khóa phép đo điện trở khi phát hiện mạch có điện áp từ ngưỡng cảnh báo mạch đang mang điện.
• Còi báo hỗ trợ nhận biết nhanh khi giá trị điện trở đo được nằm trong ngưỡng thấp do nhà sản xuất thiết lập.
• Màn hình LCD có đèn nền và đèn LED chiếu sáng điểm đo, tự động hoạt động theo độ sáng môi trường.
• Giữ kết quả trên màn hình sau khi nhả nút TEST, thuận tiện đọc và ghi chép số liệu.
• Có chức năng tự động tắt nguồn, chỉ báo pin yếu, vòng chắn bảo vệ ngón tay và dây đeo chống rơi.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Phương pháp đo điện trở nối đất	Phương pháp sụt áp, cấu hình đo đơn giản 2 cực
Dải đo điện trở nối đất	200 Ω và 2000 Ω, tự động chuyển dải
Phạm vi đo áp dụng theo IEC 61557-5	5,00 Ω đến 2000 Ω
Độ chính xác đo điện trở	±3% giá trị đọc ±5 chữ số
Dòng thử và tần số ở dải 200 Ω	Khoảng 1,4 mA, 825 Hz
Dòng thử và tần số ở dải 2000 Ω	Khoảng 0,7 mA, 825 Hz
Điện áp hở mạch	Khoảng 13 V
Còi báo điện trở thấp	Hoạt động khi kết quả đo từ 100 Ω trở xuống
Dải đo điện áp AC	5,0 đến 300,0 V AC, 45 đến 65 Hz, đo True RMS
Dải đo điện áp DC	±5,0 đến ±300,0 V DC
Cảnh báo điện áp đất	LED vàng nhấp nháy từ 10 V; từ 3 V đối với điện áp đất 400 Hz
Cảnh báo mạch đang mang điện	LED đỏ nhấp nháy và còi báo từ 30 V; khóa phép đo điện trở
Tiêu chuẩn an toàn	IEC 61010-1, CAT III 300 V, mức ô nhiễm 2; IEC 61557-1 và IEC 61557-5
Cấp bảo vệ	IP40
Nguồn cấp	2 pin AA; khuyến nghị pin kiềm LR6
Tự động tắt nguồn	Khoảng 10 phút sau thao tác cuối, không áp dụng khi đang đo điện trở
Kích thước	Khoảng 232 × 51 × 42 mm, tính cả đầu kim loại
Khối lượng	Khoảng 220 g, bao gồm pin

Chức năng, nguyên lý hoạt động và ứng dụng của KYORITSU KEW 4300

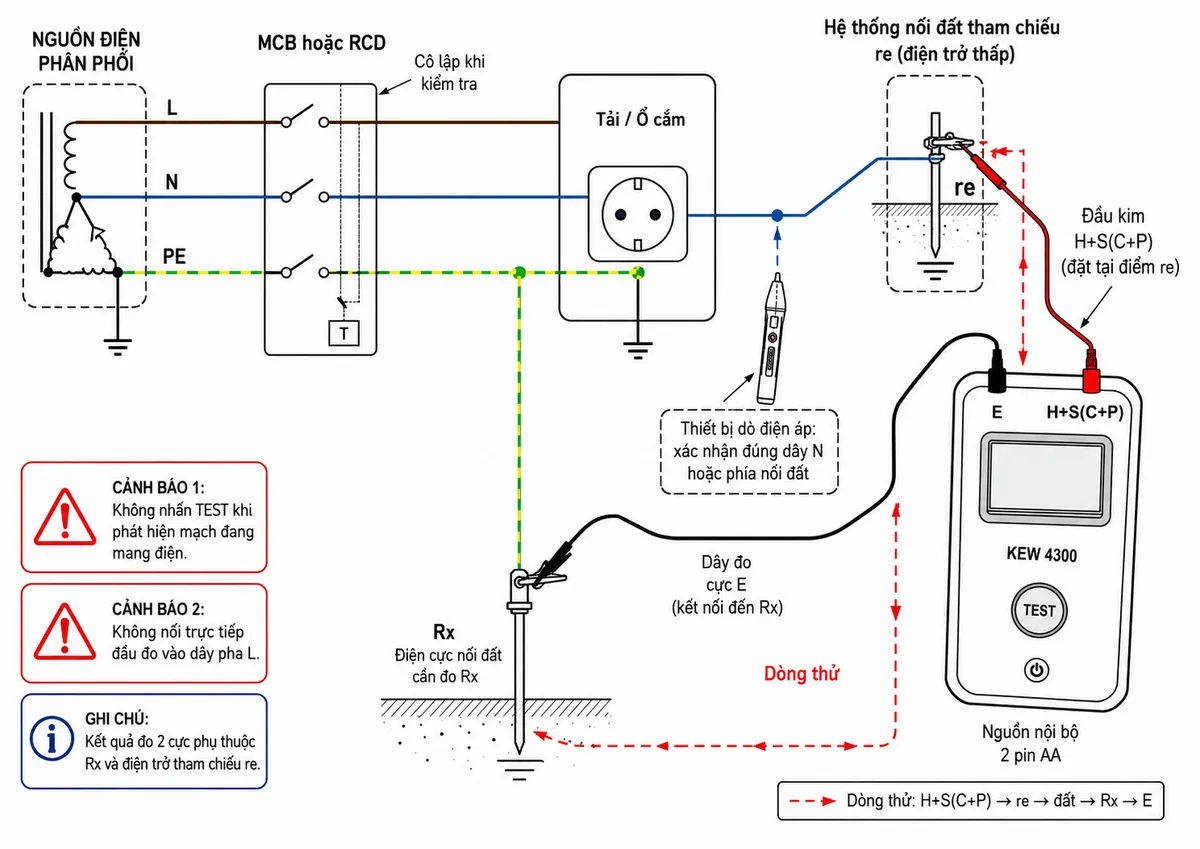

Sơ đồ kết nối và cách đo điện trở nối đất

KEW 4300 có hai điểm kết nối chính. Đầu kim tích hợp trên thân máy là cực H+S(C+P), còn cực E ở đáy máy được nối với dây đo MODEL 7248. Khi đo, cực E được nối tới điện cực hoặc hệ thống nối đất cần kiểm tra Rx; đầu H+S(C+P) được nối tới một hệ thống nối đất tham chiếu có điện trở đủ thấp re.

Điểm tham chiếu có thể là hệ thống tiếp địa hiện hữu phù hợp, điểm nối đất chung của nguồn điện hoặc một điện cực nối đất đã biết. Trước khi sử dụng dây trung tính hoặc phía nối đất của nguồn điện làm điểm tham chiếu, kỹ thuật viên phải nhận dạng chính xác bằng thiết bị dò điện áp chuyên dụng. Không được chỉ dựa vào màn hình của KEW 4300 để kết luận một dây dẫn đã mất điện hoặc là dây trung tính an toàn.

Khi kiểm tra tải hoặc ổ cắm, cần xác định đúng dây L, N và PE; cô lập tải bằng MCB, cầu dao hoặc thiết bị bảo vệ phù hợp khi quy trình an toàn yêu cầu. Trước khi nhấn TEST, người dùng đọc điện áp đất trên màn hình. Điện áp đất lớn có thể làm kết quả không ổn định và phải được xử lý trước khi tiếp tục phép đo.

Thiết bị được cấp nguồn độc lập bằng pin, không lấy nguồn vận hành từ lưới điện. Dòng thử được đưa qua vòng đo giữa hệ thống nối đất cần kiểm tra và điểm nối đất tham chiếu.

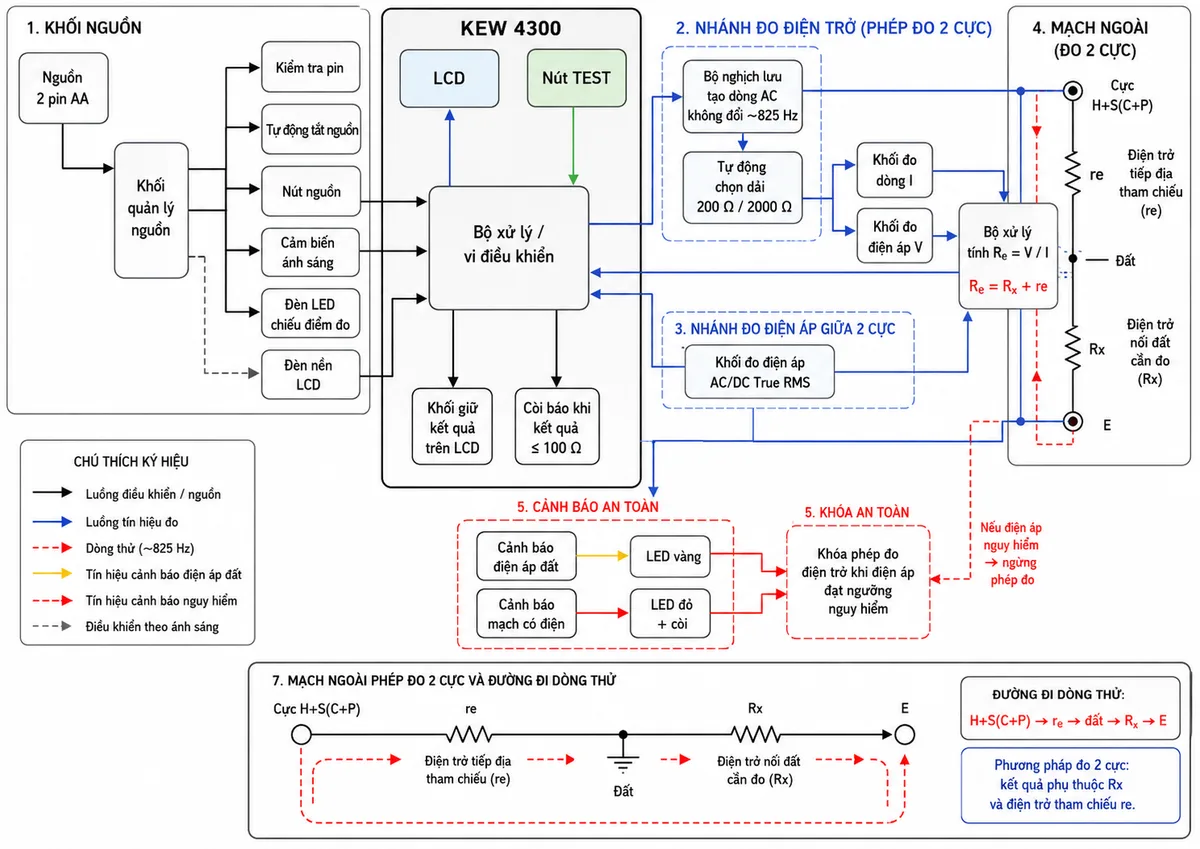

Nguyên lý đo điện trở nối đất 2 cực

Nguyên lý của máy đo điện trở nối đất dạng bút này dựa trên phương pháp sụt áp. Bộ tạo dòng bên trong máy phát một dòng điện xoay chiều ổn định giữa cực E và cực H+S(C+P). Dòng điện đi qua điện trở nối đất cần đo Rx, đất và điện trở của hệ thống nối đất tham chiếu re.

Khối đo điện áp xác định điện áp V giữa hai cực đo, trong khi bộ xử lý sử dụng quan hệ điện áp chia cho dòng điện để xác định tổng điện trở của vòng đo. Do đây là phép đo đơn giản 2 cực, giá trị hiển thị Re là tổng của điện trở cần đo Rx và điện trở tham chiếu re.

Khi điện trở của điểm tham chiếu rất nhỏ so với Rx, kết quả hiển thị có thể được xem là gần với điện trở của hệ thống cần kiểm tra. Nếu re đã được xác định trước, giá trị thực của Rx được tính bằng cách lấy kết quả hiển thị trừ đi re. Vì vậy, chất lượng của điểm nối đất tham chiếu ảnh hưởng trực tiếp đến độ tin cậy của phép đo.

Trong quá trình làm việc, mạch giám sát điện áp luôn kiểm tra điện áp giữa hai đầu đo. Khi điện áp đất tăng cao, LED cảnh báo sẽ nhấp nháy. Nếu phát hiện điện áp từ ngưỡng mạch đang mang điện, thiết bị phát cảnh báo đỏ, phát còi và không cho thực hiện phép đo điện trở.

Đo điện áp AC và DC

Khi không nhấn nút TEST, máy hoạt động như một thiết bị kiểm tra điện áp giữa cực E và đầu H+S(C+P). Máy tự nhận dạng điện áp AC hoặc DC và hiển thị loại điện áp tương ứng trên màn hình khi giá trị đo đạt ngưỡng nhận dạng.

Chức năng đo điện áp AC True RMS hữu ích khi kiểm tra điện áp giữa dây trung tính và đất, đánh giá điện áp đất trước phép đo hoặc kiểm tra sơ bộ tại ổ cắm và thiết bị điện. Tuy nhiên, chức năng này không thay thế quy trình khóa nguồn, kiểm tra hết điện và xác nhận bằng thiết bị dò điện áp phù hợp.

Ứng dụng thực tế

• Kiểm tra điện trở nối đất của thiết bị điện, máy móc và vỏ kim loại được nối với dây PE.
• Đánh giá nhanh hệ thống tiếp địa tại ổ cắm điện dân dụng, thương mại và công nghiệp.
• Kiểm tra đường dây phân phối, hệ thống dây điện nội bộ và các nhánh nối đất bảo vệ.
• Kiểm tra tiếp địa trong công tác bảo trì tủ điện, dây chuyền sản xuất và hệ thống cơ điện.
• Đo điện áp giữa trung tính và đất hoặc giữa hai điểm cần kiểm tra trong phạm vi định mức của máy.
• Phục vụ kỹ thuật viên điện, đơn vị bảo trì, nhà thầu cơ điện, bộ phận an toàn điện và quản lý nhà máy.

Lưu ý khi sử dụng

• Luôn kiểm tra điện áp đất trên màn hình trước khi nhấn nút TEST.
• Không thực hiện phép đo điện trở khi giữa hai cực đo đang có điện áp.
• Không đặt điện áp vượt quá giới hạn cho phép vào các cực của thiết bị.
• Dùng thiết bị dò điện áp chuyên dụng để nhận dạng phía nối đất hoặc dây trung tính của nguồn điện.
• Giữ ngón tay phía sau vòng chắn bảo vệ trên thân máy trong suốt quá trình đo.
• Trong môi trường CAT III, phải sử dụng đầu kim và phụ kiện đo phù hợp theo hướng dẫn của nhà sản xuất.
• Nếu LED vàng cảnh báo điện áp đất lớn, cần tắt hoặc cô lập các hệ thống liên quan để giảm điện áp đất trước khi đo.
• Giá trị đo 2 cực bao gồm cả điện trở của điểm tiếp địa tham chiếu; không được mặc định kết quả hiển thị luôn bằng chính xác Rx.

Cam kết và nơi mua Máy đo điện trở nối đất KYORITSU KEW 4300

Để mua Máy đo điện trở nối đất KYORITSU KEW 4300 chính hãng, khách hàng nên lựa chọn đúng model, phụ kiện đo đồng bộ và đơn vị có khả năng tư vấn kỹ thuật theo ứng dụng thực tế. Việc chọn đúng thiết bị giúp tránh nhầm lẫn giữa máy đo tiếp địa đơn giản 2 cực với các dòng máy đo điện trở đất 3 cực, 4 cực hoặc máy đo điện trở suất chuyên dụng.

thietbicodien cung cấp sản phẩm theo đúng thông tin model, hỗ trợ tư vấn phương pháp đo, lựa chọn phụ kiện, kiểm tra cấu hình hàng hóa và hướng dẫn sử dụng an toàn. Liên hệ thietbicodien để nhận báo giá, kiểm tra tình trạng hàng và đặt mua KEW 4300 chính hãng cho nhu cầu thi công, kiểm tra hoặc bảo trì hệ thống điện.

Câu hỏi thường gặp (FAQ)

KEW 4300 dùng để đo thông số gì?

KEW 4300 dùng để đo điện trở nối đất theo phương pháp đơn giản 2 cực, đồng thời đo điện áp AC và DC. Chức năng AC sử dụng phương pháp True RMS.

Máy có cần đóng cọc tiếp địa phụ khi đo không?

Không cần bố trí hai cọc phụ như phương pháp đo 3 cực. Máy sử dụng một hệ thống nối đất hiện hữu có điện trở đủ thấp làm điểm tham chiếu. Điểm tham chiếu phải được nhận dạng và kiểm tra an toàn trước khi kết nối.

Kết quả hiển thị có phải là điện trở chính xác của cọc cần đo không?

Không hoàn toàn. Kết quả của phép đo 2 cực là tổng điện trở Rx của hệ thống cần kiểm tra và điện trở re của điểm nối đất tham chiếu. Khi re rất nhỏ, kết quả sẽ gần với Rx; nếu biết trước re, có thể lấy giá trị hiển thị trừ đi re.

KEW 4300 có thể đo điện trở đất khi mạch đang có điện không?

Không được đặt điện áp giữa các cực khi thực hiện phép đo điện trở. Máy liên tục giám sát điện áp, phát cảnh báo khi phát hiện điện áp lớn và khóa phép đo điện trở khi điện áp đạt ngưỡng cảnh báo mạch đang mang điện.

Dòng thử của KEW 4300 có làm nhảy RCD không?

Thiết bị sử dụng dòng thử nhỏ và được nhà sản xuất thiết kế để hạn chế làm tác động RCD hoặc ELB. Tuy vậy, người sử dụng vẫn phải tuân thủ quy trình an toàn và đánh giá đúng cấu hình của hệ thống trước khi đo.

Còi báo của máy có ý nghĩa gì?

Trong chế độ đo điện trở, còi phát âm thanh khi kết quả đo từ ngưỡng điện trở thấp do nhà sản xuất thiết lập trở xuống. Còi cũng được sử dụng cùng LED đỏ để cảnh báo khi máy phát hiện điện áp nguy hiểm.

KEW 4300 có phù hợp để nghiệm thu chính xác cọc tiếp địa độc lập không?

Thiết bị phù hợp cho kiểm tra nhanh bằng phương pháp 2 cực khi có điểm tiếp địa tham chiếu tốt. Đối với phép đo nghiệm thu cọc tiếp địa độc lập, đo điện trở suất đất hoặc yêu cầu tách riêng ảnh hưởng của điện cực tham chiếu, nên sử dụng máy đo 3 cực hoặc 4 cực phù hợp với tiêu chuẩn áp dụng.

Máy sử dụng nguồn điện nào?

Máy hoạt động bằng hai pin AA và không cần lấy nguồn từ lưới điện. Nhà sản xuất khuyến nghị sử dụng pin kiềm LR6 để chức năng chỉ báo pin hoạt động ổn định.
