Máy đo điện trở cách điện KYORITSU KEW 3125B

Giới thiệu máy đo điện trở cách điện KYORITSU KEW 3125B và nguồn gốc thương hiệu

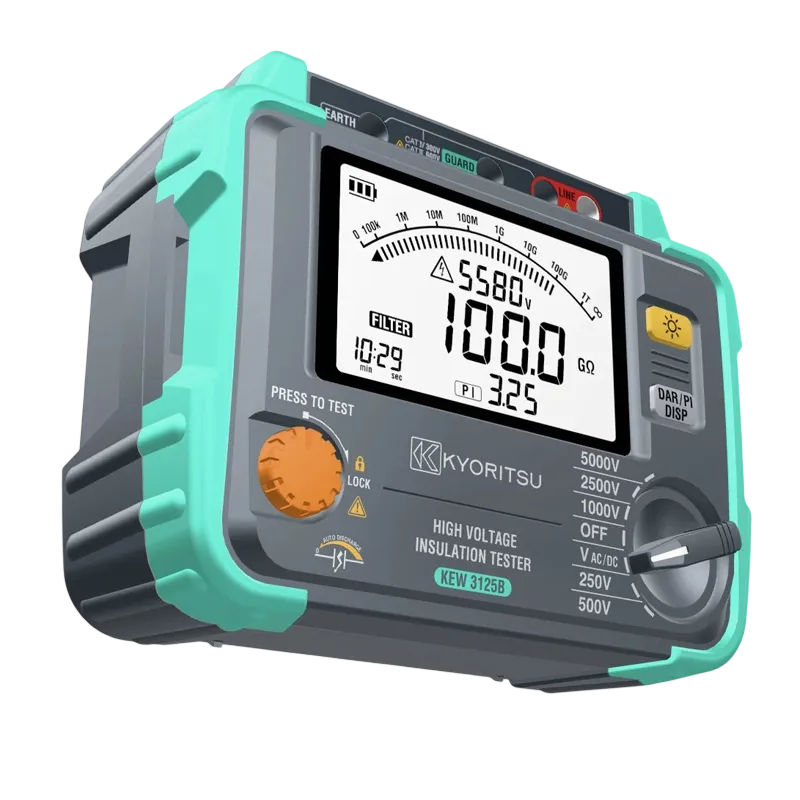

Máy đo điện trở cách điện KYORITSU KEW 3125B là thiết bị đo cách điện kỹ thuật số chuyên dùng cho cáp lực, động cơ, máy biến áp, máy phát điện, tủ điện và các thiết bị điện công nghiệp. Với khả năng tạo điện áp thử cao áp theo nhiều cấp, thiết bị giúp kỹ thuật viên đánh giá tình trạng lớp cách điện, phát hiện suy giảm do ẩm, lão hóa, bụi bẩn hoặc hư hỏng trước khi sự cố chạm đất và ngắn mạch xảy ra.

KYORITSU là thương hiệu thiết bị đo điện có nguồn gốc từ Nhật Bản, bắt đầu phát triển và sản xuất dụng cụ đo điện từ năm 1940. Hãng xây dựng hệ thống sản xuất tại Nhật Bản và Thái Lan, cung cấp nhiều dòng máy đo cách điện, ampe kìm, máy đo điện trở đất và thiết bị kiểm tra an toàn điện cho thị trường toàn cầu. Mã hàng KEW 3125B được giới thiệu với thông tin xuất xứ Thái Lan theo hồ sơ sản phẩm cung cấp tại thị trường Việt Nam.

Thiết kế dạng máy xách tay, màn hình lớn và hộp bảo vệ cứng giúp sản phẩm phù hợp với công việc bảo trì tại nhà máy, trạm điện, công trường, phòng kỹ thuật và các khu vực vận hành thiết bị điện công suất lớn.

Ưu điểm và tính năng nổi bật của KYORITSU KEW 3125B

• Đo điện trở cách điện cao áp trên nhiều nhóm thiết bị, từ hệ thống điện hạ áp đến cáp lực và máy điện công nghiệp.
• Có nhiều cấp điện áp thử cố định, giúp người vận hành lựa chọn mức phù hợp với điện áp định mức và tiêu chuẩn kiểm tra của đối tượng đo.
• Tích hợp chức năng chẩn đoán PI và DAR, hỗ trợ đánh giá xu hướng hấp thụ điện môi thay vì chỉ đọc một giá trị điện trở tức thời.
• Bộ lọc nhiễu giúp ổn định kết quả khi đo tại trạm điện, nhà máy hoặc khu vực có trường điện từ mạnh.
• Màn hình LCD lớn kết hợp biểu đồ thanh và đèn nền, thuận tiện theo dõi sự biến đổi của điện trở trong suốt quá trình thử.
• Có chức năng cảnh báo khi phát hiện điện áp trên mạch, hạn chế thao tác thử cách điện nhầm trên thiết bị còn mang điện.
• Tự động phóng điện cho điện dung tích trữ trong cáp và thiết bị sau khi kết thúc phép đo.
• Trang bị ba cọc LINE, EARTH và GUARD, cho phép loại trừ ảnh hưởng của dòng rò bề mặt trong các phép đo điện trở lớn.
• Nút TEST có thể khóa để thực hiện phép đo liên tục, phù hợp với quá trình theo dõi PI và DAR theo thời gian.
• Máy được đặt trong hộp cứng, thuận tiện bảo quản dây đo, phụ kiện và vận chuyển đến hiện trường.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Điện áp thử định mức	250 V / 500 V / 1000 V / 2500 V / 5000 V
Điện trở cách điện lớn nhất	1000 GΩ, tương đương 1 TΩ
Độ chính xác đo điện trở cách điện	±5% giá trị đọc ±3 chữ số; ±20% giá trị đọc tại vùng từ 100 GΩ trở lên
Dòng ngắn mạch	1,5 mA
Dải đo điện áp AC	30 V đến 600 V, 50/60 Hz
Dải đo điện áp DC	±30 V đến ±600 V
Độ chính xác đo điện áp	±2% giá trị đọc ±3 chữ số
Điện áp giám sát trong phép đo cách điện	30 V đến 6000 V, độ phân giải 10 V
Chức năng chẩn đoán	PI, DAR và bộ định thời gian đo
Chức năng hỗ trợ	Lọc nhiễu, cảnh báo mạch có điện, tự động phóng điện, đo liên tục, tự động tắt nguồn
Màn hình	LCD, biểu đồ thanh 36 điểm và đèn nền
Nguồn cấp	DC 12 V từ 8 pin LR14/R14 cỡ C
Cấp an toàn đo lường	CAT IV 300 V / CAT III 600 V theo IEC 61010-1
Kích thước	177 × 226 × 100 mm
Khối lượng	Khoảng 1,9 kg, bao gồm pin

Chức năng, nguyên lý hoạt động và ứng dụng của KEW 3125B

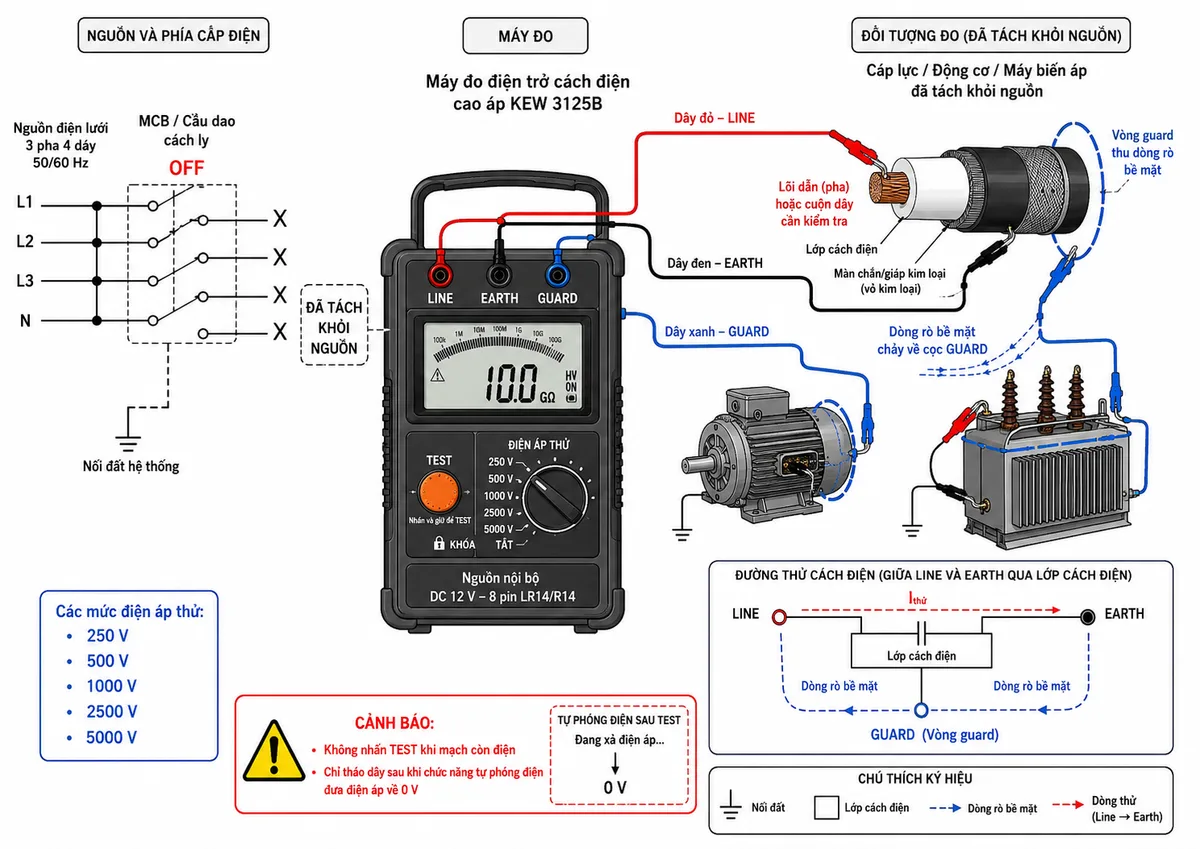

Sơ đồ đấu dây và kết nối khi đo cách điện

Trước khi kết nối máy đo cách điện cao áp KEW 3125B, thiết bị cần kiểm tra phải được ngắt khỏi nguồn bằng MCB, máy cắt hoặc cầu dao cách ly. Kỹ thuật viên phải kiểm tra lại trạng thái không còn điện, tách tải nhạy cảm và xả các điện tích tồn dư trước khi chọn điện áp thử.

Cọc EARTH được nối bằng dây màu đen tới vỏ thiết bị, màn chắn cáp hoặc điểm nối đất. Cọc LINE sử dụng dây đo màu đỏ để nối tới lõi cáp, thanh dẫn hoặc cuộn dây cần kiểm tra. Khi cần loại bỏ dòng rò chạy trên bề mặt vật liệu, dây màu xanh từ cọc GUARD được nối với vòng guard hoặc phần dẫn điện bao quanh vùng cách điện.

Sau khi kết nối, người vận hành chọn mức điện áp thử phù hợp rồi nhấn TEST. Với phép đo kéo dài, nút TEST có thể được xoay sang vị trí khóa. Khi kết thúc, cần nhả nút TEST nhưng vẫn giữ nguyên dây đo để máy thực hiện quá trình phóng điện tự động. Chỉ tháo dây khi màn hình xác nhận điện áp đã giảm về trạng thái an toàn.

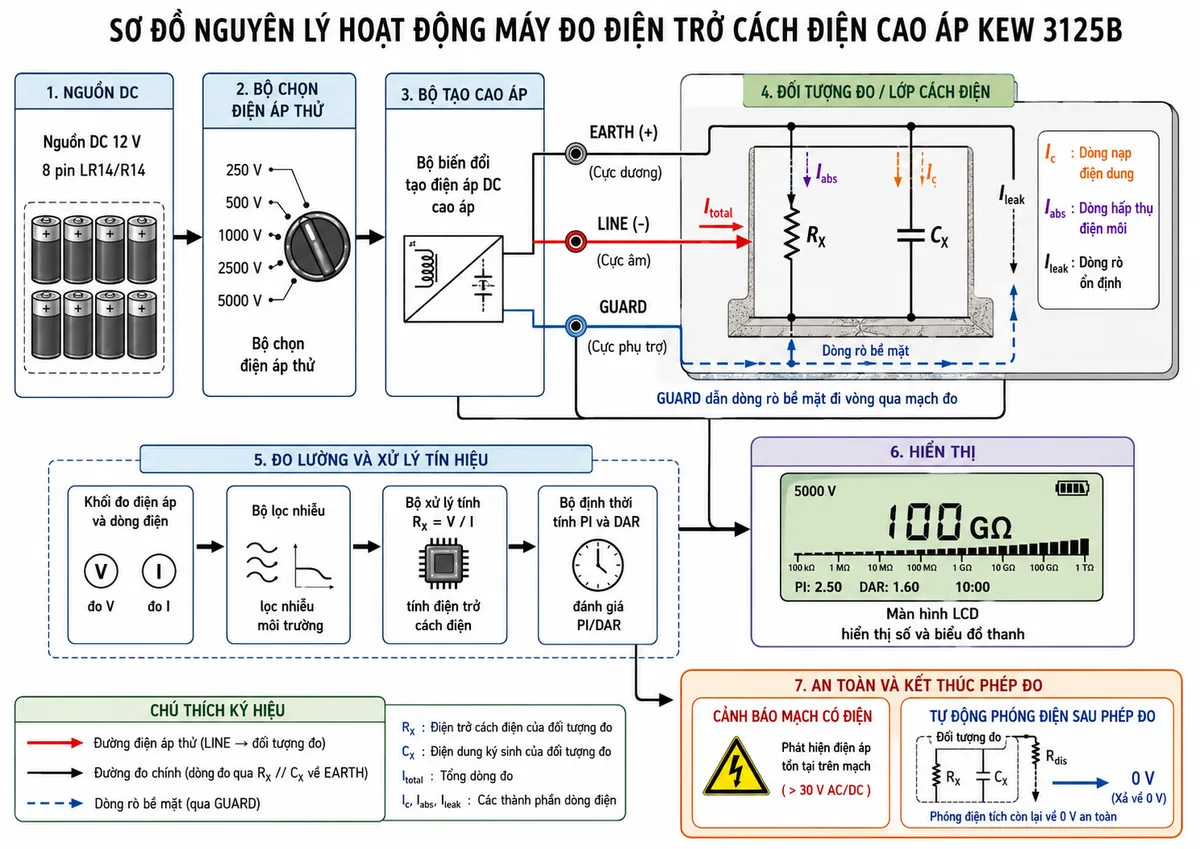

Nguyên lý đo điện trở cách điện

KYORITSU KEW 3125B sử dụng năng lượng từ bộ pin bên trong để tạo ra điện áp một chiều cao áp. Điện áp này được đặt lên lớp cách điện giữa phần dẫn điện và đất hoặc giữa hai phần dẫn điện cần kiểm tra. Máy đồng thời đo điện áp thực tế và dòng điện rất nhỏ chạy qua lớp cách điện, sau đó tính điện trở theo quan hệ điện trở bằng điện áp chia cho dòng điện.

Ở thời điểm bắt đầu thử, dòng đo có thể bao gồm dòng nạp điện dung, dòng hấp thụ điện môi và dòng rò dẫn điện. Khi thời gian đo tăng lên, thành phần dòng nạp giảm dần; giá trị điện trở hiển thị vì vậy có thể tăng và dần ổn định. Việc theo dõi sự thay đổi này giúp nhận biết chất lượng cách điện rõ hơn so với một phép đo tức thời.

Chức năng chỉ số phân cực PI so sánh điện trở tại hai thời điểm trong một phép đo kéo dài. Chức năng tỷ số hấp thụ điện môi DAR thực hiện đánh giá tương tự trong khoảng thời gian ngắn hơn. Hai chỉ số này đặc biệt hữu ích khi kiểm tra cáp lực, cuộn dây động cơ, máy phát điện và máy biến áp.

Cọc GUARD không tạo thêm điện áp thử mà có nhiệm vụ dẫn dòng rò bề mặt đi vòng qua mạch đo. Nhờ đó, kết quả phản ánh gần hơn điện trở xuyên qua lớp cách điện bên trong, nhất là khi bề mặt đầu cáp hoặc sứ cách điện bị ẩm và bám bụi.

Ứng dụng thực tế

• Kiểm tra cách điện cáp lực giữa các lõi cáp và giữa lõi cáp với màn chắn hoặc đất.
• Đánh giá cách điện cuộn dây với vỏ của động cơ, máy phát điện và máy biến áp.
• Kiểm tra thiết bị đóng cắt, thanh cái, tủ phân phối và hệ thống điện trước khi đóng điện.
• Theo dõi xu hướng suy giảm cách điện trong chương trình bảo trì phòng ngừa của nhà máy.
• Kiểm tra sau lắp đặt, sau sửa chữa hoặc sau thời gian dài thiết bị không vận hành.
• Đánh giá ảnh hưởng của độ ẩm, bụi bẩn, nhiệt độ và quá trình lão hóa lên vật liệu cách điện.

Lưu ý an toàn khi sử dụng

• Không thực hiện phép đo cách điện trên mạch đang mang điện hoặc chưa được cách ly hoàn toàn khỏi nguồn.
• Phải xác nhận trạng thái không điện bằng chức năng đo điện áp hoặc thiết bị kiểm tra điện áp phù hợp.
• Không chạm vào đầu dò, lõi cáp hoặc đối tượng đo trong khi đèn cảnh báo cao áp còn hoạt động.
• Sử dụng găng tay cách điện và phương tiện bảo vệ phù hợp khi làm việc với thiết bị điện cao áp.
• Không tháo dây ngay sau khi kết thúc phép đo; cần chờ quá trình tự động phóng điện hoàn tất.
• Điện áp thử phải được lựa chọn theo cấp cách điện, hướng dẫn của nhà sản xuất thiết bị và quy trình kỹ thuật áp dụng.
• Không sử dụng dây đo khi lớp vỏ cách điện bị nứt, bong tróc hoặc để lộ phần dẫn điện.

Cam kết và nơi mua máy KYORITSU KEW 3125B

Khi đặt mua máy đo điện trở cách điện KYORITSU KEW 3125B chính hãng, khách hàng cần kiểm tra đầy đủ model, tình trạng máy, dây LINE, dây EARTH, dây GUARD, pin, hộp đựng và tài liệu hướng dẫn. Thiết bị đo cần có thông tin nguồn gốc rõ ràng và chính sách hỗ trợ kỹ thuật phù hợp với công việc kiểm tra điện công nghiệp.

Khách hàng có nhu cầu nhận báo giá, kiểm tra tình trạng hàng hoặc tư vấn lựa chọn máy đo cách điện phù hợp có thể đặt mua trực tiếp tại thietbicodien. Website cung cấp sản phẩm chính hãng, thông tin kỹ thuật minh bạch và hỗ trợ lựa chọn thiết bị theo điện áp thử, loại tải cũng như yêu cầu bảo trì thực tế.

Câu hỏi thường gặp về KYORITSU KEW 3125B

KYORITSU KEW 3125B dùng để đo gì?

Thiết bị dùng để đo điện trở cách điện của cáp điện, cuộn dây động cơ, máy biến áp, máy phát điện, thanh cái và nhiều thiết bị điện công nghiệp khác. Máy còn hỗ trợ theo dõi PI và DAR để đánh giá tình trạng cách điện theo thời gian.

KEW 3125B có kiểm tra được mạch còn điện hay không?

Có. Máy có chế độ đo điện áp AC/DC và chức năng cảnh báo khi phát hiện điện áp trên đối tượng đo. Tuy nhiên, người sử dụng vẫn phải thực hiện đầy đủ quy trình cô lập nguồn, khóa liên động và xác nhận không điện trước khi thử cách điện.

Cọc GUARD trên KEW 3125B có tác dụng gì?

Cọc GUARD được dùng để dẫn dòng rò bề mặt đi vòng qua mạch đo. Chức năng này giúp giảm sai số khi bề mặt vật liệu cách điện bị ẩm, bám bụi hoặc có dòng rò không đại diện cho chất lượng lớp cách điện bên trong.

Chức năng PI và DAR khác nhau như thế nào?

PI và DAR đều so sánh điện trở cách điện tại các thời điểm khác nhau trong cùng một phép thử. PI phù hợp với quá trình đánh giá dài hơn, trong khi DAR cho kết quả nhanh hơn. Cả hai giúp nhận biết khả năng hấp thụ điện môi và mức độ suy giảm cách điện.

Có được dùng KEW 3125B để đo khi thiết bị đang hoạt động không?

Không. Phép thử cách điện sử dụng điện áp một chiều cao áp nên chỉ được thực hiện khi thiết bị đã ngắt nguồn, tách khỏi tải và xác nhận không còn điện. Đo trên mạch đang hoạt động có thể gây điện giật, hư hỏng thiết bị và làm sai kết quả.

Tại sao phải chờ sau khi nhả nút TEST?

Cáp điện và cuộn dây có thể tích trữ điện tích giống như một tụ điện. Sau khi nhả nút TEST, chức năng tự động phóng điện sẽ giảm điện áp còn lại trên đối tượng đo. Người vận hành phải giữ dây kết nối và chờ màn hình báo trạng thái an toàn trước khi chạm vào hoặc tháo dây.

Nên chọn điện áp thử cho KEW 3125B như thế nào?

Điện áp thử phải được lựa chọn theo điện áp định mức, loại vật liệu cách điện, hướng dẫn của nhà sản xuất thiết bị và tiêu chuẩn bảo trì đang áp dụng. Không nên mặc định sử dụng cấp điện áp cao nhất vì có thể gây ứng suất không cần thiết lên lớp cách điện.
