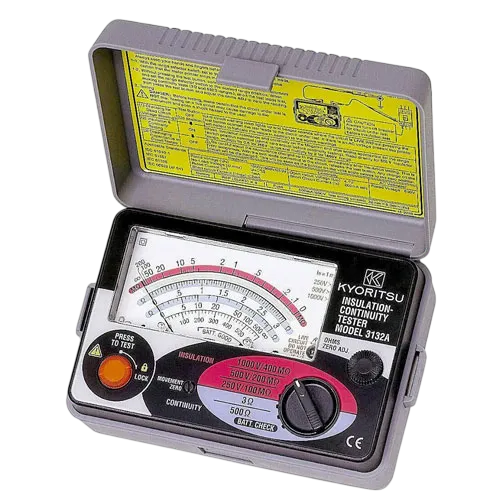

Máy đo điện trở cách điện KYORITSU 3132A

Máy đo điện trở cách điện KYORITSU 3132A – thiết bị đo analog đa chức năng

Máy đo điện trở cách điện KYORITSU 3132A là thiết bị đo kim chuyên dùng để kiểm tra chất lượng cách điện, đo điện trở thấp, kiểm tra tính liên tục của dây dẫn và nhận biết điện áp xoay chiều trên mạch. Với thao tác trực quan, thang đo phân màu và thiết kế nhỏ gọn, sản phẩm phù hợp cho kỹ thuật viên điện, đội bảo trì nhà máy, đơn vị thi công cơ điện và kiểm định hệ thống điện.

KYORITSU là thương hiệu thiết bị đo điện có nguồn gốc Nhật Bản, được hình thành từ năm 1940 và tập trung phát triển các dòng máy đo phục vụ an toàn điện. Kyoritsu thành lập cơ sở sản xuất KEW Thailand tại tỉnh Pathum Thani từ năm 1987. Phiên bản model 3132A trong thông tin sản phẩm này có xuất xứ Thái Lan.

Thiết bị đo cách điện kết hợp kiểm tra liên tục

Không chỉ là một máy đo cách điện analog, KYORITSU 3132A còn tích hợp chức năng kiểm tra liên tục, đo điện trở thấp và kiểm tra điện áp AC. Nhờ đó, người dùng có thể thực hiện nhiều bước kiểm tra cơ bản bằng cùng một thiết bị, giảm số lượng dụng cụ phải mang theo khi làm việc tại công trường.

Ưu điểm và tính năng nổi bật của KYORITSU 3132A

• Ba mức điện áp thử cách điện, đáp ứng kiểm tra nhiều loại dây dẫn, động cơ, thiết bị điện và hệ thống phân phối hạ áp.
• Kim chỉ thị analog phản hồi trực quan, giúp người dùng theo dõi sự thay đổi của điện trở cách điện trong suốt quá trình thử.
• Thang đo và vị trí công tắc được phân màu, hỗ trợ nhận biết nhanh dải đo đang sử dụng và hạn chế đọc nhầm kết quả.
• Kiểm tra liên tục dòng thử cao, thích hợp đánh giá dây dẫn bảo vệ, mối nối, cầu chì và đường dây có điện trở thấp.
• Tự động nhận biết điện áp AC khi chưa nhấn nút thử; đèn và còi cảnh báo giúp người vận hành phát hiện mạch còn điện.
• Tự động phóng điện cho điện tích còn lưu trong đối tượng đo sau khi nhả nút TEST, đặc biệt hữu ích khi kiểm tra tải có thành phần điện dung.
• Có chức năng kiểm tra tình trạng pin, điều chỉnh điểm không của kim và điều chỉnh điểm không ở thang điện trở.
• Mạch kiểm tra liên tục được bảo vệ bằng cầu chì; thân máy nhỏ gọn, có khả năng chịu va đập và phù hợp sử dụng tại hiện trường.

Các tính năng cảnh báo mạch có điện, phóng điện tự động, kiểm tra pin và thang đo phân màu được mô tả trong hướng dẫn vận hành chính thức của nhà sản xuất.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu hiển thị	Kim analog, thang đo phân màu
Điện áp thử cách điện	250 V / 500 V / 1000 V DC
Dải đo điện trở cách điện	0–100 MΩ / 0–200 MΩ / 0–400 MΩ
Giá trị giữa thang cách điện	1 MΩ / 2 MΩ / 4 MΩ
Điện áp đầu ra khi hở mạch	Điện áp thử định mức, dung sai +20%, -0%
Dòng thử cách điện danh định	Tối thiểu 1 mA DC
Dòng đầu ra khi ngắn mạch	1–2 mA DC
Dải kiểm tra liên tục và điện trở	3 Ω / 500 Ω
Điện áp hở mạch khi kiểm tra liên tục	Xấp xỉ 4,1 V DC
Dòng đo liên tục	Tối thiểu 210 mA DC
Đo điện áp xoay chiều	0–600 V AC
Tiêu chuẩn áp dụng	IEC 61010-1 CAT III 600 V, IEC 61010-2-034, IEC 61557-1/2/4, IEC 60529 IP54, IEC 61326-1
Nguồn cấp	6 pin AA 1,5 V
Kích thước	106 × 160 × 72 mm
Khối lượng	Xấp xỉ 560 g

Thông số trong bảng được đối chiếu từ trang sản phẩm và tài liệu hướng dẫn chính thức dành cho KYORITSU 3132A.

Chức năng, nguyên lý hoạt động và ứng dụng

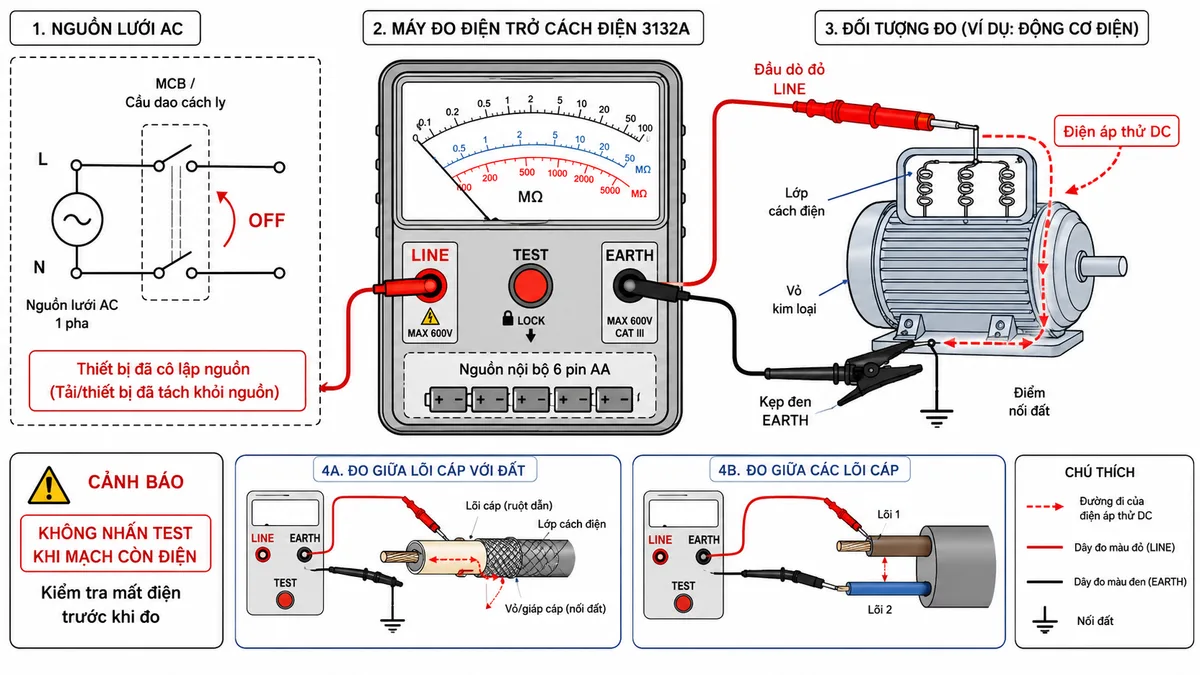

Kết nối máy khi đo điện trở cách điện

Trước khi thử cách điện, nguồn điện cấp cho tải phải được ngắt và xác nhận mạch đã mất điện. Kẹp màu đen của máy được nối với phía EARTH hoặc phần nối đất của đối tượng kiểm tra; đầu dò màu đỏ LINE được nối với dây dẫn, cuộn dây hoặc phần mang điện cần kiểm tra. Người dùng chọn dải thử phù hợp rồi mới nhấn nút TEST để đưa điện áp một chiều vào đối tượng đo.

Hướng dẫn của nhà sản xuất yêu cầu kiểm tra trạng thái mất điện trước phép đo, nối dây EARTH màu đen vào đầu đất của mạch và đặt đầu dò LINE màu đỏ lên phần cần thử. Không được xoay công tắc chọn dải khi đầu đo vẫn đang kết nối với thiết bị.

Nguyên lý đo điện trở cách điện

Ở chế độ đo cách điện, nguồn pin bên trong được đưa qua mạch tạo điện áp thử DC. Điện áp này được đặt lên lớp cách điện của dây cáp, động cơ hoặc thiết bị. Máy đo dòng điện rất nhỏ chạy qua lớp cách điện và biểu diễn kết quả trên thang megohm theo quan hệ điện trở bằng điện áp chia cho dòng điện.

Kim càng dịch chuyển về vùng điện trở cao thì khả năng ngăn dòng rò của lớp cách điện càng tốt. Giá trị thấp bất thường có thể liên quan đến độ ẩm, bụi bẩn, lão hóa vật liệu, hư hỏng cơ học hoặc đường rò trên bề mặt. Việc theo dõi kết quả định kỳ giúp phát hiện xu hướng suy giảm cách điện trước khi xảy ra sự cố nghiêm trọng.

Nguyên lý kiểm tra liên tục và cảnh báo điện áp

Ở chế độ đo thông mạch và điện trở thấp, máy cấp một dòng điện xác định qua dây dẫn, đo điện áp rơi trên đối tượng rồi tính điện trở theo quan hệ điện áp chia cho dòng điện. Trước khi nhấn TEST, mạch cảnh báo điện áp AC vẫn hoạt động để hỗ trợ phát hiện đường dây còn mang điện.

Sau khi phép thử cách điện kết thúc và nút TEST được nhả, mạch phóng điện tự động dẫn phần điện tích tích lũy trong điện dung của cáp hoặc thiết bị ra ngoài. Kim đo điện áp có thể được sử dụng để quan sát quá trình điện áp dư giảm xuống trước khi tháo đầu đo.

Ứng dụng thực tế

• Kiểm tra cách điện của dây cáp điện, dây dẫn trong tủ điện và hệ thống phân phối hạ áp.
• Đánh giá tình trạng cách điện giữa cuộn dây với vỏ của động cơ, máy biến áp nhỏ và thiết bị điện.
• Kiểm tra thiết bị sau lắp đặt, sửa chữa hoặc trước khi đóng điện vận hành.
• Kiểm tra tính liên tục của dây nối đất bảo vệ, mối nối, cầu chì và đường dây điều khiển.
• Hỗ trợ bảo trì phòng ngừa tại nhà máy, tòa nhà, xưởng sản xuất và công trình cơ điện.
• Nhận biết điện áp AC tồn tại trên mạch trước khi thực hiện phép thử điện t
