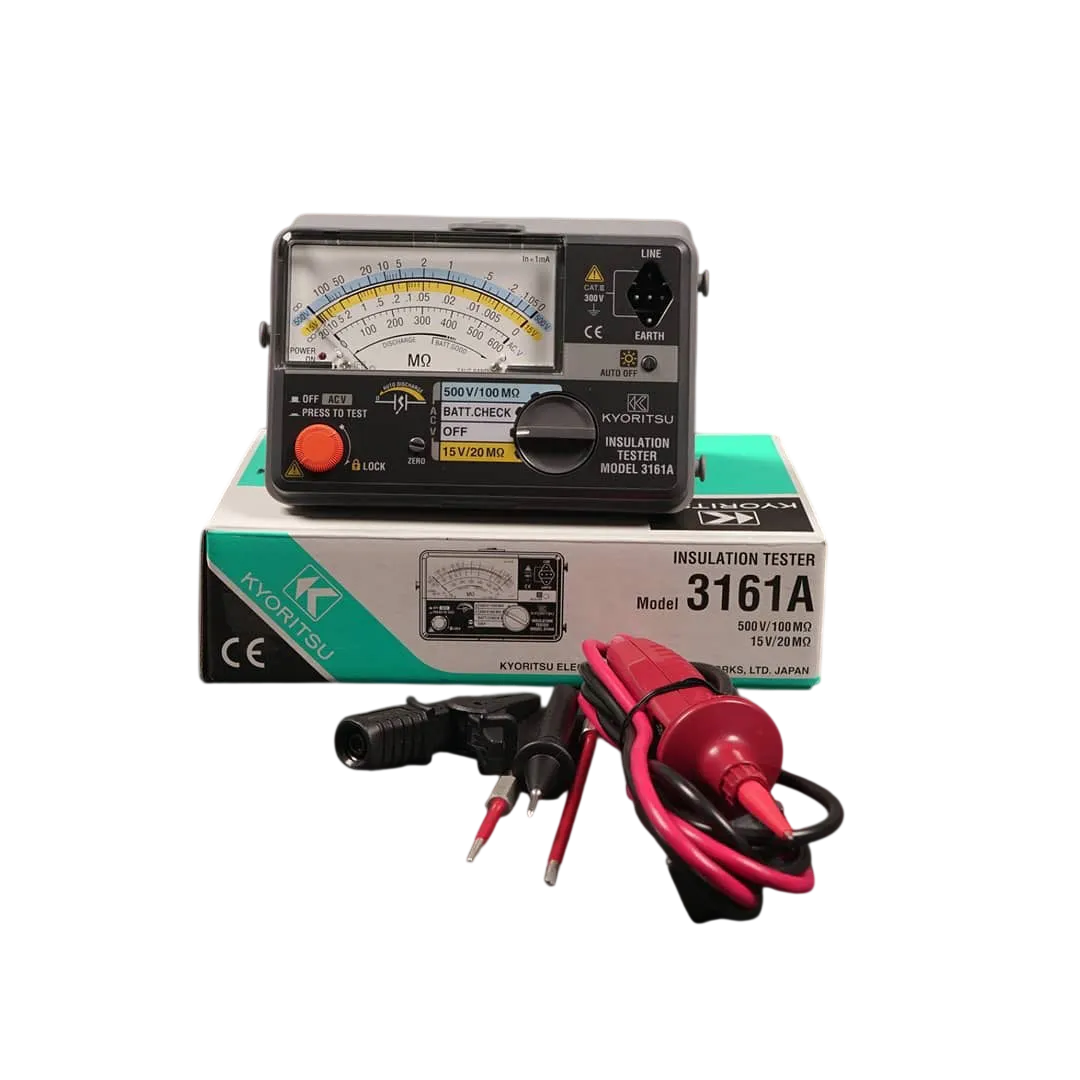

Máy đo điện trở cách điện ANALOG KYORITSU 3161A

Máy đo điện trở cách điện ANALOG KYORITSU 3161A – đo cách điện 15V/500V

Máy đo điện trở cách điện ANALOG KYORITSU 3161A là thiết bị đo dạng kim được thiết kế với hai thang điện áp thử DC 15V và 500V. Model này đặc biệt phù hợp để kiểm tra cách điện trong thang máy, mạch điều khiển và các thiết bị an toàn có yêu cầu sử dụng điện áp thử thấp, đồng thời đáp ứng nhu cầu đo cách điện thông dụng ở điện áp 500V.

Với kết cấu nhỏ gọn, thang đo phân màu, đèn nền, dây đo có công tắc điều khiển từ xa và chức năng tự động phóng điện, model 3161A hỗ trợ kỹ thuật viên kiểm tra nhanh tình trạng suy giảm cách điện của dây dẫn, động cơ, thiết bị điện và mạch điều khiển tại hiện trường.

1) Giới thiệu và nguồn gốc thương hiệu Kyoritsu

Kyoritsu là thương hiệu thiết bị đo điện có nguồn gốc từ Nhật Bản, được thành lập từ năm 1940. Hãng tập trung nghiên cứu và sản xuất các dòng máy đo điện trở cách điện, ampe kìm, đồng hồ vạn năng, máy đo điện trở đất, thiết bị kiểm tra an toàn điện và nhiều dụng cụ đo chuyên dụng khác.

Kyoritsu phát triển thiết bị theo hướng ưu tiên độ an toàn, khả năng làm việc tại hiện trường và cách vận hành trực quan. Các sản phẩm của hãng được sử dụng trong bảo trì điện công nghiệp, xây dựng, năng lượng, quản lý tòa nhà, thang máy và kiểm định hệ thống điện.

KYORITSU 3161A thuộc nhóm máy đo cách điện analog hai thang đo. Điểm khác biệt đáng chú ý của thiết bị là thang thử 15V dành cho một số mạch điện áp thấp và thiết bị nhạy cảm, bên cạnh thang 500V dùng để đánh giá cách điện của hệ thống điện thông dụng.

2) Ưu điểm và tính năng nổi bật

Hai điện áp thử phù hợp cho nhiều đối tượng kiểm tra

Thiết bị cung cấp điện áp thử cách điện 15V và 500V DC. Thang 15V hỗ trợ kiểm tra một số mạch điều khiển, thiết bị an toàn và hệ thống thang máy không phù hợp với điện áp thử cao. Thang 500V đáp ứng các phép đo cách điện phổ biến trên dây dẫn, động cơ, tải điện và thiết bị hạ áp, với điều kiện điện áp thử phù hợp hướng dẫn của nhà sản xuất đối tượng đo.

Hiển thị analog dễ theo dõi sự biến thiên

Cơ cấu kim cho phép người vận hành quan sát trực tiếp quá trình tăng, giảm hoặc dao động của điện trở cách điện. Các thang đo được phân biệt bằng màu giúp giảm nguy cơ đọc nhầm khi chuyển giữa dải 15V/20MΩ và 500V/100MΩ.

Kiểm tra điện áp trước khi đo cách điện

Chức năng đo điện áp AC đến 600V hoạt động trên các vị trí của công tắc chọn dải mà không cần nhấn nút TEST. Tính năng này hỗ trợ xác nhận mạch đã được ngắt điện trước khi phát điện áp thử cách điện, góp phần hạn chế thao tác sai trên mạch đang mang điện.

Tự động phóng điện sau phép đo

Sau khi nhả nút TEST, điện tích còn lưu trong điện dung của cáp, cuộn dây hoặc thiết bị được đo sẽ được thiết bị tự động xả. Người dùng có thể theo dõi quá trình phóng điện bằng kim chỉ thị và chỉ tháo dây đo khi kim đã trở về vị trí an toàn.

Thuận tiện khi thao tác tại hiện trường

• Dây đo có công tắc điều khiển từ xa giúp kích hoạt phép đo ngay trên đầu dò.
• Điện áp thử không được xuất ra khi bộ dây đo chưa kết nối đúng với máy.
• Đèn nền hỗ trợ đọc kết quả trong tủ điện, phòng máy hoặc khu vực thiếu sáng.
• Đèn LED đỏ báo máy đang hoạt động ở chế độ đo cách điện hoặc kiểm tra pin.
• Nút TEST có cơ chế khóa để thực hiện phép đo liên tục khi cần theo dõi trong thời gian dài.
• Vỏ máy chắc chắn, kích thước nhỏ và khối lượng nhẹ, thuận tiện mang theo khi bảo trì.

Thông số kỹ thuật tiêu biểu của Kyoritsu 3161A

Thông số	Giá trị
Phương thức hiển thị	Analog, cơ cấu kim chỉ thị
Điện áp thử cách điện DC	15V / 500V
Giá trị lớn nhất của thang đo	20MΩ tại 15V / 100MΩ tại 500V
Giá trị giữa thang	0,05MΩ tại 15V / 2MΩ tại 500V
Dải đo chính tại 15V	0,005 đến 2MΩ
Dải đo chính tại 500V	0,1 đến 50MΩ
Độ chính xác trong dải đo chính	±5% giá trị chỉ thị
Độ chính xác trong dải đo phụ	±10% giá trị chỉ thị
Dòng điện danh định ở thang 500V	1mA, sai lệch từ 0% đến +20%
Dòng ngắn mạch	Xấp xỉ 2mA
Thời gian đáp ứng	Kim đạt phạm vi chính xác trong khoảng 3 giây; tải có điện dung lớn có thể cần lâu hơn
Dải đo điện áp AC	0 đến 600V
Độ chính xác đo điện áp AC	±3% giá trị toàn thang
Cấp bảo vệ vỏ	IP40
Cấp đo lường an toàn	CAT III 300V / CAT II 600V
Nguồn cấp	4 pin AA 1,5V
Kích thước	Xấp xỉ 90 × 137 × 40mm
Khối lượng	Xấp xỉ 340g, bao gồm pin

3) Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng đo điện trở cách điện

Máy đo Megohm analog KYORITSU 3161A tạo điện áp DC đã chọn và đặt điện áp này lên lớp cách điện của đối tượng cần kiểm tra. Dòng rò đi qua lớp cách điện được mạch đo chuyển đổi thành vị trí của kim trên thang MΩ. Điện trở càng cao cho thấy dòng rò càng nhỏ; điện trở thấp hoặc kim dao động bất thường có thể là dấu hiệu cách điện bị ẩm, bẩn, lão hóa hoặc hư hỏng.

Trước khi thử, người dùng cần xác định điện áp thử tối đa mà thiết bị được phép chịu. Không sử dụng thang 500V cho linh kiện điện tử, mạch điều khiển hoặc thiết bị nhạy cảm nếu tài liệu kỹ thuật của đối tượng đo không cho phép.

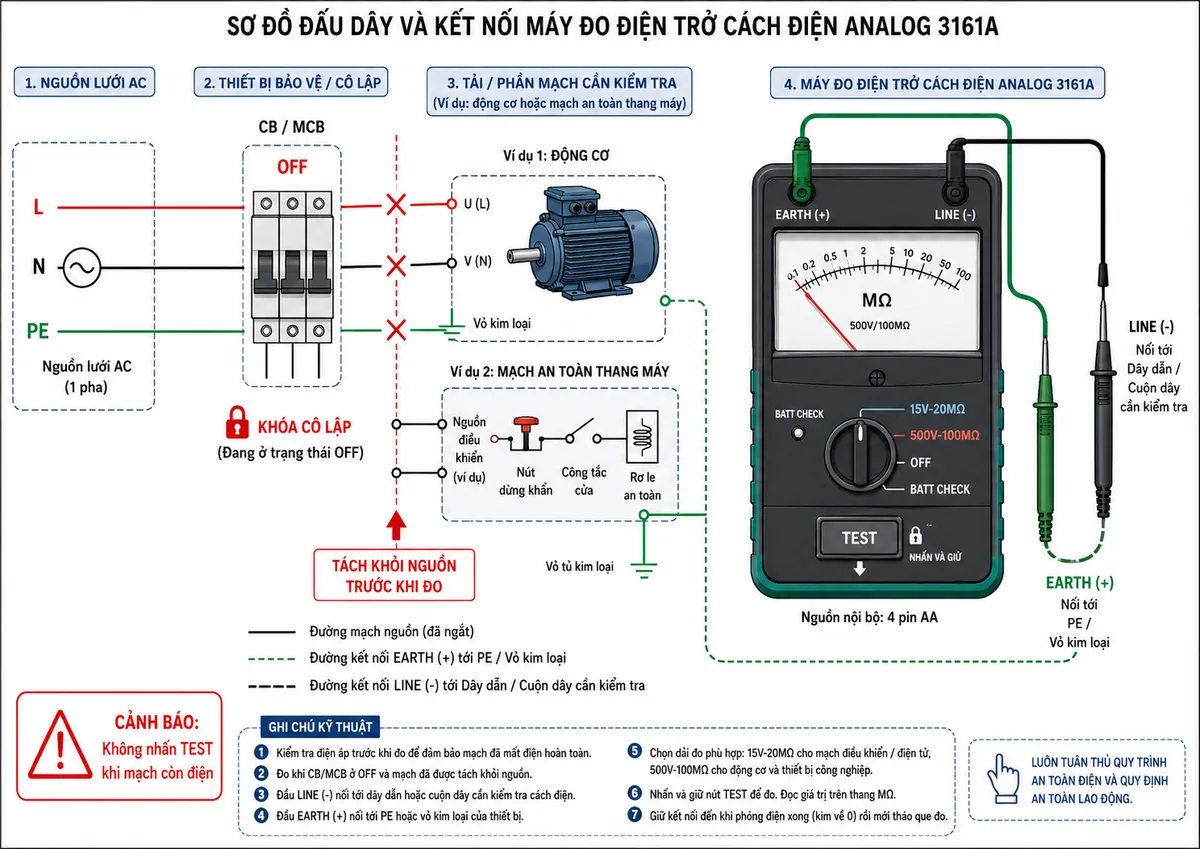

Đấu nối máy khi kiểm tra cách điện

Mạch phải được cắt khỏi nguồn và cô lập bằng CB, MCB, MCCB hoặc thiết bị đóng cắt thích hợp. Que EARTH được nối với dây bảo vệ PE, vỏ kim loại hoặc điểm nối đất của đối tượng; que LINE được nối với dây dẫn, cuộn dây hoặc phần mạch cần kiểm tra. Trong phép đo cách điện, đầu EARTH mang cực tính dương của điện áp thử.

Đối với cáp hoặc động cơ, tải cần được tách khỏi nguồn và các linh kiện điện tử không chịu được điện áp thử phải được ngắt khỏi mạch. Người vận hành nên dùng chức năng đo AC của máy để xác nhận mạch không còn điện trước khi nhấn TEST.

Quy trình đo cơ bản

• Ngắt nguồn, khóa thiết bị đóng cắt và xác nhận đối tượng đo đã được cô lập.
• Kết nối bộ dây đo chắc chắn với máy, sau đó kiểm tra vị trí 0 cơ khí của kim khi công tắc ở OFF.
• Chọn BATT CHECK, nhấn TEST và xác nhận kim nằm trong vùng pin tốt.
• Đo điện áp AC mà không nhấn TEST để kiểm tra mạch đã hết điện.
• Chọn dải 15V hoặc 500V phù hợp với thiết bị cần kiểm tra.
• Nối EARTH với điểm đất hoặc vỏ thiết bị, nối LINE với phần mạch cần đo.
• Nhấn nút TEST hoặc công tắc trên que đo và đọc kết quả theo đúng thang MΩ đã chọn.
• Nhả nút TEST nhưng tiếp tục giữ dây đo kết nối cho đến khi quá trình phóng điện hoàn tất.
• Chuyển công tắc về OFF rồi mới tháo dây đo và đưa hệ thống trở lại trạng thái vận hành.

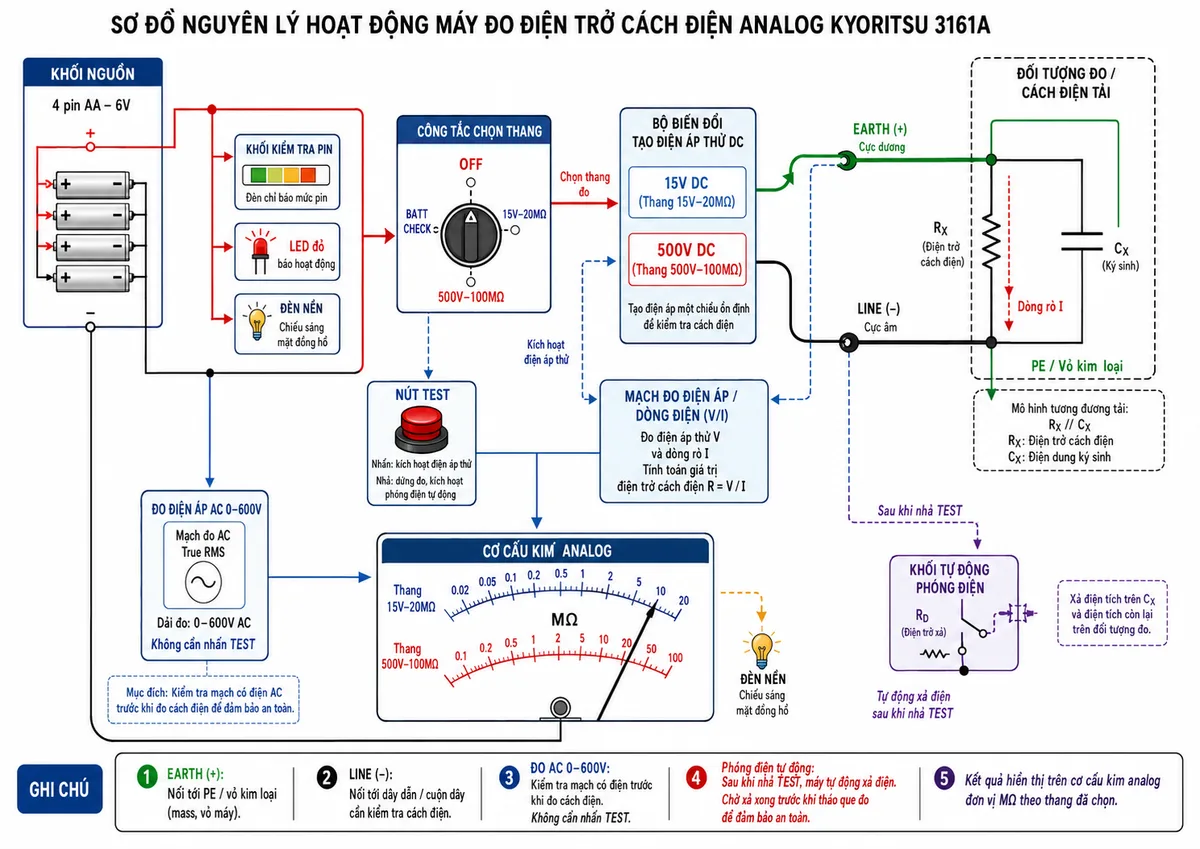

Nguyên lý hoạt động

Nguồn từ bốn pin AA được đưa vào bộ tạo điện áp thử DC. Công tắc chọn dải xác lập mức điện áp 15V hoặc 500V và thang điện trở tương ứng. Khi nút TEST được nhấn, điện áp được đưa ra hai que EARTH và LINE, tạo dòng rò qua điện trở cách điện của đối tượng đo.

Mạch đo xử lý quan hệ giữa điện áp thử và dòng rò để điều khiển cơ cấu kim analog. Giá trị được hiển thị trực tiếp trên thang MΩ. Đối tượng có điện dung lớn có thể tích trữ điện tích và khiến kim cần thêm thời gian để ổn định. Khi kết thúc phép đo, mạch tự động phóng điện đưa điện áp dư giảm dần về mức an toàn.

Ứng dụng thực tế

• Kiểm tra cách điện hệ thống thang máy, mạch cửa tầng, mạch liên động và thiết bị an toàn phù hợp với điện áp thử 15V.
• Đánh giá cách điện của dây dẫn, cáp điện, tủ điện và mạch phân phối hạ áp.
• Kiểm tra cuộn dây động cơ, máy biến áp nhỏ, máy phát và thiết bị điện trước khi đóng điện.
• Phát hiện tình trạng suy giảm cách điện do hơi ẩm, bụi bẩn, lão hóa hoặc hư hỏng cơ học.
• Kiểm tra sau lắp đặt, sau sửa chữa hoặc trong chương trình bảo trì điện định kỳ.
• Xác nhận điện áp AC trước khi thực hiện phép đo cách điện.

Lưu ý an toàn khi sử dụng

• Chỉ đo điện trở cách điện khi mạch đã được ngắt nguồn hoàn toàn.
• Không nhấn TEST hoặc công tắc điều khiển từ xa khi đang kiểm tra điện áp AC.
• Không chuyển dải đo khi dây đo vẫn đang nối với thiết bị và phép thử đang diễn ra.
• Không chạm vào đầu que đo, dây dẫn hoặc đối tượng trong và ngay sau phép đo.
• Giữ dây đo kết nối cho đến khi kim chỉ thị xác nhận quá trình phóng điện đã hoàn tất.
• Không sử dụng máy hoặc dây đo khi vỏ bị nứt, lớp cách điện bị hỏng hoặc phần kim loại bị lộ.
• Không sử dụng thiết bị trong môi trường ẩm ướt, có khí dễ cháy hoặc vượt quá cấp đo lường cho phép.

4) Cam kết và nơi mua hàng

Khách hàng cần mua máy đo điện trở cách điện Kyoritsu 3161A chính hãng có thể liên hệ trực tiếp thietbicodien để được tư vấn lựa chọn thang đo, kiểm tra phụ kiện đi kèm, xác nhận tình trạng hàng và nhận báo giá phù hợp.

thietbicodien hỗ trợ đối chiếu đúng mã hàng 3161A, tư vấn ứng dụng cho thang máy, mạch an toàn và hệ thống điện công nghiệp; đồng thời cung cấp thông tin sử dụng, bảo quản và chính sách bảo hành rõ ràng trước khi giao hàng.

Câu hỏi thường gặp (FAQ)

Kyoritsu 3161A có những điện áp thử cách điện nào?

Máy có hai điện áp thử DC là 15V và 500V. Mỗi điện áp đi kèm một thang điện trở riêng, tương ứng 20MΩ và 100MΩ.

Thang đo 15V của Kyoritsu 3161A dùng để làm gì?

Thang 15V được thiết kế cho một số mạch điện áp thấp, thiết bị an toàn và hệ thống thang máy cần hạn chế điện áp thử. Trước khi đo vẫn phải kiểm tra tài liệu của đối tượng để bảo đảm mức 15V phù hợp.

Có thể dùng Kyoritsu 3161A để đo điện trở cách điện của động cơ không?

Có thể sử dụng thang 500V để kiểm tra nhiều loại động cơ và cuộn dây hạ áp khi nhà sản xuất thiết bị cho phép điện áp thử này. Cần tách động cơ khỏi nguồn, bộ biến tần và các linh kiện điện tử trước khi đo.

Kyoritsu 3161A có đo được điện áp không?

Máy đo được điện áp AC từ 0 đến 600V. Chức năng này hoạt động trên các vị trí công tắc chọn dải mà không cần nhấn nút TEST và thường được dùng để kiểm tra mạch đã ngắt điện hay chưa.

Có được đo cách điện khi mạch đang mang điện không?

Không. Phép đo cách điện chỉ được thực hiện sau khi mạch đã ngắt nguồn, cô lập và xác nhận hết điện. Nhấn TEST trên mạch đang mang điện có thể gây nguy hiểm và làm hỏng thiết bị đo hoặc đối tượng kiểm tra.

Đầu EARTH và LINE được kết nối như thế nào?

Đầu EARTH được nối với dây PE, điểm đất hoặc vỏ kim loại của thiết bị; đầu LINE nối với dây dẫn hoặc phần mạch cần kiểm tra. Khi đo cách điện, đầu EARTH mang cực tính dương của điện áp thử.

Kyoritsu 3161A có chức năng tự động phóng điện không?

Có. Khi nhả nút TEST, máy tự động xả điện tích lưu trong điện dung của đối tượng đo. Người dùng phải giữ nguyên kết nối dây đo cho đến khi kim xác nhận điện áp đã giảm về mức an toàn.

Máy sử dụng nguồn điện nào?

Kyoritsu 3161A sử dụng bốn pin AA 1,5V. Thiết bị có vị trí BATT CHECK để người dùng kiểm tra tình trạng pin trước khi thực hiện phép đo.
