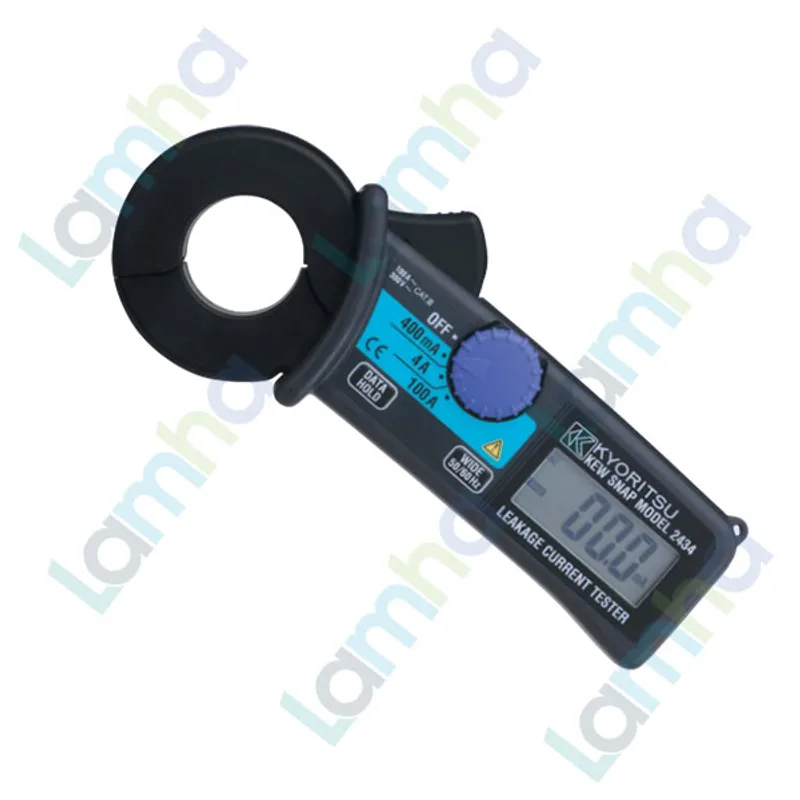

Ampe kìm đo dòng rò KYORITSU 2434

1) Giới thiệu Ampe kìm đo dòng rò KYORITSU 2434

Ampe kìm đo dòng rò KYORITSU 2434 là thiết bị đo dòng điện xoay chiều chuyên dùng để kiểm tra dòng rò, dòng mất cân bằng và dòng tải trong hệ thống điện. Thiết bị có khả năng đo dòng điện rất nhỏ mà không cần ngắt mạch hoặc tháo dây dẫn, phù hợp cho công việc kiểm tra an toàn điện, bảo trì tủ điện và chẩn đoán sự cố cách điện.

KYORITSU là thương hiệu thiết bị đo điện của Nhật Bản, được hình thành từ năm 1940 và chuyên phát triển các dòng ampe kìm, đồng hồ vạn năng, máy đo cách điện, máy đo điện trở đất cùng nhiều thiết bị kiểm tra điện chuyên dụng. Sản phẩm của hãng được chú trọng về độ tin cậy, tính an toàn và khả năng sử dụng trong môi trường kỹ thuật chuyên nghiệp.

Với thiết kế nhỏ gọn, hàm kẹp dễ thao tác và khả năng hạn chế ảnh hưởng của từ trường bên ngoài, model 2434 hỗ trợ kỹ thuật viên phát hiện sớm hiện tượng rò điện, đánh giá tình trạng cách điện và kiểm tra nguyên nhân khiến thiết bị bảo vệ dòng rò tác động.

2) Ưu điểm và tính năng nổi bật của KYORITSU 2434

• Đo dòng rò AC không cần ngắt mạch, giúp giảm thời gian kiểm tra và hạn chế tác động đến hoạt động của hệ thống điện.
• Độ nhạy phù hợp để phát hiện dòng điện rò nhỏ trong đường dây, thiết bị điện, tủ phân phối và hệ thống nối đất.
• Hạn chế ảnh hưởng của từ trường tạp bên ngoài, hỗ trợ duy trì kết quả ổn định khi làm việc gần dây dẫn mang dòng điện lớn.
• Chức năng lựa chọn tần số cho phép phân biệt dòng điện ở tần số cơ bản với thành phần nhiễu hoặc sóng hài phát sinh từ biến tần và nguồn chuyển mạch.
• Hỗ trợ đo cả dòng rò và dòng tải, đáp ứng nhiều công việc kiểm tra bằng cùng một thiết bị.
• Data Hold giữ giá trị trên màn hình, thuận tiện khi đo tại vị trí khó quan sát hoặc cần ghi chép kết quả.
• Chế độ tiết kiệm pin tự động giúp hạn chế tình trạng thiết bị bị bỏ quên trong trạng thái hoạt động.
• Màn hình LCD rõ ràng, thân máy gọn và có phần chắn bảo vệ tay, phù hợp cho kỹ thuật viên thường xuyên làm việc tại tủ điện.

Thông số kỹ thuật chính

Thông số	Giá trị
Đại lượng đo	Dòng điện xoay chiều, dòng rò và dòng tải
Các thang đo dòng AC	400 mA / 4 A / 100 A
Khoảng đo tương ứng	0–399,9 mA / 0–3,999 A / 0–100,0 A
Độ chính xác tại 50/60 Hz	±2,0% giá trị đọc ±4 chữ số
Độ chính xác trong dải 40–400 Hz	±3,0% giá trị đọc ±5 chữ số
Độ phân giải nhỏ nhất	0,1 mA
Đường kính dây dẫn kẹp tối đa	Xấp xỉ 28 mm
Phản hồi tần số	40–400 Hz
Tiêu chuẩn an toàn	IEC 61010-1, IEC 61010-2-032, CAT III 300 V
Số đếm hiển thị tối đa	3999
Thời gian phản hồi	Xấp xỉ 2 giây
Nguồn cấp	2 pin 1,5 V loại R03 hoặc LR03
Thời gian đo tham khảo	Xấp xỉ 150 giờ
Kích thước	169 × 75 × 40 mm
Khối lượng	Xấp xỉ 220 g, bao gồm pin
Phụ kiện tiêu chuẩn	2 pin LR03, túi đựng Model 9097 và tài liệu hướng dẫn

3) Chức năng, nguyên lý hoạt động và ứng dụng

Nguyên lý đo dòng rò

Ampe kìm dòng rò KYORITSU 2434 hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi các dây dẫn đang mang dòng điện được đặt trong hàm kẹp, từ trường tổng hợp sinh ra quanh dây dẫn sẽ được bộ cảm biến của thiết bị chuyển đổi thành tín hiệu đo và hiển thị trên màn hình.

Trong một mạch điện hoạt động bình thường, tổng dòng điện đi và dòng điện trở về gần như cân bằng. Khi kẹp đồng thời tất cả dây dẫn mang điện của mạch nhưng không kẹp dây tiếp địa, từ trường của các dòng điện cân bằng sẽ triệt tiêu lẫn nhau. Nếu có một phần dòng điện rò ra vỏ thiết bị hoặc xuống đất, sự mất cân bằng sẽ xuất hiện và thiết bị sẽ hiển thị giá trị dòng dư đó.

Đối với hệ thống một pha, người sử dụng kẹp đồng thời dây pha và dây trung tính. Với hệ thống ba pha không có trung tính, cần kẹp đồng thời các dây pha; nếu hệ thống có dây trung tính thì kẹp cả các dây pha và dây trung tính. Khi cần đo trực tiếp dòng rò xuống đất, có thể kẹp riêng dây nối đất bảo vệ. Để đo dòng tải, chỉ kẹp một dây dẫn.

Phân tích ảnh hưởng của sóng hài và nhiễu cao tần

Các thiết bị như biến tần, bộ nguồn chuyển mạch và hệ thống điều khiển điện tử có thể tạo ra thành phần dòng điện cao tần. Chế độ WIDE cho phép thiết bị tiếp nhận cả dòng điện ở tần số cơ bản và các thành phần tần số cao. Khi chọn chế độ 50/60 Hz, bộ lọc của máy sẽ giảm ảnh hưởng của nhiễu cao tần để tập trung kiểm tra thành phần dòng điện tại tần số nguồn.

Việc so sánh kết quả giữa hai chế độ giúp kỹ thuật viên đánh giá dòng điện đang đo chủ yếu là dòng rò ở tần số nguồn hay có sự tham gia đáng kể của sóng hài và nhiễu do thiết bị điện tử công suất tạo ra.

Ứng dụng thực tế

• Kiểm tra dòng rò trong tủ điện, bảng phân phối và các nhánh cấp điện.
• Phát hiện sự suy giảm cách điện của dây cáp, động cơ, máy bơm, máy nén và thiết bị sản xuất.
• Kiểm tra dòng rò trên dây tiếp địa hoặc vỏ kim loại của thiết bị điện.
• Hỗ trợ xác định nguyên nhân RCD, RCCB hoặc ELCB tác động không mong muốn.
• Đánh giá ảnh hưởng của biến tần, bộ nguồn chuyển mạch và tải điện tử đến dòng rò của hệ thống.
• Đo dòng tải AC phục vụ kiểm tra vận hành và bảo trì định kỳ.
• Ứng dụng trong nhà máy, tòa nhà, trung tâm dữ liệu, hệ thống HVAC, cơ sở sản xuất và dịch vụ bảo trì điện.

Lưu ý khi sử dụng

• Chọn thang đo phù hợp trước khi kẹp vào dây dẫn cần kiểm tra.
• Đảm bảo hai mặt hàm kẹp sạch, đóng kín hoàn toàn và không có dị vật.
• Không kẹp dây dẫn có đường kính vượt quá khả năng đóng kín của hàm kẹp.
• Giữ tay phía sau phần chắn bảo vệ trong suốt quá trình đo.
• Không sử dụng thiết bị trên mạch vượt quá cấp đo và điện áp cho phép của nhà sản xuất.
• Không đo khi vỏ máy, hàm kẹp hoặc tay người sử dụng đang ướt.
• Đặt thiết bị cách xa động cơ, nam châm hoặc dây dẫn mang dòng điện lớn nếu màn hình xuất hiện giá trị bất thường trước khi kẹp.
• Đưa công tắc về vị trí tắt sau khi sử dụng và tháo pin nếu bảo quản thiết bị trong thời gian dài.

4) Cam kết chính hãng và nơi mua KYORITSU 2434

Khi lựa chọn ampe kìm đo dòng rò KYORITSU 2434 chính hãng, khách hàng cần kiểm tra đúng model, phụ kiện đi kèm, tình trạng thiết bị và chính sách bảo hành. Một sản phẩm đúng tiêu chuẩn sẽ giúp kết quả kiểm tra đáng tin cậy hơn và bảo đảm an toàn khi làm việc với hệ thống điện.

Khách hàng có thể đặt mua tại thietbicodien để được tư vấn đúng ứng dụng, cung cấp thông tin kỹ thuật rõ ràng, hỗ trợ kiểm tra hàng hóa và áp dụng chính sách bảo hành theo quy định. Liên hệ ngay để nhận báo giá và lựa chọn thiết bị đo phù hợp cho công việc bảo trì, kiểm tra an toàn điện hoặc chẩn đoán dòng rò.

Câu hỏi thường gặp (FAQ)

KYORITSU 2434 dùng để đo đại lượng nào?

Thiết bị được thiết kế để đo dòng rò AC, dòng mất cân bằng và dòng tải xoay chiều. Sản phẩm không phải là đồng hồ đo điện áp, điện trở hoặc dòng điện một chiều.

KYORITSU 2434 có cần ngắt điện khi đo dòng rò không?

Không cần tháo dây dẫn hoặc ngắt mạch chỉ để thực hiện phép đo bằng hàm kẹp. Tuy nhiên, người sử dụng phải tuân thủ đầy đủ quy trình an toàn điện và không làm việc trên mạch vượt quá cấp đo của thiết bị.

Khi đo dòng rò một pha cần kẹp dây nào?

Để đo dòng rò mất cân bằng của mạch một pha, cần kẹp đồng thời dây pha và dây trung tính, không kẹp chung dây tiếp địa. Nếu kiểm tra dòng điện chạy trên dây tiếp địa, chỉ kẹp riêng dây tiếp địa đó.

Vì sao không được kẹp riêng dây pha khi đo dòng rò?

Kẹp riêng một dây pha sẽ cho kết quả dòng tải chạy qua dây, không phải dòng rò tổng của mạch. Muốn đo dòng rò mất cân bằng, hàm kẹp phải bao quanh toàn bộ các dây dẫn mang điện đi và về của mạch.

Chế độ 50/60 Hz và WIDE khác nhau như thế nào?

Chế độ 50/60 Hz giúp giảm ảnh hưởng của thành phần tần số cao để tập trung vào dòng điện ở tần số nguồn. Chế độ WIDE tiếp nhận cả thành phần cơ bản và thành phần cao tần, thích hợp khi kiểm tra hệ thống có biến tần hoặc nguồn chuyển mạch.

KYORITSU 2434 có đo được dòng tải không?

Có. Khi cần đo dòng tải, người sử dụng chọn thang đo phù hợp và chỉ kẹp một dây dẫn. Không kẹp đồng thời cả dây đi và dây về vì các từ trường có thể triệt tiêu lẫn nhau.

Đường kính dây dẫn lớn nhất có thể kẹp là bao nhiêu?

Hàm kẹp được thiết kế cho dây dẫn có đường kính tối đa xấp xỉ 28 mm. Dây dẫn lớn hơn có thể khiến hàm không đóng kín và làm giảm độ chính xác của phép đo.

KYORITSU 2434 phù hợp với đối tượng sử dụng nào?

Sản phẩm phù hợp cho kỹ thuật viên điện, nhân viên bảo trì nhà máy, đơn vị kiểm định, nhà thầu cơ điện và người phụ trách vận hành hệ thống điện cần kiểm tra dòng rò thường xuyên.
