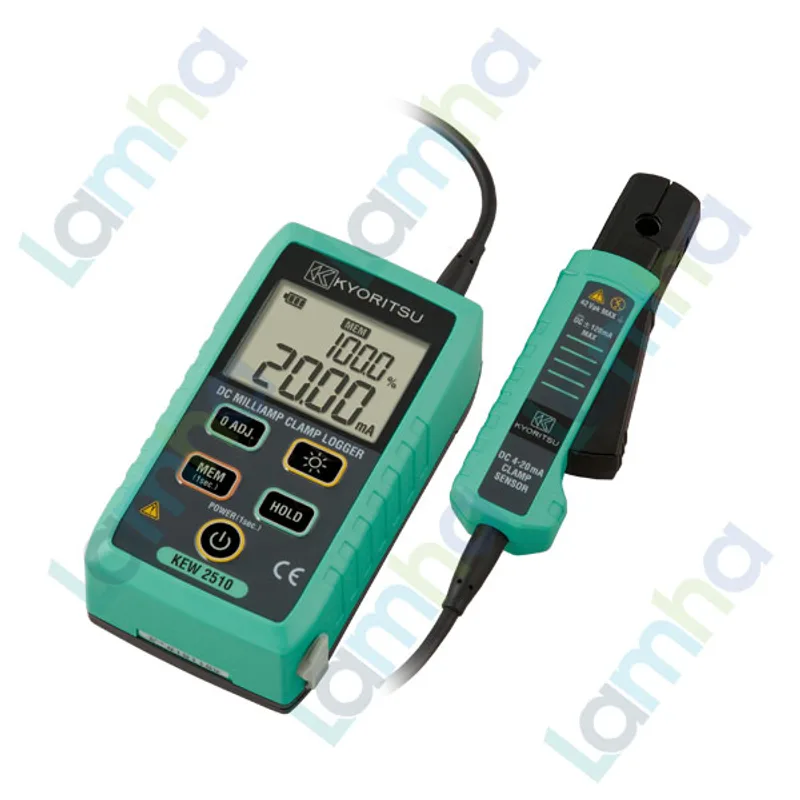

Đồng hồ ampe kìm đo dòng DC KYORITSU KEW 2510

1) Giới thiệu Đồng hồ ampe kìm đo dòng DC KYORITSU KEW 2510

Đồng hồ ampe kìm đo dòng DC KYORITSU KEW 2510 là thiết bị đo và ghi dữ liệu dòng điện một chiều ở cấp miliampe, được thiết kế chuyên biệt cho các vòng tín hiệu điều khiển và đo lường công nghiệp. Thiết bị cho phép kiểm tra tín hiệu DC 4–20 mA bằng phương pháp kẹp trực tiếp lên dây dẫn mà không cần tháo dây hoặc làm gián đoạn vòng lặp.

KYORITSU là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1940 và có nhiều kinh nghiệm trong nghiên cứu, sản xuất ampe kìm, đồng hồ vạn năng, máy đo cách điện, máy đo điện trở đất và thiết bị ghi dữ liệu. Model KEW 2510 kế thừa thế mạnh của hãng về thiết bị đo cầm tay chính xác, hướng đến công việc kiểm tra tín hiệu quá trình, bảo trì hệ thống tự động hóa và giám sát thiết bị trong thời gian dài.

Khác với ampe kìm đo dòng tải hàng chục hoặc hàng trăm ampe, KEW 2510 được tối ưu cho đo dòng DC miliampe. Thiết bị đặc biệt phù hợp với kỹ sư tự động hóa, kỹ thuật viên đo lường, nhân viên bảo trì nhà máy và đơn vị vận hành hệ thống quản lý tòa nhà.

2) Ưu điểm và tính năng nổi bật của KYORITSU KEW 2510

Đo vòng tín hiệu mà không cần ngắt mạch

Ưu điểm quan trọng của KEW 2510 là khả năng đo tín hiệu 4–20 mA không cần ngắt vòng lặp. Người dùng chỉ cần kẹp cảm biến quanh một dây dẫn của mạch tín hiệu để kiểm tra dòng điện, hạn chế nguy cơ đấu nhầm dây, mất tín hiệu điều khiển hoặc làm gián đoạn hoạt động của hệ thống.

Độ phân giải cao cho tín hiệu dòng nhỏ

Thiết bị có độ phân giải đến 0,01 mA và độ chính xác công bố ±0,2% giá trị đọc ±5 chữ số trong dải đo thấp. Khả năng này giúp người dùng nhận biết những sai lệch nhỏ trong tín hiệu từ transmitter, cảm biến, bộ chuyển đổi hoặc bộ điều khiển.

Cảm biến nhỏ gọn cho tủ điện chật hẹp

Đầu kẹp hỗ trợ dây dẫn có đường kính tối đa 6 mm, phù hợp với dây tín hiệu nhỏ thường được bố trí dày đặc trong tủ điều khiển. Cảm biến tách rời khỏi thân hiển thị giúp thao tác thuận tiện tại vị trí khó tiếp cận, trong khi màn hình vẫn được đặt ở góc quan sát dễ đọc.

Ghi dữ liệu và truyền dữ liệu qua Bluetooth

Ampe kìm ghi dữ liệu DC KEW 2510 có bộ nhớ lưu tối đa 192.000 dữ liệu đo. Người dùng có thể lựa chọn chu kỳ ghi phù hợp để theo dõi tín hiệu trong nhiều giờ hoặc nhiều ngày, phục vụ phân tích sự cố xuất hiện không liên tục.

Dữ liệu đã ghi có thể được truyền sang máy tính thông qua Bluetooth 5.0 và xử lý bằng phần mềm KEW Windows for KEW 2510. Chức năng này hỗ trợ lập biểu đồ, theo dõi xu hướng và đối chiếu tín hiệu theo thời gian hiệu quả hơn so với việc chỉ đọc giá trị tức thời.

Hiển thị phần trăm tín hiệu 4–20 mA

KEW 2510 có thể quy đổi tín hiệu theo tỷ lệ phần trăm, trong đó 4 mA tương ứng 0% và 20 mA tương ứng 100%. Cách hiển thị này giúp kỹ thuật viên nhanh chóng đánh giá mức đầu ra của cảm biến hoặc transmitter mà không phải tự tính toán thủ công.

Hỗ trợ quan sát và kết nối thiết bị ghi ngoài

Đèn LED tại khu vực cảm biến hỗ trợ chiếu sáng điểm đo, trong khi đèn nền màn hình giúp đọc kết quả tại tủ điện hoặc phòng kỹ thuật thiếu sáng. Thiết bị còn có ngõ ra analog để đưa giá trị đo đến máy ghi hoặc đồng hồ vạn năng tương thích thông qua dây kết nối tùy chọn.

Thông số kỹ thuật tiêu biểu

Hạng mục	Thông số
Đại lượng đo	Dòng điện một chiều cấp miliampe
Dải đo	20 mA và 100 mA, tự động chuyển thang
Phạm vi hiển thị	0,00 đến ±126,0 mA
Phạm vi đảm bảo độ chính xác	0,00 đến ±120,0 mA
Độ chính xác từ 0,00 đến 21,49 mA	±0,2% giá trị đọc ±5 chữ số, sau khi hiệu chỉnh điểm 0
Độ chính xác từ 21,0 đến 120,0 mA	±1,0% giá trị đọc ±5 chữ số
Độ phân giải nhỏ nhất	0,01 mA
Đường kính dây dẫn tối đa	6 mm
Dung lượng bộ nhớ	Tối đa 192.000 dữ liệu
Chu kỳ ghi dữ liệu	1 giây, 5 giây, 10 giây, 30 giây hoặc 60 giây
Giao tiếp	Bluetooth 5.0
Ngõ ra analog	10 mV cho mỗi 1 mA DC
Nguồn cấp	4 pin AA 1,5 V hoặc bộ đổi nguồn AC MODEL 8320
Thời lượng pin tham khảo	Khoảng 50 giờ với pin alkaline khi tắt đèn nền, đèn LED và Bluetooth
Cấp bảo vệ	IP40
Tiêu chuẩn áp dụng	IEC 61010-1, IEC 61010-2-032, IEC 61326-1 và IEC 60529
Nhiệt độ vận hành	-10 đến 50°C, độ ẩm tương đối không quá 85%, không ngưng tụ
Khối lượng	Khoảng 310 g, bao gồm pin

3) Chức năng, nguyên lý hoạt động và ứng dụng của KEW 2510

Nguyên lý đo dòng DC bằng cảm biến kẹp

Khi dòng điện một chiều chạy qua dây dẫn, xung quanh dây sẽ hình thành từ trường. Cảm biến của KEW 2510 được kẹp quanh một dây dẫn để nhận biết từ trường này, chuyển đổi thành tín hiệu điện và hiển thị giá trị dòng điện tương ứng trên màn hình.

Do phép đo được thực hiện từ bên ngoài lớp cách điện, người dùng không phải tháo dây khỏi terminal. Khi đo, chỉ kẹp một dây dẫn riêng lẻ; không kẹp đồng thời cả dây đi và dây về của cùng một vòng tín hiệu vì từ trường ngược chiều có thể triệt tiêu lẫn nhau và làm sai kết quả.

Kiểm tra vòng dòng 4–20 mA

Trong hệ thống điều khiển công nghiệp, tín hiệu 4–20 mA thường được sử dụng để truyền giá trị nhiệt độ, áp suất, lưu lượng, mức chất lỏng hoặc vị trí thiết bị. Ampe kìm 4–20 mA KYORITSU giúp kiểm tra dòng tín hiệu tại nhiều vị trí trên vòng lặp để xác định transmitter, dây dẫn, bộ chuyển đổi hay ngõ vào điều khiển đang hoạt động bất thường.

Ghi lại sự biến động của tín hiệu

Đối với lỗi xảy ra ngắt quãng, việc đo tại một thời điểm có thể không phát hiện được nguyên nhân. Chế độ ghi dữ liệu của KEW 2510 cho phép theo dõi liên tục tín hiệu DC miliampe, từ đó phát hiện hiện tượng sụt dòng, dao động bất thường, mất tín hiệu tạm thời hoặc thay đổi theo chu kỳ vận hành.

Kết nối máy tính để phân tích

Sau khi ghi dữ liệu, người dùng có thể truyền kết quả sang máy tính để xem diễn biến tín hiệu theo thời gian. Dữ liệu này hữu ích khi cần so sánh đầu ra transmitter với giá trị hiển thị trên PLC, bộ điều khiển, đồng hồ hiển thị hoặc hệ thống giám sát trung tâm.

Ứng dụng thực tế

• Kiểm tra tín hiệu từ cảm biến và transmitter trong hệ thống tự động hóa.
• Đo vòng dòng 4–20 mA trong nhà máy sản xuất, dây chuyền xử lý và hệ thống điều khiển quá trình.
• Kiểm tra tín hiệu áp suất, nhiệt độ, lưu lượng, mức và vị trí van.
• Đánh giá ngõ ra của bộ chuyển đổi tín hiệu hoặc transducer trong tủ điện.
• So sánh tín hiệu thực tế với giá trị hiển thị trên PLC, DCS, BMS hoặc bộ điều khiển.
• Ghi dữ liệu dài hạn để tìm lỗi chập chờn và phân tích xu hướng vận hành.
• Bảo trì hệ thống điều khiển HVAC, quản lý tòa nhà và thiết bị công nghiệp.

Lưu ý khi sử dụng

• KEW 2510 chỉ dùng để đo dòng DC miliampe, không dùng để đo dòng AC.
• Thiết bị thuộc nhóm đo CAT O, không sử dụng trong môi trường đo CAT II, CAT III hoặc CAT IV.
• Không đo trên mạch có điện thế so với đất từ 45 V đỉnh trở lên.
• Không kẹp vào dây dẫn trần hoặc dây có lớp cách điện bị hư hỏng.
• Cần thực hiện hiệu chỉnh điểm 0 trước khi đo để duy trì độ chính xác.
• Không sử dụng thiết bị tại nơi ẩm ướt, nhiều bụi hoặc có khí dễ cháy nổ.
• Nên dùng bộ đổi nguồn MODEL 8320 khi cần ghi dữ liệu trong thời gian dài.

4) Cam kết và nơi mua KYORITSU KEW 2510 chính hãng

Khi lựa chọn KYORITSU KEW 2510 chính hãng, khách hàng cần kiểm tra đúng model, phụ kiện đi kèm, tài liệu hướng dẫn và chính sách bảo hành để bảo đảm thiết bị đáp ứng yêu cầu đo tín hiệu DC miliampe.

Để được tư vấn cấu hình, nhận báo giá và đặt mua đúng sản phẩm, hãy liên hệ thietbicodien. Chúng tôi cung cấp thiết bị đo điện công nghiệp chính hãng, hỗ trợ lựa chọn theo ứng dụng và giải đáp các yêu cầu kỹ thuật trước khi mua hàng.

Câu hỏi thường gặp về KYORITSU KEW 2510

KEW 2510 dùng để đo đại lượng nào?

KEW 2510 dùng để đo dòng điện một chiều ở cấp miliampe, đặc biệt là tín hiệu tiêu chuẩn 4–20 mA trong hệ thống đo lường và điều khiển công nghiệp.

KEW 2510 có đo được dòng AC không?

Không. Thiết bị được thiết kế cho dòng DC miliampe và nhà sản xuất quy định không sử dụng để đo dòng điện xoay chiều.

Có cần tháo dây khỏi terminal khi đo tín hiệu 4–20 mA không?

Không. Cảm biến kẹp cho phép đo từ bên ngoài dây dẫn, nhờ đó người dùng có thể kiểm tra tín hiệu mà không cần ngắt vòng lặp hoặc tháo dây khỏi đầu nối.

KEW 2510 có ghi dữ liệu tự động không?

Có. Thiết bị lưu được tối đa 192.000 dữ liệu và hỗ trợ năm chu kỳ ghi gồm 1, 5, 10, 30 và 60 giây, phù hợp cho việc giám sát tín hiệu trong thời gian dài.

Dữ liệu từ KEW 2510 có thể chuyển sang máy tính không?

Có. Dữ liệu có thể được truyền qua Bluetooth 5.0 và phân tích bằng phần mềm KEW Windows for KEW 2510 trên máy tính tương thích.

KEW 2510 có phù hợp để đo dòng tải động cơ không?

Không. Đây là ampe kìm đo dòng DC miliampe dành cho tín hiệu điều khiển, không phải ampe kìm đo dòng tải lớn của động cơ, máy biến áp hoặc đường dây phân phối điện.

Tại sao phải hiệu chỉnh điểm 0 trước khi đo?

Hiệu chỉnh điểm 0 giúp loại bỏ sai lệch nền của cảm biến và ảnh hưởng từ trường xung quanh, qua đó duy trì độ chính xác khi đo các tín hiệu dòng điện rất nhỏ.

Có thể kẹp đồng thời hai dây của vòng tín hiệu không?

Không nên. Dòng đi và dòng về tạo ra từ trường ngược chiều nên có thể triệt tiêu lẫn nhau. Để có kết quả đúng, người dùng cần kẹp quanh một dây dẫn riêng lẻ.
