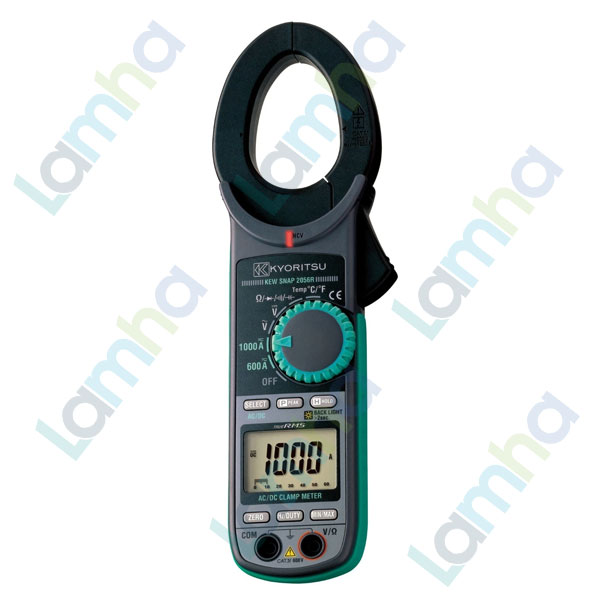

Đồng hồ đo kẹp AC/DC KYORITSU KEW 2056R

1) Giới thiệu Đồng hồ đo kẹp AC/DC KYORITSU KEW 2056R

Đồng hồ đo kẹp AC/DC KYORITSU KEW 2056R là thiết bị đo điện đa chức năng dành cho công tác kiểm tra, vận hành và bảo trì hệ thống điện dân dụng, thương mại và công nghiệp. Sản phẩm hỗ trợ đo dòng điện mà không cần ngắt dây dẫn, đồng thời tích hợp nhiều chức năng của đồng hồ vạn năng để kỹ thuật viên xử lý công việc thuận tiện hơn.

KYORITSU là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1940 và có nhiều kinh nghiệm phát triển ampe kìm, đồng hồ vạn năng, máy đo cách điện, máy đo điện trở đất cùng các thiết bị kiểm tra an toàn điện. Model KEW 2056R thuộc dòng ampe kìm kỹ thuật số True RMS, có xuất xứ Thái Lan theo thông tin sản phẩm.

Thiết bị đặc biệt phù hợp với kỹ thuật viên điện, đội bảo trì nhà máy, đơn vị quản lý tòa nhà, công ty điện lực và doanh nghiệp cần kiểm tra dòng tải, điện áp, linh kiện hoặc tình trạng hoạt động của thiết bị điện.

2) Ưu điểm và tính năng nổi bật của KYORITSU KEW 2056R

Đo True RMS trên dạng sóng không sin

Công nghệ đo True RMS giúp thiết bị xác định giá trị hiệu dụng của dòng điện và điện áp xoay chiều chính xác hơn khi dạng sóng bị méo. Tính năng này hữu ích khi kiểm tra tải sử dụng biến tần, bộ nguồn chuyển mạch, thiết bị điều khiển công suất và các hệ thống có thành phần hài.

Đo dòng AC/DC bằng ngàm kẹp

Người sử dụng có thể thực hiện đo dòng AC/DC không cần ngắt mạch bằng cách kẹp ngàm quanh một dây dẫn. Thiết kế ngàm có khả năng tiếp cận dây cáp kích thước lớn, đáp ứng tốt công việc kiểm tra tủ điện, đường cấp nguồn, động cơ và thiết bị công nghiệp.

Nhiều chức năng hỗ trợ chẩn đoán

• Chức năng MIN/MAX ghi nhận giá trị nhỏ nhất và lớn nhất trong quá trình theo dõi.
• PEAK HOLD hỗ trợ kiểm tra giá trị đỉnh của dòng AC, hữu ích khi đánh giá dòng khởi động.
• REL/ZERO cho phép đặt giá trị tham chiếu hoặc hiệu chỉnh điểm không khi đo dòng DC.
• DATA HOLD giữ kết quả trên màn hình để người dùng đọc và ghi chép thuận tiện.
• Đèn nền hỗ trợ quan sát kết quả tại tủ điện, phòng máy hoặc khu vực thiếu sáng.
• Chức năng NCV cảnh báo sự hiện diện của điện áp AC bằng đèn LED đỏ mà không cần tiếp xúc trực tiếp.
• Thân máy bọc vật liệu đàn hồi giúp cầm chắc tay và thuận tiện khi thao tác bằng một tay.
• Chế độ tự động tiết kiệm pin hạn chế tình trạng thiết bị bị để quên sau khi sử dụng.

Thông số kỹ thuật tiêu biểu

Hạng mục	Thông số
Dòng điện AC	0–600,0 A/1000 A; độ chính xác ±2,0% giá trị đọc ±5 số tại 50/60 Hz
Dòng điện DC	0–600,0 A/1000 A; độ chính xác ±1,5% giá trị đọc ±5 số
Điện áp AC	6/60/600 V, tự động chuyển thang
Điện áp DC	600 mV/6/60/600 V, tự động chuyển thang
Điện trở	600 Ω/6 kΩ/60 kΩ/600 kΩ/6 MΩ/60 MΩ, tự động chuyển thang
Kiểm tra thông mạch	Còi báo khi điện trở từ 100 Ω trở xuống
Kiểm tra điện dung	400 nF/4 µF/40 µF, tự động chuyển thang
Kiểm tra diode	Điện áp kiểm tra đến 2 V
Đo tần số	Các thang 10 Hz/100 Hz/1 kHz/10 kHz, tự động chuyển thang
Đo hệ số chu kỳ	0,1–99,9%
Đo nhiệt độ	Từ -50 đến +300°C khi sử dụng đầu dò nhiệt độ MODEL 8216
Khả năng mở ngàm	Kẹp dây dẫn có đường kính tối đa khoảng 40 mm
Màn hình	Hiển thị tối đa 6039 counts, có biểu đồ thanh và đèn nền
Độ phân giải dòng nhỏ nhất	0,1 A
Tiêu chuẩn an toàn	IEC 61010-1 CAT IV 600 V; IEC 61010-031; IEC 61010-2-032; IEC 61326
Nguồn điện	2 pin AAA R03 1,5 V
Kích thước	254 × 82 × 36 mm
Khối lượng	Khoảng 310 g
Phụ kiện kèm theo	Que đo MODEL 7066A, túi đựng MODEL 9094 và hướng dẫn sử dụng
Phụ kiện tùy chọn	Đầu dò nhiệt độ MODEL 8216

3) Chức năng, nguyên lý hoạt động và ứng dụng

Nguyên lý đo dòng điện bằng ngàm kẹp

Khi ngàm của ampe kìm AC/DC được kẹp quanh một dây dẫn, dòng điện chạy trong dây tạo ra từ trường. Cảm biến bên trong ngàm tiếp nhận từ trường này, chuyển đổi thành tín hiệu điện và xử lý để hiển thị giá trị dòng điện trên màn hình. Nhờ đó, kỹ thuật viên có thể kiểm tra dòng tải mà không phải tháo dây hoặc mắc thiết bị nối tiếp với mạch.

Khi đo dòng AC, chức năng True RMS xử lý dạng sóng để xác định giá trị hiệu dụng thực. Khi đo dòng DC, người dùng nên đóng kín ngàm, thực hiện hiệu chỉnh ZERO khi chưa kẹp dây, sau đó đặt dây dẫn vào giữa ngàm để hạn chế sai số.

Chỉ nên kẹp một dây dẫn tại mỗi lần đo. Nếu kẹp đồng thời cả dây pha và dây trung tính của cùng một mạch, từ trường theo hai chiều có thể triệt tiêu lẫn nhau và làm kết quả không phản ánh đúng dòng tải.

Nguyên lý đo bằng que đo

Đối với điện áp, điện trở, điện dung, diode và thông mạch, thiết bị sử dụng bộ que đo đi kèm. Tín hiệu tại hai đầu đo được đưa vào mạch xử lý, chuyển đổi sang dữ liệu số và hiển thị trên màn hình. Khi đo điện trở, điện dung, diode hoặc thông mạch, cần bảo đảm mạch đã được ngắt điện và tụ điện đã được xả an toàn.

Chức năng phát hiện điện áp không tiếp xúc

Cảm biến NCV phát hiện điện áp AC dựa trên điện trường xung quanh dây dẫn hoặc thiết bị đang mang điện. Đèn LED đỏ sẽ cảnh báo khi cảm biến nhận thấy điện áp AC. Đây là chức năng kiểm tra sơ bộ, không thay thế phép đo điện áp bằng que đo khi cần xác định giá trị cụ thể.

Ứng dụng thực tế

• Kiểm tra dòng tải trên tủ phân phối, tủ điều khiển và đường dây cấp điện.
• Đo và đánh giá dòng hoạt động của động cơ, máy bơm, quạt, máy nén và thiết bị sản xuất.
• Theo dõi dòng khởi động hoặc sự thay đổi tải bằng PEAK HOLD và MIN/MAX.
• Kiểm tra nguồn AC, nguồn DC, bộ lưu điện, hệ thống ắc quy và mạch điều khiển trong giới hạn cho phép của thiết bị.
• Đo điện áp, điện trở, thông mạch, diode và điện dung trong quá trình sửa chữa thiết bị điện.
• Kiểm tra sơ bộ sự hiện diện của điện áp trước khi thao tác tại dây dẫn hoặc tủ điện.
• Đo nhiệt độ bề mặt thiết bị khi kết hợp với đầu dò nhiệt độ tùy chọn.

4) Cam kết và nơi mua hàng chính hãng

Lựa chọn đúng model và nguồn cung rõ ràng giúp bảo đảm độ tin cậy của kết quả đo, chất lượng phụ kiện cũng như quyền lợi bảo hành. Khi nhận hàng, người mua nên kiểm tra nhãn sản phẩm, số model, tình trạng ngàm kẹp, màn hình, que đo, túi đựng và tài liệu đi kèm.

Để mua đồng hồ đo kẹp KYORITSU KEW 2056R chính hãng, nhận tư vấn lựa chọn thiết bị và chính sách bảo hành phù hợp, quý khách hãy đặt hàng tại thietbicodien. Đội ngũ tư vấn sẽ hỗ trợ kiểm tra đúng model, công năng và phạm vi đo trước khi giao hàng.

Câu hỏi thường gặp (FAQ) về KYORITSU KEW 2056R

KYORITSU KEW 2056R có đo được cả dòng AC và DC không?

Có. Thiết bị hỗ trợ đo cả dòng điện xoay chiều và dòng điện một chiều bằng ngàm kẹp. Các thang đo và giới hạn cụ thể được trình bày trong bảng thông số kỹ thuật.

True RMS trên KEW 2056R có tác dụng gì?

True RMS giúp xác định giá trị hiệu dụng của dòng điện và điện áp AC chính xác hơn khi dạng sóng không phải hình sin lý tưởng. Đây là lợi thế khi kiểm tra thiết bị sử dụng biến tần, bộ nguồn điện tử hoặc tải điều khiển công suất.

Đo dòng bằng KEW 2056R có cần cắt hoặc tháo dây điện không?

Không cần tháo dây khi đo dòng bằng ngàm kẹp. Người dùng chỉ cần mở ngàm và kẹp quanh một dây dẫn riêng lẻ. Tuy nhiên, vẫn phải tuân thủ đầy đủ quy trình an toàn điện và giới hạn đo của thiết bị.

Chức năng NCV có thay thế được phép đo điện áp bằng que đo không?

Không. Chức năng NCV chỉ dùng để cảnh báo sơ bộ về khả năng có điện áp AC. Khi cần xác định điện áp cụ thể hoặc xác nhận mạch đã hết điện, người dùng phải thực hiện phép đo phù hợp bằng que đo và tuân thủ quy trình an toàn.

Đầu dò nhiệt độ có được cung cấp sẵn theo máy không?

Không. MODEL 8216 là phụ kiện tùy chọn. Bộ phụ kiện tiêu chuẩn của thiết bị gồm que đo, túi đựng và hướng dẫn sử dụng.

Làm thế nào để đo dòng DC ổn định hơn?

Trước khi kẹp dây, hãy đóng kín ngàm và sử dụng chức năng ZERO để hiệu chỉnh điểm không. Sau đó kẹp một dây dẫn vào gần tâm ngàm, bảo đảm hai má ngàm đóng hoàn toàn và quan sát đúng chiều dòng điện.

KEW 2056R phù hợp với đối tượng sử dụng nào?

Sản phẩm phù hợp với kỹ sư điện, kỹ thuật viên bảo trì, thợ điện chuyên nghiệp, đơn vị quản lý tòa nhà, nhà máy, xưởng sản xuất và doanh nghiệp vận hành hệ thống phân phối điện.
