Đồng hồ đo kẹp AC/DC KYORITSU 2010

1. Giới thiệu Đồng hồ đo kẹp AC/DC KYORITSU 2010

Đồng hồ đo kẹp AC/DC KYORITSU 2010 là thiết bị đo dòng điện có độ nhạy cao, được thiết kế chuyên dụng cho các mạch điện áp thấp. Sản phẩm có thể đo dòng điện xoay chiều và một chiều mà không cần ngắt dây dẫn, phù hợp với công việc kiểm tra, bảo trì và theo dõi dòng tiêu thụ trong các hệ thống điện tử, điều khiển và thiết bị DC.

KYORITSU là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1940 và đã phát triển ampe kìm đầu tiên tại Nhật Bản vào năm 1965. Với kinh nghiệm lâu năm trong lĩnh vực đo lường điện, hãng tập trung vào độ tin cậy, khả năng truy xuất chuẩn đo lường và tính an toàn khi sử dụng thiết bị.

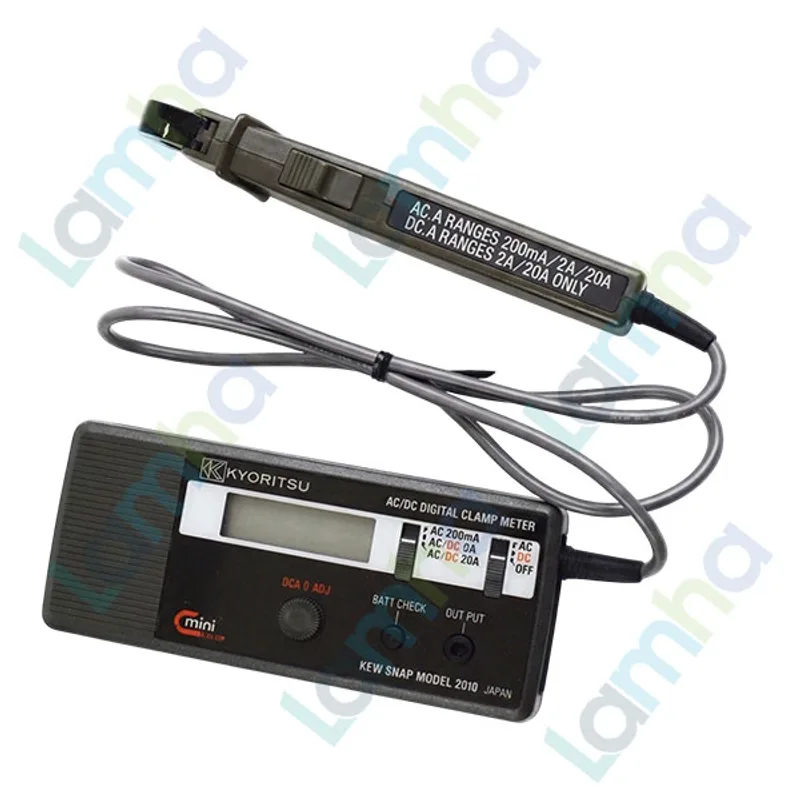

Model 2010 nổi bật nhờ cảm biến kẹp kích thước nhỏ được tách rời khỏi bộ hiển thị. Thiết kế này giúp người dùng tiếp cận dây dẫn trong tủ điện, bo mạch hoặc khu vực có không gian hạn chế, đồng thời dễ dàng quan sát kết quả trên màn hình LCD.

2. Ưu điểm và tính năng nổi bật

• Đo dòng AC/DC độ nhạy cao, phù hợp với các mạch có dòng điện nhỏ.
• Độ phân giải tối thiểu đạt 0,1 mA khi đo dòng AC và 1 mA khi đo dòng DC.
• Các dải đo được lựa chọn thủ công, giúp người dùng chủ động thiết lập thang đo phù hợp với dòng điện cần kiểm tra.
• Cảm biến kẹp tách rời màn hình, thuận tiện khi đo trong tủ điều khiển, cụm dây dày hoặc vị trí khó quan sát.
• Đầu kẹp nhỏ, có thể tiếp cận dây dẫn có đường kính tối đa 7,5 mm.
• Ngõ ra kết nối máy ghi chuyển đổi dòng điện đo được thành tín hiệu điện áp DC để theo dõi hoặc ghi lại biến thiên dòng điện.
• Có chức năng điều chỉnh điểm không khi đo dòng DC, hỗ trợ giảm sai lệch trước khi thực hiện phép đo.
• Hiển thị cảnh báo pin yếu và cho phép sử dụng bộ đổi nguồn AC tùy chọn khi cần vận hành liên tục.

Thông số kỹ thuật tiêu biểu

Hạng mục	Thông số
Dải đo dòng AC	200 mA, 2 A và 20 A
Dải đo dòng DC	2 A và 20 A
Độ phân giải nhỏ nhất khi đo AC	0,1 mA
Độ phân giải nhỏ nhất khi đo DC	1 mA
Đáp ứng tần số	DC, 40 Hz đến 2 kHz
Đường kính dây dẫn tối đa	7,5 mm
Ngõ ra máy ghi	200 mV DC tương ứng với toàn thang đo
Nguồn cấp	1 pin 9 V hoặc bộ đổi nguồn AC tùy chọn
Kích thước bộ hiển thị	142 × 64 × 26 mm
Kích thước cảm biến kẹp	153 × 23 × 18 mm
Khối lượng	Khoảng 220 g
Phụ kiện tiêu chuẩn	Hộp đựng, pin và tài liệu hướng dẫn

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng đo dòng điện

Ampe kìm AC/DC KYORITSU 2010 đo dòng điện bằng cách kẹp cảm biến quanh một dây dẫn đơn. Người dùng không cần tháo dây hoặc mắc nối tiếp thiết bị vào mạch, nhờ đó quá trình kiểm tra nhanh hơn và hạn chế tác động đến hệ thống đang vận hành.

Khi dây dẫn có dòng điện chạy qua, một từ trường được hình thành xung quanh dây. Cảm biến kẹp phát hiện từ trường này, chuyển đổi thành tín hiệu điện và đưa về bộ hiển thị để tính toán giá trị dòng điện. Khi đo DC, người dùng cần điều chỉnh điểm không trước khi kẹp dây và chú ý chiều dòng điện theo ký hiệu trên cảm biến.

Chức năng xuất tín hiệu đo

Ngõ ra cho máy ghi dữ liệu chuyển giá trị dòng AC hoặc DC thành điện áp DC tỷ lệ với dòng điện đầu vào. Khi kết nối với thiết bị ghi phù hợp, người dùng có thể theo dõi xu hướng thay đổi của dòng điện trong thời gian dài, phục vụ phân tích tải, kiểm tra dòng tiêu thụ hoặc phát hiện trạng thái vận hành bất thường.

Ứng dụng phù hợp

• Đo dòng tiêu thụ của thiết bị điện tử, mạch điều khiển và bộ nguồn điện áp thấp.
• Kiểm tra dòng AC/DC trong phòng thí nghiệm, bộ phận nghiên cứu, sửa chữa và bảo trì thiết bị.
• Đo trên các dây dẫn nhỏ nằm trong tủ điều khiển hoặc khu vực có không gian hạn chế.
• Theo dõi biến thiên dòng điện bằng máy ghi hoặc thiết bị thu thập dữ liệu tương thích.
• Kiểm tra các hệ thống DC điện áp thấp, bộ pin, thiết bị viễn thông và mạch điều khiển công nghiệp.

Lưu ý khi sử dụng

Thiết bị được thiết kế cho mạch điện áp thấp. Theo cảnh báo của nhà sản xuất, không được đo dòng điện trên mạch có điện áp vượt quá 60 V AC/DC. Chỉ kẹp một dây dẫn trong mỗi lần đo; nếu kẹp đồng thời dây đi và dây về, từ trường có thể triệt tiêu và làm kết quả không chính xác.

Đầu kim loại của ngàm kẹp không được cách điện hoàn toàn. Người sử dụng cần tránh để đầu kẹp chạm vào phần dẫn điện trần, không đo dây có đường kính lớn hơn giới hạn cho phép và không tác động lực mạnh lên cảm biến.

4. Cam kết và nơi mua hàng

Để lựa chọn đúng đồng hồ đo kẹp KYORITSU 2010 chính hãng, khách hàng nên kiểm tra đầy đủ model, dải đo, phụ kiện đi kèm và phạm vi điện áp của ứng dụng trước khi đặt hàng.

Hãy liên hệ và đặt mua sản phẩm chính hãng tại thietbicodien để được tư vấn về khả năng đáp ứng ứng dụng, tình trạng hàng, phụ kiện kết nối máy ghi và chính sách bảo hành phù hợp.

Câu hỏi thường gặp về KYORITSU 2010

KYORITSU 2010 đo được những loại dòng điện nào?

Thiết bị đo được cả dòng điện xoay chiều và dòng điện một chiều. Dải đo AC gồm 200 mA, 2 A và 20 A; dải đo DC gồm 2 A và 20 A.

Độ phân giải nhỏ nhất của model 2010 là bao nhiêu?

KYORITSU 2010 có độ phân giải tối thiểu 0,1 mA đối với dòng AC và 1 mA đối với dòng DC, phù hợp với các ứng dụng cần theo dõi dòng điện nhỏ.

Có thể dùng KYORITSU 2010 để đo trên lưới điện 220 V không?

Không nên sử dụng thiết bị để đo dòng trên mạch 220 V. Nhà sản xuất quy định model này chỉ dùng cho mạch điện áp thấp và không được thực hiện phép đo dòng trên mạch vượt quá 60 V AC/DC.

Khi đo có được kẹp đồng thời cả hai dây nguồn không?

Không. Cảm biến phải được kẹp quanh một dây dẫn đơn. Kẹp đồng thời dây đi và dây về có thể làm các từ trường triệt tiêu lẫn nhau, khiến kết quả hiển thị rất thấp hoặc bằng không.

KYORITSU 2010 có kết nối được với máy ghi dữ liệu không?

Có. Thiết bị được trang bị ngõ ra chuyển đổi dòng điện đo được thành tín hiệu điện áp DC, cho phép kết nối với máy ghi hoặc thiết bị đo tương thích thông qua dây tín hiệu phù hợp.

Đường kính dây dẫn tối đa có thể kẹp là bao nhiêu?

Ngàm kẹp của thiết bị phù hợp với dây dẫn có đường kính ngoài tối đa 7,5 mm. Ngàm phải đóng kín hoàn toàn quanh dây để bảo đảm kết quả đo ổn định.

KYORITSU 2010 có phải là ampe kìm True RMS không?

Tài liệu kỹ thuật của nhà sản xuất không công bố model 2010 là thiết bị True RMS. Vì vậy, không nên mặc định thiết bị có khả năng đo True RMS khi làm việc với các dạng sóng méo hoặc tải phi tuyến.
