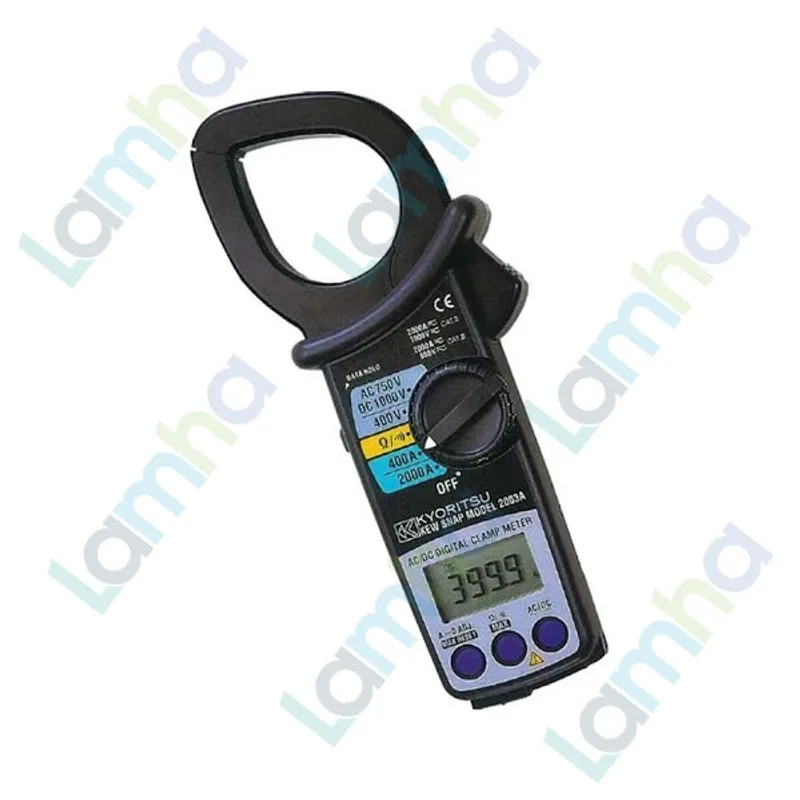

Đồng hồ đo kẹp AC/DC KYORITSU KEW 2003A

1) Giới thiệu đồng hồ đo kẹp AC/DC KYORITSU KEW 2003A

Đồng hồ đo kẹp AC/DC KYORITSU KEW 2003A là thiết bị đo điện cầm tay chuyên dùng để kiểm tra dòng điện xoay chiều và một chiều trong hệ thống điện công nghiệp. Thiết bị có khả năng đo dòng đến 2000 A, hàm kẹp lớn và tích hợp thêm các chức năng đo điện áp, điện trở, kiểm tra thông mạch, phù hợp cho công việc kiểm tra, bảo trì và xử lý sự cố điện.

KYORITSU là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1940 và chuyên nghiên cứu, sản xuất các dòng ampe kìm, đồng hồ vạn năng, máy đo cách điện, máy đo điện trở đất và thiết bị phân tích điện. Model KEW 2003A được cung cấp với xuất xứ Thái Lan theo thông tin sản phẩm, đáp ứng nhu cầu đo dòng lớn trong nhà máy, tủ điện, trạm phân phối và hệ thống thiết bị công suất cao.

Nội dung kỹ thuật của sản phẩm được đối chiếu theo trang sản phẩm, catalogue và hướng dẫn sử dụng chính hãng do KYORITSU công bố riêng cho KEW 2003A.

2) Ưu điểm và tính năng nổi bật của KEW 2003A

• Đo dòng AC/DC công suất lớn, thích hợp kiểm tra đường dây nguồn, thanh dẫn, động cơ, máy phát điện và thiết bị công nghiệp có dòng tải cao.
• Hàm kẹp dạng giọt nước giúp đưa thiết bị vào khu vực có nhiều dây dẫn hoặc không gian thao tác chật hẹp.
• Đo dòng không cần ngắt mạch, hỗ trợ kỹ thuật viên kiểm tra nhanh mà không phải tháo dây dẫn đang vận hành.
• Tích hợp đo điện áp AC/DC, điện trở và kiểm tra thông mạch, giúp giảm số lượng thiết bị cần mang theo khi bảo trì hiện trường.
• Chức năng Data Hold giữ giá trị trên màn hình, thuận tiện khi vị trí kẹp dây khó quan sát trực tiếp.
• Chế độ MAX ghi nhận và duy trì giá trị lớn nhất trong quá trình đo, hữu ích khi theo dõi tải biến đổi hoặc dòng khởi động.
• Nút Zero Adjust hỗ trợ điều chỉnh điểm không khi đo dòng DC ở dải đo phù hợp, giúp hạn chế ảnh hưởng của từ dư trước khi đo.
• Cổng OUTPUT cung cấp tín hiệu điện áp DC tỷ lệ với dòng điện đo được để kết nối máy ghi hoặc thiết bị theo dõi dài hạn.
• Chế độ ngủ tự động giúp giảm tiêu hao pin khi thiết bị không được thao tác trong một khoảng thời gian.
• Nắp che đầu cực giúp hạn chế thao tác nhầm giữa cổng đo điện áp, điện trở và cổng tín hiệu đầu ra.
• Thiết kế đáp ứng CAT IV 600 V và CAT III 1000 V, phù hợp sử dụng trong nhiều khu vực của hệ thống phân phối điện khi tuân thủ đúng hướng dẫn an toàn.

Thông số kỹ thuật tiêu biểu

Hạng mục	Thông số
Dòng điện AC	400 A / 2000 A; phạm vi đo đến 1999 A
Dòng điện DC	400 A / 2000 A; phạm vi đo đến ±1999 A
Độ phân giải dòng điện nhỏ nhất	0,1 A
Điện áp AC	400 V / 750 V
Điện áp DC	400 V / 1000 V
Điện trở	400 Ω / 4000 Ω
Kiểm tra thông mạch	Còi báo hoạt động tại mức điện trở 50 ± 35 Ω trở xuống
Đáp ứng tần số	40 Hz đến 1 kHz
Đường kính dây dẫn kẹp tối đa	Khoảng Ø55 mm
Ngõ ra máy ghi ở dải 400 A	DC 400 mV tương ứng AC/DC 400 A
Ngõ ra máy ghi ở dải 2000 A	DC 200 mV tương ứng AC/DC 2000 A
Tiêu chuẩn an toàn	IEC 61010-1, IEC 61010-031, IEC 61010-2-032, IEC 61010-2-033; CAT IV 600 V / CAT III 1000 V
Nguồn điện	2 pin R6/AA 1,5 V
Kích thước	250 × 105 × 49 mm
Khối lượng	Khoảng 530 g
Phụ kiện tiêu chuẩn	Dây đo M-7107A, hộp đựng M-9094, 2 pin R6/AA và hướng dẫn sử dụng
Phụ kiện tùy chọn	Dây tín hiệu đầu ra M-7256 và bộ chuyển đổi M-8008

3) Chức năng, nguyên lý hoạt động và ứng dụng

Nguyên lý đo dòng điện bằng hàm kẹp

Khi hàm kẹp bao quanh một dây dẫn, cảm biến dòng điện trong hàm kẹp nhận biết từ trường sinh ra bởi dòng điện chạy qua dây. Tín hiệu từ trường được chuyển đổi thành tín hiệu điện, xử lý bên trong thiết bị và hiển thị thành giá trị dòng điện trên màn hình LCD.

Phương pháp này cho phép đo dòng mà không cần cắt dây hoặc đấu nối ampe kế nối tiếp vào mạch. Khi thực hiện phép đo, người dùng chỉ được kẹp quanh một dây dẫn riêng lẻ. Kẹp đồng thời cả dây pha và dây trung tính hoặc nhiều dây có dòng ngược chiều có thể làm từ trường triệt tiêu và khiến kết quả không phản ánh đúng dòng tải.

Đo dòng điện AC và DC

Người dùng chọn dải dòng phù hợp, sử dụng nút AC/DC để chuyển chế độ và kẹp hàm đo quanh dây dẫn cần kiểm tra. Với phép đo dòng DC, nên đóng kín hàm kẹp khi chưa bao quanh dây và thực hiện điều chỉnh điểm không theo hướng dẫn trước khi đo. Chiều dòng điện đi qua hàm kẹp có thể ảnh hưởng đến dấu âm hoặc dương hiển thị trên màn hình.

Khả năng đo dòng AC/DC đến 2000 A giúp KEW 2003A phù hợp kiểm tra dòng tải của động cơ công suất lớn, máy nén, máy hàn, máy phát điện, bộ lưu điện, hệ thống ắc quy, thanh cái và đường dây cấp nguồn chính.

Đo điện áp, điện trở và kiểm tra thông mạch

Khi đo điện áp hoặc điện trở, người dùng kết nối dây đo vào cổng COM và V/Ω, sau đó lựa chọn đúng chức năng trên núm xoay. Phép đo điện áp được thực hiện bằng cách đặt hai đầu que đo vào hai điểm cần kiểm tra trên mạch.

Đối với phép đo điện trở và kiểm tra thông mạch có còi báo, mạch điện phải được ngắt nguồn và xác nhận không còn điện áp trước khi kết nối que đo. Còi thông mạch giúp kỹ thuật viên nhanh chóng kiểm tra dây dẫn, tiếp điểm, cầu chì và các kết nối điện mà không phải liên tục quan sát màn hình.

Chức năng MAX, giữ dữ liệu và ngõ ra máy ghi

Chế độ MAX duy trì giá trị lớn nhất xuất hiện trong khoảng thời gian theo dõi, hỗ trợ phát hiện mức tải cao nhất hoặc dòng tăng đột ngột. Data Hold đóng băng giá trị đang hiển thị để người dùng đưa thiết bị ra khỏi vị trí khó quan sát rồi mới đọc kết quả.

Ngõ ra kết nối máy ghi tạo tín hiệu DC tỷ lệ với dòng điện đang đo. Khi sử dụng dây đầu ra tùy chọn và thiết bị ghi phù hợp, chức năng này có thể phục vụ theo dõi biến thiên dòng tải trong thời gian dài. Ngõ ra chỉ được dùng cho phép đo dòng điện và phải tuân thủ đúng sơ đồ kết nối trong tài liệu hướng dẫn.

Ứng dụng thực tế

• Đo và so sánh dòng tải giữa các pha trong tủ điện ba pha.
• Kiểm tra mức tiêu thụ dòng của động cơ, máy bơm, quạt công nghiệp và máy nén.
• Theo dõi dòng sạc, dòng xả trong hệ thống nguồn DC và bộ ắc quy.
• Kiểm tra máy phát điện, bộ lưu điện UPS và hệ thống cấp nguồn dự phòng.
• Phát hiện quá tải, mất cân bằng pha hoặc thiết bị vận hành bất thường.
• Đo điện áp, điện trở và kiểm tra tính liên tục trong quá trình bảo trì hệ thống điện.
• Ghi nhận xu hướng dòng tải bằng máy ghi thông qua cổng tín hiệu đầu ra.

Lưu ý khi sử dụng

• Kiểm tra tình trạng vỏ máy, hàm kẹp, dây đo và lớp cách điện trước mỗi lần sử dụng.
• Chọn đúng chức năng và dải đo trước khi đưa thiết bị vào mạch điện.
• Không đo dòng điện khi dây đo vẫn đang kết nối với thiết bị.
• Không đo điện trở hoặc thông mạch trên mạch đang mang điện.
• Luôn giữ ngón tay và bàn tay phía sau màng chắn an toàn của máy và que đo.
• Không vượt quá điện áp, dòng điện hoặc danh mục đo được nhà sản xuất quy định.
• Hàm kẹp phải đóng hoàn toàn và không có dị vật tại bề mặt tiếp xúc khi đo.
• Sử dụng đầy đủ phương tiện bảo hộ điện và tuân thủ quy trình an toàn tại nơi làm việc.

4) Cam kết và nơi mua hàng

Để mua đồng hồ đo kẹp KYORITSU KEW 2003A chính hãng, khách hàng có thể đặt hàng trực tiếp tại thietbicodien. Sản phẩm được tư vấn theo đúng nhu cầu đo dòng AC/DC, môi trường sử dụng và yêu cầu an toàn của hệ thống điện.

thietbicodien hỗ trợ kiểm tra đúng model, cung cấp thông tin kỹ thuật, phụ kiện đi kèm và chính sách bảo hành theo điều kiện bán hàng. Khách hàng nên cung cấp dải dòng cần đo, kích thước dây dẫn và vị trí sử dụng để được tư vấn lựa chọn thiết bị phù hợp, tránh mua sai tính năng hoặc sai cấp an toàn.

Câu hỏi thường gặp về KYORITSU KEW 2003A

KEW 2003A có đo được cả dòng AC và DC không?

Có. KEW 2003A đo được dòng điện AC và DC với hai dải lựa chọn, đáp ứng nhu cầu kiểm tra cả hệ thống điện xoay chiều và nguồn một chiều công suất lớn.

Có cần ngắt dây dẫn khi đo dòng bằng KEW 2003A không?

Không. Người dùng mở hàm kẹp và kẹp quanh một dây dẫn riêng lẻ nên không phải cắt dây hoặc đấu thiết bị nối tiếp vào mạch. Tuy nhiên, mọi thao tác vẫn phải tuân thủ quy trình an toàn điện tại hiện trường.

KEW 2003A có đo được điện áp và điện trở không?

Có. Thiết bị hỗ trợ đo điện áp AC/DC, điện trở và kiểm tra thông mạch bằng bộ dây đo kết nối vào cổng COM và V/Ω. Khi đo điện trở hoặc thông mạch, mạch phải được ngắt điện hoàn toàn.

Hàm kẹp của KEW 2003A phù hợp với dây dẫn lớn không?

Có. Hàm kẹp có khả năng bao quanh dây dẫn có đường kính lớn theo giới hạn được nêu trong bảng thông số, phù hợp với nhiều dây nguồn và cáp điện công nghiệp. Người dùng vẫn cần kiểm tra kích thước thực tế của cáp trước khi lựa chọn.

Chức năng MAX trên KEW 2003A dùng để làm gì?

Chức năng MAX ghi nhận và hiển thị giá trị lớn nhất xuất hiện trong quá trình đo. Chức năng này hữu ích khi cần kiểm tra tải cực đại hoặc theo dõi một đại lượng thay đổi mà người dùng không thể quan sát liên tục.

Cổng OUTPUT của KEW 2003A có tác dụng gì?

Cổng OUTPUT cung cấp tín hiệu điện áp DC tỷ lệ với dòng điện đo được để kết nối với máy ghi hoặc thiết bị thu thập dữ liệu phù hợp. Người dùng cần sử dụng đúng dây đầu ra tùy chọn và không được cấp điện áp từ bên ngoài vào cổng này.

KEW 2003A có phù hợp sử dụng trong tủ điện công nghiệp không?

Có. Thiết bị phù hợp kiểm tra dòng tải, điện áp, sự mất cân bằng pha và tình trạng kết nối trong tủ điện, bảng phân phối hoặc hệ thống máy móc. Việc sử dụng phải nằm trong giới hạn danh mục đo và điều kiện an toàn do KYORITSU quy định.

Bộ sản phẩm KEW 2003A tiêu chuẩn gồm những gì?

Bộ tiêu chuẩn gồm thân máy, dây đo, hộp đựng, pin và hướng dẫn sử dụng theo danh mục phụ kiện trong bảng thông số. Dây kết nối ngõ ra máy ghi là phụ kiện tùy chọn và có thể cần đặt mua riêng.
