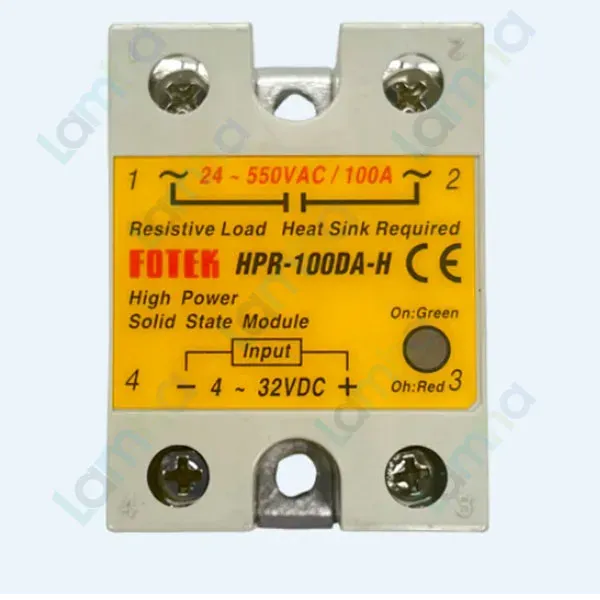

Module bán dẫn một pha có bảo vệ quá nhiệt Fotek HPR-100DA-H (Input: 4 ~ 32VDC, Output: 24 ~ 550VAC, 100A)

1. Giới thiệu module bán dẫn Fotek HPR-100DA-H

Module bán dẫn một pha có bảo vệ quá nhiệt Fotek HPR-100DA-H là thiết bị đóng cắt tải AC công suất lớn bằng tín hiệu điều khiển DC. Sản phẩm thuộc dòng HPR-DA cao áp, phù hợp cho các hệ thống gia nhiệt và máy móc công nghiệp cần đóng cắt thường xuyên, vận hành ổn định và không sử dụng tiếp điểm cơ khí.

Fotek là thương hiệu thiết bị điều khiển và tự động hóa công nghiệp có trụ sở tại Đài Loan. Model HPR-100DA-H có xuất xứ Đài Loan, được thiết kế cho tải AC một pha với khả năng chịu dòng và điện áp cao.

2. Ưu điểm và tính năng nổi bật

• Đóng cắt tải AC một pha công suất lớn bằng tín hiệu điều khiển DC, thuận tiện khi kết nối với PLC, bộ điều khiển nhiệt độ hoặc mạch điều khiển tự động phù hợp.
• Công nghệ đóng cắt tại điểm không Zero Cross giúp hạn chế nhiễu điện từ EMI/RFI và giảm xung phát sinh trong quá trình chuyển mạch.
• Tích hợp mạch bảo vệ quá nhiệt, tự ngắt đầu ra khi nhiệt độ vượt ngưỡng bảo vệ và khôi phục khi nhiệt độ giảm về mức an toàn.
• Khả năng chịu dòng xung và điện áp đỉnh cao, thích hợp với môi trường công nghiệp có nhiễu và dao động tải.
• Độ bền điện môi và điện trở cách điện cao, hỗ trợ cách ly an toàn giữa mạch điều khiển và mạch tải.
• Không có tiếp điểm cơ khí nên vận hành êm, không phát sinh tia lửa tiếp điểm và phù hợp với chu kỳ đóng cắt lặp lại.
• Phù hợp các tiêu chuẩn liên quan đến thiết bị đóng cắt bán dẫn và an toàn điện được công bố cho dòng HPR-DA.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu module	Module bán dẫn công suất cao một pha, loại cao áp DC sang AC
Điện áp điều khiển đầu vào	4–32 VDC
Điện áp tắt đầu vào	Dưới 3,0 VDC
Dòng kích	Tối đa 12 mA
Điện áp tải đầu ra	24–550 VAC
Dòng tải định mức	Tối đa 100 A, áp dụng cho tải thuần trở
Phương thức điều khiển	Đóng cắt tại điểm không Zero Cross
Thời gian đáp ứng	8,3 ms tại 60 Hz
Dòng rò trạng thái tắt	Tối đa 5 mA
Bảo vệ quá nhiệt	Ngắt đầu ra trên 120°C; khôi phục dưới 110°C
Dòng xung chịu đựng	1750 A
Điện áp đỉnh chịu đựng	1200 VAC
Giá trị I²t tham chiếu	7200 A²s
Khả năng miễn nhiễm xung đầu vào	2 kV theo EN 61000-4-4
Độ bền điện môi	4 kVrms theo EN 60950/VDE 0805
Điện trở cách điện	100 MΩ tại 500 VDC
Môi trường làm việc	-40 đến +80°C; độ ẩm tương đối 35–85%
Tiêu chuẩn và dấu phù hợp	EN 60947-4-3, EN 60950; CE và RoHS theo tài liệu dòng sản phẩm

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

Fotek HPR-100DA-H thực hiện chức năng đóng hoặc ngắt nguồn AC một pha cấp cho tải theo trạng thái của tín hiệu DC tại đầu vào. Thiết bị thường được sử dụng làm phần tử công suất trung gian giữa bộ điều khiển và tải điện có dòng làm việc lớn.

Nguyên lý hoạt động

Khi đầu vào nhận tín hiệu điều khiển hợp lệ, mạch công suất chờ thời điểm điện áp AC đi qua vùng điểm không để dẫn điện. Khi mất tín hiệu điều khiển, đầu ra cũng ngắt theo nguyên tắc chuyển mạch điểm không. Cơ chế này giúp giảm nhiễu EMI/RFI và hạn chế tác động điện lên tải so với chuyển mạch tại vị trí bất kỳ của dạng sóng.

Mạch giám sát nhiệt độ tích hợp sẽ ngắt đầu ra nếu nhiệt độ module vượt ngưỡng bảo vệ. Sau khi thiết bị được làm mát xuống dưới ngưỡng khôi phục, đầu ra có thể hoạt động trở lại. Chức năng này hỗ trợ bảo vệ module nhưng không thay thế cầu chì bán dẫn, aptomat, hệ thống cảnh báo hoặc giải pháp tản nhiệt phù hợp.

Ứng dụng điển hình

• Điều khiển điện trở gia nhiệt trong lò sấy, lò nhiệt và tủ gia nhiệt công nghiệp.
• Máy ép nhiệt, máy đóng gói, máy hàn miệng túi và dây chuyền chế biến thực phẩm.
• Thiết bị gia nhiệt trong ngành nhựa, cao su, dệt, in và xử lý bề mặt.
• Tủ điều khiển nhiệt độ sử dụng PLC hoặc bộ điều khiển nhiệt có ngõ ra DC tương thích.
• Đóng cắt tải thuần trở, tải điện dung hoặc tải cảm chưa bão hòa sau khi đã tính toán dòng khởi động, xung điện áp và hệ số giảm tải.

Dòng định mức của module được công bố cho tải thuần trở. Khi sử dụng thực tế, cần lựa chọn dòng làm việc theo loại tải, nhiệt độ tủ điện và điều kiện thông gió; đồng thời lắp tản nhiệt, quạt làm mát và cầu chì bán dẫn đúng thiết kế. Bề mặt tiếp xúc với tản nhiệt cần được xử lý bằng vật liệu dẫn nhiệt thích hợp.

4. Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua module bán dẫn Fotek HPR-100DA-H chính hãng có thể liên hệ thietbicodien để được tư vấn lựa chọn thiết bị, kiểm tra khả năng tương thích với tải và xây dựng phương án bảo vệ, tản nhiệt phù hợp cho tủ điện công nghiệp.

thietbicodien cam kết cung cấp sản phẩm đúng model, đúng thông tin kỹ thuật và hỗ trợ khách hàng lựa chọn thiết bị theo yêu cầu vận hành thực tế.

Câu hỏi thường gặp (FAQ)

Fotek HPR-100DA-H là relay bán dẫn hay bộ điều chỉnh công suất?

Đây là relay bán dẫn công suất cao một pha hoạt động theo chế độ đóng hoặc ngắt bằng tín hiệu DC. Sản phẩm không phải bộ điều chỉnh công suất tuyến tính theo tín hiệu analog.

HPR-100DA-H có thể kết nối trực tiếp với PLC không?

Có thể nếu ngõ ra DC của PLC nằm trong dải điều khiển và đáp ứng dòng kích được nêu trong bảng thông số. Cần kiểm tra kiểu ngõ ra, cực tính và sơ đồ đấu dây trước khi kết nối.

Công nghệ Zero Cross mang lại lợi ích gì?

Zero Cross cho phép module chuyển trạng thái gần điểm điện áp AC bằng không, nhờ đó giúp giảm nhiễu điện từ và hạn chế xung chuyển mạch. Phương thức này đặc biệt phù hợp với điều khiển tải gia nhiệt.

Bảo vệ quá nhiệt có thay thế cầu chì được không?

Không. Bảo vệ quá nhiệt chỉ phản ứng với nhiệt độ của module; cầu chì bán dẫn vẫn cần thiết để hạn chế hư hỏng khi tải bị ngắn mạch hoặc xuất hiện dòng sự cố lớn.

HPR-100DA-H có cần lắp tản nhiệt và quạt làm mát không?

Có. Khi đóng cắt tải công suất lớn, module phải được lắp trên tản nhiệt phù hợp; quạt làm mát có thể cần thiết tùy dòng tải, nhiệt độ môi trường và thiết kế tủ điện. Cần sử dụng keo hoặc tấm dẫn nhiệt khi lắp module lên tản nhiệt.

Dòng tải tối đa có áp dụng cho mọi loại tải không?

Không. Giá trị dòng công bố được xác định cho tải thuần trở. Với đèn, biến áp, động cơ, tải điện dung hoặc tải có dòng khởi động lớn, phải tính hệ số dự phòng và giảm tải theo đặc tính thực tế.

Đầu ra đã ngắt có hoàn toàn không còn điện không?

Không nên xem relay bán dẫn như thiết bị cách ly an toàn vì đầu ra vẫn có dòng rò ở trạng thái tắt. Trước khi lắp đặt hoặc bảo trì, phải cắt nguồn bằng thiết bị cách ly cơ khí phù hợp và kiểm tra hết điện.
