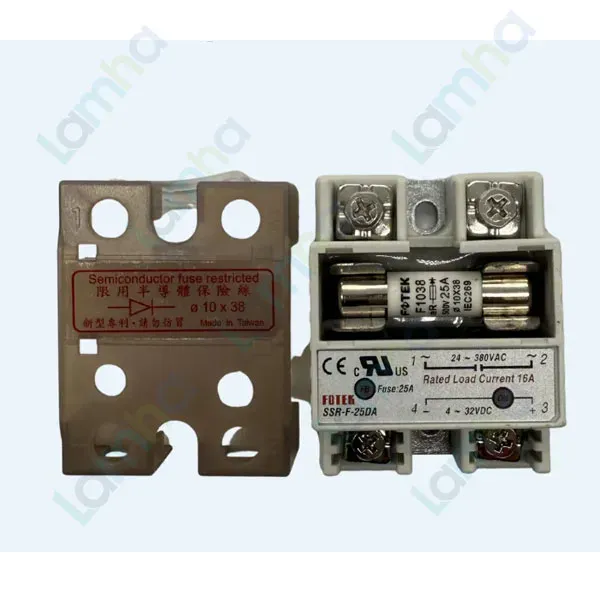

Module bán dẫn một pha có cầu chì Fotek SSR-F-25 DA (Input: 4 ~ 32VDC, Output: 24 ~ 380VAC, 25A)

Giới thiệu module bán dẫn một pha có cầu chì Fotek SSR-F-25DA

Module bán dẫn một pha có cầu chì Fotek SSR-F-25DA là thiết bị đóng cắt tải điện xoay chiều bằng tín hiệu điều khiển một chiều. Sản phẩm thuộc dòng SSR-F-DA của Fotek, thương hiệu thiết bị điều khiển công nghiệp có trụ sở tại Đài Bắc, Đài Loan.

Khác với relay điện cơ, module sử dụng linh kiện bán dẫn nên không có tiếp điểm chuyển động, phù hợp với các hệ thống cần đóng cắt tải AC thường xuyên. Cầu chì được tích hợp giúp bảo vệ mạch công suất thuận tiện hơn khi xảy ra sự cố dòng điện.

Cần lưu ý rằng con số 25 A của phiên bản này là dòng định mức của cầu chì. Theo thông tin kỹ thuật do hãng công bố, dòng tải tối đa của module thấp hơn và phải được lựa chọn theo bảng thông số dưới đây.

Ưu điểm và tính năng nổi bật của Fotek SSR-F-25DA

• Điều khiển DC, đóng cắt tải AC một pha, dễ kết nối với PLC, bộ điều khiển nhiệt độ và các mạch điều khiển công nghiệp.
• Tích hợp cầu chì trong cùng module, giúp thiết kế tủ điện gọn hơn và thuận tiện khi kiểm tra, bảo trì.
• Mạch bảo vệ quá nhiệt hỗ trợ bảo vệ module khi nhiệt độ bên trong tăng cao.
• Độ bền điện môi và điện trở cách điện cao, tạo sự cách ly giữa mạch điều khiển điện áp thấp và mạch tải AC.
• Khả năng chịu dòng xung và điện áp xung tốt, phù hợp với môi trường điều khiển công nghiệp.
• Không có tiếp điểm cơ khí nên hạn chế hồ quang, tiếng ồn và hiện tượng mòn tiếp điểm khi vận hành.
• Dòng sản phẩm được công bố phù hợp các tiêu chuẩn EN 60947-4-3 và EN 60950.

Thông số kỹ thuật chính

Thông số	Giá trị
Loại module	SSR một pha có cầu chì, điều khiển DC và đóng cắt AC
Điện áp ngõ vào điều khiển	4–32 VDC
Điện áp tải danh định tối đa	24–380 VAC
Dòng tải tối đa	16 A
Dòng định mức cầu chì	25 A
Độ bền điện môi	Trên 4 kV
Điện trở cách điện	Trên 100 MΩ tại 500 VDC
Bảo vệ quá nhiệt	Mạch bảo vệ tại 120°C
Tiêu chuẩn phù hợp	EN 60947-4-3 và EN 60950

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng

SSR-F-25DA nhận tín hiệu điều khiển DC từ PLC, bộ điều khiển nhiệt độ hoặc mạch điều khiển, sau đó thực hiện đóng hoặc ngắt nguồn AC cấp cho tải. Thiết bị tạo sự cách ly giữa phần điều khiển điện áp thấp và phần công suất, hỗ trợ tăng độ an toàn và ổn định cho hệ thống.

Nguyên lý hoạt động

Khi ngõ vào nhận tín hiệu DC hợp lệ, mạch cách ly bên trong kích hoạt phần tử bán dẫn công suất để dòng điện AC đi qua tải. Khi tín hiệu điều khiển bị loại bỏ, phần tử công suất chuyển về trạng thái ngắt. Quá trình này không sử dụng tiếp điểm cơ khí nên thích hợp với các chu kỳ đóng cắt lặp lại.

Cầu chì tích hợp nằm trong nhánh công suất và có nhiệm vụ ngắt mạch khi xuất hiện dòng sự cố vượt khả năng cho phép. Mạch bảo vệ nhiệt hỗ trợ hạn chế hư hỏng do nhiệt độ module tăng cao. Khi lắp đặt, cần lựa chọn tản nhiệt phù hợp, bảo đảm thông gió và tính toán dòng tải theo điều kiện vận hành thực tế.

Ứng dụng tiêu biểu

• Điều khiển điện trở gia nhiệt trong lò sấy, máy ép nhựa và máy đóng gói.
• Đóng cắt tải AC trong tủ điều khiển nhiệt độ và dây chuyền sản xuất.
• Kết hợp với PLC, bộ điều khiển PID hoặc cảm biến nhiệt để tự động hóa quá trình gia nhiệt.
• Điều khiển đèn, thiết bị nhiệt và các tải AC một pha phù hợp với đặc tính của module.
• Thay thế relay điện cơ trong hệ thống cần đóng cắt thường xuyên, vận hành êm và giảm bảo trì tiếp điểm.

Cam kết và nơi mua Fotek SSR-F-25DA chính hãng

Để lựa chọn đúng module bán dẫn Fotek chính hãng, khách hàng cần kiểm tra chính xác mã sản phẩm, điện áp điều khiển, điện áp tải, dòng tải thực tế và yêu cầu tản nhiệt của hệ thống. Không nên lựa chọn thiết bị chỉ dựa trên trị số cầu chì ghi trong mã hàng.

Liên hệ thietbicodien để mua Fotek SSR-F-25DA chính hãng, được tư vấn lựa chọn module, cầu chì, tản nhiệt và phương án lắp đặt phù hợp với ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

Fotek SSR-F-25DA dùng để làm gì?

Sản phẩm dùng tín hiệu DC để đóng cắt tải AC một pha, thường được ứng dụng trong hệ thống gia nhiệt, máy công nghiệp và tủ điều khiển tự động.

SSR-F-25DA có phải là module tải tối đa 25 A không?

Không. Con số này tương ứng với dòng định mức cầu chì tích hợp; khả năng tải tối đa của module phải được xác định theo bảng thông số kỹ thuật của hãng.

Thiết bị có sẵn cầu chì bảo vệ không?

Có. Đây là SSR một pha tích hợp cầu chì, giúp ngắt nhánh công suất khi xuất hiện dòng sự cố vượt mức cho phép. Hệ thống vẫn cần thiết bị bảo vệ và cách ly nguồn phù hợp ở phía cấp điện.

SSR-F-25DA có cần lắp tản nhiệt không?

Có. Module bán dẫn phát sinh nhiệt khi dẫn dòng, vì vậy cần sử dụng tản nhiệt phù hợp, lắp đặt thông thoáng và giảm tải theo nhiệt độ môi trường nếu cần.

Có thể điều khiển SSR-F-25DA bằng PLC không?

Có thể, nếu ngõ ra của PLC cung cấp tín hiệu DC nằm trong dải điều khiển quy định và được đấu đúng cực tính theo sơ đồ của nhà sản xuất.

SSR-F-25DA có điều khiển trực tiếp tải DC được không?

Không. Đây là phiên bản DC điều khiển AC, được thiết kế để đóng cắt tải xoay chiều một pha; không nên sử dụng cho tải DC.

Khi chọn module cần kiểm tra những yếu tố nào?

Cần kiểm tra điện áp điều khiển, điện áp nguồn tải, dòng làm việc liên tục, đặc tính tải, dòng khởi động, nhiệt độ môi trường, tản nhiệt và phương án bảo vệ của toàn bộ mạch.
