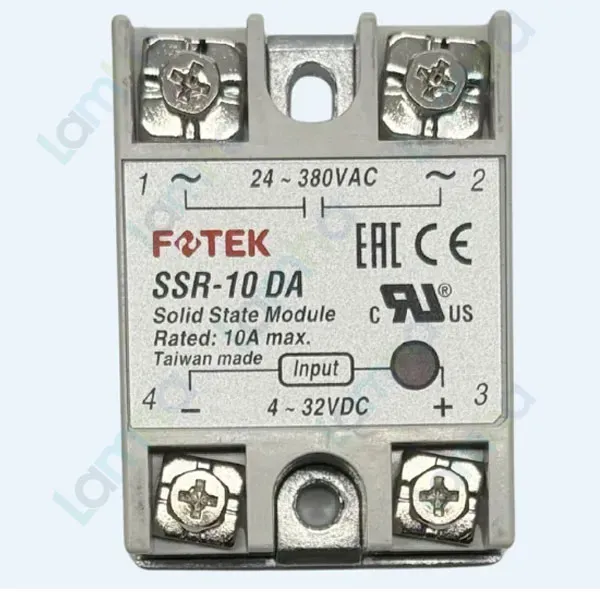

Module bán dẫn một pha Fotek SSR-10DA (Input: 4 ~ 32VDC, Output: 24 ~ 380VAC, 10A)

Giới thiệu module bán dẫn một pha Fotek SSR-10DA

Module bán dẫn một pha Fotek SSR-10DA là relay bán dẫn loại DC-to-AC, dùng tín hiệu điều khiển một chiều để đóng cắt tải xoay chiều một pha. Sản phẩm phù hợp với các hệ thống cần chuyển mạch thường xuyên, vận hành êm và không phát sinh tia lửa điện tại tiếp điểm như relay cơ khí.

Fotek là thương hiệu thiết bị điều khiển công nghiệp có trụ sở tại Đài Bắc, Đài Loan. Hãng phát triển nhiều dòng cảm biến, bộ điều khiển nhiệt độ và module bán dẫn phục vụ dây chuyền tự động hóa, máy móc sản xuất và tủ điện công nghiệp.

Ưu điểm và tính năng nổi bật

• Điều khiển DC, đóng cắt tải AC, thuận tiện kết nối với PLC, bộ điều khiển nhiệt độ và các mạch điều khiển điện áp thấp.
• Đóng cắt tại điểm không giúp hạn chế nhiễu điện từ và giảm tác động của dòng điện tức thời khi chuyển trạng thái.
• Không sử dụng tiếp điểm cơ khí nên vận hành không gây tiếng động, không rung tiếp điểm và phù hợp với chu kỳ đóng cắt lặp lại.
• Cách ly điện giữa mạch điều khiển và mạch tải, góp phần bảo vệ thiết bị điều khiển điện áp thấp.
• Dòng SSR-DA được Fotek công bố có khả năng chịu xung dòng, chịu xung áp và tích hợp chức năng bảo vệ quá nhiệt.
• Kết cấu module bắt vít thuận tiện lắp trên bề mặt tủ điện hoặc bộ tản nhiệt phù hợp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại thiết bị	Module bán dẫn một pha
Kiểu chuyển đổi	DC sang AC
Điện áp điều khiển đầu vào	4–32 VDC
Điện áp tải định mức	24–380 VAC
Dòng tải định mức tối đa	10 A
Phương thức kích	Đóng cắt tại điểm không
Điện trở cách ly	Trên 100 MΩ tại 500 VDC
Độ bền điện môi	Trên 4 kV
Ngưỡng bảo vệ quá nhiệt của dòng sản phẩm	120°C
Tiêu chuẩn công bố cho dòng SSR-DA	EN 60947-4-3 và EN 60950

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng

SSR-10DA thực hiện chức năng đóng hoặc ngắt nguồn điện xoay chiều cấp cho tải theo tín hiệu điều khiển một chiều. Thiết bị tạo giao diện cách ly giữa bộ điều khiển và mạch công suất, phù hợp với những hệ thống cần đóng cắt tự động và có tần suất hoạt động cao.

Nguyên lý hoạt động

Khi đầu vào nhận tín hiệu điều khiển hợp lệ, mạch cách ly quang và mạch kích bên trong sẽ điều khiển phần tử bán dẫn công suất dẫn điện gần thời điểm điện áp xoay chiều đi qua điểm không. Khi tín hiệu điều khiển mất, phần tử công suất ngừng dẫn khi dòng tải đi qua điểm không, từ đó ngắt nguồn cấp cho tải.

Do là thiết bị bán dẫn, module vẫn phát nhiệt khi mang tải và có thể tồn tại dòng rò nhỏ ở trạng thái ngắt. Khi thiết kế tủ điện cần lựa chọn tản nhiệt SSR, thiết bị bảo vệ và tiết diện dây dẫn phù hợp với tải thực tế, nhiệt độ môi trường cũng như chế độ làm việc. Với tải cảm hoặc tải có dòng khởi động lớn, cần tính hệ số dự phòng thay vì lựa chọn chỉ theo dòng vận hành ổn định.

Ứng dụng

• Điều khiển điện trở gia nhiệt trong máy đóng gói, máy ép nhựa, lò sấy và tủ nhiệt.
• Nhận tín hiệu từ bộ điều khiển PID hoặc PLC để đóng cắt tải xoay chiều một pha.
• Điều khiển đèn, van điện từ và các tải AC phù hợp với đặc tính của module.
• Thay thế relay cơ trong các ứng dụng cần chuyển mạch thường xuyên, vận hành yên tĩnh và giảm hao mòn tiếp điểm.
• Tích hợp trong tủ điều khiển máy móc, dây chuyền sản xuất và hệ thống tự động hóa công nghiệp.

Cam kết và nơi mua hàng

Để chọn đúng relay bán dẫn Fotek chính hãng, khách hàng cần đối chiếu điện áp điều khiển, loại tải, dòng khởi động, điều kiện tản nhiệt và phương án bảo vệ trước khi lắp đặt. Mua Fotek SSR-10DA tại thietbicodien để được tư vấn lựa chọn sản phẩm, bộ tản nhiệt và phụ kiện phù hợp với yêu cầu của hệ thống.

Câu hỏi thường gặp (FAQ)

Fotek SSR-10DA dùng để điều khiển tải AC hay DC?

Sản phẩm nhận tín hiệu điều khiển DC nhưng đầu ra được thiết kế để đóng cắt tải AC một pha. Không sử dụng đầu ra của module để đóng cắt tải một chiều.

SSR-10DA có thể kết nối trực tiếp với PLC không?

Có thể nếu ngõ ra của PLC là tín hiệu DC tương thích với đầu vào của module và đáp ứng yêu cầu dòng kích. Khi đấu nối phải tuân thủ đúng cực tính đầu vào được ghi trên thiết bị.

Dòng tải 10 A có phải là dòng sử dụng an toàn trong mọi điều kiện không?

Không. Đây là dòng tải định mức tối đa theo công bố của model. Dòng sử dụng thực tế còn phụ thuộc loại tải, dòng khởi động, nhiệt độ môi trường, khả năng tản nhiệt và chế độ đóng cắt.

Fotek SSR-10DA có cần lắp bộ tản nhiệt không?

Nhu cầu tản nhiệt phụ thuộc dòng tải và điều kiện lắp đặt. Khi module làm việc với dòng đáng kể hoặc hoạt động liên tục, nên tính toán bộ tản nhiệt phù hợp và bảo đảm bề mặt tiếp xúc truyền nhiệt tốt.

Đóng cắt tại điểm không mang lại lợi ích gì?

Cơ chế này cho phép module chuyển trạng thái gần thời điểm điện áp AC đi qua mức không, qua đó hỗ trợ giảm nhiễu điện từ và hạn chế tác động chuyển mạch đối với nhiều loại tải.

Có thể dùng SSR-10DA để điều chỉnh công suất tuyến tính không?

Không theo phương thức điều chỉnh góc pha liên tục. Đây là module đóng/ngắt tại điểm không, phù hợp với điều khiển ON/OFF hoặc điều khiển theo chu kỳ thời gian từ bộ điều khiển tương thích.

Tại sao tải vẫn có thể xuất hiện điện áp khi SSR đang ngắt?

SSR có thể tồn tại dòng rò nhỏ ở trạng thái ngắt. Vì vậy không được xem đầu ra là đã cách ly an toàn; phải ngắt nguồn bằng thiết bị cách ly phù hợp trước khi kiểm tra, đấu dây hoặc bảo trì tải.
