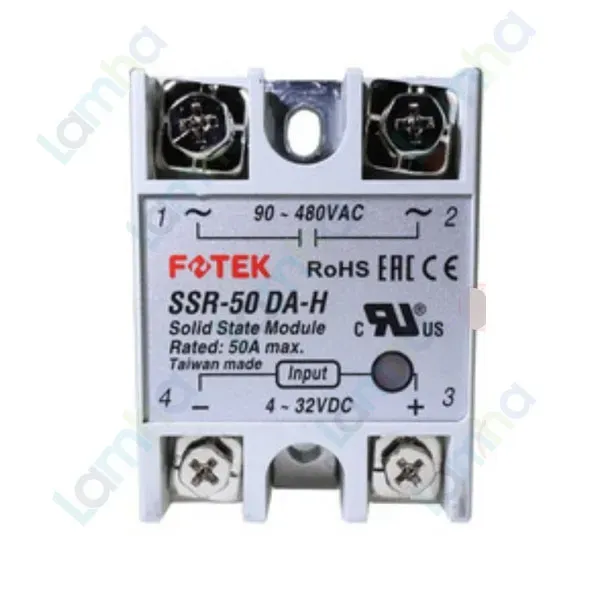

Module bán dẫn một pha Fotek SSR-50DA-H (Input: 4 ~ 32 VDC, Output: 90 ~ 480 VAC, 50A)

Giới thiệu Module bán dẫn một pha Fotek SSR-50DA-H

Module bán dẫn một pha Fotek SSR-50DA-H là thiết bị đóng cắt không tiếp điểm thuộc dòng SSR-DA điện áp cao, dùng tín hiệu điều khiển một chiều để đóng hoặc ngắt tải xoay chiều. Sản phẩm phù hợp với hệ thống tự động hóa cần chuyển mạch thường xuyên, vận hành êm và hạn chế hồ quang tại tiếp điểm.

Fotek là thương hiệu thiết bị điều khiển công nghiệp được thành lập tại Đài Bắc, Đài Loan từ năm 1985. Hãng tập trung nghiên cứu và sản xuất cảm biến, bộ điều khiển nhiệt độ, bộ điều chỉnh công suất và relay bán dẫn phục vụ máy móc công nghiệp. Model này có xuất xứ Đài Loan.

Ưu điểm và tính năng nổi bật

• Relay bán dẫn một pha 50A đáp ứng nhu cầu đóng cắt tải AC công suất lớn trong hệ thống điều khiển công nghiệp.
• Không sử dụng tiếp điểm cơ khí nên đóng cắt êm, không phát sinh tia lửa tiếp điểm và ít bị ảnh hưởng bởi rung động.
• Đóng cắt tại điểm điện áp qua zero, góp phần giảm nhiễu điện từ và hạn chế dòng điện biến thiên đột ngột khi bật tải.
• Cách ly điện tốt giữa mạch điều khiển và mạch tải, giúp bảo vệ bộ điều khiển, PLC hoặc bộ điều khiển nhiệt độ.
• Khả năng chịu điện áp và dòng điện xung cao, phù hợp với môi trường máy móc công nghiệp.
• Tích hợp mạch bảo vệ quá nhiệt 120°C theo đặc tính công bố của dòng SSR-DA.
• Không có bộ phận chuyển động cơ khí, thích hợp cho ứng dụng cần chu kỳ đóng cắt lặp lại nhiều lần.
• Tuân thủ các tiêu chuẩn được Fotek công bố cho dòng sản phẩm gồm EN 60947-4-3 và EN 60950.

Thông số kỹ thuật tiêu biểu của SSR-50DA-H

Thông số	Giá trị
Loại thiết bị	Module bán dẫn một pha
Kiểu chuyển đổi	DC sang AC, loại điện áp cao
Điện áp điều khiển ngõ vào	4–32 VDC
Điện áp tải làm việc	90–480 VAC
Dòng tải tối đa	50 A
Phương thức kích	Kích tại điểm điện áp qua zero
Độ bền điện môi	Lớn hơn 4 kV theo công bố hiện hành của dòng SSR-DA
Điện trở cách điện	Lớn hơn 100 MΩ tại 500 VDC
Bảo vệ nhiệt	Mạch bảo vệ quá nhiệt ở 120°C
Tiêu chuẩn phù hợp	EN 60947-4-3 và EN 60950

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng đóng cắt tải

SSR-50DA-H đóng vai trò công tắc điện tử đặt giữa nguồn AC và tải. Thiết bị nhận lệnh từ PLC, bộ điều khiển nhiệt độ hoặc mạch điều khiển DC, sau đó điều khiển trạng thái cấp điện cho tải mà không cần tiếp điểm cơ khí.

Nguyên lý hoạt động

Khi ngõ vào nhận tín hiệu điều khiển hợp lệ, tầng cách ly truyền lệnh sang phần tử bán dẫn công suất ở ngõ ra. Mạch zero-cross chờ điện áp xoay chiều tiến gần điểm không rồi mới kích phần tử công suất dẫn điện. Khi tín hiệu điều khiển bị loại bỏ, module ngừng kích và tải được ngắt khi dòng điện AC đi qua điểm không.

Nguyên lý này giúp giảm nhiễu khi đóng cắt tải AC, đặc biệt hữu ích với điện trở gia nhiệt và các tải cần điều khiển bật/tắt theo chu kỳ. SSR vẫn sinh nhiệt khi dẫn điện, vì vậy phải lắp bộ tản nhiệt phù hợp, bảo đảm mặt tiếp xúc phẳng và thực hiện giảm tải theo nhiệt độ môi trường.

Ứng dụng điển hình

• Điều khiển điện trở gia nhiệt trong lò sấy, tủ sấy và máy ép nhiệt.
• Hệ thống điều khiển nhiệt độ cho máy ép nhựa, máy đóng gói và dây chuyền chế biến.
• Đóng cắt đèn sưởi, tải nhiệt và các thiết bị AC một pha.
• Nhận lệnh điều khiển từ PLC, bộ điều khiển PID hoặc bộ điều khiển nhiệt độ.
• Thay thế contactor cơ khí trong ứng dụng cần đóng cắt thường xuyên và không yêu cầu cách ly vật lý bằng tiếp điểm.

Với tải cảm, động cơ hoặc tải có dòng khởi động lớn, cần tính hệ số giảm tải và bổ sung linh kiện bảo vệ phù hợp. Nên sử dụng cầu chì bán dẫn hoặc thiết bị bảo vệ ngắn mạch, tản nhiệt đúng công suất và bảo đảm thông gió cho tủ điện.

Cam kết và nơi mua hàng

Khi chọn mua Fotek SSR-50DA-H chính hãng, khách hàng cần kiểm tra đúng mã hàng, dải tín hiệu điều khiển, điện áp tải và dòng tải yêu cầu. Sản phẩm nên được lựa chọn đồng bộ với bộ tản nhiệt, thiết bị bảo vệ và điều kiện vận hành thực tế.

Liên hệ mua Module bán dẫn một pha Fotek SSR-50DA-H chính hãng tại thietbicodien để được tư vấn lựa chọn, kiểm tra thông số và hỗ trợ giải pháp lắp đặt phù hợp.

Câu hỏi thường gặp (FAQ)

SSR-50DA-H dùng tín hiệu điều khiển AC hay DC?

Thiết bị sử dụng tín hiệu điều khiển DC trong dải được công bố tại bảng thông số và điều khiển tải AC một pha.

SSR-50DA-H có thể điều khiển tải điện áp cao không?

Có. Đây là phiên bản điện áp cao của dòng SSR-DA, được thiết kế cho tải AC trong dải điện áp ghi tại bảng thông số.

SSR-50DA-H có cần lắp tản nhiệt không?

Có. Khi đóng cắt tải, phần tử bán dẫn tạo ra nhiệt. Để vận hành ổn định, cần chọn tản nhiệt theo dòng tải thực tế, nhiệt độ môi trường và đường cong giảm tải của nhà sản xuất.

Có thể vận hành SSR liên tục ở dòng tải tối đa không?

Giá trị dòng công bố là mức tối đa và không nên được hiểu là khả năng vận hành liên tục trong mọi điều kiện. Dòng sử dụng thực tế phụ thuộc đáng kể vào tản nhiệt, thông gió, nhiệt độ tủ điện và đặc tính của tải.

SSR-50DA-H phù hợp nhất với loại tải nào?

Sản phẩm đặc biệt phù hợp với tải điện trở gia nhiệt và các tải AC một pha cần đóng cắt thường xuyên. Với động cơ, cuộn dây hoặc tải cảm, cần kiểm tra dòng khởi động và bố trí bảo vệ xung phù hợp.

SSR-50DA-H có điều chỉnh tuyến tính công suất tải không?

Không. Đây là module đóng hoặc ngắt tải theo tín hiệu điều khiển và cơ chế zero-cross, không phải bộ điều chỉnh công suất tuyến tính hay bộ điều khiển góc pha.

Tại sao cần lắp cầu chì hoặc thiết bị bảo vệ phía tải?

Mạch bảo vệ ngoài giúp hạn chế hậu quả khi tải bị ngắn mạch hoặc xuất hiện dòng sự cố. Với SSR công suất, nên ưu tiên cầu chì bán dẫn có đặc tính tác động nhanh và lựa chọn theo thiết kế của hệ thống.
