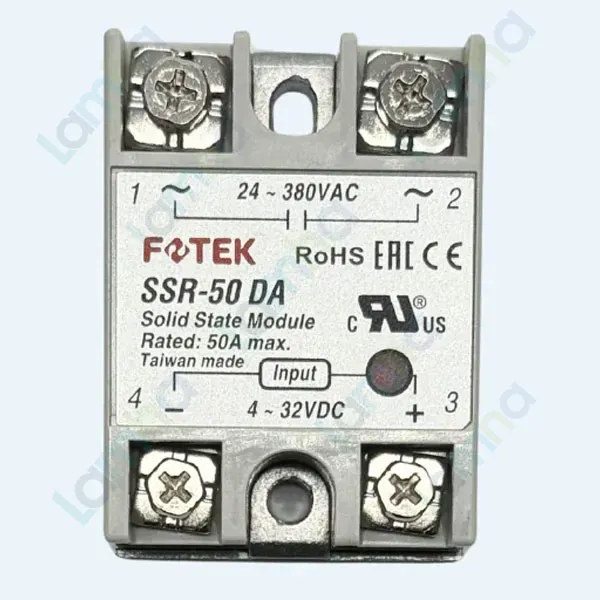

Module bán dẫn một pha Fotek SSR-50DA (Input: 4 ~ 32VDC, Output: 24 ~ 380VAC, 50A)

Giới thiệu Module bán dẫn một pha Fotek SSR-50DA

Module bán dẫn một pha Fotek SSR-50DA là thiết bị đóng cắt không tiếp điểm, nhận tín hiệu điều khiển một chiều 4–32VDC để điều khiển tải xoay chiều 24–380VAC. Sản phẩm có dòng tải định mức tối đa 50A, phù hợp cho các hệ thống điều khiển nhiệt và tự động hóa cần đóng cắt thường xuyên, vận hành nhanh và hạn chế tiếng ồn cơ khí.

Fotek là thương hiệu thiết bị điều khiển công nghiệp của FOTEK Controls Co., Ltd., có trụ sở tại Đài Bắc, Đài Loan. Hãng phát triển nhiều dòng cảm biến, bộ điều khiển nhiệt độ, thiết bị đo và module bán dẫn phục vụ hệ thống tự động hóa công nghiệp.

Thông số kỹ thuật chính

Thông số	Giá trị
Loại thiết bị	Module bán dẫn một pha, điều khiển DC và đóng cắt tải AC
Điện áp điều khiển đầu vào	4–32VDC
Điện áp tải đầu ra	24–380VAC
Dòng tải định mức tối đa	50A
Phương thức kích	Đóng cắt tại điểm điện áp qua zero
Độ bền điện môi	Trên 4kV
Điện trở cách điện	Trên 100MΩ tại 500VDC
Bảo vệ nhiệt	Mạch bảo vệ quá nhiệt tại 120°C
Tiêu chuẩn công bố cho dòng sản phẩm	EN 60947-4-3 và EN 60950
Xuất xứ	Đài Loan

Ưu điểm và tính năng nổi bật của SSR-50DA

• Đóng cắt không tiếp điểm, không phát sinh hồ quang và không có bộ phận cơ khí bị mài mòn như relay điện từ.
• Nhận tín hiệu điều khiển 4–32VDC, thuận tiện kết nối với PLC, bộ điều khiển nhiệt độ và các mạch điều khiển DC tương thích.
• Điều khiển tải một pha trong phạm vi 24–380VAC, tối đa 50A, đáp ứng nhiều ứng dụng gia nhiệt công nghiệp.
• Cơ chế đóng cắt qua điểm zero giúp giảm nhiễu điện từ và hạn chế xung dòng khi đóng tải điện trở.
• Khả năng cách ly cao giữa mạch điều khiển và mạch công suất, hỗ trợ bảo vệ thiết bị điều khiển điện áp thấp.
• Có mạch bảo vệ quá nhiệt 120°C và khả năng chịu xung dòng, xung điện áp theo đặc tính của dòng SSR-DA.
• Hoạt động êm, đáp ứng nhanh và phù hợp với các chu kỳ đóng cắt lặp lại thường xuyên.

Dòng 50A là giá trị định mức tối đa. Khả năng mang tải thực tế còn phụ thuộc nhiệt độ môi trường, loại tải, chu kỳ đóng cắt và hiệu quả tản nhiệt. Khi lắp đặt cần sử dụng bộ tản nhiệt phù hợp, bôi vật liệu truyền nhiệt đúng kỹ thuật và thực hiện giảm tải theo điều kiện vận hành.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của module

Fotek SSR-50DA đóng vai trò như một công tắc điện tử đặt giữa nguồn AC và tải. Thiết bị cho phép tín hiệu DC công suất nhỏ từ bộ điều khiển điều khiển một tải AC có dòng lớn hơn mà không cần tiếp điểm cơ khí.

Nguyên lý hoạt động

Khi đầu vào nhận điện áp DC nằm trong phạm vi cho phép, mạch cách ly quang truyền lệnh sang tầng công suất. Module chờ điện áp xoay chiều tiến gần điểm zero rồi kích phần tử bán dẫn dẫn điện, cấp nguồn cho tải. Khi tín hiệu điều khiển bị ngắt, tầng công suất ngừng dẫn tại thời điểm thích hợp của chu kỳ AC.

Nguyên lý này giúp module đóng cắt nhanh, không phát tiếng động và giảm nhiễu so với đóng cắt ngẫu nhiên. Tuy nhiên, relay bán dẫn vẫn tạo nhiệt và có dòng rò nhỏ khi ở trạng thái ngắt; vì vậy không được coi đầu ra đã cách ly an toàn chỉ bằng cách tắt tín hiệu điều khiển.

Ứng dụng tiêu biểu

• Điều khiển điện trở gia nhiệt trong lò sấy, tủ sấy và máy ép nhiệt.
• Đóng cắt thanh nhiệt cho máy đóng gói, máy nhựa và dây chuyền sản xuất.
• Kết hợp với bộ điều khiển nhiệt độ PID để điều khiển tải nhiệt theo chu kỳ.
• Điều khiển đèn sưởi, tải chiếu sáng và tải điện trở một pha phù hợp.
• Thay thế relay cơ trong các ứng dụng cần đóng cắt liên tục và vận hành ít tiếng ồn.

SSR-50DA không thay thế thiết bị bảo vệ quá dòng hoặc ngắn mạch. Hệ thống cần có cầu chì bán dẫn hoặc thiết bị bảo vệ phù hợp, bộ tản nhiệt đúng công suất và phương tiện cách ly nguồn khi bảo trì. Với tải cảm hoặc tải có dòng khởi động cao, cần tính hệ số giảm tải thay vì lựa chọn chỉ theo dòng làm việc ổn định.

Cam kết và nơi mua Fotek SSR-50DA chính hãng

Để mua module bán dẫn Fotek SSR-50DA chính hãng, đúng dải điều khiển 4–32VDC, điện áp tải 24–380VAC và dòng định mức tối đa 50A, khách hàng có thể liên hệ thietbicodien. Sản phẩm được tư vấn theo loại tải, dòng vận hành, tần suất đóng cắt và yêu cầu tản nhiệt, giúp lựa chọn cấu hình phù hợp cho tủ điện và dây chuyền công nghiệp.

Câu hỏi thường gặp (FAQ)

Fotek SSR-50DA dùng tín hiệu điều khiển nào?

Thiết bị sử dụng tín hiệu điều khiển DC trong phạm vi 4–32VDC, phù hợp với nhiều bộ điều khiển nhiệt độ, PLC và mạch điều khiển công nghiệp có đầu ra tương thích.

SSR-50DA có điều khiển được tải điện một chiều không?

Không. Đây là module DC điều khiển tải AC; đầu ra được thiết kế cho tải xoay chiều 24–380VAC. Không nên sử dụng model này để đóng cắt tải DC.

Dòng 50A có phải là dòng làm việc liên tục trong mọi điều kiện không?

Không. 50A là dòng tải định mức tối đa. Dòng sử dụng thực tế phải được xác định theo loại tải, nhiệt độ môi trường, bộ tản nhiệt, thông gió và hệ số an toàn của hệ thống.

SSR-50DA có cần lắp bộ tản nhiệt không?

Có. Khi đóng cắt tải công suất, module phát sinh nhiệt nên cần gắn lên bộ tản nhiệt có kích thước phù hợp, bảo đảm bề mặt tiếp xúc phẳng và sử dụng vật liệu truyền nhiệt đúng kỹ thuật.

SSR-50DA phù hợp nhất với loại tải nào?

Sản phẩm phù hợp với tải điện trở một pha như thanh nhiệt, điện trở sấy và đèn sưởi. Với động cơ, biến áp hoặc tải cảm, cần kiểm tra dòng khởi động, xung áp và áp dụng hệ số giảm tải thích hợp.

Chức năng zero crossing mang lại lợi ích gì?

Đóng cắt qua điểm zero giúp giảm nhiễu điện từ và ứng suất đóng cắt đối với tải điện trở, nhờ đó phù hợp cho hệ thống điều khiển nhiệt hoạt động theo chu kỳ.

Bảo vệ quá nhiệt có thay thế cầu chì được không?

Không. Mạch bảo vệ quá nhiệt hỗ trợ bảo vệ module khi nhiệt độ tăng cao nhưng không thay thế cầu chì, MCB hoặc thiết bị bảo vệ ngắn mạch được lựa chọn phù hợp với tải.
