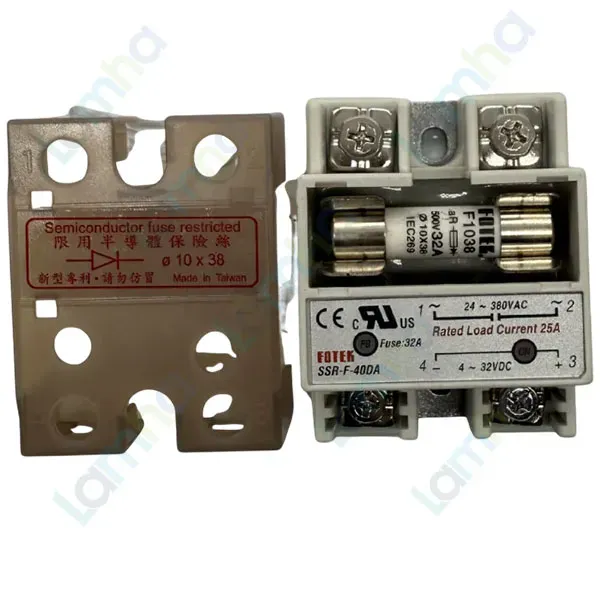

Module bán dẫn một pha có cầu chì Fotek SSR-F-40DA (Input: 4 ~ 32VDC, Output: 24 ~ 380VAC, 40A)

Module bán dẫn một pha có cầu chì Fotek SSR-F-40DA

Module bán dẫn một pha có cầu chì Fotek SSR-F-40DA là thiết bị đóng cắt bán dẫn dùng tín hiệu điều khiển DC để điều khiển tải AC một pha. Sản phẩm thuộc dòng SSR-F-DA của FOTEK, tích hợp cầu chì, mạch bảo vệ quá nhiệt và phương thức đóng cắt tại điểm không nhằm nâng cao độ ổn định trong hệ thống điều khiển công nghiệp.

FOTEK là thương hiệu thiết bị tự động hóa của FOTEK Controls Co., Ltd., có trụ sở tại Đài Bắc, Đài Loan. Hãng cung cấp nhiều dòng cảm biến, bộ điều khiển và module công suất phục vụ máy móc, dây chuyền sản xuất và tủ điện công nghiệp.

SSR-F-40DA có xuất xứ Đài Loan, nhận tín hiệu điều khiển 4 ~ 32VDC và đóng cắt tải trong dải 24 ~ 380VAC. Đây là phiên bản điện áp tiêu chuẩn DC-to-AC của dòng module bán dẫn một pha có cầu chì.

Ưu điểm và tính năng nổi bật của SSR-F-40DA

• Tích hợp cầu chì bảo vệ, giúp hạn chế hư hỏng lan rộng khi mạch tải xuất hiện dòng điện bất thường hoặc sự cố ngắn mạch.
• Đóng cắt tại điểm không của sóng điện áp AC, góp phần giảm nhiễu điện từ, nhiễu vô tuyến và xung phát sinh trong quá trình chuyển mạch.
• Bảo vệ quá nhiệt được tích hợp trong module, hỗ trợ ngăn hư hỏng khi nhiệt độ thiết bị tăng quá giới hạn thiết kế.
• Khả năng cách điện cao giữa mạch điều khiển và mạch công suất, phù hợp với môi trường điều khiển tự động hóa.
• Không sử dụng tiếp điểm cơ khí nên vận hành êm, không phát sinh tia lửa tại tiếp điểm và thích hợp với các ứng dụng đóng cắt thường xuyên.
• Có khả năng chịu dòng xung và điện áp xung, đồng thời sử dụng mạch hấp thụ xung để tăng độ bền khi làm việc với tải AC.
• Ngõ vào DC dải rộng thuận tiện kết nối với PLC, bộ điều khiển nhiệt độ hoặc mạch điều khiển điện tử tương thích.

Thông số kỹ thuật chính thức

Thông số	Giá trị
Loại module	Module bán dẫn một pha có cầu chì, DC điều khiển AC, loại điện áp tiêu chuẩn
Điện áp điều khiển đầu vào	4 ~ 32VDC
Điện áp ngắt đầu vào	Nhỏ hơn 3,5VDC
Dòng kích đầu vào	Tối đa 12mA
Dải điện áp tải	24 ~ 380VAC
Dòng tải định mức	25A với tải thuần trở
Dòng định mức cầu chì	32A
Dòng xung chịu đựng	410A
Điện áp xung chịu đựng	Tối thiểu 1200VAC
Phương thức điều khiển	Đóng cắt tại điểm không
Thời gian đáp ứng	8,3ms tại 60Hz
Dòng rò trạng thái ngắt	Tối đa 5mA
Ngưỡng bảo vệ quá nhiệt	120°C
Độ bền điện môi	4kVrms
Điện trở cách điện	100MΩ tại 500VDC
Khả năng miễn nhiễm xung đầu vào	2kV theo EN 61000-4-4
Vật liệu vỏ	Nhựa ABS chống cháy, cấp UL 94V-0
Môi trường làm việc	-40 ~ +80°C; độ ẩm tương đối 35 ~ 85%
Tiêu chuẩn phù hợp	EN 60947-4-3 và EN 60950

Lưu ý về dòng điện của model

Con số “40” trong mã SSR-F-40DA không nên được sử dụng trực tiếp làm dòng tải làm việc. Khi thiết kế tủ điện và lựa chọn tải, cần căn cứ vào dòng tải định mức và dòng cầu chì được công bố trong bảng thông số kỹ thuật, đồng thời tính đến nhiệt độ môi trường, khả năng tản nhiệt và dòng khởi động của tải.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng

Relay bán dẫn DC điều khiển AC này cho phép một tín hiệu điều khiển công suất thấp đóng hoặc ngắt nguồn cấp cho tải xoay chiều một pha. Thiết bị tạo sự cách ly giữa mạch điều khiển và mạch công suất, giúp PLC hoặc bộ điều khiển nhiệt độ vận hành tải mà không phải đóng cắt trực tiếp dòng điện tải.

Nguyên lý hoạt động

Khi ngõ vào nhận được tín hiệu DC hợp lệ, mạch cách ly truyền lệnh đến phần tử bán dẫn công suất. Module chờ điện áp xoay chiều đi qua vùng điểm không rồi mới chuyển sang trạng thái dẫn. Khi tín hiệu điều khiển bị loại bỏ, đầu ra ngừng dẫn tại điểm không thích hợp của dạng sóng AC.

Nguyên lý zero-cross giúp hạn chế nhiễu EMI/RFI và xung chuyển mạch so với việc đóng cắt tại một vị trí bất kỳ trên sóng sin. Cầu chì tích hợp hỗ trợ ngắt dòng sự cố, còn mạch bảo vệ quá nhiệt giúp hạn chế nguy cơ hư hỏng do nhiệt độ module tăng cao.

SSR vẫn có dòng rò nhỏ khi ở trạng thái ngắt. Vì vậy, phải sử dụng thiết bị cách ly nguồn độc lập trước khi lắp đặt, bảo trì hoặc chạm vào mạch tải; không được xem trạng thái tắt của tín hiệu điều khiển là trạng thái cách ly điện an toàn.

Ứng dụng tiêu biểu

• Điều khiển điện trở gia nhiệt trong lò sấy, tủ sấy và máy ép nhiệt.
• Đóng cắt thanh nhiệt cho máy nhựa, máy đóng gói và thiết bị chế biến.
• Kết hợp với PLC hoặc bộ điều khiển nhiệt độ trong hệ thống điều khiển ON/OFF.
• Điều khiển đèn và các tải AC một pha phù hợp.
• Ứng dụng với tải điện dung hoặc tải cảm không bão hòa sau khi đã tính toán dòng khởi động, xung điện áp và hệ số giảm tải.

Khi lắp đặt, cần bảo đảm bề mặt tản nhiệt phù hợp, sử dụng vật liệu truyền nhiệt theo hướng dẫn và duy trì thông gió cho tủ điện. Với tải không thuần trở, phải chọn dư công suất dựa trên dòng khởi động thực tế; không vận hành module vượt quá thông số định mức.

Cam kết và nơi mua hàng

Để lựa chọn đúng module bán dẫn Fotek chính hãng, khách hàng nên cung cấp điện áp tải, loại tải, dòng vận hành, dòng khởi động và tần suất đóng cắt. Những dữ liệu này giúp xác định khả năng đáp ứng của SSR-F-40DA và phương án tản nhiệt, bảo vệ phù hợp.

Đặt mua Fotek SSR-F-40DA chính hãng tại thietbicodien để được tư vấn đúng model, kiểm tra thông số kỹ thuật và lựa chọn giải pháp phù hợp với hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

SSR-F-40DA dùng tín hiệu điều khiển nào?

Sản phẩm sử dụng tín hiệu điều khiển một chiều và đóng cắt tải xoay chiều một pha. Dải tín hiệu cụ thể được trình bày trong bảng thông số kỹ thuật.

SSR-F-40DA có thực sự mang tải liên tục 40A không?

Không nên suy ra dòng tải làm việc từ con số trong tên model. Người thiết kế phải sử dụng dòng tải định mức do FOTEK công bố trong bảng, sau đó tiếp tục giảm tải theo nhiệt độ, điều kiện tản nhiệt và đặc tính phụ tải.

Cầu chì đã được tích hợp sẵn trong module có tác dụng gì?

Cầu chì tích hợp hỗ trợ bảo vệ module khi xuất hiện dòng điện sự cố. Tuy nhiên, nó không thay thế hoàn toàn CB, thiết bị cách ly nguồn, bảo vệ dây dẫn và các biện pháp an toàn khác của tủ điện.

SSR-F-40DA có cần tản nhiệt không?

Có. SSR tạo nhiệt trong quá trình dẫn tải nên phải được lắp trên bề mặt tản nhiệt phù hợp, sử dụng vật liệu truyền nhiệt và bố trí thông gió theo điều kiện dòng tải thực tế.

Sản phẩm có phù hợp điều khiển điện trở gia nhiệt không?

Có. Điều khiển điện trở gia nhiệt là một ứng dụng phù hợp với phương thức đóng cắt tại điểm không, đặc biệt trong các hệ thống kết hợp PLC hoặc bộ điều khiển nhiệt độ.

Có thể dùng SSR-F-40DA cho động cơ hoặc tải cảm không?

Có thể xem xét với tải cảm phù hợp, nhưng phải tính đến dòng khởi động và xung điện áp khi ngắt. Nếu tải có dòng khởi động lớn hoặc yêu cầu đảo chiều, cần lựa chọn thiết bị đóng cắt và mạch bảo vệ chuyên dụng.

SSR-F-40DA có điều chỉnh tuyến tính công suất tải không?

Không. Đây là module đóng cắt ON/OFF tại điểm không, không phải bộ điều chỉnh công suất tuyến tính hoặc bộ điều khiển góc pha.

Đầu ra SSR có hoàn toàn mất điện khi tín hiệu điều khiển tắt không?

Không nên xem đầu ra là đã cách ly an toàn vì SSR vẫn có dòng rò ở trạng thái ngắt. Luôn cắt và khóa nguồn bằng thiết bị cách ly độc lập trước khi thao tác trên mạch.
