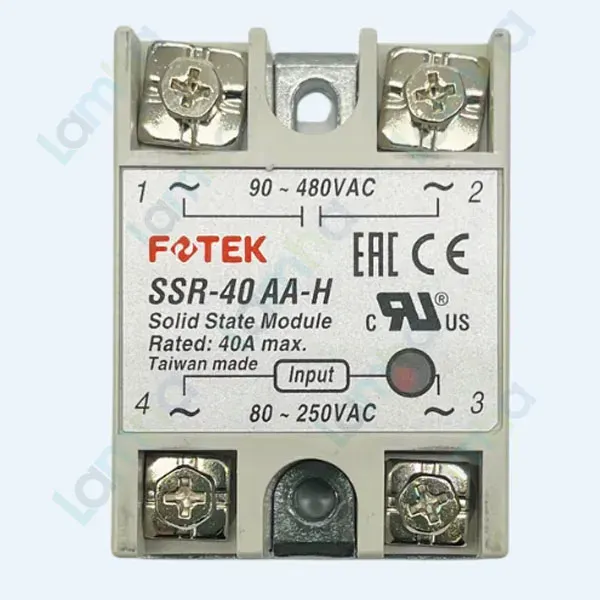

Module bán dẫn một pha Fotek SSR-40AA-H (Input: 80 ~ 250VAC, Output: 90 ~ 480VAC, 40A)

Giới thiệu module bán dẫn một pha Fotek SSR-40AA-H

Module bán dẫn một pha Fotek SSR-40AA-H là relay bán dẫn điện áp cao, sử dụng tín hiệu AC để đóng cắt tải AC một pha mà không cần tiếp điểm cơ khí. Sản phẩm phù hợp với những hệ thống cần vận hành lặp lại, đóng cắt êm và hạn chế hao mòn tiếp điểm.

Fotek là thương hiệu thiết bị điều khiển tự động hóa được thành lập tại Đài Bắc, Đài Loan từ năm 1985. Hãng phát triển nhiều dòng cảm biến, bộ điều khiển và module bán dẫn phục vụ máy móc công nghiệp. SSR-40AA-H thuộc dòng SSR-AA điện áp cao, có xuất xứ Đài Loan.

Ưu điểm và tính năng nổi bật của SSR-40AA-H

• Điều khiển AC sang AC, phù hợp với bộ điều khiển hoặc mạch trung gian cung cấp tín hiệu điều khiển xoay chiều tương thích.
• Đóng cắt không tiếp điểm, giúp giảm tiếng ồn, tia lửa điện và hao mòn cơ khí so với relay điện từ trong các chu kỳ đóng cắt thường xuyên.
• Kích tại điểm không, hỗ trợ giảm nhiễu điện từ và hạn chế tác động xung khi đóng tải AC.
• Mạch điều khiển được cách ly với mạch tải, góp phần bảo vệ thiết bị điều khiển ở phía ngõ vào.
• Tích hợp mạch bảo vệ quá nhiệt cùng khả năng chịu dòng xung và điện áp xung theo thiết kế của dòng SSR-AA.
• Phù hợp với hệ thống gia nhiệt, máy đóng gói, máy ép nhựa, tủ sấy và nhiều dây chuyền tự động hóa.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Cấu hình	Module bán dẫn một pha
Dạng điều khiển tải	AC sang AC
Phiên bản	Loại điện áp cao
Điện áp điều khiển ngõ vào	80–250 VAC, 50/60 Hz
Điện áp tải ngõ ra	90–480 VAC
Dòng tải tối đa theo catalogue	40 A
Phương thức kích	Kích tại điểm không
Ngưỡng bảo vệ quá nhiệt	120°C
Độ bền điện môi	Trên 4 kV
Điện trở cách điện	Trên 100 MΩ tại 500 VDC
Khả năng chống xung	Chịu dòng xung và điện áp xung cao
Tiêu chuẩn phù hợp	EN 60947-4-3 và EN 60950

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng điều khiển

Relay bán dẫn AC một pha này nhận tín hiệu xoay chiều tại ngõ vào để điều khiển trạng thái dẫn của mạch bán dẫn công suất ở ngõ ra. Nhờ đó, một mạch điều khiển có thể đóng hoặc ngắt nguồn cấp cho tải mà không cần sử dụng tiếp điểm cơ khí.

Nguyên lý hoạt động

Khi tín hiệu điều khiển phù hợp được cấp vào, mạch cách ly bên trong truyền lệnh đến phần tử bán dẫn công suất. Với cơ chế kích tại điểm không, ngõ ra bắt đầu dẫn khi điện áp AC tiến gần điểm qua không, qua đó giảm nhiễu và xung chuyển mạch. Khi mất tín hiệu điều khiển, ngõ ra ngừng dẫn tại thời điểm dòng tải giảm về gần không.

SSR phải được mắc nối tiếp với tải ở phía nguồn AC. Thiết bị vẫn có dòng rò nhỏ khi ở trạng thái ngắt nên không được dùng thay cho cầu dao cách ly an toàn. Khi bảo trì, cần cắt nguồn bằng thiết bị cách ly độc lập.

Ứng dụng tiêu biểu

• Điều khiển điện trở gia nhiệt trong lò sấy, tủ sấy và máy ép nhựa.
• Đóng cắt bộ gia nhiệt của máy đóng gói, máy hàn miệng túi và dây chuyền chế biến.
• Kết hợp với bộ điều khiển nhiệt độ có mạch đầu ra tạo tín hiệu AC tương thích.
• Điều khiển tải chiếu sáng hoặc tải AC một pha cần đóng cắt thường xuyên.
• Ứng dụng trong tủ điện điều khiển và hệ thống tự động hóa công nghiệp.

Dòng tải tối đa trong bảng là giá trị catalogue, không phải mức vận hành liên tục cho mọi điều kiện lắp đặt. Khi sử dụng, cần chọn tản nhiệt phù hợp, bôi vật liệu dẫn nhiệt đúng cách, bảo đảm thông gió và tính toán hệ số giảm tải theo nhiệt độ môi trường. Với tải có dòng khởi động lớn, cần kiểm tra đặc tính tải và bố trí cầu chì hoặc thiết bị bảo vệ phù hợp.

Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua Fotek SSR-40AA-H chính hãng có thể liên hệ thietbicodien để được tư vấn kiểm tra tín hiệu điều khiển, loại tải, phương án tản nhiệt và thiết bị bảo vệ trước khi đặt hàng. Sản phẩm được cung cấp đúng thông tin kỹ thuật, hỗ trợ chứng từ và lựa chọn giải pháp phù hợp cho tủ điện công nghiệp.

Câu hỏi thường gặp (FAQ)

SSR-40AA-H nhận tín hiệu điều khiển AC hay DC?

Sản phẩm nhận tín hiệu điều khiển AC và đóng cắt tải AC. Không cấp trực tiếp tín hiệu DC vào ngõ điều khiển của phiên bản này.

Ký hiệu H trong SSR-40AA-H có ý nghĩa gì?

Ký hiệu H nhận biết phiên bản điện áp tải cao của dòng SSR-AA. Dải điện áp ngõ ra cụ thể được trình bày trong bảng thông số kỹ thuật.

SSR-40AA-H có thể kết nối với bộ điều khiển nhiệt độ không?

Có, với điều kiện ngõ ra của bộ điều khiển hoặc mạch trung gian tạo được tín hiệu AC tương thích. Cần kiểm tra loại ngõ ra trước khi đấu nối vì nhiều bộ điều khiển nhiệt độ sử dụng ngõ ra điện áp DC dành cho SSR.

Module có cần lắp tản nhiệt không?

Có. Tản nhiệt phải được lựa chọn theo dòng tải thực tế, nhiệt độ môi trường và chế độ đóng cắt. Bề mặt tiếp xúc cần phẳng, có vật liệu dẫn nhiệt và được siết chắc để truyền nhiệt hiệu quả.

SSR-40AA-H có thể thay hoàn toàn contactor không?

Thiết bị phù hợp với các ứng dụng cần đóng cắt nhanh, êm và thường xuyên, nhưng không thay thế chức năng cách ly an toàn của contactor hoặc cầu dao. Việc lựa chọn còn phụ thuộc loại tải, dòng khởi động, yêu cầu bảo vệ và điều kiện tản nhiệt.

Tại sao vẫn có thể đo thấy điện áp ở ngõ ra khi SSR đã ngắt?

Relay bán dẫn có dòng rò ở trạng thái ngắt, vì vậy đồng hồ có trở kháng cao vẫn có thể hiển thị điện áp. Luôn sử dụng thiết bị cách ly nguồn độc lập trước khi kiểm tra hoặc bảo trì tải.

Cần lưu ý gì khi điều khiển tải cảm ứng?

Tải cảm ứng có thể phát sinh dòng khởi động và điện áp quá độ lớn. Cần tính toán hệ số dự phòng, kiểm tra khả năng chịu xung và bổ sung thiết bị bảo vệ phù hợp trước khi vận hành.
