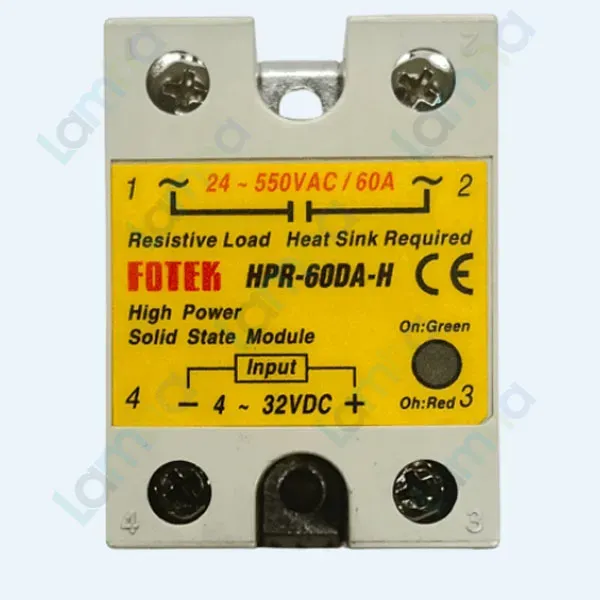

Module bán dẫn một pha có bảo vệ quá nhiệt Fotek HPR-60DA-H (Input: 4 ~ 32VDC, Output: 24 ~ 550VAC, 60A)

Giới thiệu module bán dẫn một pha Fotek HPR-60DA-H

Module bán dẫn một pha có bảo vệ quá nhiệt Fotek HPR-60DA-H là module SSR công suất cao dùng tín hiệu DC để đóng cắt tải AC một pha. Thiết bị nhận điện áp điều khiển 4–32VDC, làm việc với tải 24–550VAC và có dòng tải định mức tối đa 60A trong điều kiện lắp đặt, tản nhiệt đúng hướng dẫn.

Fotek là thương hiệu thiết bị điều khiển công nghiệp của Đài Loan, cung cấp cảm biến, bộ điều khiển nhiệt độ, đồng hồ đo và module bán dẫn. Model HPR-60DA-H thuộc dòng HPR-DA cao áp, phù hợp với hệ thống cần đóng cắt tải thường xuyên mà không sử dụng tiếp điểm cơ khí.

Ưu điểm và tính năng nổi bật

• Điều khiển DC 4–32VDC, tương thích với ngõ ra điều khiển phù hợp của PLC, bộ điều khiển nhiệt độ và mạch điều khiển tự động.
• Đóng cắt tải AC 24–550VAC, tối đa 60A, đáp ứng nhiều ứng dụng gia nhiệt và điều khiển tải công suất lớn.
• Tích hợp bảo vệ quá nhiệt 120°C: ngắt đầu ra khi nhiệt độ vượt 120°C và tự khôi phục khi nhiệt độ giảm xuống dưới 110°C.
• Điều khiển theo phương pháp đóng cắt tại điểm điện áp bằng không, giúp hạn chế nhiễu điện từ và nhiễu tần số vô tuyến khi chuyển mạch.
• Không có tiếp điểm cơ khí nên không phát sinh hồ quang tiếp điểm và không bị mài mòn cơ học trong quá trình đóng cắt.
• Khả năng cách điện cao, chịu điện áp xung và dòng xung tốt, phù hợp với môi trường điều khiển công nghiệp.
• Theo công bố của hãng, dòng HPR-DA phù hợp các yêu cầu của EN 60947-4-3 và EN 60950.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại thiết bị	Module bán dẫn công suất cao một pha, DC điều khiển AC
Kiểu điện áp đầu ra	Phiên bản cao áp
Điện áp điều khiển	4–32VDC
Điện áp ngắt đầu vào	Nhỏ hơn 3,0VDC
Dòng điện đầu vào	Tối đa 30mA
Điện áp tải	24–550VAC
Dòng tải định mức	Tối đa 60A
Phương pháp điều khiển	Đóng cắt tại điểm điện áp bằng không
Dòng rò đầu ra	5mA
Thời gian đáp ứng	8,3ms tại 60Hz
Bảo vệ quá nhiệt	Ngắt đầu ra trên 120°C; khôi phục dưới 110°C
Khả năng miễn nhiễm đầu vào	2kV theo EN 61000-4-4
Độ bền điện môi	4kVrms
Điện trở cách điện	Trên 100MΩ tại 500VDC
Điều kiện môi trường	-40 đến +80°C; độ ẩm tương đối 35–85%

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

SSR Fotek HPR-60DA-H tạo giao diện đóng cắt cách ly giữa mạch điều khiển điện áp thấp và tải AC công suất lớn. Tín hiệu 4–32VDC chỉ đóng vai trò ra lệnh; nguồn điện cấp cho tải được đưa qua mạch đầu ra AC của module.

Nguyên lý hoạt động

Khi đầu vào nhận đủ điện áp điều khiển, mạch bán dẫn chờ vùng điện áp AC đi qua điểm bằng không rồi kích phần tử công suất dẫn điện. Khi tín hiệu điều khiển bị loại bỏ, đầu ra ngừng dẫn tại điểm chuyển mạch thích hợp của chu kỳ AC. Nguyên lý zero-cross giúp giảm xung chuyển mạch, EMI và RFI so với việc đóng tải tại vị trí bất kỳ trên dạng sóng.

Mạch giám sát nhiệt độ bên trong sẽ khóa đầu ra nếu nhiệt độ module vượt 120°C. Đầu ra được cho phép hoạt động trở lại khi nhiệt độ giảm xuống dưới 110°C. Chức năng này hỗ trợ bảo vệ module nhưng không thay thế tản nhiệt, cầu chì và các biện pháp bảo vệ độc lập của hệ thống.

Ứng dụng tiêu biểu

• Điều khiển điện trở gia nhiệt trong lò sấy, tủ sấy và máy đóng gói.
• Điều khiển nhiệt cho máy ép nhựa, máy đùn nhựa và khuôn gia nhiệt.
• Đóng cắt tải sưởi trong dây chuyền chế biến và thiết bị công nghiệp.
• Kết hợp với PLC hoặc bộ điều khiển nhiệt độ để điều khiển tải AC theo chu kỳ.
• Điều khiển đèn, tải điện dung hoặc tải cảm không bão hòa khi đã tính đúng dòng khởi động và điện áp xung.

Lưu ý khi lắp đặt

Để khai thác an toàn mức dòng cao, module phải được gắn lên đế tản nhiệt phù hợp, sử dụng mỡ hoặc vật liệu dẫn nhiệt và bổ sung quạt khi điều kiện vận hành yêu cầu. Cần chọn dòng làm việc theo nhiệt độ môi trường, đặc tính tải và khả năng tản nhiệt thực tế, không mặc định tải nào cũng có thể vận hành liên tục ở 60A.

Nên lắp cầu chì bán dẫn có đặc tính phù hợp để bảo vệ khi tải ngắn mạch. Với tải đèn, máy biến áp, động cơ hoặc tải điện dung, phải dự phòng dòng khởi động và điện áp xung. Hệ thống quan trọng cũng cần có thiết bị ngắt hoặc cảnh báo độc lập vì module bán dẫn có thể hỏng ở trạng thái dẫn điện.

Cam kết và nơi mua hàng chính hãng

Khách hàng có nhu cầu mua Fotek HPR-60DA-H chính hãng có thể liên hệ thietbicodien để được tư vấn lựa chọn module, đế tản nhiệt, cầu chì bảo vệ và giải pháp lắp đặt phù hợp với điện áp, dòng tải cũng như chế độ vận hành thực tế.

Câu hỏi thường gặp (FAQ)

Fotek HPR-60DA-H dùng để điều khiển loại tải nào?

Thiết bị nhận tín hiệu 4–32VDC để đóng cắt tải AC một pha trong dải 24–550VAC. Sản phẩm thường được dùng cho tải gia nhiệt và những tải AC đã được tính toán phù hợp với đặc tính dòng khởi động.

Dòng 60A có phải là dòng làm việc liên tục trong mọi điều kiện không?

Không. 60A là dòng tải định mức tối đa; dòng làm việc thực tế còn phụ thuộc vào tải, nhiệt độ môi trường, đế tản nhiệt, thông gió và đường dây. Cần áp dụng đường cong giảm dòng và hướng dẫn lắp đặt của hãng.

Chức năng bảo vệ quá nhiệt hoạt động như thế nào?

Module ngắt đầu ra khi nhiệt độ bên trong vượt 120°C và khôi phục khi nhiệt độ giảm xuống dưới 110°C. Chức năng này không thay thế việc lắp đế tản nhiệt và bảo vệ quá dòng bên ngoài.

HPR-60DA-H khác HPR-60DA ở điểm nào?

HPR-60DA-H là phiên bản cao áp có dải điện áp tải 24–550VAC, trong khi phiên bản HPR-60DA tiêu chuẩn có dải điện áp tải 24–380VAC. Cả hai đều nhận tín hiệu điều khiển 4–32VDC và có dòng tải tối đa 60A.

Đóng cắt tại điểm điện áp bằng không có lợi ích gì?

Phương pháp này thực hiện chuyển trạng thái gần điểm điện áp AC bằng không, qua đó hạn chế nhiễu điện từ, nhiễu tần số vô tuyến và xung chuyển mạch, đặc biệt hữu ích trong hệ thống điều khiển gia nhiệt.

HPR-60DA-H có cần lắp đế tản nhiệt không?

Có. Module công suất phải được gắn chắc chắn lên đế tản nhiệt bằng vật liệu dẫn nhiệt thích hợp. Quạt làm mát có thể cần thiết khi dòng tải cao, nhiệt độ tủ điện lớn hoặc thiết bị vận hành liên tục.

Có thể dùng HPR-60DA-H để đóng cắt tải DC không?

Không. Ngõ ra của model này được thiết kế cho tải AC 24–550VAC. Ký hiệu DA thể hiện đầu vào điều khiển DC và đầu ra tải AC; muốn điều khiển tải DC cần chọn đúng dòng module DC-to-DC.
