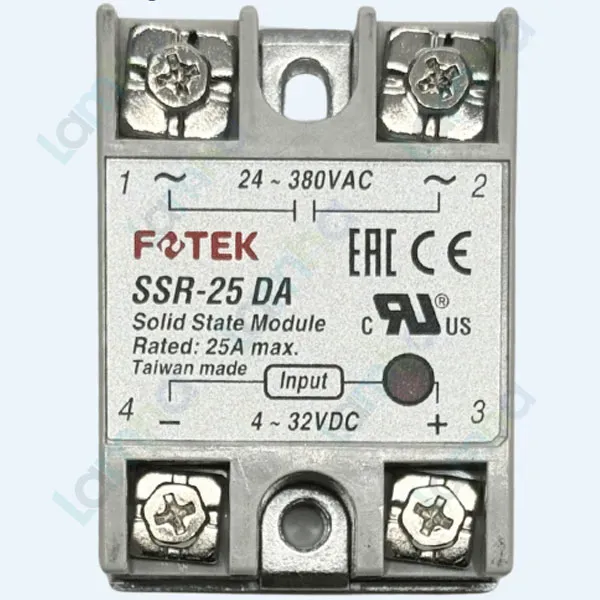

Module bán dẫn một pha Fotek SSR-25DA (Input: 4 ~ 32VDC, Output: 24 ~ 380VAC, 25A)

1. Giới thiệu module bán dẫn một pha Fotek SSR-25DA

Module bán dẫn một pha Fotek SSR-25DA là relay bán dẫn DC điều khiển AC, nhận tín hiệu điều khiển 4–32 VDC để đóng cắt tải xoay chiều 24–380 VAC với dòng tải tối đa 25 A. Sản phẩm phù hợp cho hệ thống tự động hóa cần đóng cắt thường xuyên, vận hành êm và hạn chế hao mòn do tiếp điểm cơ khí.

Fotek là thương hiệu thiết bị tự động hóa được thành lập tại Đài Bắc, Đài Loan từ năm 1985. Hãng tập trung nghiên cứu và sản xuất cảm biến, bộ điều khiển nhiệt độ, thiết bị đo cùng các dòng module bán dẫn phục vụ máy móc công nghiệp.

2. Ưu điểm và tính năng nổi bật của SSR-25DA

• Đóng cắt không tiếp điểm, không phát sinh tiếng đóng mở và không bị mài mòn tiếp điểm như relay điện từ.
• Sử dụng phương thức đóng cắt tại điểm không, góp phần hạn chế nhiễu điện từ và xung chuyển mạch khi điều khiển tải AC.
• Cách ly tốt giữa mạch điều khiển điện áp thấp và mạch tải công suất.
• Phù hợp với ngõ ra DC của PLC, bộ điều khiển nhiệt độ PID và nhiều mạch điều khiển tự động.
• Tích hợp mạch bảo vệ quá nhiệt của dòng SSR-DA, hỗ trợ giảm nguy cơ hư hỏng khi nhiệt độ module tăng cao.
• Khả năng chịu dòng và điện áp xung giúp thiết bị thích nghi tốt hơn với điều kiện đóng cắt trong môi trường công nghiệp.
• Kết cấu gọn, thuận tiện lắp trên tấm tản nhiệt trong tủ điện hoặc cụm điều khiển máy.

Thông số kỹ thuật chính

Thông số	Giá trị
Loại thiết bị	Module bán dẫn một pha, DC điều khiển AC
Điện áp điều khiển đầu vào	4–32 VDC
Điện áp tải định mức	24–380 VAC
Dòng tải tối đa	25 A
Phương thức kích	Đóng cắt tại điểm không
Độ bền điện môi	Trên 4 kV
Điện trở cách điện	Trên 100 MΩ tại 500 VDC
Bảo vệ nhiệt	Mạch bảo vệ quá nhiệt ở 120°C
Tiêu chuẩn công bố cho dòng sản phẩm	EN 60947-4-3 và EN 60950
Xuất xứ	Đài Loan

3. Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của module

SSR-25DA đóng vai trò là phần tử trung gian giữa mạch điều khiển DC và tải điện AC một pha. Thiết bị cho phép PLC, bộ điều khiển nhiệt độ hoặc mạch điện tử công suất nhỏ điều khiển tải có điện áp và dòng điện lớn hơn mà không cần tiếp điểm cơ khí.

Nguyên lý hoạt động

Khi tín hiệu DC nằm trong dải cho phép được đưa vào đầu điều khiển, mạch cách ly bên trong kích hoạt phần tử bán dẫn công suất, làm kín mạch cấp điện AC cho tải. Khi tín hiệu điều khiển mất, phần tử công suất chuyển sang trạng thái ngắt và dừng cấp điện cho tải.

Cơ chế zero-cross cho phép quá trình bật tải diễn ra gần thời điểm điện áp AC đi qua mức không. Nhờ đó, module giúp giảm xung chuyển mạch và nhiễu điện từ, đặc biệt hữu ích trong các hệ thống điều khiển nhiệt phải đóng cắt theo chu kỳ ngắn.

Do linh kiện bán dẫn sinh nhiệt khi mang tải, SSR cần được lắp trên tản nhiệt phù hợp, sử dụng vật liệu truyền nhiệt và áp dụng hệ số dự phòng theo dòng tải, nhiệt độ môi trường cũng như chu kỳ vận hành. Phía tải phải có thiết bị bảo vệ quá dòng và thiết bị cách ly nguồn cơ khí phục vụ bảo trì.

Ứng dụng tiêu biểu

• Điều khiển điện trở gia nhiệt trong lò sấy, tủ nhiệt, máy ép nhiệt và hệ thống sấy công nghiệp.
• Điều khiển nhiệt độ cho máy ép nhựa, máy đóng gói và dây chuyền chế biến thực phẩm.
• Đóng cắt tải AC theo tín hiệu của PLC hoặc bộ điều khiển PID.
• Điều khiển đèn và các tải điện trở cần đóng cắt thường xuyên.
• Ứng dụng trong tủ điện tự động hóa, máy sản xuất và hệ thống OEM.

4. Cam kết và nơi mua hàng

Để mua Fotek SSR-25DA chính hãng, được tư vấn lựa chọn tản nhiệt, thiết bị bảo vệ và phương án điều khiển phù hợp với tải thực tế, khách hàng hãy liên hệ thietbicodien. Sản phẩm được cung cấp đúng thông tin model, hỗ trợ kỹ thuật và chính sách bán hàng rõ ràng.

Câu hỏi thường gặp (FAQ)

Fotek SSR-25DA dùng để làm gì?

Thiết bị dùng tín hiệu DC điện áp thấp để đóng cắt tải AC một pha, thường gặp trong hệ thống gia nhiệt, tủ sấy, máy đóng gói và các dây chuyền tự động hóa.

SSR-25DA có thể nhận tín hiệu điều khiển 24 VDC từ PLC không?

Có. Điện áp 24 VDC nằm trong dải đầu vào 4–32 VDC của module. Cần kiểm tra khả năng cấp dòng của ngõ ra PLC và đấu đúng cực tính đầu vào được ghi trên thiết bị.

SSR-25DA có điều khiển được điện trở gia nhiệt 220 VAC không?

Có, vì điện áp 220 VAC nằm trong phạm vi tải 24–380 VAC. Dòng làm việc thực tế của điện trở phải phù hợp với khả năng chịu tải sau khi xét đến tản nhiệt, nhiệt độ môi trường và hệ số dự phòng.

Có thể vận hành SSR-25DA ở 25 A mà không dùng tản nhiệt không?

Không nên. Mức 25 A là dòng tải tối đa được công bố, không đồng nghĩa module có thể luôn mang đủ dòng trong mọi điều kiện. Khi điều khiển tải công suất, cần chọn tản nhiệt phù hợp và giảm dòng theo điều kiện lắp đặt thực tế.

SSR-25DA khác SSR-25DA-H như thế nào?

SSR-25DA tiêu chuẩn dùng cho tải 24–380 VAC, còn SSR-25DA-H là phiên bản điện áp cao dùng cho tải 90–480 VAC. Cả hai đều nhận tín hiệu điều khiển 4–32 VDC và có dòng tải tối đa 25 A.

SSR-25DA có thay thế thiết bị cách ly nguồn khi bảo trì không?

Không. Dù có cách ly giữa mạch điều khiển và mạch công suất, SSR vẫn có thể tồn tại dòng rò ở trạng thái ngắt. Phải sử dụng MCB, cầu dao cách ly hoặc thiết bị ngắt cơ khí phù hợp trước khi bảo trì tải.

SSR-25DA có phù hợp để điều khiển động cơ không?

Việc sử dụng cho tải cảm ứng cần được tính toán riêng vì động cơ có dòng khởi động và xung điện cao. Cần chọn hệ số dự phòng, tản nhiệt và phần tử bảo vệ phù hợp; không nên lựa chọn chỉ dựa trên dòng điện vận hành ổn định của động cơ.
