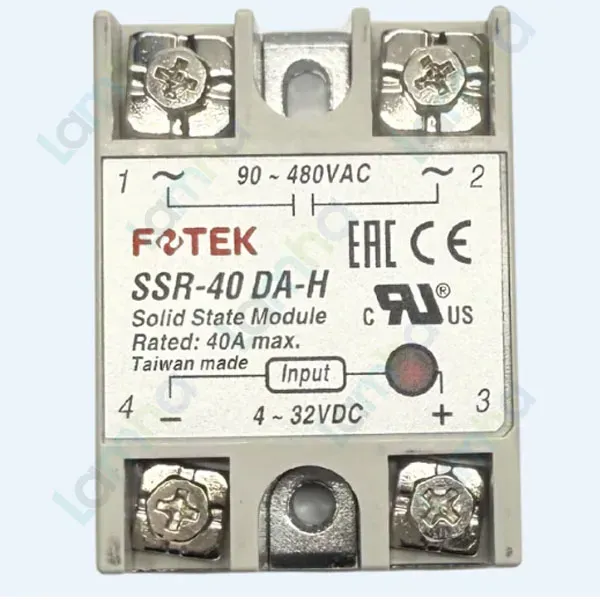

Module bán dẫn một pha Fotek SSR-40DA-H (Input: 4 ~ 32VDC, Output: 90 ~ 480VAC, 40A)

Giới thiệu Module bán dẫn một pha Fotek SSR-40DA-H

Module bán dẫn một pha Fotek SSR-40DA-H là relay bán dẫn DC-to-AC thuộc dòng SSR-DA điện áp cao, dùng tín hiệu một chiều để đóng cắt tải xoay chiều. Sản phẩm phù hợp với hệ thống cần thao tác thường xuyên, vận hành ổn định và hạn chế nhiễu khi chuyển mạch.

Fotek là thương hiệu thiết bị tự động hóa được thành lập năm 1985 tại Đài Bắc, Đài Loan. Hãng nghiên cứu và sản xuất nhiều dòng cảm biến, bộ điều khiển và module công suất phục vụ máy móc công nghiệp. Model SSR-40DA-H có xuất xứ Đài Loan.

Ưu điểm và tính năng nổi bật

• Relay bán dẫn một pha đóng cắt bằng linh kiện công suất, không sử dụng tiếp điểm cơ khí nên không phát sinh hồ quang hoặc tiếng đóng ngắt như relay điện từ.
• Đóng cắt tại điểm không giúp hạn chế nhiễu EMI/RFI và xung điện xuất hiện trong quá trình chuyển trạng thái.
• Phiên bản điện áp cao thích hợp với nhiều tải AC trong máy móc và hệ thống điều khiển công nghiệp.
• Khả năng cách ly giữa mạch điều khiển và mạch tải giúp bảo vệ phần điều khiển điện áp thấp.
• Có khả năng chịu dòng xung, chịu điện áp xung và tích hợp mạch bảo vệ quá nhiệt theo công bố của dòng sản phẩm.
• Phù hợp với các hệ thống đóng cắt lặp lại nhiều lần nhờ không có bộ phận tiếp điểm cơ khí bị mài mòn.

Chức năng, nguyên lý hoạt động và ứng dụng

Thông số kỹ thuật tiêu biểu

Hạng mục	Giá trị công bố
Loại thiết bị	Module bán dẫn một pha DC-to-AC, phiên bản điện áp cao
Điện áp điều khiển đầu vào	4–32 VDC
Dải điện áp tải đầu ra	90–480 VAC
Dòng tải tối đa	40 A
Phương thức điều khiển	Đóng cắt tại điểm không của sóng AC
Độ bền điện môi	Trên 4 kV
Điện trở cách ly	Trên 100 MΩ tại 500 VDC
Bảo vệ quá nhiệt	Mạch bảo vệ với mốc nhiệt độ công bố 120°C
Tiêu chuẩn phù hợp	EN 60947-4-3 và EN 60950

Nguyên lý hoạt động

SSR-40DA-H thực hiện chức năng điều khiển tải AC bằng tín hiệu DC. Khi đầu vào nhận được tín hiệu điều khiển phù hợp, mạch cách ly nội bộ truyền lệnh tới phần tử bán dẫn công suất. Đầu ra được kích dẫn tại vùng điện áp xoay chiều đi qua điểm không, nhờ đó tải được cấp điện với mức nhiễu chuyển mạch thấp hơn.

Khi tín hiệu điều khiển bị ngắt, phần tử công suất dừng dẫn khi dòng tải AC trở về gần điểm không. Toàn bộ quá trình không cần tiếp điểm cơ khí, phù hợp với những ứng dụng phải đóng cắt nhanh hoặc lặp lại thường xuyên.

Ứng dụng điển hình

• Điều khiển điện trở gia nhiệt, lò sấy và tủ nhiệt công nghiệp.
• Điều khiển nhiệt trong máy ép nhựa, máy đóng gói và thiết bị chế biến thực phẩm.
• Đóng cắt đèn, tải điện dung hoặc tải cảm không bão hòa khi đã tính đúng dòng khởi động và xung điện.
• Nhận lệnh từ PLC, bộ điều khiển nhiệt độ hoặc bộ điều khiển tự động có đầu ra DC tương thích.
• Thay thế relay điện từ trong các mạch đóng cắt tải AC có tần suất thao tác cao.

Lưu ý khi lựa chọn và lắp đặt

Dòng tải thực tế phải được xác định theo loại tải, dòng khởi động, nhiệt độ tủ điện và điều kiện tản nhiệt. Khi vận hành ở dòng lớn, cần chọn đúng bộ tản nhiệt, sử dụng vật liệu truyền nhiệt phù hợp và bảo đảm thông gió.

Nên lắp thiết bị bảo vệ ngắn mạch phù hợp ở mạch tải. Không dùng SSR thay cho thiết bị cách ly an toàn vì đầu ra bán dẫn vẫn có dòng rò khi ở trạng thái ngắt. Việc đấu nối và bảo trì phải được thực hiện sau khi đã cô lập nguồn điện.

Cam kết và nơi mua hàng

Để mua Fotek SSR-40DA-H chính hãng, được tư vấn kiểm tra loại tải, dòng làm việc và giải pháp tản nhiệt phù hợp, khách hàng có thể liên hệ trực tiếp thietbicodien. Khách hàng nên xác nhận tình trạng hàng, hồ sơ đi kèm và chính sách bảo hành tại thời điểm đặt mua.

Câu hỏi thường gặp (FAQ)

SSR-40DA-H dùng để làm gì?

Sản phẩm dùng tín hiệu điều khiển DC để đóng cắt tải AC một pha, thường được ứng dụng trong mạch gia nhiệt, tủ điều khiển và máy móc tự động.

Ký hiệu H trong SSR-40DA-H có ý nghĩa gì?

Ký hiệu H cho biết đây là phiên bản điện áp tải cao của dòng SSR-DA. Dải điện áp cụ thể được thể hiện trong bảng thông số kỹ thuật.

SSR-40DA-H có sử dụng tiếp điểm cơ khí không?

Không. Thiết bị sử dụng phần tử bán dẫn công suất nên không có tiếp điểm cơ khí, không phát sinh tia lửa tại tiếp điểm và phù hợp với hoạt động đóng cắt thường xuyên.

Thiết bị có cần lắp tản nhiệt không?

Có thể cần, đặc biệt khi dòng tải lớn hoặc thiết bị làm việc liên tục. Kích thước tản nhiệt phải được chọn theo dòng thực tế, nhiệt độ môi trường và điều kiện thông gió của tủ điện.

SSR-40DA-H có thể điều khiển tải cảm không?

Có thể sử dụng với tải cảm không bão hòa, nhưng phải tính đến dòng khởi động và xung điện khi ngắt. Cần chọn hệ số dự phòng phù hợp thay vì chỉ dựa vào dòng làm việc ổn định của tải.

Đóng cắt tại điểm không mang lại lợi ích gì?

Phương thức này thực hiện chuyển trạng thái gần điểm không của sóng AC, qua đó giúp giảm nhiễu EMI/RFI và hạn chế xung chuyển mạch trong các ứng dụng phù hợp.

Có thể dùng SSR-40DA-H thay thiết bị bảo vệ mạch không?

Không. SSR là phần tử đóng cắt, không thay thế cầu chì, aptomat hoặc thiết bị cách ly. Mạch tải vẫn cần được trang bị bảo vệ ngắn mạch và phương tiện cô lập nguồn phù hợp.
