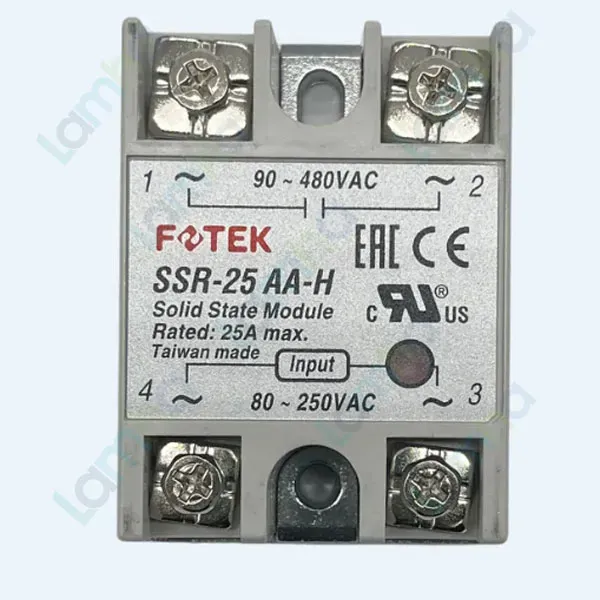

Module bán dẫn một pha Fotek SSR-25AA-H (Input: 80 ~ 250VAC, Output: 90 ~ 480VAC, 25A)

Module bán dẫn một pha Fotek SSR-25AA-H – giới thiệu và nguồn gốc thương hiệu

Module bán dẫn một pha Fotek SSR-25AA-H là rơ-le bán dẫn AC điều khiển AC thuộc phiên bản điện áp cao của dòng SSR-AA. Thiết bị nhận tín hiệu điều khiển 80–250 VAC để đóng cắt tải một pha trong dải 90–480 VAC, với dòng tải định mức tối đa 25 A khi đáp ứng đúng điều kiện tản nhiệt.

Fotek là thương hiệu thiết bị điều khiển công nghiệp của Đài Loan, cung cấp cảm biến, bộ điều khiển nhiệt độ, bộ điều chỉnh công suất và module bán dẫn. Sản phẩm phù hợp với các hệ thống cần đóng cắt thường xuyên, vận hành êm và hạn chế hao mòn cơ khí so với rơ-le điện từ.

Ưu điểm và tính năng nổi bật của Fotek SSR-25AA-H

Đặc tính	Thông tin
Loại thiết bị	Module bán dẫn một pha AC điều khiển AC
Phân loại	Phiên bản điện áp cao
Điện áp điều khiển	80–250 VAC
Tần số tín hiệu điều khiển	50/60 Hz
Dải điện áp tải	90–480 VAC
Dòng tải định mức tối đa	25 A
Phương thức đóng cắt	Kích tại điểm không điện áp
Độ bền điện môi	Trên 4 kV
Điện trở cách điện	Trên 100 MΩ tại 500 VDC
Bảo vệ nhiệt	Mạch bảo vệ quá nhiệt ở 120°C
Tiêu chuẩn công bố cho dòng sản phẩm	EN 60947-4-3 và EN 60950

• Đóng cắt không tiếp điểm giúp hạn chế hồ quang, tiếng ồn và hiện tượng mòn tiếp điểm cơ khí.
• Kích tại điểm không điện áp hỗ trợ giảm nhiễu điện từ và dòng xung phát sinh khi đóng tải AC, đặc biệt phù hợp với tải gia nhiệt.
• Mạch điều khiển và mạch tải được cách ly, góp phần bảo vệ bộ điều khiển phía trước khỏi điện áp của mạch công suất.
• Khả năng chịu điện áp và dòng xung phù hợp với môi trường điều khiển công nghiệp có tần suất đóng cắt cao.
• Đèn chỉ thị trạng thái đầu vào giúp người vận hành kiểm tra nhanh tín hiệu điều khiển trong quá trình chạy thử và bảo trì.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng điều khiển

SSR AC điều khiển AC 25A thực hiện nhiệm vụ nhận lệnh đóng hoặc ngắt từ bộ điều khiển nhiệt độ, công tắc, timer hay mạch điều khiển sử dụng tín hiệu AC. Phần đầu ra bán dẫn sẽ điều khiển nguồn điện xoay chiều cấp cho tải mà không cần tiếp điểm cơ khí chuyển động.

Nguyên lý hoạt động

Khi điện áp điều khiển 80–250 VAC được cấp vào đầu vào, mạch cách ly bên trong truyền trạng thái điều khiển sang phần tử bán dẫn công suất. Với cơ chế zero-cross, SSR bắt đầu dẫn khi điện áp xoay chiều tiến gần điểm không, qua đó giảm xung chuyển mạch và nhiễu điện từ. Khi tín hiệu điều khiển bị loại bỏ, phần tử công suất ngừng dẫn khi dòng tải đi qua điểm không thích hợp của chu kỳ AC.

SSR-25AA-H chỉ thực hiện đóng hoặc ngắt công suất; thiết bị không điều chỉnh tuyến tính điện áp đầu ra. Nhiệt sinh ra trên phần tử bán dẫn phải được truyền sang bộ tản nhiệt để duy trì nhiệt độ làm việc an toàn.

Ứng dụng tiêu biểu

• Điều khiển điện trở gia nhiệt trong máy đóng gói, máy ép nhựa, tủ sấy và lò nhiệt công nghiệp.
• Đóng cắt đèn và tải thuần trở trong hệ thống tự động hóa một pha.
• Phối hợp với bộ điều khiển nhiệt độ để duy trì nhiệt độ theo chu kỳ đóng/ngắt.
• Ứng dụng trong dây chuyền cần đóng cắt nhanh, thường xuyên và hạn chế tiếng ồn cơ khí.
• Thay thế rơ-le điện từ trong những mạch tải AC phù hợp với đặc tính của module bán dẫn.

Lưu ý khi lựa chọn và lắp đặt

• Phải lắp bộ tản nhiệt phù hợp, sử dụng vật liệu truyền nhiệt và bảo đảm thông gió cho vị trí lắp đặt.
• Dòng 25 A là mức định mức tối đa trong điều kiện kỹ thuật phù hợp; cần giảm tải theo nhiệt độ môi trường, khả năng tản nhiệt và chu kỳ đóng cắt thực tế.
• Nên bố trí cầu chì bảo vệ bán dẫn hoặc thiết bị bảo vệ quá dòng phù hợp ở mạch tải.
• Kiểm tra đúng đầu vào và đầu ra trước khi đấu dây; không cấp nguồn tải vào các cực điều khiển.
• Với tải cảm hoặc tải có dòng khởi động lớn, cần tính toán dòng làm việc, dòng xung và chọn SSR có dự phòng công suất thích hợp.
• Việc lắp đặt, đấu nối và bảo trì phải do người có chuyên môn thực hiện sau khi đã cô lập nguồn điện.

Cam kết và nơi mua hàng

Để chọn đúng Fotek SSR-25AA-H chính hãng, khách hàng nên đối chiếu điện áp điều khiển, điện áp tải, dòng tải thực tế và yêu cầu tản nhiệt của hệ thống. Mua sản phẩm tại thietbicodien để được tư vấn cấu hình, lựa chọn phụ kiện tản nhiệt phù hợp và hỗ trợ kỹ thuật cho ứng dụng điều khiển công nghiệp.

Câu hỏi thường gặp (FAQ)

SSR-25AA-H nhận tín hiệu điều khiển loại nào?

Thiết bị nhận tín hiệu điều khiển AC 80–250 V ở tần số 50/60 Hz. Đây không phải phiên bản điều khiển bằng điện áp DC.

SSR-25AA-H có thể đóng cắt tải điện áp bao nhiêu?

Đầu ra được thiết kế cho tải xoay chiều một pha trong dải 90–480 VAC. Điện áp và loại tải thực tế phải nằm trong giới hạn kỹ thuật của thiết bị.

Dòng 25 A có thể sử dụng liên tục mà không cần tản nhiệt không?

Không. Khi làm việc với dòng tải đáng kể, SSR phải được gắn lên bộ tản nhiệt thích hợp. Dòng sử dụng thực tế còn phụ thuộc nhiệt độ môi trường, lưu thông không khí và chu kỳ vận hành.

SSR-25AA-H khác SSR-25AA như thế nào?

SSR-25AA-H là phiên bản điện áp cao với dải điện áp tải 90–480 VAC, trong khi SSR-25AA tiêu chuẩn sử dụng dải tải thấp hơn. Hai phiên bản đều nhận tín hiệu điều khiển AC theo thông số tương ứng của dòng SSR-AA.

Thiết bị có phù hợp để điều khiển điện trở gia nhiệt không?

Có. Cơ chế đóng cắt tại điểm không giúp sản phẩm đặc biệt phù hợp với điện trở nhiệt, tủ sấy và các tải thuần trở cần đóng ngắt thường xuyên.

SSR-25AA-H có điều chỉnh được công suất đầu ra không?

Thiết bị hoạt động theo chế độ đóng hoặc ngắt. Muốn điều khiển công suất trung bình, bộ điều khiển phía trước phải phát lệnh theo chu kỳ thời gian phù hợp; SSR không tự điều chỉnh tuyến tính điện áp đầu ra.

Cần bảo vệ mạch tải như thế nào?

Nên sử dụng thiết bị bảo vệ quá dòng phù hợp, ưu tiên cầu chì có đặc tính đáp ứng cho linh kiện bán dẫn khi ứng dụng yêu cầu. Đồng thời phải bảo đảm tiết diện dây dẫn, đầu nối và bộ tản nhiệt tương ứng với dòng tải.
