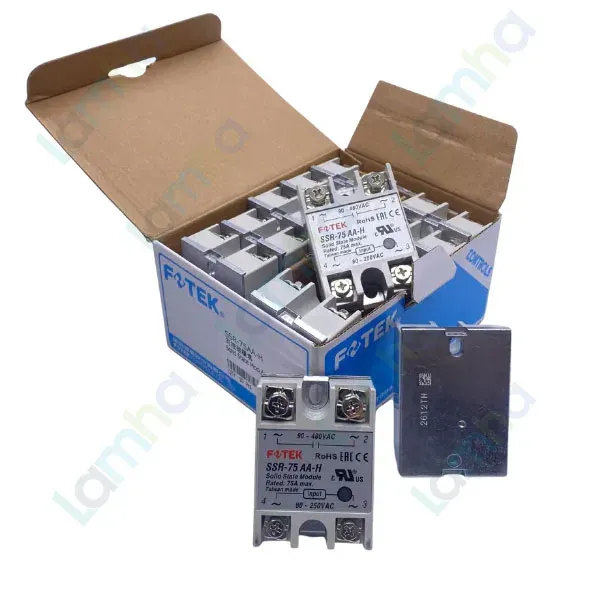

Module bán dẫn một pha Fotek SSR-75AA-H (Input: 80 ~ 250VAC, Output: 90 ~ 480VAC, 75A)

Module bán dẫn một pha Fotek SSR-75AA-H – phiên bản điện áp cao

Module bán dẫn một pha Fotek SSR-75AA-H là thiết bị đóng cắt không tiếp điểm thuộc dòng SSR-AA-H, nhận tín hiệu điều khiển AC và điều khiển tải AC một pha. Sản phẩm phù hợp với các hệ thống cần đóng cắt thường xuyên, vận hành êm và hạn chế hồ quang điện so với rơ-le điện cơ.

Fotek là thương hiệu thiết bị điều khiển công nghiệp của Đài Loan, cung cấp cảm biến, bộ điều khiển nhiệt độ, đồng hồ đo và module bán dẫn. Model SSR-75AA-H là phiên bản điện áp cao của dòng SSR AC–AC, được thiết kế cho tủ điện điều khiển nhiệt, máy móc sản xuất và hệ thống tự động hóa công nghiệp.

Ưu điểm và tính năng nổi bật của Fotek SSR-75AA-H

• Đóng cắt bán dẫn không tiếp điểm, không phát sinh tia lửa cơ khí và không tạo tiếng đóng cắt như contactor hoặc rơ-le điện cơ.
• Điều khiển AC–AC một pha, thích hợp với bộ điều khiển hoặc mạch điều khiển có ngõ ra điện áp AC tương thích.
• Đóng cắt tại điểm 0 giúp giảm nhiễu điện từ và hạn chế dòng xung khi điều khiển nhiều loại tải AC.
• Cách ly điện cao giữa mạch điều khiển và mạch tải, góp phần bảo vệ thiết bị điều khiển phía trước.
• Mạch bảo vệ quá nhiệt được hãng tích hợp cho dòng sản phẩm, hỗ trợ nâng cao độ an toàn khi vận hành.
• Khả năng chịu điện áp và dòng xung tốt, phù hợp với môi trường điều khiển công nghiệp.
• Kết cấu module nhỏ gọn, thuận tiện lắp trên tấm tản nhiệt trong tủ điện.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại module	SSR một pha, AC điều khiển AC, phiên bản điện áp cao
Điện áp ngõ vào điều khiển	80–250 VAC
Tần số ngõ vào	50/60 Hz
Dải điện áp tải	90–480 VAC
Dòng tải định mức tối đa	75 A
Phương thức kích	Đóng cắt tại điểm 0
Độ bền điện môi	Trên 4 kV
Điện trở cách điện	Trên 100 MΩ tại 500 VDC
Bảo vệ quá nhiệt	Mạch bảo vệ tại 120°C
Tiêu chuẩn hãng công bố	EN 60947-4-3 và EN 60950
Yêu cầu tản nhiệt	Lắp với bộ tản nhiệt phù hợp; cân nhắc làm mát cưỡng bức theo tải và nhiệt độ môi trường

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng điều khiển

Fotek SSR-75AA-H thực hiện chức năng đóng hoặc ngắt nguồn AC cấp cho tải theo trạng thái của tín hiệu AC tại ngõ vào điều khiển. Thiết bị đặc biệt hữu ích trong những hệ thống phải đóng cắt lặp lại nhiều lần, nơi tuổi thọ tiếp điểm và tiếng ồn cơ khí là những hạn chế của rơ-le truyền thống.

Nguyên lý hoạt động

Khi ngõ vào nhận được điện áp AC phù hợp, mạch cách ly quang truyền lệnh tới khối kích bên trong. Khối kích chờ điện áp xoay chiều tiến gần điểm qua không rồi điều khiển linh kiện bán dẫn công suất dẫn điện, cho phép dòng điện đi qua tải. Khi tín hiệu điều khiển mất đi, linh kiện công suất ngừng dẫn tại thời điểm thích hợp của chu kỳ AC.

Nhờ nguyên lý đóng cắt không tiếp điểm, module không bị mòn tiếp điểm cơ khí và có thể đáp ứng tốt các chu kỳ điều khiển nhiệt lặp lại. Tuy nhiên, SSR vẫn sinh nhiệt khi dẫn dòng nên phải được lắp sát với tản nhiệt thích hợp, sử dụng vật liệu truyền nhiệt và bảo đảm thông gió trong tủ điện.

Ứng dụng tiêu biểu

• Điều khiển điện trở gia nhiệt trong lò sấy, tủ sấy, máy ép nhựa và máy đóng gói.
• Đóng cắt bộ gia nhiệt trong hệ thống điều khiển nhiệt độ dùng bộ điều khiển ON/OFF hoặc PID có ngõ ra AC tương thích.
• Điều khiển đèn sưởi, tải nhiệt và các tải thuần trở AC một pha.
• Ứng dụng trong tủ điện máy công nghiệp, dây chuyền sản xuất và hệ thống tự động hóa.
• Thay thế rơ-le điện cơ trong những vị trí cần đóng cắt thường xuyên, không gây tiếng ồn và không phát sinh hồ quang tại tiếp điểm.

Dòng tải cho phép trong vận hành thực tế phụ thuộc vào loại tải, nhiệt độ môi trường, khả năng tản nhiệt và chu kỳ đóng cắt. Khi sử dụng với tải cảm hoặc tải có dòng khởi động lớn, cần tính toán hệ số dự phòng và trang bị bảo vệ quá dòng, quá áp phù hợp.

Cam kết và nơi mua Fotek SSR-75AA-H chính hãng

Lựa chọn đúng Fotek SSR-75AA-H chính hãng giúp bảo đảm thông số điều khiển, khả năng cách ly và độ ổn định của hệ thống. Khách hàng nên cung cấp điện áp nguồn, loại tải, dòng vận hành và tần suất đóng cắt để được kiểm tra khả năng tương thích trước khi đặt hàng.

Liên hệ thietbicodien để mua sản phẩm chính hãng, nhận tư vấn lựa chọn tản nhiệt, thiết bị bảo vệ và phương án lắp đặt phù hợp với ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

Fotek SSR-75AA-H sử dụng tín hiệu điều khiển AC hay DC?

Model này sử dụng tín hiệu điều khiển AC. Không nên cấp trực tiếp tín hiệu DC vào ngõ vào của thiết bị.

Có thể điều khiển SSR-75AA-H bằng ngõ ra PLC DC không?

Không thể điều khiển trực tiếp bằng ngõ ra DC thông thường. Nếu hệ thống sử dụng ngõ ra PLC DC, cần chọn module SSR có ngõ vào DC phù hợp hoặc sử dụng mạch trung gian đúng kỹ thuật.

Ký hiệu “H” trong SSR-75AA-H có ý nghĩa gì?

Ký hiệu “H” nhận diện phiên bản điện áp tải cao của dòng SSR-AA. Dải điện áp tải cụ thể được trình bày trong bảng thông số kỹ thuật.

SSR-75AA-H có cần lắp tản nhiệt không?

Có. Module bán dẫn tạo nhiệt trong quá trình dẫn dòng nên phải lắp với bộ tản nhiệt phù hợp. Với tải lớn hoặc tủ điện có nhiệt độ cao, có thể cần thêm quạt làm mát cưỡng bức.

SSR-75AA-H có phù hợp để điều khiển điện trở gia nhiệt không?

Có. Đây là một trong những ứng dụng điển hình của thiết bị, đặc biệt trong hệ thống điều khiển nhiệt cần đóng cắt lặp lại thường xuyên.

Dòng định mức trên module có phải là dòng sử dụng liên tục trong mọi điều kiện không?

Không. Dòng làm việc thực tế phải được xác định theo nhiệt độ môi trường, bộ tản nhiệt, chế độ thông gió, loại tải và dòng khởi động. Thiết kế nên có hệ số dự phòng thích hợp.

Khi SSR ở trạng thái ngắt, tải có được cách ly hoàn toàn không?

Không nên xem SSR là thiết bị cách ly an toàn. Ngõ ra bán dẫn vẫn có thể tồn tại dòng rò nhỏ, vì vậy phải ngắt thiết bị cách ly nguồn trước khi kiểm tra hoặc bảo trì tải.

Cần trang bị bảo vệ gì khi lắp Fotek SSR-75AA-H?

Mạch tải nên có MCB hoặc cầu chì phù hợp, thiết bị cách ly nguồn và bảo vệ quá áp khi ứng dụng yêu cầu. Dây PE phải nối trực tiếp tới vỏ kim loại của tải và không đi qua module SSR.
