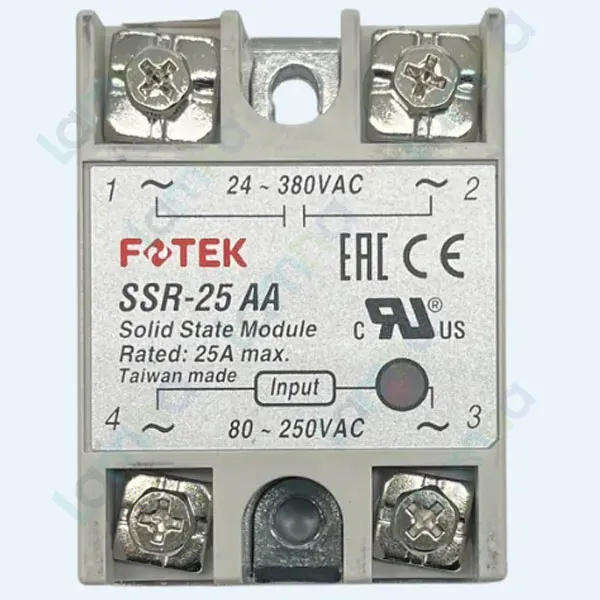

Module bán dẫn một pha Fotek SSR-25AA (Input: 80 ~ 250VDC, Output: 24 ~ 380VAC, 25A)

Giới thiệu module bán dẫn một pha Fotek SSR-25AA 25A

Module bán dẫn một pha Fotek SSR-25AA là thiết bị đóng cắt không tiếp điểm thuộc dòng SSR-AA tiêu chuẩn, dùng tín hiệu điều khiển AC để đóng hoặc ngắt tải điện xoay chiều một pha. Sản phẩm mang thương hiệu Fotek, xuất xứ Đài Loan, phù hợp với các hệ thống điều khiển nhiệt và tự động hóa cần đóng cắt thường xuyên.

SSR-25AA là phiên bản AC-to-AC: ngõ vào nhận điện áp 80–250 VAC, 50/60 Hz và ngõ ra điều khiển tải 24–380 VAC với dòng định mức tối đa 25 A. Vì vậy, thông tin ngõ vào 80–250 VDC không phù hợp với mã AA và cần được hiệu chỉnh thành 80–250 VAC khi lựa chọn hoặc lắp đặt.

Khác với relay điện từ, module sử dụng linh kiện bán dẫn để chuyển mạch nên không phát sinh tia lửa và không có tiếp điểm cơ khí bị mài mòn trong quá trình vận hành.

Thông số kỹ thuật tiêu biểu của Fotek SSR-25AA

Thông số	Giá trị
Kiểu module	Module bán dẫn một pha AC-to-AC, loại tiêu chuẩn
Điện áp ngõ vào	80–250 VAC, 50/60 Hz
Điện áp ngõ ra tải	24–380 VAC
Dòng tải định mức	Tối đa 25 A, áp dụng cho tải thuần trở
Phương pháp điều khiển	Chuyển mạch tại điểm không điện áp
Điện áp ngắt	Nhỏ hơn 35 VAC
Công suất kích	Tối đa 1,0 VA
Dòng rò ngõ ra	Tối đa 5 mA
Thời gian đáp ứng	Tối đa 8,3 ms tại 60 Hz
Dòng xung chịu đựng	275 A
Điện áp xung chịu đựng	Tối thiểu 1.200 VAC
Độ bền điện môi	4 kVrms
Điện trở cách điện	100 MΩ tại 500 VDC
Mạch bảo vệ quá nhiệt	Ngưỡng 120°C
Môi trường làm việc	-40°C đến +80°C; độ ẩm tương đối 35–85%
Vật liệu vỏ	Nhựa ABS chống cháy, cấp UL 94V-0

Ưu điểm và tính năng nổi bật của Fotek SSR-25AA

• Điều khiển AC-to-AC, thích hợp nhận lệnh trực tiếp từ bộ điều khiển có ngõ ra điện áp xoay chiều 80–250 VAC.
• Chuyển mạch zero-cross tại vùng điện áp qua điểm không, góp phần hạn chế xung chuyển mạch và nhiễu EMI/RFI.
• Không sử dụng tiếp điểm cơ khí nên vận hành êm, không phát sinh hồ quang tại bộ phận đóng cắt và phù hợp với chu kỳ đóng ngắt lặp lại.
• Khả năng cách ly giữa mạch điều khiển và mạch tải với độ bền điện môi 4 kVrms và điện trở cách điện 100 MΩ tại 500 VDC.
• Tích hợp mạch bảo vệ quá nhiệt 120°C, đồng thời có khả năng chịu dòng xung và điện áp xung cao.
• Vỏ ABS chống cháy cấp UL 94V-0, hỗ trợ sử dụng trong tủ điều khiển công nghiệp.
• Dòng SSR-AA đáp ứng các tiêu chuẩn EN60947-4-3 và EN60950.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng đóng cắt tải một pha

Relay bán dẫn 25A nhận tín hiệu điều khiển AC và thực hiện đóng hoặc ngắt đường cấp điện cho tải xoay chiều. Thiết bị đóng vai trò phần tử công suất trung gian giữa bộ điều khiển nhiệt, bộ điều khiển trình tự hoặc mạch điều khiển và tải điện.

Nguyên lý hoạt động

Khi điện áp điều khiển 80–250 VAC được đưa vào ngõ vào, mạch cách ly kích hoạt phần tử bán dẫn công suất ở ngõ ra. Với cơ chế zero-cross, ngõ ra bắt đầu hoặc kết thúc dẫn điện tại vùng điểm không của dạng sóng xoay chiều, qua đó giảm nhiễu điện từ và xung chuyển mạch so với đóng cắt tại vị trí bất kỳ trên chu kỳ điện áp.

Khi mất tín hiệu điều khiển, phần tử công suất ngừng dẫn theo đặc tính chuyển mạch AC. Do SSR vẫn có dòng rò nhỏ khi ở trạng thái ngắt, phải cô lập nguồn bằng thiết bị đóng cắt cơ khí phù hợp trước khi bảo trì.

Ứng dụng tiêu biểu

• Điều khiển điện trở gia nhiệt trong lò sấy, máy ép nhiệt, máy đóng gói và thiết bị chế biến.
• Đóng cắt bộ gia nhiệt của tủ điện, khuôn nhựa, máy đùn và dây chuyền kiểm soát nhiệt độ.
• Điều khiển đèn và các tải thuần trở sử dụng nguồn điện xoay chiều một pha.
• Ghép với bộ điều khiển nhiệt độ, PLC hoặc bộ điều khiển tuần tự có ngõ ra AC tương thích.
• Ứng dụng trong hệ thống tự động hóa cần đóng ngắt nhanh, êm và thường xuyên.

Dòng định mức 25 A được công bố cho tải thuần trở. Khi điều khiển tải có dòng khởi động, tải cảm, tải điện dung, biến áp hoặc đèn sợi đốt, cần tính hệ số dự phòng phù hợp. Module cũng cần được lắp trên bộ tản nhiệt theo dòng tải thực tế, sử dụng keo hoặc tấm dẫn nhiệt và trang bị cầu chì bán dẫn tác động nhanh để hạn chế hư hỏng khi tải ngắn mạch.

Cam kết và nơi mua Fotek SSR-25AA chính hãng

Để lựa chọn đúng Fotek SSR-25AA chính hãng, khách hàng cần xác nhận điện áp điều khiển AC, điện áp tải, dòng vận hành thực tế và yêu cầu tản nhiệt của hệ thống. Mua sản phẩm tại thietbicodien để được tư vấn cấu hình phù hợp, kiểm tra đúng mã hàng và hỗ trợ lựa chọn phụ kiện bảo vệ cho ứng dụng.

Câu hỏi thường gặp (FAQ)

Ngõ vào của Fotek SSR-25AA là AC hay DC?

Ngõ vào của SSR-25AA là 80–250 VAC, 50/60 Hz. Ký hiệu AA thể hiện ngõ điều khiển AC và ngõ tải AC; đây không phải phiên bản điều khiển bằng điện áp DC.

SSR-25AA có thể điều khiển tải điện áp bao nhiêu?

Module điều khiển tải xoay chiều một pha trong dải 24–380 VAC. Thiết bị không được thiết kế để đóng cắt tải DC.

Dòng 25 A có thể sử dụng liên tục mà không cần tản nhiệt không?

Không nên hiểu 25 A là dòng có thể vận hành liên tục trong mọi điều kiện. Khả năng tải thực tế phụ thuộc vào bộ tản nhiệt, nhiệt độ môi trường, thông gió, kiểu tải và chu kỳ đóng cắt.

Công nghệ zero-cross của SSR-25AA có tác dụng gì?

Chuyển mạch zero-cross cho phép đóng hoặc ngắt tại vùng điểm không của sóng AC, giúp hạn chế nhiễu EMI/RFI và giảm tác động của xung chuyển mạch lên tải phù hợp.

SSR-25AA có phù hợp để điều khiển điện trở gia nhiệt không?

Có. Đây là một trong những ứng dụng tiêu biểu của sản phẩm vì tải gia nhiệt thường có đặc tính thuần trở và cần đóng ngắt lặp lại theo lệnh của bộ điều khiển nhiệt độ.

Có cần lắp cầu chì bảo vệ cho SSR-25AA không?

Có. Nên sử dụng cầu chì bán dẫn tác động nhanh được chọn theo đặc tính tải và giá trị I²t phù hợp. Aptomat thông thường có thể bảo vệ đường dây nhưng không phải lúc nào cũng phản ứng đủ nhanh để bảo vệ phần tử bán dẫn khi ngắn mạch.

Mạch bảo vệ quá nhiệt 120°C có thay thế cho bộ tản nhiệt không?

Không. Bảo vệ quá nhiệt 120°C là lớp bảo vệ bổ sung, không thay thế việc tính toán tản nhiệt, bôi vật liệu dẫn nhiệt và bố trí thông gió đúng kỹ thuật.

Có thể dùng nguồn điều khiển 24 VDC cho SSR-25AA không?

Không. Nếu hệ thống sử dụng tín hiệu điều khiển 24 VDC, cần chọn phiên bản DC-to-AC có dải ngõ vào DC tương ứng, thay vì sử dụng mã SSR-25AA.
