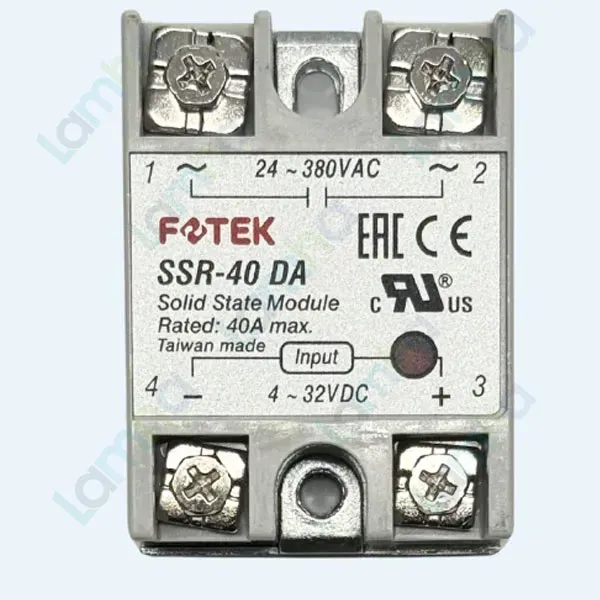

Module bán dẫn một pha Fotek SSR-40DA (Input: 4 ~ 32VDC, Output: 24 ~ 380VAC, 40A)

Giới thiệu module bán dẫn một pha Fotek SSR-40DA

Module bán dẫn một pha Fotek SSR-40DA là rơ-le trạng thái rắn loại DC điều khiển AC, nhận tín hiệu đầu vào 4–32 VDC để đóng cắt tải xoay chiều 24–380 VAC với dòng tải định mức tối đa 40 A. Thiết bị phù hợp cho các hệ thống cần đóng cắt thường xuyên, vận hành êm và không sử dụng tiếp điểm cơ khí.

Fotek là thương hiệu thiết bị tự động hóa được thành lập năm 1985 tại Đài Bắc, Đài Loan. Hãng tập trung nghiên cứu và sản xuất cảm biến, bộ điều khiển nhiệt độ, bộ điều chỉnh công suất và module bán dẫn phục vụ máy móc công nghiệp. Sản phẩm SSR-40DA có xuất xứ Đài Loan, thuộc dòng SSR-DA một pha tiêu chuẩn của Fotek.

Ưu điểm và tính năng nổi bật của Fotek SSR-40DA

• Ngõ vào điều khiển 4–32 VDC, thuận tiện kết nối với PLC, bộ điều khiển nhiệt độ, mạch điều khiển và các thiết bị tự động hóa có đầu ra DC phù hợp.
• Ngõ ra 24–380 VAC, dòng tải tối đa 40 A, đáp ứng nhiều ứng dụng đóng cắt tải điện xoay chiều một pha.
• Sử dụng linh kiện bán dẫn thay cho tiếp điểm cơ khí, giúp thiết bị đóng cắt không phát sinh tiếng kêu và không bị mài mòn tiếp điểm.
• Đóng cắt tại điểm điện áp qua zero, góp phần hạn chế nhiễu điện và tác động chuyển mạch khi điều khiển tải AC.
• Khả năng cách điện giữa mạch điều khiển và mạch tải trên 4 kV; điện trở cách điện trên 100 MΩ tại 500 VDC.
• Có khả năng chịu dòng xung và điện áp xung cao, phù hợp với môi trường điều khiển công nghiệp khi được lựa chọn, lắp đặt và bảo vệ đúng kỹ thuật.
• Dòng SSR-DA được Fotek công bố có mạch bảo vệ quá nhiệt ở ngưỡng 120°C.
• Phù hợp các yêu cầu liên quan đến EN 60947-4-3 và EN 60950 theo thông tin kỹ thuật của dòng sản phẩm.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại thiết bị	Module bán dẫn một pha, DC điều khiển AC
Điện áp điều khiển đầu vào	4–32 VDC
Điện áp ngắt đầu vào	Dưới 3,5 VDC
Dòng kích đầu vào	Tối đa 12 mA
Dải điện áp tải	24–380 VAC
Dòng tải định mức tối đa	40 A
Phương thức đóng cắt	Qua điểm zero
Độ bền điện môi	Trên 4 kV
Điện trở cách điện	Trên 100 MΩ tại 500 VDC
Ngưỡng bảo vệ quá nhiệt	120°C

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng

Rơ-le bán dẫn 40 A thực hiện chức năng đóng hoặc ngắt nguồn AC cấp cho tải theo tín hiệu DC từ bộ điều khiển. Thiết bị tạo giao diện công suất giữa mạch điều khiển điện áp thấp và tải điện xoay chiều, thích hợp cho những hệ thống phải chuyển mạch lặp lại nhiều lần.

Nguyên lý hoạt động

Khi điện áp DC trong phạm vi 4–32 V được đưa đúng cực vào ngõ điều khiển, mạch đầu vào kích phần tử bán dẫn công suất ở ngõ ra. Cơ chế đóng cắt qua điểm zero cho phép SSR bắt đầu dẫn khi điện áp AC tiến gần điểm không, từ đó giúp giảm nhiễu chuyển mạch. Khi tín hiệu điều khiển được loại bỏ, phần tử công suất ngừng dẫn sau khi dòng tải AC đi qua điểm không tiếp theo.

Do phần tử bán dẫn vẫn sinh nhiệt và có dòng rò nhỏ khi ngắt, SSR-40DA cần được lắp trên tản nhiệt phù hợp, đặt tại vị trí thông thoáng và phối hợp với cầu chì hoặc thiết bị bảo vệ quá dòng. Mức 40 A là dòng định mức tối đa trong điều kiện kỹ thuật quy định, không nên mặc định là dòng vận hành liên tục trong mọi nhiệt độ và kiểu tải.

Ứng dụng tiêu biểu

• Điều khiển điện trở gia nhiệt trong máy ép nhựa, máy đóng gói, tủ sấy và lò nhiệt.
• Đóng cắt bộ gia nhiệt trong hệ thống điều khiển nhiệt độ dùng PID.
• Điều khiển đèn, thiết bị nhiệt và tải AC một pha trong dây chuyền tự động hóa.
• Kết nối với PLC hoặc bộ điều khiển có ngõ ra điện áp DC tương thích.
• Ứng dụng cần đóng cắt nhanh, thường xuyên và hạn chế tiếng ồn cơ khí.

SSR-40DA đặc biệt thích hợp với tải điện trở. Khi sử dụng cho tải cảm, biến áp, động cơ hoặc tải có dòng khởi động lớn, cần tính hệ số dự phòng dòng, chọn bảo vệ xung và kiểm tra điều kiện tải theo hướng dẫn kỹ thuật.

Cam kết và nơi mua Fotek SSR-40DA chính hãng

Để lựa chọn đúng Fotek SSR-40DA chính hãng, khách hàng nên kiểm tra đầy đủ model, dải điện áp điều khiển, điện áp tải, dòng tải thực tế và yêu cầu tản nhiệt của hệ thống. Đặt mua sản phẩm tại thietbicodien để được tư vấn cấu hình, lựa chọn phụ kiện tản nhiệt và thiết bị bảo vệ phù hợp với ứng dụng.

Câu hỏi thường gặp (FAQ)

Fotek SSR-40DA là thiết bị gì?

Đây là module bán dẫn một pha loại DC điều khiển AC, sử dụng tín hiệu 4–32 VDC để đóng cắt tải 24–380 VAC với dòng định mức tối đa 40 A.

SSR-40DA có thể điều khiển trực tiếp bằng PLC không?

Có thể nếu ngõ ra DC của PLC cung cấp điện áp trong phạm vi 4–32 VDC, đáp ứng dòng kích yêu cầu và được đấu đúng cực tính đầu vào của SSR.

SSR-40DA có dùng để đóng cắt tải DC được không?

Không. Ngõ ra của model này được thiết kế cho tải AC 24–380 VAC. Muốn điều khiển tải DC cần chọn SSR loại DC điều khiển DC có thông số phù hợp.

Dòng 40 A có thể sử dụng liên tục trong mọi điều kiện không?

Không. Khả năng tải thực tế phụ thuộc vào tản nhiệt, nhiệt độ môi trường, cách lắp đặt, chu kỳ đóng cắt và đặc tính tải. Cần áp dụng hệ số dự phòng thay vì vận hành sát dòng định mức tối đa.

SSR-40DA có bắt buộc lắp tản nhiệt không?

Khi điều khiển tải công suất đáng kể, cần lắp SSR lên tản nhiệt được tính toán phù hợp và sử dụng vật liệu truyền nhiệt đúng kỹ thuật. Tản nhiệt không đủ có thể làm thiết bị quá nóng và giảm độ tin cậy.

SSR-40DA phù hợp nhất với loại tải nào?

Thiết bị phù hợp nhất với tải điện trở AC như điện trở gia nhiệt, lò sấy và hệ thống nhiệt. Với tải cảm hoặc tải có dòng khởi động cao, cần tăng dự phòng dòng và bổ sung giải pháp bảo vệ thích hợp.

SSR-40DA có ngắt điện hoàn toàn như công tắc cơ khí không?

Không hoàn toàn. SSR có thể tồn tại dòng rò nhỏ ở trạng thái ngắt, vì vậy phải sử dụng thiết bị cách ly nguồn riêng và xác nhận mất điện trước khi bảo trì tải hoặc hệ thống.
