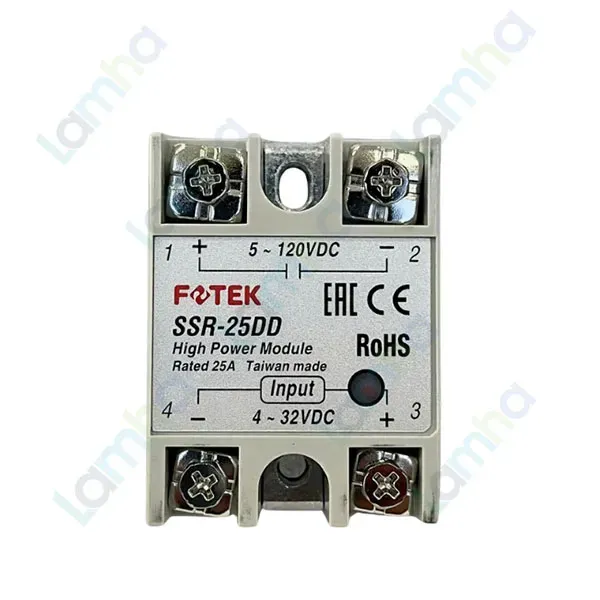

Module bán dẫn một pha Fotek SSR-25DD (Input: 4 ~ 32VDC, Output: 5 ~ 60VDC, 25A)

Giới thiệu module bán dẫn một pha Fotek SSR-25DD 25A

Module bán dẫn một pha Fotek SSR-25DD là relay bán dẫn loại DC-to-DC, sử dụng tín hiệu điện áp một chiều để đóng ngắt tải một chiều. Thiết bị không sử dụng tiếp điểm cơ khí, phù hợp với các hệ thống cần chuyển mạch nhanh, vận hành êm và đóng ngắt thường xuyên.

Fotek là thương hiệu thiết bị tự động hóa được thành lập tại Đài Bắc, Đài Loan vào năm 1985. Hãng phát triển nhiều dòng cảm biến, bộ điều khiển và relay bán dẫn phục vụ máy móc, dây chuyền sản xuất तथा tủ điện công nghiệp. SSR-25DD là lựa chọn phù hợp khi cần một relay bán dẫn DC-DC 25A có độ cách ly cao và kích thước lắp đặt gọn.

Ưu điểm và tính năng nổi bật

• Đóng cắt tải DC không tiếp điểm, hạn chế hồ quang, tiếng ồn và hiện tượng mòn tiếp điểm thường gặp ở relay điện cơ.
• Cách ly mạch điều khiển và mạch tải, giúp giảm ảnh hưởng của sự cố phía công suất tới PLC, bộ điều khiển hoặc mạch điện tử.
• Chuyển mạch nhanh, thích hợp với những ứng dụng phải đóng ngắt tải liên tục hoặc điều khiển theo chu kỳ ngắn.
• Tích hợp bảo vệ quá nhiệt, đồng thời có khả năng chịu dòng xung và điện áp xung tốt hơn trong môi trường công nghiệp.
• Điện áp điều khiển rộng, thuận tiện kết nối với PLC, bộ điều khiển nhiệt độ, bộ định thời và các mạch điều khiển DC.
• Thiết kế dạng module bắt vít chắc chắn, thuận tiện lắp trên tấm tản nhiệt trong tủ điện công nghiệp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại module	Relay bán dẫn một pha, loại tiêu chuẩn DC-to-DC
Điện áp điều khiển ngõ vào	4–32VDC
Điện áp bảo đảm tắt ngõ vào	Nhỏ hơn 1,0VDC
Dòng kích hoạt ngõ vào	Tối đa 15mA
Điện áp tải ngõ ra	5–60VDC
Dòng tải định mức tối đa	25A
Dòng xung	50A
Điện áp đỉnh	80VDC
Sụt áp ngõ ra khi dẫn	1,5V
Dòng rò ngõ ra	0,1mA
Phương pháp điều khiển	Random
Thời gian đáp ứng	1,0ms
Độ bền điện môi	Trên 4kV
Điện trở cách điện	Trên 100MΩ tại 500VDC
Ngưỡng bảo vệ quá nhiệt	120°C
Điều kiện hoạt động	-40°C đến +80°C; độ ẩm tương đối 35–85%
Tiêu chuẩn công bố	EN60947-4-3 và EN60950

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

SSR-25DD đóng vai trò giao tiếp giữa tín hiệu điều khiển công suất nhỏ và mạch tải DC có dòng lớn hơn. Thiết bị nhận lệnh từ PLC, bộ điều khiển nhiệt độ, bộ định thời hoặc mạch điện tử, sau đó thực hiện điều khiển tải một chiều mà không cần tiếp điểm cơ khí.

Nguyên lý hoạt động

Khi tín hiệu DC đúng cực tính được đưa vào ngõ điều khiển, tầng vào truyền lệnh qua mạch cách ly để kích linh kiện bán dẫn công suất ở ngõ ra. Ngõ ra chuyển sang trạng thái dẫn và cho phép nguồn DC cấp điện cho tải. Khi tín hiệu điều khiển bị loại bỏ, linh kiện công suất ngừng dẫn và ngắt dòng tải.

SSR-25DD sử dụng chuyển mạch ngẫu nhiên, nghĩa là ngõ ra phản hồi theo tín hiệu điều khiển mà không chờ điểm điện áp bằng không như relay bán dẫn điều khiển tải AC. Vì vậy, model này chỉ phù hợp với mạch tải DC và phải được đấu đúng cực tính.

Ứng dụng tiêu biểu

• Đóng ngắt van điện từ, cuộn hút contactor và cơ cấu chấp hành sử dụng nguồn DC.
• Điều khiển điện trở gia nhiệt DC trong máy đóng gói, máy ép nhựa và thiết bị gia nhiệt công nghiệp.
• Điều khiển đèn LED, đèn báo và các cụm chiếu sáng DC trong máy móc tự động.
• Đóng ngắt động cơ DC, bơm DC hoặc quạt DC khi đã tính toán dòng khởi động và biện pháp dập xung phù hợp.
• Khuếch đại khả năng đóng cắt cho ngõ ra PLC hoặc bộ điều khiển có dòng ngõ ra nhỏ.

Lưu ý khi lựa chọn và lắp đặt

• Dòng tải thực tế phải được lựa chọn theo nhiệt độ môi trường, chu kỳ làm việc và điều kiện tản nhiệt cho SSR; không nên mặc định thiết bị luôn vận hành liên tục ở dòng tối đa.
• Lắp module trên bề mặt tản nhiệt phẳng, sử dụng keo dẫn nhiệt và bảo đảm thông gió phù hợp.
• Đấu đúng cực tính của cả ngõ điều khiển và ngõ tải; không sử dụng SSR-25DD để đóng cắt tải AC.
• Với tải cảm như cuộn dây, van điện từ hoặc động cơ DC, nên bổ sung diode dập xung hoặc phần tử chống quá áp thích hợp.
• Lắp cầu chì hoặc thiết bị bảo vệ DC phù hợp ở mạch tải. Khi bảo trì, cần dùng thiết bị cách ly nguồn độc lập thay vì xem SSR là điểm cách ly an toàn.
