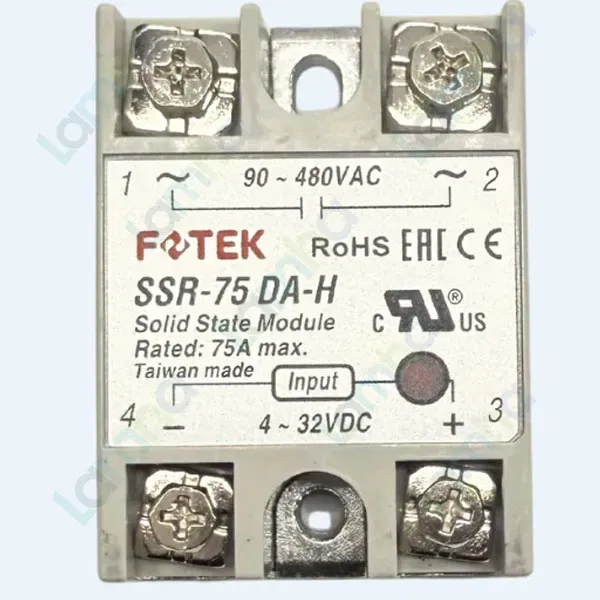

Module bán dẫn một pha Fotek SSR-75DA-H (Input: 4 ~ 32VDC, Output: 90 ~ 480VAC, 75A)

Giới thiệu Module bán dẫn một pha Fotek SSR-75DA-H

Module bán dẫn một pha Fotek SSR-75DA-H là rơ-le bán dẫn loại DC điều khiển AC, nhận tín hiệu điều khiển 4–32VDC để đóng cắt tải xoay chiều 90–480VAC với dòng tải tối đa 75A. Phiên bản “-H” thuộc nhóm điện áp cao, phù hợp với các hệ thống gia nhiệt và điều khiển tải điện công suất lớn cần đóng cắt thường xuyên.

Fotek là thương hiệu thiết bị tự động hóa được thành lập tại Đài Bắc, Đài Loan vào năm 1985. Hãng nghiên cứu và sản xuất nhiều dòng cảm biến, bộ điều khiển nhiệt độ, bộ điều chỉnh công suất và module bán dẫn phục vụ máy móc công nghiệp. Sản phẩm SSR-75DA-H có xuất xứ Đài Loan.

Ưu điểm và tính năng nổi bật

• Dòng tải tối đa 75A, đáp ứng nhu cầu điều khiển tải công suất lớn khi được lựa chọn và tản nhiệt đúng kỹ thuật.
• Điện áp điều khiển 4–32VDC, thuận tiện kết nối với PLC, bộ điều khiển nhiệt độ hoặc mạch điều khiển DC tương thích.
• Điều khiển tải trong dải 90–480VAC, phù hợp với nhiều hệ thống điện xoay chiều một pha.
• Đóng cắt tại điểm không giúp hạn chế nhiễu điện từ và xung điện phát sinh khi chuyển trạng thái.
• Không sử dụng tiếp điểm cơ khí nên vận hành êm, không phát sinh tia lửa tại tiếp điểm và phù hợp với chu kỳ đóng cắt lặp lại.
• Khả năng cách điện giữa mạch điều khiển và mạch tải cao, với độ bền điện môi trên 4kV và điện trở cách điện trên 100MΩ tại 500VDC.
• Tích hợp mạch bảo vệ quá nhiệt ở mức 120°C theo đặc tính của dòng SSR-DA.
• Có khả năng chịu dòng và điện áp xung, hỗ trợ nâng cao độ ổn định trong môi trường công nghiệp.
• Dòng sản phẩm được công bố phù hợp với EN60947-4-3 và EN60950.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại thiết bị	Module bán dẫn một pha, DC điều khiển AC
Điện áp điều khiển	4–32VDC
Điện áp tải định mức	90–480VAC
Dòng tải tối đa	75A
Phương thức đóng cắt	Đóng cắt tại điểm không
Độ bền điện môi	Trên 4kV
Điện trở cách điện	Trên 100MΩ tại 500VDC
Bảo vệ quá nhiệt	Mạch bảo vệ ở mức 120°C
Tiêu chuẩn công bố	EN60947-4-3 và EN60950

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng điều khiển

SSR-75DA-H thực hiện chức năng đóng hoặc ngắt nguồn AC cấp cho tải dựa trên tín hiệu điều khiển DC. Nhờ khả năng nhận tín hiệu điện áp thấp, module có thể làm phần tử trung gian giữa bộ điều khiển và tải công suất mà không cần tiếp điểm cơ khí.

Nguyên lý hoạt động

Khi đầu vào nhận tín hiệu DC nằm trong dải cho phép, mạch điều khiển cách ly bên trong được kích hoạt. Mạch phát hiện điểm không sẽ lựa chọn thời điểm điện áp AC tiến gần mức 0V để điều khiển tầng bán dẫn đầu ra dẫn điện, từ đó cấp nguồn cho tải. Khi ngắt tín hiệu điều khiển, tầng đầu ra dừng dẫn khi dòng điện xoay chiều đi qua điểm không.

Nguyên lý zero-cross giúp quá trình đóng cắt ổn định hơn và giảm nhiễu so với việc chuyển trạng thái tại thời điểm điện áp AC đang ở mức cao. Do đầu ra bán dẫn vẫn có dòng rò nhỏ khi ở trạng thái ngắt, SSR không được sử dụng thay cho thiết bị cách ly nguồn phục vụ bảo trì.

Ứng dụng thực tế

• Điều khiển điện trở gia nhiệt trong tủ sấy, lò nhiệt và máy đóng gói.
• Điều khiển bộ gia nhiệt của máy ép nhựa, máy đùn và thiết bị chế biến.
• Kết hợp với bộ điều khiển nhiệt độ PID để đóng cắt tải theo chu kỳ.
• Điều khiển tải nhiệt trong dây chuyền thực phẩm, in ấn và sản xuất công nghiệp.
• Thay thế relay cơ khí trong những ứng dụng cần đóng cắt thường xuyên, vận hành êm và không phát sinh tia lửa tại tiếp điểm.

Với mức dòng 75A, module phải được lắp trên bộ tản nhiệt phù hợp, sử dụng vật liệu truyền nhiệt và bố trí thông gió theo điều kiện tải thực tế. Hệ thống cũng cần có thiết bị bảo vệ quá dòng, ngắn mạch và thiết bị cách ly nguồn được lựa chọn đúng kỹ thuật.

Cam kết và nơi mua hàng

Để lựa chọn đúng module bán dẫn Fotek chính hãng, khách hàng cần đối chiếu điện áp điều khiển, điện áp tải, loại tải, dòng làm việc thực tế và phương án tản nhiệt trước khi lắp đặt. Đặt mua Fotek SSR-75DA-H tại thietbicodien để được tư vấn cấu hình phù hợp, kiểm tra thông tin sản phẩm và hỗ trợ lựa chọn phụ kiện lắp đặt.

Câu hỏi thường gặp (FAQ)

Fotek SSR-75DA-H dùng tín hiệu điều khiển nào?

Sản phẩm nhận tín hiệu điều khiển DC 4–32V, phù hợp với nhiều ngõ ra điều khiển DC của PLC và bộ điều khiển nhiệt độ.

SSR-75DA-H điều khiển được tải điện áp bao nhiêu?

Module được thiết kế cho tải xoay chiều một pha trong dải 90–480VAC, với dòng tải công bố tối đa 75A.

SSR-75DA-H có điều khiển tải DC được không?

Không. Đây là loại DC điều khiển AC; đầu vào sử dụng tín hiệu DC nhưng đầu ra được thiết kế để đóng cắt tải AC.

Module có cần lắp bộ tản nhiệt không?

Có. Khi hoạt động, tầng bán dẫn phát sinh nhiệt nên SSR-75DA-H cần được gắn lên bộ tản nhiệt có khả năng thoát nhiệt phù hợp với dòng tải, nhiệt độ môi trường và chế độ làm việc.

Công nghệ đóng cắt tại điểm không có tác dụng gì?

Đóng cắt tại điểm không giúp giảm nhiễu điện từ và hạn chế xung điện khi chuyển trạng thái, đặc biệt hữu ích trong các ứng dụng điều khiển điện trở gia nhiệt.

Có thể sử dụng liên tục ở mức 75A trong mọi điều kiện không?

Không nên mặc định như vậy. Dòng làm việc thực tế phụ thuộc vào kích thước bộ tản nhiệt, thông gió, nhiệt độ môi trường, loại tải và cách lắp đặt. Cần đối chiếu đặc tuyến suy giảm dòng theo nhiệt độ khi thiết kế.

SSR-75DA-H có thể thay hoàn toàn contactor hoặc cầu dao cách ly không?

Không trong mọi trường hợp. SSR thích hợp cho chức năng đóng cắt điện tử thường xuyên nhưng vẫn có dòng rò khi ngắt và không tạo khoảng cách ly cơ khí ở mạch tải. Hệ thống phải có thiết bị bảo vệ và cách ly nguồn riêng để vận hành, kiểm tra và bảo trì an toàn.
