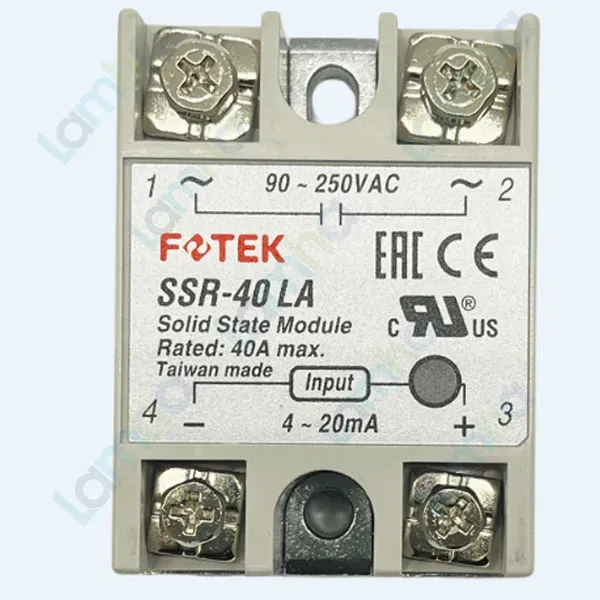

Module bán dẫn một pha Fotek SSR-40LA (Input: 4 ~ 20mA, Output: 90 ~ 250VAC, 40A)

Module bán dẫn một pha Fotek SSR-40LA điều khiển 4–20 mA, 40 A

Module bán dẫn một pha Fotek SSR-40LA là thiết bị điều khiển công suất AC tuyến tính, nhận tín hiệu analog 4–20 mA và điều chỉnh tải một pha bằng phương pháp điều khiển góc pha. Sản phẩm phù hợp với hệ thống cần thay đổi công suất gia nhiệt liên tục thay vì chỉ đóng hoặc ngắt tải.

Fotek là thương hiệu thiết bị tự động hóa được thành lập năm 1985 tại Đài Bắc, Đài Loan. Hãng phát triển nhiều dòng cảm biến, bộ điều khiển nhiệt độ, bộ điều chỉnh công suất và module bán dẫn phục vụ máy móc công nghiệp.

Ưu điểm và tính năng nổi bật của Fotek SSR-40LA

• Nhận trực tiếp tín hiệu điều khiển 4–20 mA phổ biến từ bộ điều khiển PID, PLC hoặc bộ chuyển đổi tín hiệu.
• Sử dụng điều khiển góc pha để thay đổi thời gian dẫn điện trong từng bán kỳ, qua đó điều chỉnh điện áp hiệu dụng và công suất cấp cho tải.
• Ngõ ra làm việc trong dải 90–250 VAC, hỗ trợ dòng tải tối đa 40 A theo điều kiện nhiệt và lắp đặt do nhà sản xuất quy định.
• Phần tử công suất bán dẫn không có tiếp điểm cơ khí, vận hành êm và phù hợp với các chu kỳ điều chỉnh lặp lại thường xuyên.
• Khả năng chịu dòng xung cao giúp module thích nghi tốt hơn với thời điểm đóng điện của tải.
• Kết cấu nhỏ gọn, thuận tiện lắp trên tấm tủ điện cùng bộ tản nhiệt phù hợp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại thiết bị	Module bán dẫn điều khiển tuyến tính một pha
Tín hiệu đầu vào	4–20 mA
Điện trở đầu vào	Xấp xỉ 1,2 kΩ
Phương pháp điều khiển	Điều khiển góc pha
Dải điện áp tải	90–250 VAC
Dòng tải định mức tối đa	40 A
Điện áp chặn lặp lại tối thiểu	600 VAC
Dòng chịu đựng tức thời tối đa	410 A trong một chu kỳ
Điện áp xung đỉnh	Trên 1200 VAC
Độ bền điện môi	Trên 2,5 kVAC trong 1 phút
Điện trở cách điện	Trên 50 MΩ tại 500 VDC
Nhiệt độ làm việc	-20 đến +80°C
Vật liệu vỏ	Nhựa ABS cường độ cao
Kích thước tham khảo	45 × 60 × 22,5 mm
Khối lượng tham khảo	Xấp xỉ 105 g

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

SSR-40LA đóng vai trò là phần tử trung gian giữa bộ điều khiển có ngõ ra dòng 4–20 mA và tải điện xoay chiều một pha. Thiết bị cho phép bộ điều khiển công suất thấp điều chỉnh tải có dòng lớn mà không cần tiếp điểm đóng cắt cơ khí.

Nguyên lý hoạt động

Khi dòng điều khiển tăng từ 4 mA đến 20 mA, mạch đầu vào chuyển đổi mức tín hiệu thành góc kích cho phần tử công suất. Mạch điều khiển pha AC thay đổi thời điểm bắt đầu dẫn trong mỗi bán kỳ của điện áp xoay chiều; góc dẫn càng lớn thì điện áp hiệu dụng và công suất truyền tới tải càng cao.

Đây không phải loại relay chỉ có hai trạng thái bật và tắt. Dạng sóng đầu ra là điện áp AC được cắt pha, vì vậy tải, bộ điều khiển và phương án chống nhiễu phải tương thích với phương pháp điều khiển này.

Ứng dụng tiêu biểu

• Điều khiển công suất điện trở gia nhiệt trong lò sấy, tủ sấy, máy ép nhựa và máy đóng gói.
• Điều chỉnh nhiệt độ cho khuôn nhiệt, thanh nhiệt, dây nhiệt và thiết bị chế biến thực phẩm.
• Kết hợp với bộ điều khiển PID có ngõ ra 4–20 mA trong các hệ thống nhiệt công nghiệp.
• Điều khiển tải điện dung hoặc tải cảm ứng không bão hòa khi đặc tính tải phù hợp với điều khiển góc pha.
• Thay thế giải pháp đóng cắt cơ khí trong các ứng dụng cần điều chỉnh công suất thường xuyên và liên tục.

Khi lắp đặt, cần chọn bộ tản nhiệt theo dòng tải thực tế, sử dụng keo dẫn nhiệt và bảo đảm thông gió. Mạch lực phải có thiết bị bảo vệ, cầu dao cách ly và dây dẫn đúng tiết diện. Dòng 40 A là giới hạn định mức tối đa, không đồng nghĩa module có thể làm việc liên tục ở 40 A trong mọi điều kiện nhiệt độ.

Cam kết và nơi mua hàng

Để mua Fotek SSR-40LA chính hãng, đồng thời được tư vấn lựa chọn bộ tản nhiệt, thiết bị bảo vệ và phương án điều khiển phù hợp, khách hàng có thể liên hệ trực tiếp thietbicodien. Khi đặt hàng, nên đối chiếu đầy đủ model, tín hiệu đầu vào 4–20 mA, điện áp tải 90–250 VAC và dòng tải yêu cầu để tránh nhầm với các phiên bản đóng cắt hoặc phiên bản điện áp cao.

Câu hỏi thường gặp (FAQ)

Fotek SSR-40LA có phải relay bán dẫn đóng ngắt thông thường không?

Không. Đây là module điều khiển tuyến tính nhận tín hiệu 4–20 mA và sử dụng phương pháp điều khiển góc pha để thay đổi công suất tải AC.

SSR-40LA có thể nhận trực tiếp tín hiệu 0–10 V không?

Không nên đấu trực tiếp. Đầu vào của thiết bị được thiết kế cho tín hiệu dòng 4–20 mA; nếu bộ điều khiển chỉ có ngõ ra 0–10 V, cần sử dụng bộ chuyển đổi tín hiệu thích hợp.

Module có thể điều khiển tải điện áp 380 VAC không?

Không. Phiên bản SSR-40LA tiêu chuẩn có dải điện áp tải 90–250 VAC. Hệ thống điện áp cao hơn phải sử dụng đúng phiên bản được nhà sản xuất chỉ định cho dải điện áp đó.

Có cần lắp bộ tản nhiệt cho SSR-40LA không?

Có. Module bán dẫn sinh nhiệt khi dẫn dòng, đặc biệt ở tải lớn. Cần lắp trên bộ tản nhiệt phù hợp, dùng vật liệu dẫn nhiệt và tính giảm dòng theo nhiệt độ môi trường.

SSR-40LA có thể chạy liên tục ở dòng 40 A không?

Khả năng làm việc liên tục phụ thuộc vào nhiệt độ môi trường, bộ tản nhiệt, lưu thông không khí và đặc tính tải. Cần chừa dự phòng dòng và tuân thủ đường đặc tính nhiệt của nhà sản xuất thay vì mặc định vận hành liên tục tại giới hạn 40 A.

Thiết bị có phù hợp để điều khiển động cơ không?

Chỉ nên sử dụng sau khi xác nhận động cơ và phương pháp điều khiển tương thích với điện áp cắt pha. SSR-40LA phù hợp nhất với tải gia nhiệt điện trở; tải cảm ứng cần được đánh giá về dòng khởi động, nhiễu và nguy cơ bão hòa.

Ngõ ra có hoàn toàn mất điện khi tín hiệu điều khiển về mức thấp không?

Không nên coi ngõ ra bán dẫn là điểm cách ly an toàn vì vẫn có thể tồn tại dòng rò. Trước khi bảo trì phải ngắt cầu dao cách ly và kiểm tra hết điện theo đúng quy trình an toàn.

Nên dùng thiết bị bảo vệ nào cho SSR-40LA?

Mạch cần có bảo vệ quá dòng, cầu dao cách ly và giải pháp bảo vệ phần tử bán dẫn phù hợp với tải. Với yêu cầu bảo vệ nhanh, nên lựa chọn cầu chì bán dẫn theo dòng làm việc, dòng xung và hướng dẫn thiết kế của hệ thống.
