Module bán dẫn một pha Fotek SSR-25DA-H (Input: 4 ~ 32VDC, Output: 90 ~ 480VAC, 25A)

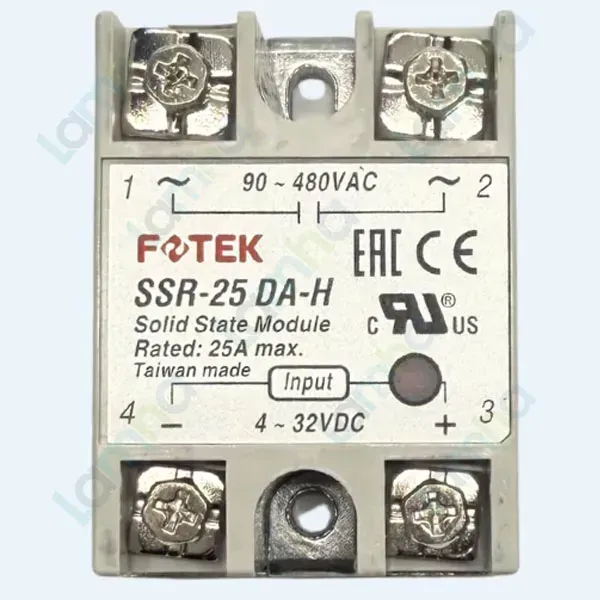

Giới thiệu module bán dẫn một pha Fotek SSR-25DA-H

Module bán dẫn một pha Fotek SSR-25DA-H là relay bán dẫn loại điện áp cao, dùng tín hiệu điều khiển DC để đóng cắt tải AC một pha. Sản phẩm nhận tín hiệu vào 4–32 VDC, làm việc với điện áp tải 90–480 VAC và có dòng tải tối đa 25 A, phù hợp cho các hệ thống cần đóng cắt nhanh, thường xuyên và không phát sinh hồ quang tại tiếp điểm.

Fotek là thương hiệu thiết bị điều khiển công nghiệp có trụ sở tại Đài Bắc, Đài Loan. Các dòng sản phẩm của hãng gồm cảm biến, bộ điều khiển nhiệt độ, relay bán dẫn và thiết bị đo lường, được sử dụng trong nhiều hệ thống tự động hóa và máy móc công nghiệp.

Model SSR-25DA-H thuộc dòng SSR-DA một pha, trong đó ký hiệu “DA” thể hiện đầu vào điều khiển DC và đầu ra tải AC; hậu tố “H” nhận diện phiên bản điện áp cao. Thiết bị đặc biệt thích hợp để nhận lệnh từ PLC, bộ điều khiển nhiệt độ PID hoặc mạch điều khiển 12 VDC và 24 VDC.

Ưu điểm và tính năng nổi bật của Fotek SSR-25DA-H

• Điều khiển DC 4–32 VDC, tương thích với nhiều ngõ ra điều khiển của PLC, bộ điều khiển nhiệt độ và mạch điện tử công nghiệp.
• Đóng cắt tải AC 90–480 VAC, đáp ứng các hệ thống điện áp cao hơn so với phiên bản SSR-25DA tiêu chuẩn.
• Dòng tải tối đa 25 A, phù hợp với nhiều tải gia nhiệt và tải điện một pha khi được lựa chọn, tản nhiệt và giảm định mức đúng yêu cầu.
• Chuyển mạch zero-cross, đóng tải tại vùng điện áp AC gần điểm không nhằm hạn chế nhiễu điện từ và xung dòng khi đóng mạch.
• Không có tiếp điểm cơ khí nên vận hành êm, không phát sinh tia lửa tại tiếp điểm và thích hợp với chu kỳ đóng cắt lặp lại thường xuyên.
• Cách ly tốt giữa mạch điều khiển điện áp thấp và mạch tải AC công suất.
• Dòng SSR-DA được Fotek công bố có khả năng chịu dòng xung, chịu điện áp xung và tích hợp mạch bảo vệ quá nhiệt ở mức 120°C.
• Kết cấu module bắt vít thuận tiện cho việc lắp trên tấm tủ điện cùng bộ tản nhiệt phù hợp.

Thông số kỹ thuật chính

Thông số	Giá trị
Loại thiết bị	Module bán dẫn một pha, loại điện áp cao DC sang AC
Điện áp điều khiển đầu vào	4–32 VDC
Điện áp tải	90–480 VAC
Dòng tải tối đa	25 A
Phương thức chuyển mạch	Zero-cross
Độ bền điện môi	Trên 4 kV
Điện trở cách điện	Trên 100 MΩ tại 500 VDC
Bảo vệ quá nhiệt	Mạch bảo vệ ở mức 120°C theo công bố của dòng SSR-DA
Tiêu chuẩn công bố	EN 60947-4-3 và EN 60950

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của SSR-25DA-H

Chức năng chính của SSR-25DA-H là sử dụng một tín hiệu DC công suất nhỏ để điều khiển việc cấp hoặc ngắt nguồn AC cho tải một pha. Thiết bị tạo giao diện đóng cắt giữa phần điều khiển như PLC hoặc bộ PID và phần công suất như điện trở gia nhiệt, giúp mạch điều khiển không phải trực tiếp mang dòng tải lớn.

Nguyên lý hoạt động

Khi đầu vào nhận đủ tín hiệu điều khiển 4–32 VDC và được đấu đúng cực tính, mạch cách ly bên trong truyền lệnh tới phần tử bán dẫn công suất. Mạch zero-cross chờ điện áp xoay chiều tiến gần điểm không rồi mới kích dẫn, sau đó dòng điện AC đi qua SSR để cấp cho tải.

Khi tín hiệu DC bị ngắt, phần tử công suất dừng dẫn vào thời điểm thích hợp của chu kỳ AC và tải được ngắt khỏi nguồn cấp qua đường điều khiển. Quá trình này không sử dụng tiếp điểm cơ khí, vì vậy SSR có khả năng đóng cắt nhanh, ít tiếng ồn và phù hợp với các hệ thống điều khiển nhiệt độ cần lặp lại nhiều chu kỳ.

SSR vẫn sinh nhiệt và có thể tồn tại dòng rò nhỏ khi ở trạng thái ngắt. Vì vậy, cần lắp bộ tản nhiệt phù hợp, sử dụng keo hoặc tấm dẫn nhiệt, tuân thủ đường cong giảm định mức theo nhiệt độ và bố trí thông gió cho tủ điện. Dòng 25 A là giá trị tối đa của thiết bị, không nên mặc định là dòng vận hành liên tục trong mọi điều kiện lắp đặt.

Mạch tải cần có cầu chì hoặc thiết bị bảo vệ quá dòng phù hợp. Khi sửa chữa, phải ngắt nguồn bằng CB hoặc thiết bị cách ly cơ khí; không được xem trạng thái OFF của relay bán dẫn là trạng thái cách ly điện an toàn.

Ứng dụng tiêu biểu

• Điều khiển điện trở gia nhiệt trong lò sấy, tủ sấy, máy ép nhiệt và dây chuyền xử lý nhiệt.
• Kết hợp với bộ điều khiển nhiệt độ PID trong máy đóng gói, máy nhựa, máy thực phẩm và thiết bị phòng thí nghiệm.
• Đóng cắt tải AC một pha trong tủ điều khiển tự động và hệ thống điều khiển theo chu kỳ.
• Điều khiển đèn hoặc các tải công nghiệp phù hợp sau khi đã tính toán dòng khởi động và đặc tính tải.
• Thay thế relay cơ trong những ứng dụng cần đóng cắt thường xuyên, vận hành êm và hạn chế hồ quang.

Đối với tải cảm, động cơ hoặc tải có dòng khởi động lớn, cần tính riêng hệ số dự phòng, khả năng chịu dòng xung và biện pháp bảo vệ. Không nên chọn SSR chỉ dựa trên dòng làm việc danh định của tải.

Cam kết và nơi mua Fotek SSR-25DA-H chính hãng

Để bảo đảm đúng dải điện áp, khả năng chịu tải và độ tin cậy khi vận hành, khách hàng nên kiểm tra rõ model, nhãn sản phẩm và tài liệu kỹ thuật trước khi lắp đặt. Fotek SSR-25DA-H chính hãng phù hợp cho các hệ thống cần điều khiển tải AC 90–480 VAC bằng tín hiệu DC 4–32 VDC.

Quý khách có thể liên hệ mua sản phẩm chính hãng tại thietbicodien để được tư vấn lựa chọn relay bán dẫn, bộ tản nhiệt và thiết bị bảo vệ phù hợp với công suất tải thực tế.

Câu hỏi thường gặp (FAQ)

Fotek SSR-25DA-H dùng để điều khiển tải gì?

Thiết bị được thiết kế để đóng cắt tải AC một pha trong dải 90–480 VAC bằng tín hiệu điều khiển DC. Ứng dụng phổ biến nhất là điều khiển điện trở gia nhiệt, lò sấy và các tải AC công nghiệp phù hợp.

SSR-25DA-H có nhận tín hiệu điều khiển 24 VDC không?

Có. Điện áp 24 VDC nằm trong dải đầu vào 4–32 VDC của thiết bị nên phù hợp với nhiều ngõ ra transistor của PLC và bộ điều khiển nhiệt độ.

SSR-25DA-H khác SSR-25DA như thế nào?

Cả hai đều có đầu vào 4–32 VDC và dòng tải tối đa 25 A. SSR-25DA-H là phiên bản điện áp cao với dải tải 90–480 VAC, trong khi SSR-25DA tiêu chuẩn có dải tải 24–380 VAC.

Fotek SSR-25DA-H có cần lắp bộ tản nhiệt không?

Có. SSR sinh nhiệt trong quá trình dẫn tải nên cần chọn bộ tản nhiệt theo dòng thực tế, nhiệt độ môi trường và điều kiện thông gió. Khi vận hành ở dòng cao, việc lắp đúng tản nhiệt và vật liệu dẫn nhiệt là yêu cầu quan trọng.

SSR-25DA-H có điều khiển được tải DC không?

Không. Đây là thiết bị đầu vào DC nhưng đầu ra được thiết kế cho tải AC. Nếu cần đóng cắt tải DC, phải lựa chọn relay bán dẫn có ngõ ra DC phù hợp.

Có thể dùng SSR làm thiết bị cách ly nguồn khi bảo trì không?

Không. Relay bán dẫn có thể vẫn tồn tại dòng rò khi ở trạng thái OFF và không tạo khoảng cách tiếp điểm cơ khí. Trước khi bảo trì, phải sử dụng CB, cầu dao cách ly hoặc thiết bị ngắt nguồn cơ khí thích hợp.

Có thể cho SSR-25DA-H chạy liên tục ở 25 A không?

Không nên mặc định như vậy. Khả năng tải liên tục phụ thuộc vào bộ tản nhiệt, nhiệt độ môi trường, thông gió, loại tải và đường cong giảm định mức. Nên chọn hệ số dự phòng phù hợp thay vì vận hành sát dòng tối đa.
