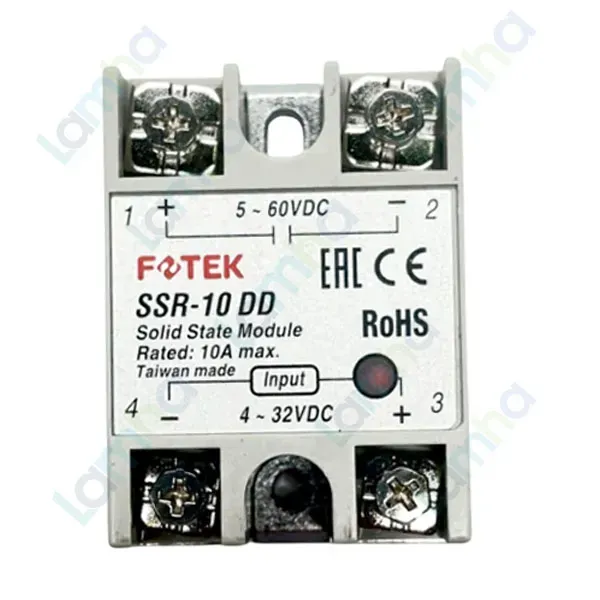

Module bán dẫn một pha Fotek SSR-10DD (Input: 4 ~ 32VDC, Output: 5 ~ 60VDC, 10A)

Module bán dẫn một pha Fotek SSR-10DD – Giới thiệu và nguồn gốc thương hiệu

Module bán dẫn một pha Fotek SSR-10DD là relay bán dẫn DC-to-DC dùng tín hiệu điện áp một chiều để đóng cắt tải một chiều. Sản phẩm phù hợp với tủ điện điều khiển, hệ thống tự động hóa và các ứng dụng cần chuyển mạch thường xuyên mà không sử dụng tiếp điểm cơ khí.

Fotek là thương hiệu thiết bị điều khiển và tự động hóa đến từ Đài Loan, cung cấp nhiều dòng cảm biến, bộ điều khiển và module bán dẫn công nghiệp. Model SSR-10DD thuộc dòng SSR-DD tiêu chuẩn, có xuất xứ Đài Loan và được thiết kế để kết nối thuận tiện với bộ điều khiển, PLC hoặc mạch điều khiển điện áp thấp.

Ưu điểm và tính năng nổi bật của Fotek SSR-10DD

• Đóng cắt tải DC không tiếp điểm, hạn chế hồ quang và hao mòn cơ khí so với relay điện từ.
• Đáp ứng nhanh, vận hành êm và phù hợp với các hệ thống phải đóng cắt lặp lại nhiều lần.
• Mạch điều khiển và mạch tải được cách ly quang, hỗ trợ bảo vệ bộ điều khiển trước ảnh hưởng từ phía tải.
• Tích hợp chức năng bảo vệ quá nhiệt theo thiết kế của dòng SSR-DD.
• Có khả năng chịu dòng và điện áp đột biến, phù hợp với môi trường điều khiển công nghiệp khi được lựa chọn và lắp đặt đúng kỹ thuật.
• Không phát sinh tiếng đóng ngắt cơ khí, thuận tiện cho máy móc cần vận hành ổn định và ít bảo trì.

Thông số và đặc tính kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu module	Relay bán dẫn một pha DC-to-DC, loại tiêu chuẩn
Điện áp điều khiển đầu vào	4–32 VDC
Điện áp tải đầu ra	5–60 VDC
Dòng tải tối đa	10 A
Phương thức cách ly	Cách ly quang giữa mạch điều khiển và mạch tải
Độ bền điện môi	Trên 4 kV
Điện trở cách điện	Trên 100 MΩ tại 500 VDC
Bảo vệ quá nhiệt	Mạch bảo vệ ở mức 120°C
Tiêu chuẩn phù hợp	EN 60947-4-3 và EN 60950
Xuất xứ	Đài Loan

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của module

SSR DC-to-DC 10A thực hiện chức năng nhận lệnh điều khiển điện áp một chiều và đóng hoặc ngắt nguồn cấp cho tải một chiều. Thiết bị tạo giao diện chuyển mạch giữa bộ điều khiển công suất nhỏ với tải có dòng làm việc lớn hơn, đồng thời duy trì sự cách ly giữa hai phía.

Nguyên lý hoạt động

Khi có tín hiệu DC phù hợp tại ngõ vào, phần tử quang bên trong truyền lệnh sang mạch công suất mà không cần kết nối điện trực tiếp. Linh kiện bán dẫn ở đầu ra sau đó chuyển sang trạng thái dẫn và cho phép dòng điện một chiều đi qua tải. Khi tín hiệu điều khiển bị loại bỏ, phần tử công suất trở về trạng thái ngắt và tải dừng hoạt động.

Do không sử dụng tiếp điểm cơ khí, relay bán dẫn điều khiển tải DC có thể chuyển trạng thái nhanh, không phát sinh tiếng đóng tiếp điểm và giảm các hư hỏng do mòn tiếp điểm. Khi đấu nối phải tuân thủ đúng cực tính đầu vào, đầu ra và sơ đồ được in trên thiết bị.

Ứng dụng tiêu biểu

• Nhận tín hiệu từ PLC để điều khiển van điện từ, đèn báo, bộ chấp hành và tải sử dụng nguồn DC.
• Đóng cắt điện trở gia nhiệt hoặc tải thuần trở dùng điện một chiều.
• Điều khiển quạt, bơm hoặc động cơ DC nhỏ khi dòng khởi động nằm trong khả năng của module và hệ thống bảo vệ.
• Tích hợp trong máy đóng gói, máy sản xuất, dây chuyền tự động và tủ điều khiển công nghiệp.
• Thay thế relay điện từ trong những ứng dụng cần đóng cắt thường xuyên, phản hồi nhanh hoặc hạn chế tiếng ồn.

Khi vận hành ở dòng tải cao, cần tính toán tản nhiệt, nhiệt độ môi trường và khoảng thông gió phù hợp. Với tải cảm như cuộn van, relay hoặc động cơ, nên sử dụng phần tử dập xung ngược thích hợp. Cầu chì hoặc thiết bị bảo vệ quá dòng vẫn cần được lựa chọn riêng theo tải thực tế; chức năng bảo vệ nhiệt của module không thay thế bảo vệ ngắn mạch.

Cam kết và nơi mua Fotek SSR-10DD chính hãng

Để mua Fotek SSR-10DD chính hãng, khách hàng có thể liên hệ thietbicodien. Đội ngũ kỹ thuật hỗ trợ đối chiếu đúng model, kiểm tra khả năng tương thích với nguồn điều khiển và tải DC, đồng thời tư vấn phương án tản nhiệt, bảo vệ và lắp đặt phù hợp với từng hệ thống.

Câu hỏi thường gặp (FAQ)

Fotek SSR-10DD dùng để điều khiển tải AC hay DC?

SSR-10DD được thiết kế cho tải DC. Sản phẩm không phải là lựa chọn thay thế trực tiếp cho module bán dẫn có đầu ra AC.

SSR-10DD có thể nhận tín hiệu trực tiếp từ PLC không?

Có thể, nếu ngõ ra của PLC cung cấp tín hiệu DC nằm trong dải đầu vào và đáp ứng dòng kích yêu cầu của module. Cần kiểm tra thông số ngõ ra PLC trước khi đấu nối.

SSR-10DD có cách ly mạch điều khiển với mạch tải không?

Có. Module sử dụng cách ly quang để truyền lệnh giữa phía điều khiển và phía công suất, giúp hai mạch không nối điện trực tiếp với nhau.

Module có cần lắp bộ tản nhiệt không?

Nhu cầu tản nhiệt phụ thuộc vào dòng tải thực tế, thời gian đóng tải, nhiệt độ môi trường và điều kiện thông gió. Với tải lớn hoặc vận hành liên tục, cần tính toán và lắp tản nhiệt phù hợp theo hướng dẫn kỹ thuật.

Bảo vệ quá nhiệt có thay thế được cầu chì không?

Không. Bảo vệ quá nhiệt hỗ trợ hạn chế rủi ro do nhiệt độ bên trong tăng cao, nhưng không thay thế cầu chì hoặc thiết bị bảo vệ quá dòng và ngắn mạch của mạch tải.

Khi điều khiển van điện từ hoặc động cơ DC cần lưu ý gì?

Đây là các tải cảm có thể tạo điện áp ngược khi ngắt. Cần chọn module theo dòng làm việc và dòng khởi động, đồng thời lắp diode dập xung hoặc phần tử bảo vệ phù hợp với cực tính và điện áp của tải.

Vì sao SSR-10DD phù hợp với ứng dụng đóng cắt thường xuyên?

Thiết bị đóng cắt bằng linh kiện bán dẫn, không có tiếp điểm cơ khí chuyển động. Nhờ đó, module vận hành êm, phản hồi nhanh và tránh hiện tượng mòn tiếp điểm trong quá trình đóng cắt lặp lại.
