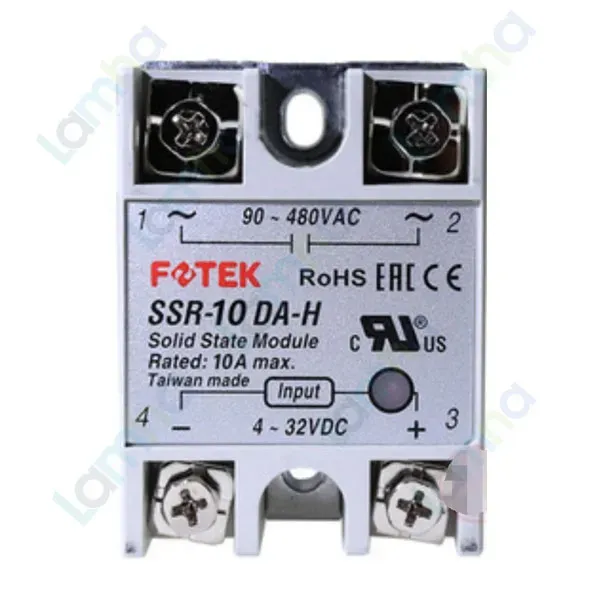

Module bán dẫn một pha Fotek SSR-10DA-H (Input: 4 ~ 32VDC, Output: 90 ~ 480VAC, 10A)

Giới thiệu module bán dẫn một pha Fotek SSR-10DA-H

Module bán dẫn một pha Fotek SSR-10DA-H là rơ-le bán dẫn loại DC sang AC, thuộc nhóm điện áp cao của Fotek. Thiết bị tiếp nhận tín hiệu điều khiển một chiều để đóng cắt tải xoay chiều một pha mà không sử dụng tiếp điểm cơ khí, phù hợp với các hệ thống tự động hóa cần vận hành thường xuyên, ổn định và ít tiếng ồn.

Fotek là thương hiệu thiết bị điều khiển công nghiệp của Fotek Controls Co., Ltd., có trụ sở tại Đài Bắc, Đài Loan. Sản phẩm mang xuất xứ Đài Loan và được thiết kế cho các ứng dụng điều khiển nhiệt, chiếu sáng, máy móc sản xuất và tủ điện công nghiệp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Loại module	Rơ-le bán dẫn một pha, DC sang AC, phiên bản điện áp cao
Điện áp điều khiển đầu vào	4–32 VDC
Điện áp ngắt đầu vào	< 3,5 VDC
Dòng kích	Tối đa 12,0 mA
Điện áp tải đầu ra	90–480 VAC
Dòng tải định mức	Tối đa 10 A, áp dụng cho tải điện trở
Dòng chịu xung	135 A
Phương pháp đóng cắt	Đóng cắt tại điểm không điện áp
Dòng rò đầu ra	Tối đa 5 mA
Thời gian đáp ứng	8,3 ms tại 60 Hz
Độ bền cách điện	4 kVrms
Điện trở cách điện	Trên 100 MΩ tại 500 VDC
Bảo vệ quá nhiệt	Tích hợp mạch bảo vệ ở 120°C
Vật liệu vỏ	Nhựa ABS chống cháy, cấp UL 94V-0
Môi trường làm việc	-40 đến +80°C; độ ẩm tương đối 35–85%

Ưu điểm và tính năng nổi bật của Fotek SSR-10DA-H

• Điều khiển DC và đóng cắt tải AC, thuận tiện khi kết nối với bộ điều khiển nhiệt độ, PLC hoặc mạch điều khiển có ngõ ra một chiều phù hợp.
• Công nghệ đóng cắt zero-cross chỉ chuyển trạng thái gần điểm không của sóng điện áp AC, nhờ đó hỗ trợ hạn chế nhiễu điện từ, nhiễu tần số vô tuyến và xung điện khi đóng cắt.
• Không có tiếp điểm cơ khí nên không phát sinh hiện tượng nảy tiếp điểm, giảm tiếng ồn vận hành và phù hợp với những chu trình đóng cắt lặp lại nhiều lần.
• Cách ly điện giữa ngõ điều khiển và ngõ tải giúp bảo vệ mạch điều khiển điện áp thấp trước phần công suất AC khi thiết bị được lắp đặt đúng kỹ thuật.
• Mạch bảo vệ quá nhiệt hỗ trợ hạn chế nguy cơ hư hỏng do nhiệt độ bên trong module tăng quá mức.
• Khả năng chịu dòng và điện áp xung giúp thiết bị thích nghi tốt hơn với các nhiễu quá độ thường xuất hiện trong môi trường công nghiệp.
• Thiết kế điện áp tải cao phù hợp với hệ thống AC cần biên độ điện áp làm việc lớn hơn phiên bản SSR-10DA tiêu chuẩn.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của module

Rơ-le bán dẫn Fotek SSR-10DA-H đóng vai trò là phần tử giao tiếp giữa mạch điều khiển DC và tải điện AC một pha. Thiết bị cho phép bộ điều khiển công suất nhỏ ra lệnh đóng hoặc ngắt tải mà không phải trực tiếp mang dòng điện của tải.

Nguyên lý hoạt động

Khi ngõ vào nhận được tín hiệu DC hợp lệ, mạch cách ly quang truyền lệnh sang tầng công suất. Mạch dò điểm không chờ điện áp xoay chiều tiến gần điểm không rồi kích phần tử bán dẫn dẫn điện, cấp nguồn cho tải. Khi tín hiệu điều khiển bị loại bỏ, module ngừng dẫn tại thời điểm dòng tải đi qua điểm không thích hợp.

Nguyên lý đóng cắt không tiếp điểm giúp giảm hồ quang và hao mòn cơ khí so với rơ-le điện từ. Tuy nhiên, SSR vẫn có dòng rò nhỏ khi ở trạng thái ngắt và có sụt áp khi dẫn; vì vậy thiết bị không được xem là phần tử cách ly an toàn để sửa chữa hệ thống.

Ứng dụng phù hợp

• Điều khiển điện trở gia nhiệt trong lò sấy, máy ép nhiệt, máy đóng gói và thiết bị chế biến.
• Đóng cắt tải trong hệ thống điều khiển nhiệt độ sử dụng bộ PID hoặc PLC.
• Điều khiển đèn, thiết bị chiếu sáng và các tải AC một pha phù hợp.
• Ứng dụng trong tủ điện máy sản xuất cần đóng cắt thường xuyên và vận hành ít tiếng ồn.
• Điều khiển tải điện trở, tải điện dung hoặc tải cảm chưa bão hòa sau khi đã tính đến dòng khởi động và xung điện khi ngắt.

Lưu ý khi lựa chọn và lắp đặt

Dòng định mức của module được công bố theo tải điện trở. Với động cơ, máy biến áp, đèn có dòng khởi động lớn hoặc tải điện dung, cần chọn dự phòng công suất dựa trên dòng xung thực tế thay vì chỉ căn cứ vào dòng vận hành ổn định.

SSR phát nhiệt trong quá trình dẫn điện. Người lắp đặt cần tính toán tải và nhiệt độ môi trường để lựa chọn tản nhiệt phù hợp, đồng thời sử dụng tấm dẫn nhiệt hoặc keo tản nhiệt khi gắn module lên bộ tản nhiệt.

Mạch tải nên có cầu chì bán dẫn tác động nhanh hoặc thiết bị bảo vệ phù hợp. Cần đấu đúng cực ngõ vào, siết chắc đầu nối, bảo đảm khoảng cách cách điện và ngắt hoàn toàn nguồn bằng thiết bị cách ly trước khi lắp đặt hoặc bảo trì.

Cam kết và nơi mua hàng

Để chọn đúng SSR-10DA-H chính hãng theo điện áp điều khiển, loại tải, tần suất đóng cắt và yêu cầu tản nhiệt, khách hàng có thể đặt mua tại thietbicodien. Đội ngũ tư vấn hỗ trợ đối chiếu model, kiểm tra yêu cầu ứng dụng và lựa chọn phụ kiện bảo vệ phù hợp cho tủ điện công nghiệp.

Câu hỏi thường gặp (FAQ)

Fotek SSR-10DA-H dùng để điều khiển loại tải nào?

Thiết bị nhận tín hiệu điều khiển DC và đóng cắt tải AC một pha. Tải điện trở như điện trở gia nhiệt là ứng dụng điển hình; các tải có dòng khởi động lớn cần được tính toán và chọn dự phòng riêng.

SSR-10DA-H có sử dụng được với nguồn điện lưới một pha thông dụng không?

Có. Điện áp lưới một pha thông dụng nằm trong dải điện áp tải được công bố của thiết bị. Người dùng vẫn phải kiểm tra dòng tải, điều kiện tản nhiệt và thiết bị bảo vệ trước khi vận hành.

SSR-10DA-H khác SSR-10DA ở điểm nào?

Phiên bản có hậu tố H là loại điện áp cao, có dải điện áp tải lớn hơn phiên bản tiêu chuẩn. Hai model không nên được thay thế cho nhau nếu chưa đối chiếu điện áp tải thực tế.

Có thể dùng SSR-10DA-H để đóng cắt tải DC không?

Không. Đây là module DC sang AC nên ngõ ra được thiết kế cho tải xoay chiều. Tải một chiều cần sử dụng dòng SSR có ngõ ra DC phù hợp.

Có thể nối SSR-10DA-H trực tiếp với ngõ ra PLC không?

Có thể nếu ngõ ra PLC cung cấp tín hiệu DC nằm trong phạm vi đầu vào và đáp ứng dòng kích của module. Cần kiểm tra kiểu ngõ ra, khả năng cấp dòng và đấu đúng cực theo ký hiệu trên thiết bị.

SSR-10DA-H có cần lắp tản nhiệt không?

Nhu cầu tản nhiệt phụ thuộc dòng tải thực tế, thời gian đóng điện, nhiệt độ tủ và khả năng thông gió. Khi tải làm module phát nhiệt đáng kể, cần sử dụng bộ tản nhiệt được tính toán phù hợp và vật liệu dẫn nhiệt tại bề mặt tiếp xúc.

Có thể dùng dòng tải tối đa trên nhãn cho động cơ hoặc máy biến áp không?

Không nên áp dụng trực tiếp. Dòng định mức được xác định theo tải điện trở, trong khi động cơ và máy biến áp có dòng khởi động hoặc xung quá độ cao. Cần chọn SSR có dự phòng dòng lớn hơn và bổ sung bảo vệ thích hợp.

Tại sao tải vẫn có thể xuất hiện điện áp khi SSR đã ngắt?

SSR có dòng rò nhỏ qua tầng bán dẫn và mạch chống xung ngay cả khi ở trạng thái ngắt. Vì vậy phải dùng cầu dao hoặc thiết bị cách ly nguồn độc lập trước khi chạm vào tải hay thực hiện bảo trì.
