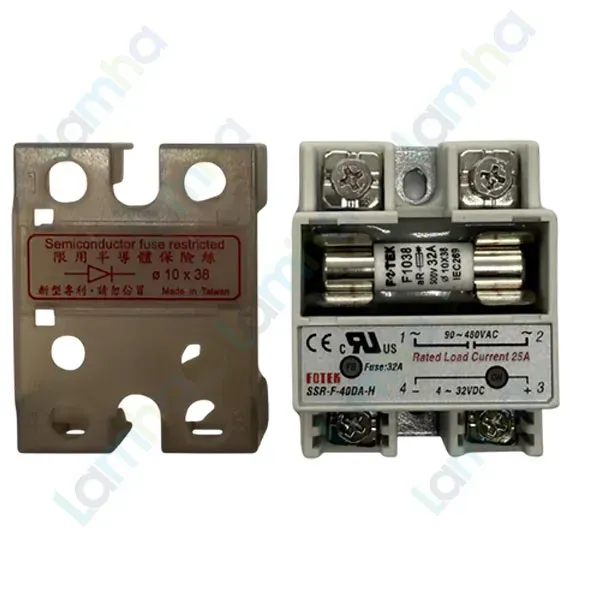

Module bán dẫn một pha có cầu chì Fotek SSR-F-40DA-H (Input: 4 ~ 32VDC, Output: 90 ~ 480VAC, 40A)

Giới thiệu module bán dẫn một pha có cầu chì Fotek SSR-F-40DA-H

Module bán dẫn một pha có cầu chì Fotek SSR-F-40DA-H là thiết bị đóng cắt không tiếp điểm thuộc dòng SSR-F-DA cao áp, nhận tín hiệu điều khiển một chiều để đóng cắt tải xoay chiều một pha. Sản phẩm phù hợp với các hệ thống cần vận hành lặp lại, hạn chế hồ quang và giảm hao mòn so với relay cơ khí.

Fotek là thương hiệu thiết bị điều khiển công nghiệp của Đài Loan, cung cấp nhiều dòng cảm biến, bộ điều khiển và module bán dẫn cho máy móc tự động hóa. Mã SSR-F-40DA-H là phiên bản DC-to-AC cao áp, có cầu chì tích hợp và mạch bảo vệ quá nhiệt.

Cần lưu ý rằng số “40” trong mã dòng không phải là dòng tải thuần trở được phép sử dụng liên tục. Theo bảng thông số của nhà sản xuất, model này có dòng tải định mức 25 A đối với tải thuần trở và sử dụng cầu chì 32 A. Vì vậy, việc lựa chọn phải dựa trên dòng tải định mức, đặc tính khởi động và điều kiện tản nhiệt thực tế.

Ưu điểm và tính năng nổi bật

• SSR một pha DC-to-AC cao áp, thuận tiện kết nối với bộ điều khiển nhiệt độ, PLC hoặc mạch điều khiển có ngõ ra DC phù hợp.
• Thiết kế tích hợp cầu chì giúp tăng khả năng cô lập mạch tải khi xuất hiện sự cố quá dòng hoặc ngắn mạch theo đặc tuyến của cầu chì.
• Điều khiển đóng cắt tại điểm điện áp qua không, góp phần hạn chế nhiễu điện từ và xung chuyển mạch khi điều khiển tải phù hợp.
• Không sử dụng tiếp điểm cơ khí nên không phát sinh hồ quang tại tiếp điểm, không có tiếng đóng cắt và không gặp hiện tượng mòn tiếp điểm.
• Có mạch bảo vệ quá nhiệt, khả năng chịu dòng xung và điện áp xung cao, phù hợp với môi trường điều khiển công nghiệp.
• Độ cách điện cao giữa mạch điều khiển và mạch tải; vỏ ABS chống cháy hỗ trợ nâng cao độ an toàn khi lắp trong tủ điện.
• Phù hợp các yêu cầu liên quan đến EN60947-4-3 và EN60950 theo công bố của dòng sản phẩm.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu module	Một pha, loại có cầu chì, DC-to-AC cao áp
Điện áp điều khiển đầu vào	4–32 VDC
Điện áp tắt đầu vào	Nhỏ hơn 3,5 VDC
Dòng kích đầu vào	Tối đa 12,0 mA
Dải điện áp tải	90–480 VAC
Dòng tải định mức	25 A với tải thuần trở
Dòng cầu chì	32 A
Dòng xung chịu được	410 A
Điện áp xung chịu được	Tối thiểu 1.200 VAC
Phương pháp điều khiển	Đóng cắt qua điểm không
Dòng rò trạng thái tắt	Tối đa 5 mA
Thời gian đáp ứng	8,3 ms tại 60 Hz
Độ bền điện môi	4 kVrms
Điện trở cách điện	100 MΩ tại 500 VDC
Môi trường làm việc	-40 đến +80°C; độ ẩm tương đối 35–85%

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng đóng cắt tải

Fotek SSR-F-40DA-H thực hiện chức năng cách ly tín hiệu điều khiển công suất nhỏ với mạch tải AC. Khi đầu vào nhận mức điện áp DC thích hợp, phần tử bán dẫn công suất bên trong được kích để cấp điện cho tải. Khi tín hiệu điều khiển mất, module ngừng dẫn tại thời điểm thích hợp của chu kỳ điện xoay chiều.

Nguyên lý đóng cắt qua điểm không

Cơ chế zero-cross chỉ cho phép ngõ ra chuyển trạng thái gần điểm điện áp hình sin đi qua mức không. Nguyên lý này giúp giảm xung dòng chuyển mạch, nhiễu EMI/RFI và tác động lên tải so với việc đóng ngắt tại vị trí điện áp cao trong chu kỳ.

Phương pháp này đặc biệt thích hợp với tải điện trở, tải điện dung đã được tính toán phù hợp và tải cảm không bão hòa. Đây không phải module điều chỉnh tuyến tính công suất hoặc điều khiển góc pha; đầu ra chủ yếu hoạt động theo trạng thái đóng hoặc ngắt.

Vai trò của cầu chì và bảo vệ nhiệt

Cầu chì tích hợp hỗ trợ cô lập nhánh tải khi xảy ra dòng sự cố theo đặc tuyến bảo vệ. Mạch bảo vệ quá nhiệt giúp hạn chế nguy cơ hư hỏng do nhiệt độ bên trong tăng quá mức. Các chức năng này không thay thế yêu cầu bố trí thiết bị bảo vệ đầu nguồn, thiết bị cách ly và phương án nối đất an toàn của toàn bộ hệ thống.

Ứng dụng tiêu biểu

• Đóng cắt điện trở gia nhiệt trong máy đóng gói, máy ép nhựa, tủ sấy và lò nhiệt.
• Điều khiển bộ gia nhiệt từ PLC, bộ điều khiển nhiệt độ hoặc bộ điều khiển quá trình.
• Đóng cắt đèn nhiệt, đèn sợi đốt và các tải AC một pha sau khi đã tính đến dòng khởi động.
• Điều khiển tải điện dung hoặc tải cảm không bão hòa khi đã kiểm tra dòng xung và điện áp phát sinh lúc chuyển trạng thái.
• Thay thế relay cơ khí trong các chu trình đóng cắt thường xuyên, cần giảm tiếng ồn và hạn chế bảo trì tiếp điểm.

Dòng định mức được công bố cho tải thuần trở. Với đèn sợi đốt, biến áp, động cơ, tải điện dung hoặc tải có dòng khởi động lớn, cần chọn hệ số dự phòng thích hợp, kiểm tra dòng xung và đánh giá tản nhiệt trước khi vận hành. Module phải được lắp với giải pháp tản nhiệt phù hợp; bề mặt tiếp xúc nên sử dụng vật liệu dẫn nhiệt và được siết lắp đúng kỹ thuật.

Cam kết và nơi mua hàng chính hãng

Để chọn đúng module bán dẫn Fotek chính hãng, khách hàng cần đối chiếu đầy đủ mã SSR-F-40DA-H, dải điện áp điều khiển, điện áp tải, dòng tải thực tế, loại tải và điều kiện tản nhiệt. Không nên lựa chọn chỉ dựa trên con số thể hiện trong mã model.

Liên hệ mua hàng tại thietbicodien để được tư vấn đúng phiên bản, kiểm tra khả năng tương thích với tải, lựa chọn phụ kiện tản nhiệt và nhận chính sách bán hàng áp dụng cho sản phẩm chính hãng.

Câu hỏi thường gặp (FAQ)

SSR-F-40DA-H sử dụng tín hiệu điều khiển nào?

Module nhận tín hiệu điều khiển 4–32 VDC, phù hợp với nhiều ngõ ra điều khiển DC của PLC, bộ điều khiển nhiệt độ và mạch tự động hóa.

Ngõ ra của module làm việc trong dải điện áp nào?

Ngõ ra được thiết kế để đóng cắt tải xoay chiều 90–480 VAC. Thiết bị không dùng để đóng cắt tải DC ở phía công suất.

SSR-F-40DA-H có dòng tải thực tế là 40 A không?

Không nên hiểu số “40” trong mã model là dòng tải liên tục. Thông số của nhà sản xuất quy định dòng tải định mức 25 A đối với tải thuần trở và dòng cầu chì là 32 A.

Cầu chì tích hợp có thay thế được MCB hoặc cầu chì đầu nguồn không?

Không. Cầu chì trong module hỗ trợ bảo vệ cục bộ cho nhánh bán dẫn, nhưng hệ thống vẫn cần thiết bị bảo vệ và cách ly đầu nguồn được lựa chọn theo dòng ngắn mạch, tiết diện dây và yêu cầu an toàn của tủ điện.

Module có cần lắp tản nhiệt không?

Có. SSR phát sinh nhiệt khi dẫn dòng, vì vậy cần lựa chọn tản nhiệt phù hợp với dòng tải, thời gian đóng điện, nhiệt độ tủ và điều kiện thông gió. Nên sử dụng vật liệu dẫn nhiệt giữa đáy module và bề mặt tản nhiệt.

Điều khiển qua điểm không có lợi ích gì?

Đóng cắt gần điểm điện áp qua không giúp giảm nhiễu điện từ và xung chuyển mạch, đặc biệt hữu ích khi điều khiển tải gia nhiệt hoặc các tải tương thích phải đóng ngắt thường xuyên.

SSR-F-40DA-H phù hợp nhất với loại tải nào?

Sản phẩm phù hợp nhất với tải thuần trở một pha như điện trở gia nhiệt. Khi dùng cho đèn, tải điện dung, tải cảm, biến áp hoặc tải có dòng khởi động lớn, phải giảm tải và chọn hệ số dự phòng theo đặc tính thực tế.
