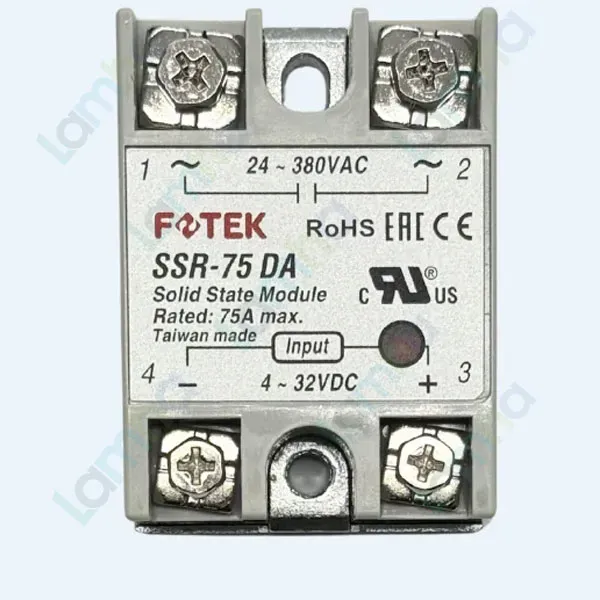

Module bán dẫn một pha Fotek SSR-75DA (Input: 4 ~ 32VDC, Output: 24 ~ 380VAC, 75A)

Giới thiệu module bán dẫn một pha Fotek SSR-75DA

Module bán dẫn một pha Fotek SSR-75DA là relay trạng thái rắn thuộc dòng SSR-DA, dùng tín hiệu một chiều để đóng cắt tải xoay chiều một pha. Thiết bị phù hợp với các hệ thống cần chuyển mạch thường xuyên, vận hành êm và không sử dụng tiếp điểm cơ khí.

Fotek là thương hiệu thiết bị điều khiển và tự động hóa có trụ sở tại Đài Bắc, Đài Loan. Model SSR-75DA được thiết kế cho tủ điện công nghiệp, bộ điều khiển nhiệt độ, PLC và các hệ thống điều khiển tải điện trở công suất lớn.

Ưu điểm và tính năng nổi bật của Fotek SSR-75DA

Sản phẩm kết hợp khả năng đóng cắt không tiếp điểm, kích tại điểm không và cách ly tốt giữa mạch điều khiển với mạch tải. Các thông số và đặc tính tiêu biểu của thiết bị gồm:

Thông số hoặc đặc tính	Giá trị
Loại thiết bị	Module bán dẫn một pha, loại tiêu chuẩn DC điều khiển AC
Điện áp ngõ vào điều khiển	4–32 VDC
Điện áp tải	24–380 VAC
Dòng tải định mức tối đa	75 A
Phương thức kích	Kích tại điểm không của điện áp AC
Độ bền điện môi	Trên 4 kV
Điện trở cách điện	Trên 100 MΩ tại 500 VDC
Bảo vệ quá nhiệt	Mạch bảo vệ ở ngưỡng 120°C
Khả năng chống xung	Chịu dòng xung cao và có mạch hấp thụ xung kép
Tiêu chuẩn phù hợp	EN 60947-4-3 và EN 60950

• Không có tiếp điểm cơ khí: hạn chế mài mòn, tia lửa tại tiếp điểm và tiếng ồn khi chuyển trạng thái.
• Kích tại điểm không: giúp giảm nhiễu điện từ và ứng suất chuyển mạch khi điều khiển tải AC, đặc biệt là tải gia nhiệt điện trở.
• Điều khiển linh hoạt: có thể nhận lệnh từ bộ điều khiển nhiệt độ, PLC hoặc mạch điều khiển DC tương thích.
• Tăng cường bảo vệ: tích hợp mạch bảo vệ quá nhiệt và mạch hấp thụ xung nhằm hạn chế hư hỏng do điều kiện vận hành bất lợi.
• Phù hợp đóng cắt thường xuyên: đáp ứng tốt các chu kỳ điều khiển lặp lại trong hệ thống tự động hóa và điều khiển nhiệt.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng của SSR-75DA

Relay bán dẫn DC điều khiển AC nhận tín hiệu điện áp thấp từ bộ điều khiển để đóng hoặc ngắt nguồn cấp cho tải xoay chiều một pha. Nhờ đó, mạch điều khiển công suất nhỏ có thể điều khiển thiết bị gia nhiệt hoặc tải AC có công suất lớn hơn mà không cần relay điện cơ.

Nguyên lý hoạt động

Khi ngõ vào nhận tín hiệu DC hợp lệ, tầng điều khiển bên trong truyền lệnh qua phần cách ly tới linh kiện bán dẫn công suất. Mạch kích chờ điện áp AC tiến gần điểm không rồi mới cho dòng điện đi qua tải. Khi tín hiệu điều khiển bị loại bỏ, phần tử công suất ngừng dẫn khi dòng điện xoay chiều đi qua điểm không.

Nguyên lý chuyển mạch zero-cross giúp hạn chế nhiễu, giảm xung điện khi đóng tải và hỗ trợ tăng độ ổn định cho hệ thống. Vì thiết bị không có bộ phận chuyển động nên quá trình vận hành diễn ra nhanh, êm và phù hợp với tần suất đóng cắt cao.

Ứng dụng tiêu biểu

• Điều khiển gia nhiệt công nghiệp: điện trở đốt nóng, lò nhiệt, tủ sấy, máy ép nhựa và máy đóng gói.
• Hệ thống điều khiển nhiệt độ: phối hợp với bộ điều khiển PID để đóng cắt tải theo chu kỳ.
• Tủ điện tự động hóa: nhận lệnh từ PLC hoặc bộ điều khiển trung tâm để vận hành tải AC một pha.
• Dây chuyền sản xuất: sử dụng tại các vị trí cần đóng cắt nhanh, thường xuyên và ít tiếng ồn.
• Máy móc công nghiệp: điều khiển tải phù hợp trong ngành thực phẩm, bao bì, nhựa, sấy và xử lý nhiệt.

Lưu ý khi lựa chọn và lắp đặt

Dòng điện ghi trên thiết bị là giá trị định mức tối đa trong điều kiện tản nhiệt phù hợp. Khi vận hành tải lớn, SSR phải được lắp trên tản nhiệt đúng công suất, sử dụng vật liệu truyền nhiệt phù hợp và bảo đảm thông gió trong tủ điện. Dòng tải thực tế cần được giảm định mức theo nhiệt độ môi trường và điều kiện lắp đặt.

Nên bố trí cầu chì bán dẫn phù hợp, MCB và thiết bị cách ly ở phía nguồn. Cần siết đầu nối đúng kỹ thuật, chọn tiết diện dây theo dòng tải và ngắt hoàn toàn nguồn điện trước khi bảo trì. Mạch bảo vệ quá nhiệt tích hợp không thay thế cho tản nhiệt và các thiết bị bảo vệ bên ngoài.

Cam kết và nơi mua Fotek SSR-75DA chính hãng

thietbicodien hỗ trợ khách hàng kiểm tra đúng module Fotek SSR-75DA chính hãng, đối chiếu dải tín hiệu điều khiển, điện áp tải và dòng điện định mức trước khi lựa chọn. Khách hàng cũng được tư vấn về tản nhiệt, thiết bị bảo vệ và phương án lắp đặt phù hợp với tải thực tế.

Để mua sản phẩm đúng model, nguồn gốc rõ ràng và nhận tư vấn kỹ thuật cho hệ thống, hãy liên hệ và đặt hàng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

Fotek SSR-75DA là loại relay gì?

Đây là relay trạng thái rắn một pha loại DC điều khiển AC. Thiết bị dùng tín hiệu một chiều từ bộ điều khiển để đóng cắt tải xoay chiều mà không cần tiếp điểm cơ khí.

SSR-75DA có thể đóng cắt tải DC không?

Không. Ngõ ra của model này được thiết kế cho tải AC. Nếu cần điều khiển tải DC, người dùng phải chọn dòng relay bán dẫn có ngõ ra DC phù hợp.

SSR-75DA có sử dụng được với nguồn điện 220 VAC không?

Có. Điện áp 220 VAC nằm trong dải điện áp tải được công bố. Tuy nhiên, cần kiểm tra dòng làm việc, dòng khởi động, loại tải, tản nhiệt và thiết bị bảo vệ trước khi lắp đặt.

Dòng định mức 75 A có thể được sử dụng liên tục trong mọi điều kiện không?

Không. Khả năng mang dòng thực tế phụ thuộc vào tản nhiệt, nhiệt độ môi trường, thông gió và cách lắp đặt. Cần giảm định mức tải theo điều kiện vận hành và không nên lựa chọn SSR sát dòng làm việc cực đại.

Fotek SSR-75DA có cần lắp tản nhiệt không?

Có. SSR tạo ra nhiệt khi dẫn dòng nên phải được lắp với tản nhiệt phù hợp, đặc biệt khi điều khiển tải công suất lớn hoặc vận hành liên tục.

Kích tại điểm không mang lại lợi ích gì?

Cơ chế này cho phép SSR bắt đầu dẫn khi điện áp AC tiến gần điểm không, qua đó giúp giảm nhiễu điện từ, hạn chế xung chuyển mạch và cải thiện độ ổn định khi điều khiển tải điện trở.

Có thể điều khiển SSR-75DA bằng PLC hoặc bộ PID không?

Có, nếu ngõ ra DC của PLC hoặc bộ PID nằm trong dải điều khiển của SSR, cấp đủ dòng kích và được đấu đúng cực tính. Cần kiểm tra tài liệu của cả bộ điều khiển và SSR trước khi kết nối.

Ứng dụng phù hợp nhất của SSR-75DA là gì?

Sản phẩm đặc biệt phù hợp với hệ thống điều khiển nhiệt sử dụng tải điện trở, chẳng hạn như lò nhiệt, tủ sấy, máy ép nhựa, máy đóng gói và các dây chuyền cần đóng cắt tải AC thường xuyên.
