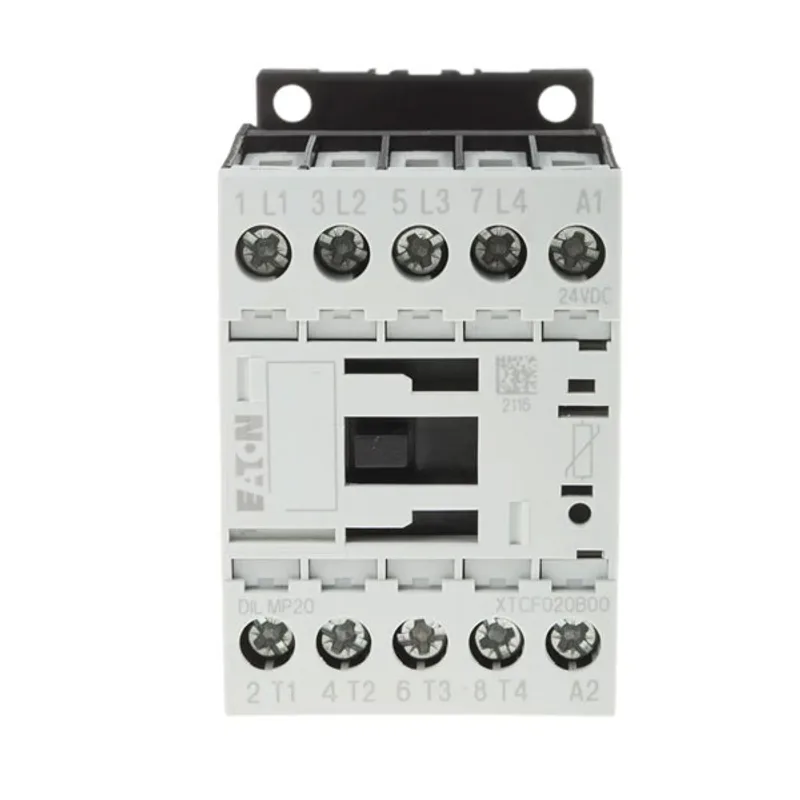

Khởi động từ (Contactor) Eaton Moeller 158235 - DILMP20(120VDC) 4P, 20A, 5.5kW

Giới thiệu Khởi động từ Eaton Moeller 158235 - DILMP20(120VDC) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 158235 - DILMP20(120VDC) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, được thiết kế cho các ứng dụng đóng cắt tải điện công nghiệp, tải 4 cực, tải điện trở, hệ thống sưởi, chiếu sáng và điều khiển động cơ trong tủ điện. Sản phẩm sử dụng cuộn hút 120 V DC, phù hợp với các hệ thống điều khiển dùng nguồn một chiều, PLC, bộ nguồn DC hoặc mạch điều khiển yêu cầu độ ổn định cao.

Eaton là thương hiệu quản lý năng lượng toàn cầu, trong đó Moeller là dòng thiết bị điện công nghiệp nổi tiếng của hãng, được ứng dụng rộng rãi trong tủ điều khiển, tủ phân phối, hệ thống tự động hóa và dây chuyền sản xuất. Model DILMP20(120VDC) có xuất xứ Romania, thuộc nhóm contactor 4 cực tối ưu cho các ứng dụng cần đóng/ngắt đồng thời nhiều cực nguồn hoặc ngắt cả dây trung tính trong mạch 3 pha 4 dây.

Ưu điểm và tính năng nổi bật

Contactor Eaton Moeller DILMP20 nổi bật nhờ thiết kế gọn, khả năng đóng cắt ổn định và cấu trúc 4 cực phù hợp cho nhiều sơ đồ tủ điện công nghiệp. Dòng DILMP được phát triển cho các ứng dụng chuyển mạch AC-1, đồng thời vẫn đáp ứng các ứng dụng AC-3 theo thông số định mức phù hợp.

• 4 cực đóng cắt chính, phù hợp cho tải 3 pha 4 dây, tải điện trở, tải sưởi, chiếu sáng và các ứng dụng cần ngắt đồng thời nhiều đường nguồn.
• Cuộn hút 120 V DC giúp contactor làm việc trong hệ thống điều khiển một chiều, thuận tiện khi tích hợp với nguồn DC công nghiệp.
• Dòng DILMP20 có thiết kế nhỏ gọn, dễ bố trí trong tủ điện và thuận tiện khi thay thế, bảo trì.
• Đấu nối bằng terminal vít, hỗ trợ lắp đặt chắc chắn và phù hợp môi trường công nghiệp.
• Tiếp điểm chính dạng NO, khi cuộn hút được cấp điện, cơ cấu điện từ kéo lõi từ để đóng các tiếp điểm chính và cấp nguồn cho tải.
• Tuổi thọ cơ khí cao, phù hợp cho các hệ thống đóng cắt lặp lại trong tủ điều khiển.
• Phụ kiện mở rộng linh hoạt như tiếp điểm phụ, mạch chống quá áp hoặc khóa liên động cơ khí tùy cấu hình hệ thống.

Thông số kỹ thuật tham khảo

Tên sản phẩm	Khởi động từ Eaton Moeller 158235 - DILMP20(120VDC)
Mã hàng / Catalog Number	158235
Model	DILMP20(120VDC)
Dòng sản phẩm	Eaton Moeller DILMP 4-pole contactor
Số cực	4 cực
Điện áp cuộn hút	120 V DC
Loại điện áp điều khiển	DC
Dòng làm việc AC-1 tại 380/400/415 V	22 A
Dòng đóng cắt thông dụng theo UL/CSA	20 A
Công suất AC-3 tại 380/400 V, 50 Hz	5.5 kW
Điện áp làm việc định mức tối đa	690 V AC
Điện áp cách điện định mức	690 V
Điện áp xung chịu đựng định mức	8000 V AC
Công suất tiêu thụ cuộn hút DC	4.5 W khi hút và duy trì
Kiểu đấu nối	Terminal vít
Nhiệt độ làm việc	-25 °C đến 60 °C
Kích thước tham khảo	75 x 68 x 45 mm
Khối lượng tham khảo	0.29 kg
Tiêu chuẩn / chứng nhận	CE, UL, CSA, IEC/EN 60947, UL 60947-4-1

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

Khởi động từ 4P 120VDC có nhiệm vụ đóng hoặc ngắt mạch điện động lực thông qua tín hiệu điều khiển cấp vào cuộn hút. Khi mạch điều khiển cấp điện áp 120 V DC vào hai đầu A1-A2, cuộn hút tạo từ trường kéo cơ cấu điện từ, làm các tiếp điểm chính chuyển từ trạng thái hở sang đóng. Khi ngắt tín hiệu điều khiển, từ trường mất đi, lò xo hồi vị đưa tiếp điểm về trạng thái ban đầu, cắt nguồn cấp đến tải.

Trong tủ điện, contactor thường được phối hợp với MCB, cầu chì, rơ le nhiệt hoặc thiết bị bảo vệ tải để tạo thành mạch đóng cắt an toàn. Với cấu trúc contactor 4 cực, sản phẩm có thể dùng cho mạch L1-L2-L3-N, hệ thống sưởi, tải điện trở, đèn công suất, quạt, bơm hoặc các tải công nghiệp cần điều khiển từ xa.

Nguyên lý hoạt động

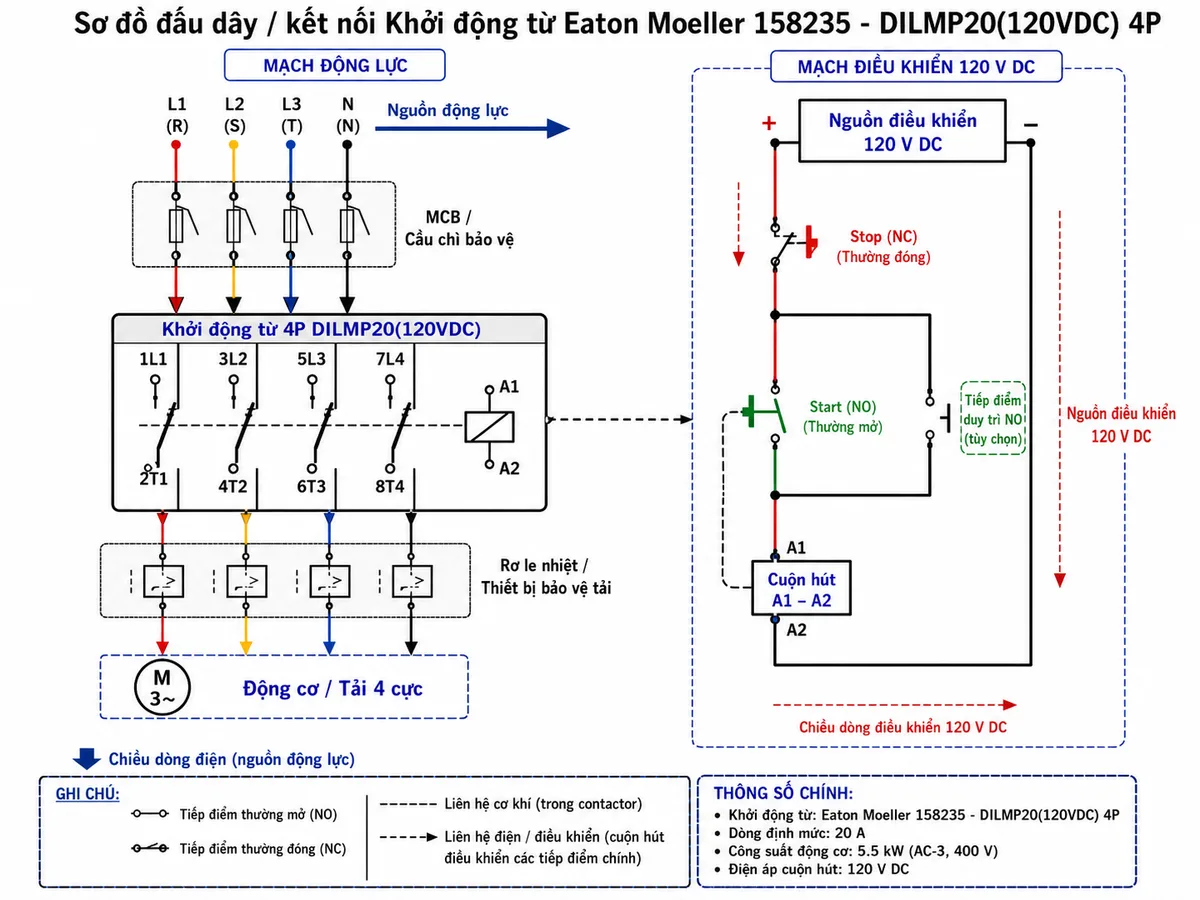

Khi người vận hành nhấn nút Start, dòng điều khiển 120 V DC đi qua nút Stop thường đóng, qua nút Start hoặc tiếp điểm duy trì rồi cấp vào cuộn hút A1-A2. Cuộn hút sinh từ trường, cơ cấu điện từ hút lõi động và đóng bốn tiếp điểm chính. Lúc này nguồn động lực được truyền từ các đầu vào L1-L2-L3-N sang các đầu ra T1-T2-T3-T4 để cấp cho tải.

Khi nhấn Stop hoặc khi mạch bảo vệ tác động, nguồn cấp cho cuộn hút bị ngắt. Cơ cấu lò xo hồi vị đưa contactor về trạng thái nhả, các tiếp điểm chính mở ra và tải được ngắt khỏi nguồn. Cách hoạt động này giúp đóng cắt tải công nghiệp an toàn, cho phép điều khiển từ xa và tích hợp vào hệ thống tự động hóa.

Ứng dụng thực tế

• Đóng cắt tải trong tủ điều khiển công nghiệp dùng nguồn điều khiển DC.
• Điều khiển tải 3 pha 4 dây, tải điện trở, hệ thống gia nhiệt, chiếu sáng công suất hoặc tải HVAC.
• Lắp trong tủ máy, tủ bơm, tủ quạt, tủ phân phối phụ và hệ thống tự động hóa nhà máy.
• Ứng dụng trong mạch cần ngắt đồng thời 4 cực, bao gồm cả dây trung tính khi thiết kế yêu cầu.
• Kết hợp với rơ le nhiệt, MCB, cầu chì hoặc bộ bảo vệ tải để tăng độ an toàn cho hệ thống.

Cam kết và nơi mua hàng

Để chọn đúng Khởi động từ Eaton Moeller 158235 - DILMP20(120VDC), người mua nên kiểm tra kỹ điện áp cuộn hút 120 V DC, số cực 4P, dòng tải, loại tải AC-1 hoặc AC-3, sơ đồ đấu dây và thiết bị bảo vệ đi kèm. Việc chọn sai điện áp cuộn hút hoặc sai cấp dòng có thể làm contactor không hút, quá nhiệt hoặc giảm tuổi thọ tiếp điểm.

Khi mua hàng tại thietbicodien, khách hàng được tư vấn đúng model, đúng điện áp cuộn hút, đúng ứng dụng tủ điện và hỗ trợ lựa chọn phụ kiện phù hợp cho hệ thống điều khiển. thietbicodien cam kết cung cấp sản phẩm chính hãng, thông tin rõ ràng và hỗ trợ kỹ thuật trước khi đặt hàng.

Câu hỏi thường gặp (FAQ)

1. Eaton Moeller 158235 - DILMP20(120VDC) dùng điện áp cuộn hút bao nhiêu?

Eaton Moeller 158235 - DILMP20(120VDC) dùng cuộn hút 120 V DC. Khi thiết kế mạch điều khiển, cần cấp đúng điện áp DC vào hai đầu A1-A2 để contactor hút ổn định.

2. DILMP20(120VDC) là contactor mấy cực?

DILMP20(120VDC) là contactor 4 cực, phù hợp cho các mạch cần đóng/ngắt đồng thời bốn đường nguồn, ví dụ L1-L2-L3-N trong hệ thống 3 pha 4 dây.

3. Sản phẩm này có dùng cho động cơ 5.5kW không?

Theo thông số ứng dụng AC-3 tại 380/400 V, model này có mức công suất 5.5 kW. Tuy nhiên, khi dùng cho động cơ thực tế cần kiểm tra thêm điện áp lưới, dòng định mức động cơ, chế độ khởi động, tần suất đóng cắt và thiết bị bảo vệ đi kèm.

4. Khởi động từ 4P khác gì khởi động từ 3P?

Khởi động từ 4P có bốn tiếp điểm chính, cho phép đóng/ngắt thêm một cực so với loại 3P. Điều này hữu ích khi cần ngắt cả dây trung tính hoặc điều khiển tải 4 cực theo yêu cầu thiết kế tủ điện.

5. DILMP20(120VDC) có cần rơ le nhiệt không?

Contactor có chức năng đóng/ngắt mạch, không thay thế hoàn toàn thiết bị bảo vệ quá tải. Với tải động cơ hoặc tải cần bảo vệ dòng, nên phối hợp thêm rơ le nhiệt, MCB, cầu chì hoặc thiết bị bảo vệ phù hợp.

6. Model 158235 có phù hợp cho tủ điều khiển dùng PLC không?

Có thể dùng trong tủ điều khiển có PLC nếu mạch xuất điều khiển và nguồn trung gian đáp ứng đúng yêu cầu cuộn hút 120 V DC. Trong nhiều trường hợp, nên dùng rơ le trung gian hoặc module điều khiển phù hợp để bảo vệ ngõ ra PLC.

7. Khi thay thế contactor cũ bằng DILMP20(120VDC) cần kiểm tra gì?

Cần kiểm tra điện áp cuộn hút, số cực, dòng tải, loại tải, kích thước lắp đặt, sơ đồ chân, phụ kiện đi kèm và thiết bị bảo vệ. Đặc biệt, không nên thay contactor cuộn AC bằng cuộn DC nếu chưa kiểm tra lại toàn bộ mạch điều khiển.
