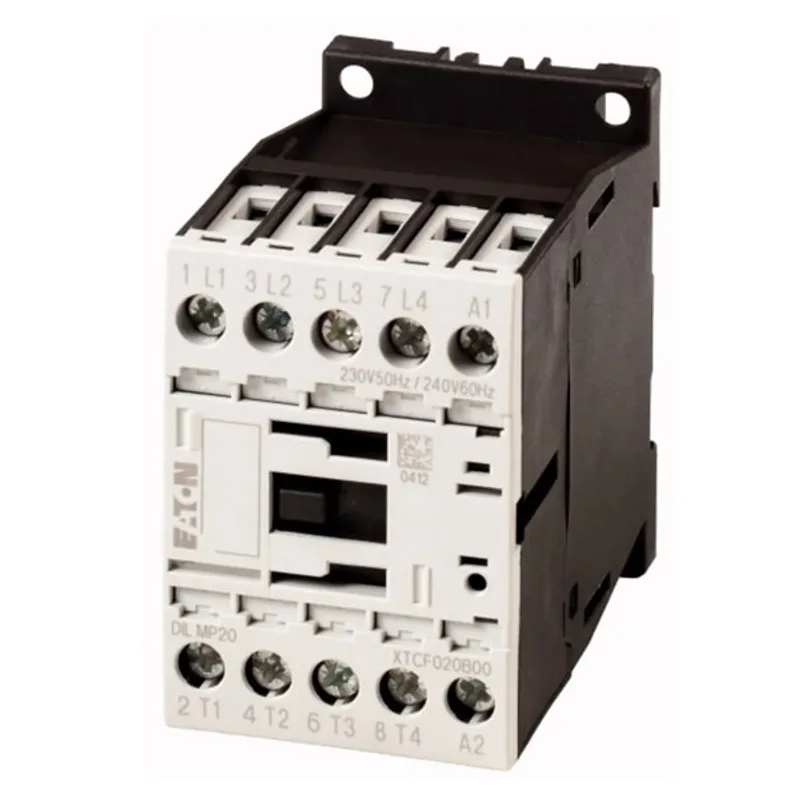

Khởi động từ (Contactor) Eaton Moeller 276979 - DILMP20(380V50/60HZ) 4P, 20A, 5.5kW

Giới thiệu & nguồn gốc thương hiệu Khởi động từ Eaton Moeller 276979 - DILMP20(380V50/60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276979 - DILMP20(380V50/60HZ) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, được thiết kế cho các ứng dụng đóng cắt tải điện công nghiệp, tủ điều khiển và hệ thống cấp nguồn cho tải 4 cực.

Eaton là tập đoàn quản lý năng lượng toàn cầu, cung cấp các giải pháp điện, điều khiển, bảo vệ và tự động hóa cho nhiều lĩnh vực công nghiệp. Dòng Moeller là nhóm sản phẩm đóng cắt và điều khiển nổi tiếng của Eaton, thường được sử dụng trong tủ điện, hệ thống máy móc và dây chuyền sản xuất.

Model DILMP20(380V50/60HZ) sử dụng cuộn hút AC 380 V 50/60 Hz, kiểu 4 cực, vận hành bằng cơ cấu điện từ, phù hợp cho nhu cầu đóng/ngắt đồng thời nhiều đường tải trong hệ thống điện hạ áp.

Thông số kỹ thuật	Giá trị tiêu biểu
Loại thiết bị	Contactor 4 cực
Kiểu vận hành	AC operation
Điện áp cuộn hút	380 V AC
Tần số cuộn hút	50/60 Hz
Dòng làm việc AC-1 tại 380/400/415 V	22 A
Dòng làm việc AC-3 tại 380/400/415 V	12 A
Công suất động cơ AC-3 tại 380/400 V	5.5 kW
Điện áp làm việc định mức tối đa	690 V AC
Điện áp cách điện định mức	690 V
Điện áp chịu xung định mức	8000 V AC
Tiếp điểm phụ tích hợp	0 NO, 0 NC
Kiểu đấu nối	Đầu nối vít
Kích thước	75 x 68 x 45 mm
Khối lượng	0.236 kg
Tiêu chuẩn/chứng nhận	IEC/EN 60947, IEC/EN 60947-4-1, UL, CSA, CE, VDE 0660

Ưu điểm / tính năng nổi bật

Thiết kế 4 cực cho hệ thống tải đặc thù

Contactor Eaton Moeller 4P cho phép đóng cắt đồng thời bốn cực, phù hợp với các mạch cần điều khiển L1, L2, L3 và N hoặc các tải 4 cực trong tủ điện công nghiệp.

Cuộn hút 380 V AC 50/60 Hz

Phiên bản khởi động từ cuộn hút 380 V phù hợp với các hệ thống điều khiển sử dụng điện áp AC cao trong tủ động lực, giúp giảm nhu cầu dùng biến áp điều khiển riêng trong một số cấu hình phù hợp.

Phù hợp cho tải AC-1 và AC-3

Sản phẩm được ứng dụng cho tải không cảm hoặc ít cảm theo nhóm AC-1 và điều khiển động cơ không đồng bộ AC theo nhóm AC-3. Với công suất động cơ AC-3 tại 380/400 V là 5.5 kW, DILMP20 380V phù hợp cho nhiều hệ thống máy móc công nghiệp cỡ nhỏ và trung bình.

Lắp đặt gọn, đấu dây bằng vít

Thiết kế đầu nối vít giúp việc đấu dây, siết dây và bảo trì trong tủ điện thuận tiện. Kích thước nhỏ gọn giúp khởi động từ Eaton 4 cực dễ bố trí cùng MCB, cầu chì, rơ le nhiệt và các phụ kiện điều khiển khác.

Chức năng & nguyên lý hoạt động / ứng dụng

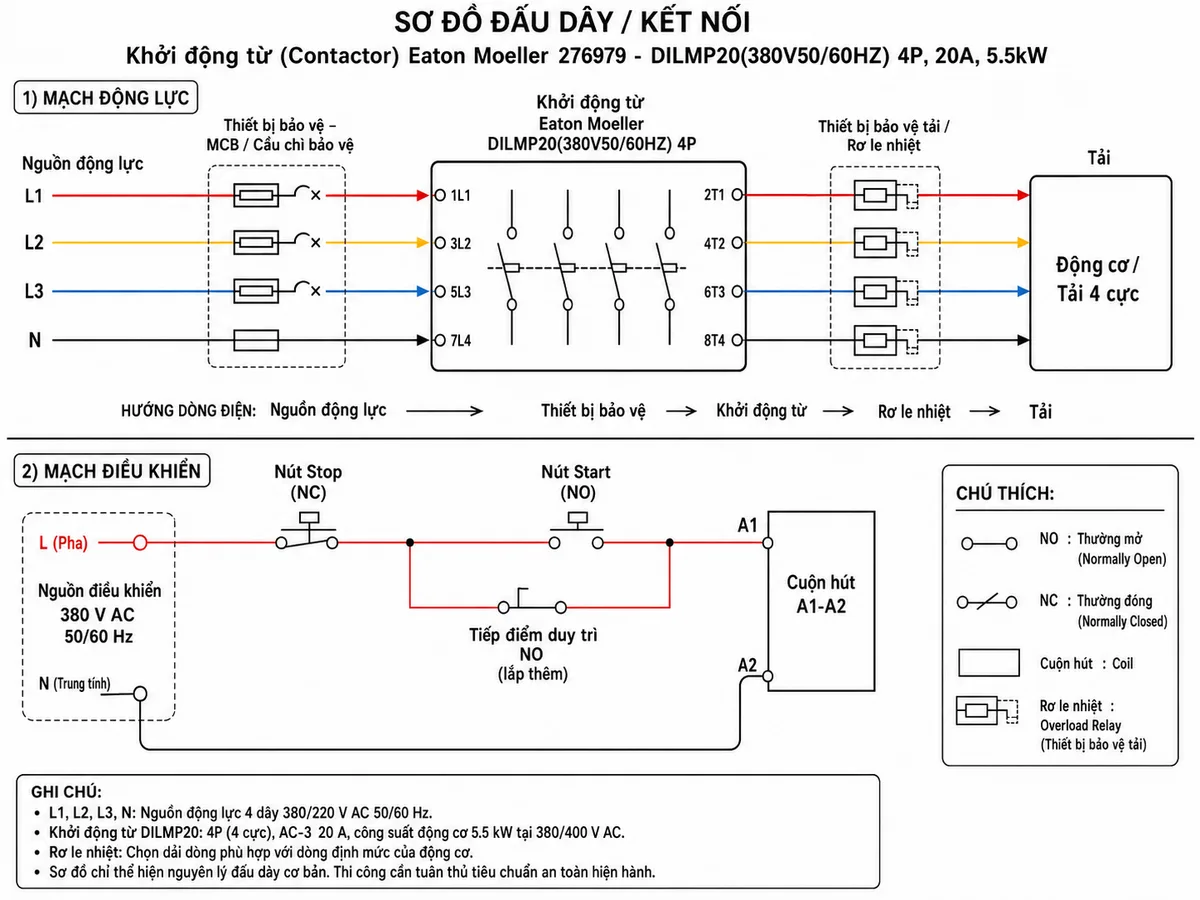

Sơ đồ đấu dây / kết nối điển hình

Trong mạch động lực, nguồn L1, L2, L3 và N đi qua MCB hoặc cầu chì bảo vệ, sau đó cấp vào các cực chính của contactor. Khi contactor đóng, điện áp được đưa từ các cực đầu vào sang các cực đầu ra, đi qua rơ le nhiệt hoặc thiết bị bảo vệ tải rồi cấp đến động cơ hoặc tải 4 cực.

Nguyên lý hoạt động

Khi nhấn nút Start, mạch điều khiển cấp điện cho cuộn hút A1-A2. Cuộn hút tạo từ trường kéo cơ cấu điện từ, làm các tiếp điểm chính đóng lại để cấp điện cho tải. Nếu có lắp tiếp điểm phụ duy trì, mạch điều khiển sẽ tiếp tục giữ cuộn hút sau khi nhả nút Start. Khi nhấn Stop hoặc khi thiết bị bảo vệ tải tác động, cuộn hút mất điện, lò xo hồi vị đưa cơ cấu về trạng thái nhả và các tiếp điểm chính mở ra.

Ứng dụng thực tế

Khởi động từ Eaton Moeller DILMP20 thường được dùng trong tủ điều khiển động cơ, tủ phân phối tải 4 cực, mạch đóng cắt tải gia nhiệt, hệ thống bơm, quạt, máy nén và các cụm máy cần điều khiển đóng/ngắt bằng tín hiệu điện. Khi dùng cho động cơ, cần chọn rơ le nhiệt hoặc thiết bị bảo vệ phù hợp với dòng tải thực tế.

Cam kết & nơi mua hàng

Khi mua Eaton Moeller 276979, khách hàng cần kiểm tra đúng mã DILMP20(380V50/60HZ), đúng điện áp cuộn hút 380 V AC 50/60 Hz, đúng số cực và phụ kiện đi kèm nếu cần tiếp điểm phụ hoặc mạch chống nhiễu.

Để mua hàng chính hãng, đúng thông số và được tư vấn kỹ thuật phù hợp với tủ điện thực tế, hãy đặt mua tại thietbicodien. thietbicodien hỗ trợ báo giá, kiểm tra model và tư vấn chọn thiết bị bảo vệ đi kèm cho từng ứng dụng.

Câu hỏi thường gặp (FAQ)

1. Eaton Moeller 276979 - DILMP20(380V50/60HZ) dùng điện áp cuộn hút bao nhiêu?

Sản phẩm dùng cuộn hút 380 V AC 50/60 Hz. Khi lắp đặt, cần cấp đúng điện áp điều khiển vào A1-A2 để contactor đóng cắt ổn định.

2. DILMP20(380V50/60HZ) là contactor mấy cực?

Đây là contactor 4 cực, phù hợp với các mạch cần đóng cắt đồng thời bốn đường tải hoặc hệ thống có yêu cầu điều khiển 4 cực.

3. Khởi động từ Eaton Moeller 276979 có dùng cho động cơ 5.5 kW không?

Có. Theo thông số AC-3 tại 380/400 V, sản phẩm phù hợp cho động cơ 5.5 kW. Tuy nhiên, cần kiểm tra dòng tải thực tế, chế độ làm việc và thiết bị bảo vệ đi kèm trước khi sử dụng.

4. Sản phẩm có sẵn tiếp điểm phụ không?

Tiếp điểm phụ tích hợp của model này là 0 NO, 0 NC. Nếu cần mạch tự giữ, báo trạng thái hoặc liên động, người dùng nên lắp thêm module tiếp điểm phụ tương thích.

5. DILMP20(380V50/60HZ) thường dùng trong những ứng dụng nào?

Sản phẩm thường dùng trong tủ điều khiển động cơ, tủ điện công nghiệp, mạch đóng cắt tải 4 cực, tải gia nhiệt, bơm, quạt và các hệ thống máy cần điều khiển đóng/ngắt bằng cuộn hút AC.

6. Có cần lắp rơ le nhiệt khi dùng contactor này cho động cơ không?

Nên lắp rơ le nhiệt hoặc thiết bị bảo vệ tải phù hợp khi dùng cho động cơ để giảm rủi ro quá tải và bảo vệ hệ thống trong quá trình vận hành.

``
