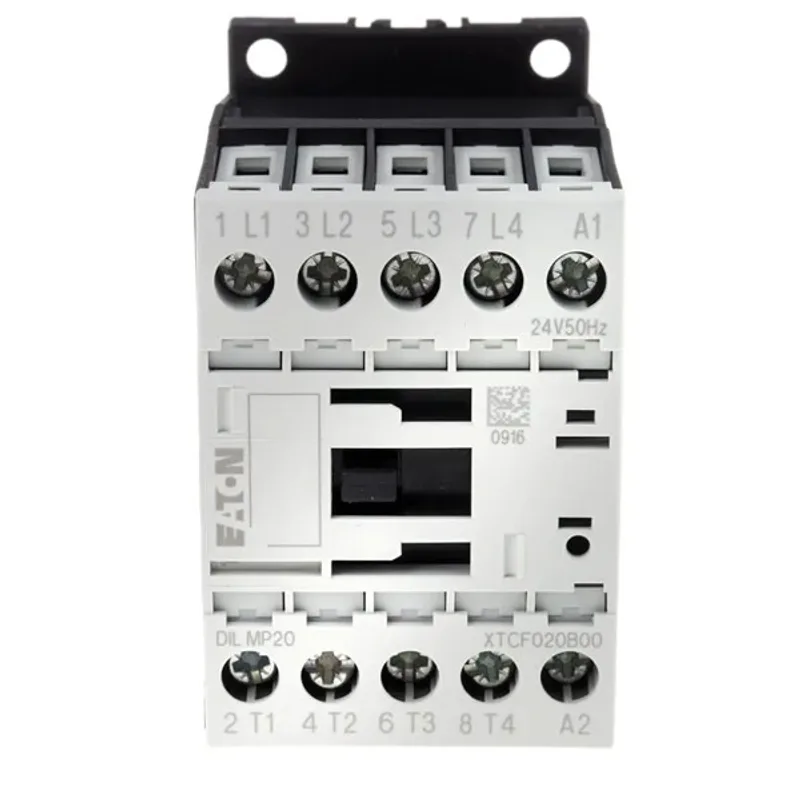

Khởi động từ (Contactor) Eaton Moeller 276957 - DILMP20(24V50HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276957 - DILMP20(24V50HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276957 - DILMP20(24V50HZ) là contactor 4 cực dùng cho tủ điện điều khiển, đóng cắt tải điện và mạch động lực trong hệ thống công nghiệp. Sản phẩm thuộc dòng Eaton Moeller DILMP, phù hợp cho các ứng dụng cần điều khiển tải 4 cực, mạch nguồn 3 pha có trung tính hoặc các tải điện cần cách ly đồng thời nhiều cực.

Eaton Moeller là nhóm sản phẩm thiết bị đóng cắt và điều khiển công nghiệp của Eaton, được sử dụng rộng rãi trong tủ điện máy móc, tủ điều khiển động cơ, hệ thống HVAC, bơm, quạt và dây chuyền tự động hóa. Model DILMP20(24V50HZ) có cuộn hút điều khiển 24 V AC 50 Hz, giúp dễ tích hợp vào mạch điều khiển điện áp thấp an toàn hơn so với mạch điều khiển điện áp lưới.

Dòng sản phẩm	Contactor Eaton Moeller series DILMP
Loại thiết bị	Khởi động từ 4 cực
Số cực chính	4P
Điện áp cuộn hút	24 V AC, 50 Hz
Kiểu vận hành cuộn hút	AC operation
Kiểu đấu nối	Cầu đấu vít
Dòng làm việc AC-1 theo catalogue	22 A
Công suất động cơ AC-3 tại 380/400 V, 50 Hz	5.5 kW
Điện áp làm việc tối đa	690 V AC
Tiêu chuẩn tham chiếu	IEC/EN 60947, IEC/EN 60947-4-1, UL, CSA
Ứng dụng chính	Đóng cắt tải 4 cực, điều khiển động cơ, tải điện trở, mạch phân phối phụ

Ưu điểm và tính năng nổi bật

Thiết kế 4 cực cho mạch cần đóng cắt đồng thời

Contactor 4P cho phép đóng cắt đồng thời 4 đường mạch, phù hợp với hệ thống 3 pha có dây trung tính hoặc các tải điện cần cách ly nhiều cực. Cấu trúc này giúp tăng tính đồng bộ khi điều khiển tải và thuận tiện hơn khi bố trí trong tủ điện công nghiệp.

Cuộn hút 24 V AC dễ tích hợp vào mạch điều khiển

Model DILMP20(24V50HZ) sử dụng cuộn hút 24 V AC 50 Hz, phù hợp với mạch điều khiển qua biến áp cách ly, nút nhấn Start/Stop, rơ le trung gian, timer, PLC hoặc bộ điều khiển tự động. Điện áp điều khiển thấp giúp giảm rủi ro khi thao tác trong tủ điện.

Đấu nối vít chắc chắn, dễ bảo trì

Kiểu cầu đấu vít giúp việc lắp đặt, kiểm tra và siết lại dây dẫn thuận tiện. Đây là lựa chọn quen thuộc trong tủ điện máy móc, nơi yêu cầu đấu nối chắc chắn, dễ kiểm tra định kỳ và thay thế khi cần.

Phù hợp cho nhiều nhóm tải công nghiệp

Sản phẩm có thể dùng trong các ứng dụng đóng cắt động cơ, tải điện trở, hệ thống bơm, quạt, máy nén, tủ điều khiển HVAC, dây chuyền sản xuất và các mạch điện cần điều khiển từ xa bằng tín hiệu điện.

Chức năng, nguyên lý hoạt động và ứng dụng

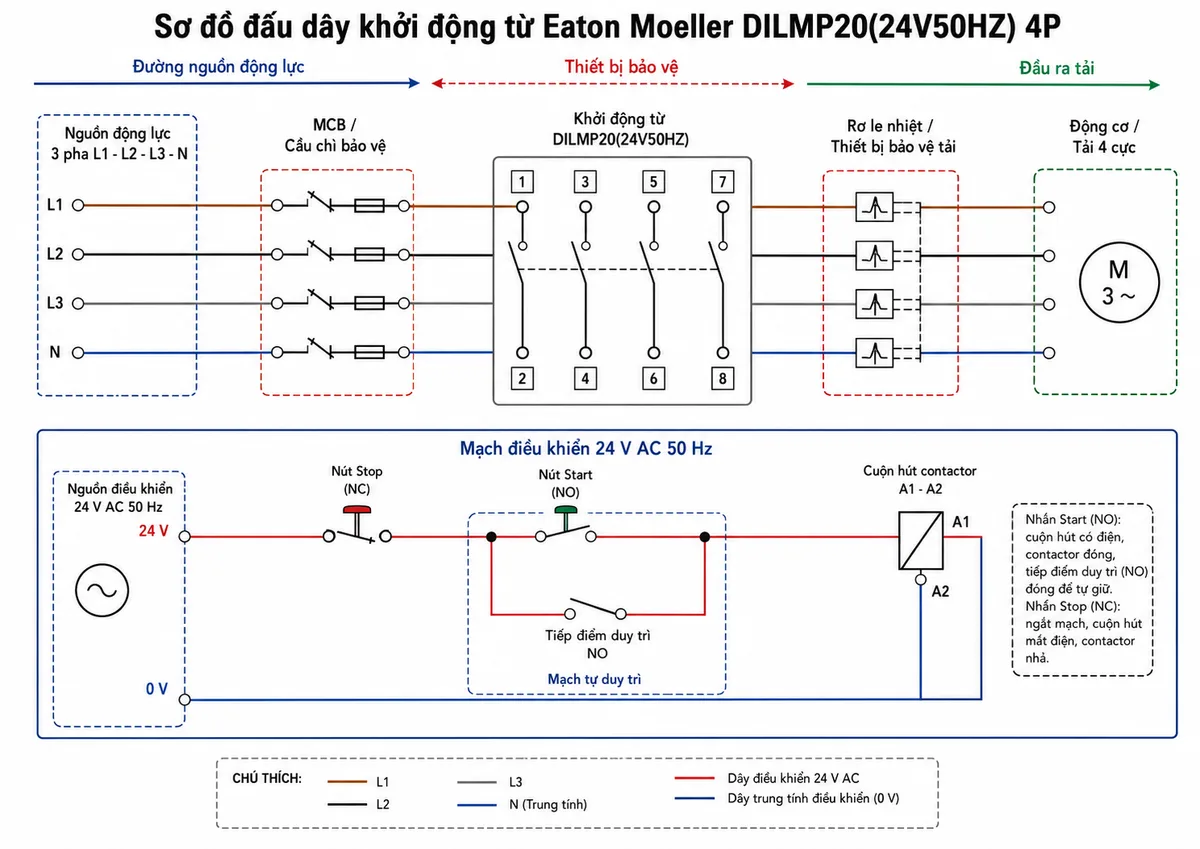

Sơ đồ đấu dây khởi động từ Eaton Moeller DILMP20(24V50HZ)

Trong mạch động lực, nguồn đi qua MCB hoặc cầu chì bảo vệ rồi vào các cực chính của contactor. Với cấu trúc 4 cực, các đầu vào thường được bố trí tại 1, 3, 5, 7 và đầu ra tải tại 2, 4, 6, 8. Mạch điều khiển cấp nguồn 24 V AC 50 Hz cho cuộn hút A1-A2 thông qua nút nhấn Stop, nút nhấn Start và tiếp điểm duy trì nếu cần vận hành kiểu tự giữ.

Nguyên lý hoạt động của contactor

Khi nhấn Start, mạch điều khiển cấp điện cho cuộn hút A1-A2. Cuộn hút tạo từ trường kéo lõi từ, làm các tiếp điểm chính đóng lại để cấp điện cho tải. Khi nhấn Stop, mất nguồn điều khiển hoặc thiết bị bảo vệ tác động, cuộn hút nhả, các tiếp điểm chính mở ra và ngắt tải khỏi nguồn.

Ứng dụng thực tế

Khởi động từ 4P Eaton Moeller thường được dùng trong tủ điện điều khiển động cơ, tủ bơm, tủ quạt, hệ thống HVAC, máy đóng gói, dây chuyền sản xuất và các mạch cần đóng cắt tải bằng tín hiệu điều khiển từ xa. Với cuộn hút 24 V AC, thiết bị phù hợp cho hệ thống có biến áp điều khiển riêng hoặc tiêu chuẩn điều khiển điện áp thấp trong nhà máy.

• Điều khiển đóng cắt động cơ 3 pha trong tủ máy công nghiệp.
• Đóng cắt tải điện trở, tải chiếu sáng công nghiệp hoặc tải phụ trợ phù hợp.
• Kết hợp với rơ le nhiệt để bảo vệ quá tải cho động cơ.
• Kết hợp với nút nhấn, công tắc hành trình, timer, PLC hoặc rơ le trung gian.
• Dùng trong mạch cần ngắt đồng thời nhiều cực để tăng độ an toàn khi vận hành.

Cam kết và nơi mua hàng

Khi chọn mua DILMP20(24V50HZ), khách hàng nên kiểm tra đúng mã hàng 276957, điện áp cuộn hút 24 V AC 50 Hz, số cực 4P và tình trạng tem nhãn sản phẩm để tránh nhầm với các phiên bản cuộn hút điện áp khác.

Để mua Khởi động từ Eaton Moeller 276957 chính hãng, đúng model, tư vấn đúng ứng dụng và hỗ trợ báo giá nhanh, quý khách hãy đặt hàng tại thietbicodien. Chúng tôi cung cấp thiết bị điện công nghiệp cho tủ điện, máy móc và hệ thống tự động hóa, hỗ trợ lựa chọn sản phẩm phù hợp với yêu cầu kỹ thuật thực tế.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 276957 - DILMP20(24V50HZ) dùng để làm gì?

Khởi động từ Eaton Moeller 276957 dùng để đóng cắt tải điện bằng tín hiệu điều khiển, đặc biệt trong tủ điện điều khiển động cơ, bơm, quạt, hệ thống HVAC và các tải công nghiệp cần điều khiển từ xa.

Model DILMP20(24V50HZ) dùng cuộn hút điện áp bao nhiêu?

DILMP20(24V50HZ) sử dụng cuộn hút 24 V AC, tần số 50 Hz. Khi thay thế hoặc lắp mới, cần kiểm tra đúng điện áp mạch điều khiển để tránh cháy cuộn hút hoặc contactor không hút.

Contactor này có mấy cực chính?

Sản phẩm là contactor 4 cực, có các cực chính dùng cho mạch động lực và phù hợp với ứng dụng cần đóng cắt đồng thời 4 đường mạch.

Có thể dùng DILMP20(24V50HZ) cho động cơ 5.5kW không?

Model này có thông số công suất AC-3 tại 380/400 V, 50 Hz là 5.5 kW. Khi chọn cho động cơ thực tế, cần đối chiếu dòng định mức động cơ, kiểu khởi động, tần suất đóng cắt, điều kiện tủ điện và thiết bị bảo vệ đi kèm.

Khởi động từ có thay thế được aptomat hay MCB không?

Không. Contactor dùng để đóng cắt điều khiển, còn MCB hoặc cầu chì dùng để bảo vệ ngắn mạch và quá dòng theo thiết kế. Trong tủ điện, contactor thường được lắp cùng MCB, cầu chì và rơ le nhiệt để tạo thành mạch điều khiển an toàn hơn.

Khi đấu dây cần chú ý gì?

Cần đấu đúng nguồn động lực vào các cực chính, đúng đầu ra tải, đúng cuộn hút A1-A2 theo điện áp 24 V AC 50 Hz và lắp thiết bị bảo vệ phù hợp. Việc đấu nối nên do kỹ thuật viên điện có chuyên môn thực hiện theo sơ đồ tủ điện và tiêu chuẩn an toàn hiện hành.
