Khởi động từ (Contactor) Eaton Moeller 158238 - DILMP20(380V60HZ) 4P, 20A, 5.5kW

Giới thiệu Khởi động từ Eaton Moeller 158238 - DILMP20(380V60HZ)

Khởi động từ Eaton Moeller 158238 - DILMP20(380V60HZ) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, dùng để đóng cắt mạch động lực trong tủ điện công nghiệp. Sản phẩm có cuộn hút 380 V AC 60 Hz, kết cấu 4 tiếp điểm chính thường mở, phù hợp cho các ứng dụng cần đóng cắt đồng thời nhiều cực tải như tải 3 pha kèm trung tính, tải điện trở, hệ thống gia nhiệt, chiếu sáng công nghiệp hoặc điều khiển động cơ theo đúng điều kiện vận hành.

Eaton là thương hiệu thiết bị điện và quản lý năng lượng quốc tế, trong đó Moeller là dòng sản phẩm công nghiệp quen thuộc trong tủ điện điều khiển, khởi động động cơ, phân phối điện hạ thế và tự động hóa nhà máy. Với xuất xứ Romania, DILMP20(380V60HZ) được lựa chọn khi cần một contactor 4P nhỏ gọn, dễ lắp đặt và có thông số rõ ràng theo tài liệu kỹ thuật của hãng.

Ưu điểm và tính năng nổi bật

• Contactor 4 cực giúp đóng cắt đồng thời 4 đường mạch, thuận tiện cho các hệ thống cần ngắt cả pha và trung tính hoặc các tải 4 cực chuyên dụng.
• Cuộn hút 380 V 60 Hz phù hợp với mạch điều khiển AC 60 Hz, giúp contactor đóng nhả bằng tín hiệu điều khiển từ nút nhấn, relay, PLC hoặc mạch tự động.
• Đấu nối vít chắc chắn, phù hợp lắp trong tủ điện công nghiệp, tủ điều khiển máy, tủ phân phối phụ tải và cụm khởi động động cơ.
• Ứng dụng AC-1 và AC-3 hỗ trợ đóng cắt tải điện trở, tải cảm nhẹ và điều khiển động cơ không đồng bộ trong điều kiện phù hợp.
• Thiết kế dòng DILMP tối ưu cho tải 4 cực, dễ phối hợp với thiết bị bảo vệ như MCB, cầu chì, rơ le nhiệt và phụ kiện tiếp điểm phụ khi cần mở rộng mạch điều khiển.

Thông số kỹ thuật tham khảo

Dòng sản phẩm	Contactor Eaton Moeller DILMP, 4 cực
Mã catalogue	158238
Model	DILMP20(380V60HZ)
Kiểu vận hành cuộn hút	AC operation
Điện áp điều khiển cuộn hút	380 V AC, 60 Hz
Số cực chính	4 cực, tiếp điểm chính thường mở
Kiểu đấu nối	Đấu nối vít
Dòng làm việc AC-1 theo tài liệu	22 A tại 40 °C, giảm theo nhiệt độ môi trường; 20 A tại 60 °C
Dòng làm việc AC-3 tại 380/400 V	12 A
Công suất động cơ AC-3 tại 380/400 V	5.5 kW
Điện áp cách điện định mức	690 V AC
Cấp bảo vệ thiết bị	IP20
Tiêu chuẩn liên quan	IEC/EN 60947, VDE 0660, UL, CSA

Chức năng, nguyên lý hoạt động và ứng dụng

Khởi động từ 4P Eaton Moeller DILMP20 hoạt động dựa trên cơ cấu điện từ. Khi cuộn hút A1-A2 được cấp đúng điện áp điều khiển 380 V AC 60 Hz, lực từ sinh ra kéo lõi động, làm các tiếp điểm chính đóng lại để cấp nguồn từ phía đầu vào sang tải. Khi mất tín hiệu điều khiển, lò xo hồi vị đưa tiếp điểm về trạng thái mở, ngắt nguồn cấp cho tải.

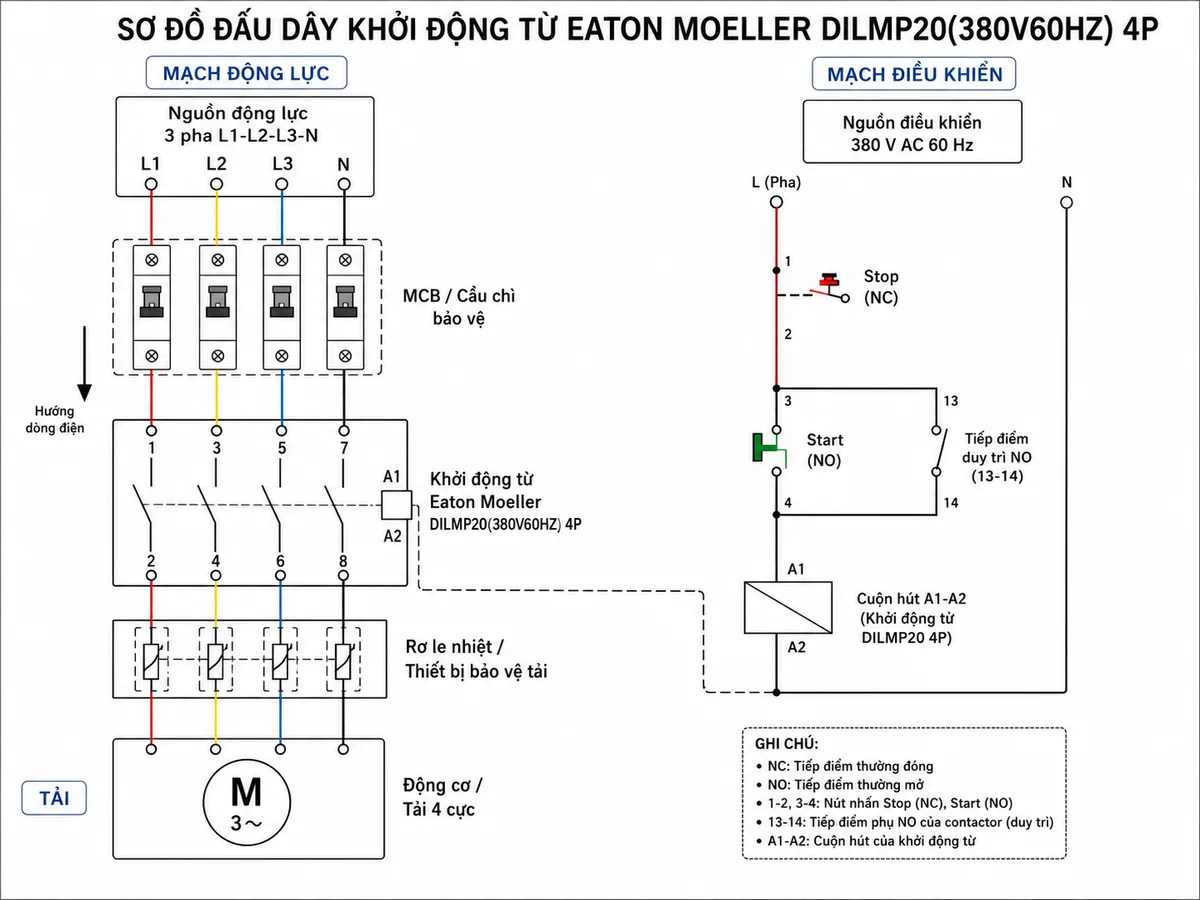

Trong sơ đồ đấu dây thực tế, nguồn động lực thường đi qua MCB hoặc cầu chì bảo vệ trước khi vào các cực chính của contactor. Đầu ra contactor có thể đi tiếp qua rơ le nhiệt hoặc thiết bị bảo vệ tải, sau đó cấp đến động cơ, tải điện trở, hệ thống gia nhiệt hoặc cụm tải 4 cực. Mạch điều khiển thường gồm nút Stop thường đóng, nút Start thường mở, tiếp điểm duy trì và cuộn hút A1-A2.

Về nguyên lý điều khiển, người vận hành nhấn Start để cấp điện cho cuộn hút, contactor đóng và tiếp điểm duy trì giúp mạch tiếp tục giữ trạng thái chạy. Khi nhấn Stop, khi mất nguồn điều khiển hoặc khi thiết bị bảo vệ tác động, cuộn hút mất điện, contactor nhả và ngắt tải. Cách làm việc này giúp điều khiển đóng cắt tải từ xa, tăng an toàn cho người vận hành và hỗ trợ tự động hóa trong tủ điện công nghiệp.

Ứng dụng tiêu biểu

• Đóng cắt nguồn cho động cơ 3 pha trong tủ điều khiển máy móc, băng tải, bơm, quạt và hệ thống phụ trợ.
• Điều khiển tải điện trở, tải gia nhiệt, lò sấy, hệ thống chiếu sáng công nghiệp hoặc tải AC-1 cần đóng cắt ổn định.
• Lắp trong tủ điện cần contactor Eaton Moeller 4P 20A để ngắt đồng thời 4 đường mạch.
• Kết hợp với MCB, cầu chì, rơ le nhiệt, relay trung gian hoặc PLC trong hệ thống điều khiển tự động.

Cam kết và nơi mua hàng

Khi chọn mua Khởi động từ Eaton Moeller 158238, khách hàng nên kiểm tra đúng model DILMP20(380V60HZ), đúng điện áp cuộn hút 380 V AC 60 Hz, đúng số cực 4P và phù hợp với dòng tải thực tế của hệ thống. Việc lựa chọn đúng thông số giúp thiết bị vận hành an toàn, giảm rủi ro nóng tiếp điểm, nhảy bảo vệ hoặc đóng cắt không ổn định.

Để mua hàng chính hãng, được tư vấn chọn đúng contactor và nhận hỗ trợ kỹ thuật cho tủ điện công nghiệp, quý khách hãy đặt mua tại thietbicodien. Chúng tôi cung cấp sản phẩm đúng model, hỗ trợ báo giá nhanh và tư vấn giải pháp phù hợp cho nhu cầu thay thế, lắp mới hoặc dự phòng trong nhà máy.

Câu hỏi thường gặp (FAQ)

DILMP20(380V60HZ) dùng điện áp cuộn hút bao nhiêu?

DILMP20(380V60HZ) dùng cuộn hút AC với điện áp điều khiển 380 V, tần số 60 Hz. Khi đặt hàng hoặc thay thế, cần kiểm tra kỹ điện áp mạch điều khiển để tránh chọn nhầm cuộn hút.

Khởi động từ Eaton Moeller 158238 có mấy cực?

Sản phẩm là contactor 4 cực, gồm 4 tiếp điểm chính thường mở, phù hợp cho các ứng dụng cần đóng cắt đồng thời 4 đường nguồn hoặc tải 4 cực.

Sản phẩm này có dùng cho động cơ 5.5 kW không?

Theo thông số AC-3 tại 380/400 V, model này có công suất động cơ tham khảo 5.5 kW. Tuy nhiên, cần kiểm tra thêm dòng định mức động cơ, chế độ khởi động, tần suất đóng cắt và điều kiện lắp đặt thực tế.

DILMP20(380V60HZ) khác gì so với các bản 24 V hoặc 230 V?

Khác biệt chính nằm ở điện áp cuộn hút. Bản DILMP20(380V60HZ) dùng cuộn hút 380 V AC 60 Hz, trong khi các bản 24 V hoặc 230 V dùng cho mạch điều khiển có điện áp tương ứng.

Có cần lắp rơ le nhiệt kèm contactor này không?

Nếu dùng để điều khiển động cơ, nên phối hợp với rơ le nhiệt hoặc thiết bị bảo vệ động cơ phù hợp để bảo vệ quá tải. Contactor chủ yếu làm nhiệm vụ đóng cắt, không thay thế hoàn toàn chức năng bảo vệ quá tải và ngắn mạch.

Contactor 4P này phù hợp với tải nào?

Sản phẩm phù hợp cho tải 4 cực, tải AC-1 như điện trở, gia nhiệt, chiếu sáng công nghiệp và ứng dụng động cơ AC-3 trong giới hạn thông số cho phép. Khi dùng cho tải đặc thù, cần đối chiếu catalogue và điều kiện vận hành.
