Khởi động từ (Contactor) Eaton Moeller 276966 - DILMP20(42V50HZ, 48V60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276966 - DILMP20(42V50HZ, 48V60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276966 - DILMP20(42V50HZ, 48V60HZ) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, dùng để đóng cắt mạch động lực trong tủ điện công nghiệp, hệ thống điều khiển tải điện và mạch động cơ. Sản phẩm sử dụng cuộn hút AC kép 42 V 50 Hz hoặc 48 V 60 Hz, phù hợp cho các hệ thống điều khiển có điện áp thấp hơn mạch động lực nhằm tăng tính an toàn khi vận hành.

Với thiết kế 4 cực, đầu nối vít, kích thước gọn và khả năng làm việc theo tiêu chuẩn IEC/EN 60947, sản phẩm phù hợp cho các ứng dụng cần đóng cắt tải 4 cực, điều khiển động cơ, tải điện trở hoặc các nhánh tải trong hệ thống phân phối điện hạ thế.

Giới thiệu & nguồn gốc thương hiệu

Eaton là thương hiệu quốc tế trong lĩnh vực quản lý năng lượng, thiết bị điện công nghiệp, đóng cắt, bảo vệ và tự động hóa. Dòng Moeller của Eaton được biết đến rộng rãi trong các tủ điều khiển, tủ phân phối, hệ thống máy móc công nghiệp và dây chuyền sản xuất.

Sản phẩm DILMP20(42V50HZ, 48V60HZ) có xuất xứ Romania, thuộc nhóm contactor công nghiệp chuyên dùng cho hệ thống điện cần độ ổn định cao, thao tác đóng cắt rõ ràng và dễ tích hợp với mạch điều khiển Start/Stop, rơ le nhiệt, MCB/cầu chì và các thiết bị bảo vệ tải.

Ưu điểm / tính năng nổi bật

• Contactor 4 cực Eaton Moeller phù hợp cho các mạch cần đóng cắt đồng thời nhiều dây dẫn, bao gồm 3 pha và dây trung tính hoặc các tải 4 cực tương ứng.
• Cuộn hút điều khiển 42 V AC 50 Hz / 48 V AC 60 Hz, thuận tiện cho hệ thống điều khiển điện áp thấp chuyên dụng.
• Thiết kế đầu nối vít giúp đấu dây chắc chắn, dễ bảo trì và phù hợp môi trường tủ điện công nghiệp.
• Dòng DILMP có kết cấu gọn, hỗ trợ lắp đặt trên DIN rail hoặc bảng điện tùy cấu hình tủ.
• Phù hợp cho đóng cắt động cơ 3 pha, tải điện trở, tải chiếu sáng, nhánh tải công nghiệp và các hệ thống tự động hóa cần contactor bền bỉ.
• Có thể kết hợp với rơ le nhiệt, MCB, cầu chì, tiếp điểm phụ và mạch điều khiển Start/Stop để tạo thành bộ khởi động động cơ hoàn chỉnh.

Thông số kỹ thuật tham khảo

Loại thiết bị	Contactor 4 cực dòng Eaton Moeller DILMP
Mã catalogue	276966
Model	DILMP20(42V50HZ,48V60HZ)
Số cực chính	4 cực, tiếp điểm chính thường mở
Điện áp cuộn hút	42 V AC 50 Hz hoặc 48 V AC 60 Hz
Dòng làm việc AC-1	22 A
Dòng nhiệt quy ước ở 60°C	20 A
Dòng làm việc AC-3 tại 380/400/415 V	12 A
Công suất động cơ AC-3 tại 380/400 V	5.5 kW
Điện áp làm việc tối đa	690 V AC
Cấp bảo vệ thiết bị	IP20
Kiểu đấu nối	Đầu nối vít
Nhiệt độ làm việc	-25°C đến 60°C
Tiêu chuẩn tham chiếu	IEC/EN 60947, UL, CSA, VDE, CE

Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính

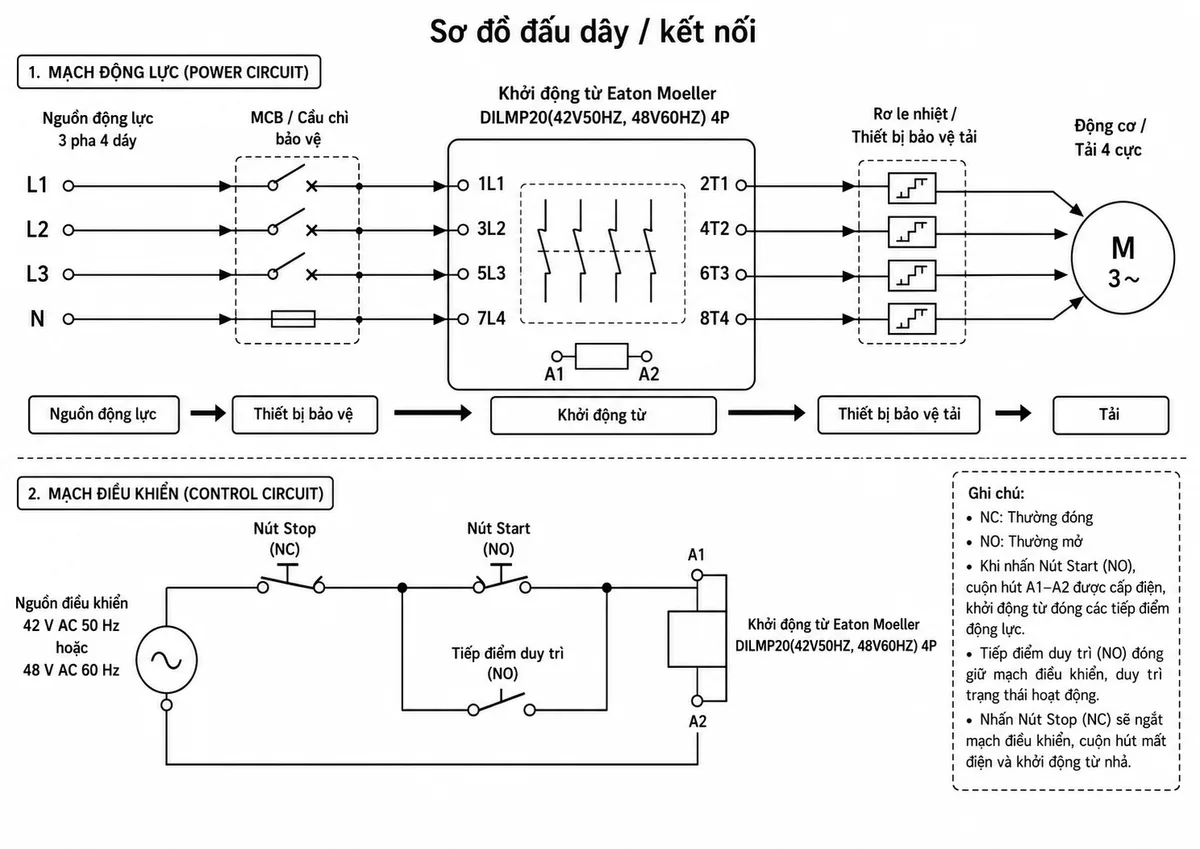

Khởi động từ Eaton Moeller 276966 có nhiệm vụ đóng hoặc ngắt mạch động lực khi cuộn hút được cấp điện điều khiển. Khi người vận hành nhấn nút Start, điện áp điều khiển 42 V AC 50 Hz hoặc 48 V AC 60 Hz cấp vào cuộn hút A1-A2, tạo lực điện từ kéo lõi sắt và làm các tiếp điểm chính đóng lại. Khi nhấn Stop hoặc khi mạch bảo vệ tác động, cuộn hút mất điện, lò xo hồi vị đưa tiếp điểm về trạng thái mở, ngắt tải khỏi nguồn.

Sản phẩm thường được dùng trong tủ điện điều khiển động cơ, tủ máy công nghiệp, hệ thống bơm, quạt, băng tải, máy nén, tải điện trở và các nhánh tải cần đóng cắt bằng contactor 4 cực. Khi sử dụng cho động cơ, contactor nên được phối hợp với MCB/cầu chì và rơ le nhiệt để bảo vệ quá dòng, ngắn mạch và quá tải.

Nguyên lý hoạt động

Trong trạng thái bình thường, các tiếp điểm chính của DILMP20 4P ở trạng thái mở nên tải chưa được cấp nguồn. Khi cuộn hút nhận đúng điện áp điều khiển, cơ cấu điện từ bên trong contactor hút phần ứng, làm bốn tiếp điểm chính đóng đồng thời. Nguồn động lực sau đó đi qua contactor đến tải. Tiếp điểm duy trì trong mạch điều khiển giúp contactor tiếp tục giữ trạng thái đóng sau khi người dùng thả nút Start.

Khi nhấn nút Stop, mất điện điều khiển, rơ le nhiệt tác động hoặc nguồn điều khiển bị ngắt, cuộn hút A1-A2 mất từ trường. Cơ cấu lò xo đưa contactor về trạng thái ban đầu, các tiếp điểm chính mở ra và tải được ngắt khỏi nguồn. Cơ chế này giúp hệ thống vận hành an toàn, dễ kiểm soát và phù hợp với nhiều mạch điều khiển công nghiệp.

Cam kết & nơi mua hàng

Khi chọn mua Khởi động từ Eaton Moeller DILMP20(42V50HZ,48V60HZ), khách hàng nên kiểm tra đúng mã hàng 276966, đúng điện áp cuộn hút, đúng số cực và đúng yêu cầu tải thực tế của hệ thống. Việc chọn đúng contactor giúp tủ điện hoạt động ổn định, giảm rủi ro quá tải và thuận tiện trong quá trình bảo trì.

Để mua hàng chính hãng, đúng model và được tư vấn lựa chọn phù hợp cho tủ điện công nghiệp, hãy đặt mua tại thietbicodien. Chúng tôi hỗ trợ tư vấn kỹ thuật, báo giá nhanh và cung cấp thiết bị điện công nghiệp phù hợp cho nhu cầu lắp đặt, thay thế và bảo trì hệ thống.

Câu hỏi thường gặp (FAQ)

DILMP20(42V50HZ,48V60HZ) dùng điện áp cuộn hút bao nhiêu?

Model DILMP20(42V50HZ,48V60HZ) sử dụng cuộn hút AC kép, tương ứng 42 V AC ở 50 Hz hoặc 48 V AC ở 60 Hz. Khi lắp đặt cần cấp đúng điện áp điều khiển theo hệ thống thực tế.

Khởi động từ Eaton Moeller 276966 có mấy cực?

Sản phẩm là contactor 4 cực, phù hợp cho các ứng dụng cần đóng cắt đồng thời bốn đường mạch, ví dụ 3 pha kèm dây trung tính hoặc các tải 4 cực theo thiết kế tủ điện.

Sản phẩm có dùng được cho động cơ 5.5kW không?

Có thể sử dụng cho ứng dụng động cơ theo cấp AC-3 tại 380/400 V với công suất tham khảo 5.5 kW. Tuy nhiên cần kiểm tra thêm điện áp lưới, dòng làm việc thực tế, chế độ khởi động và thiết bị bảo vệ đi kèm trước khi lắp đặt.

Cần lắp thêm thiết bị bảo vệ nào khi dùng contactor này?

Trong mạch động lực, nên phối hợp contactor với MCB hoặc cầu chì để bảo vệ ngắn mạch, đồng thời dùng rơ le nhiệt hoặc bộ bảo vệ động cơ để bảo vệ quá tải. Với mạch điều khiển, nên dùng nút nhấn Stop/Start, tiếp điểm duy trì và bảo vệ nguồn điều khiển phù hợp.

DILMP20 276966 phù hợp cho những ứng dụng nào?

Sản phẩm phù hợp cho tủ điều khiển động cơ, hệ thống bơm, quạt, máy nén, băng tải, tải điện trở, tải 4 cực và các hệ thống điện công nghiệp cần đóng cắt tải bằng contactor Eaton.

Khi thay thế contactor cũ bằng Eaton Moeller 276966 cần lưu ý gì?

Cần kiểm tra đúng model, điện áp cuộn hút 42 V 50 Hz hoặc 48 V 60 Hz, số cực, dòng tải, công suất động cơ, kiểu đấu nối và kích thước lắp đặt. Nếu hệ thống có tiếp điểm phụ hoặc phụ kiện chống nhiễu, cần kiểm tra khả năng tương thích trước khi thay thế.
