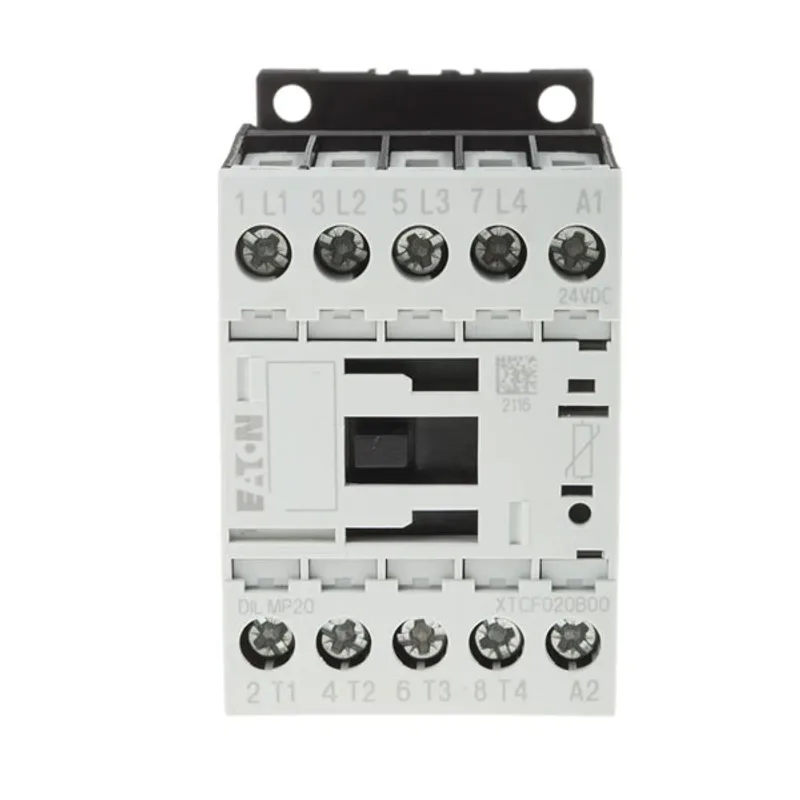

Khởi động từ (Contactor) Eaton Moeller 276984 - DILMP20(12VDC) 4P, 20A, 5.5kW

Giới thiệu Khởi động từ Eaton Moeller 276984 - DILMP20(12VDC) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276984 - DILMP20(12VDC) là contactor 4 cực thuộc dòng Eaton Moeller DILMP, dùng để đóng cắt tải điện trong tủ điều khiển, tủ phân phối và hệ thống tự động hóa công nghiệp. Sản phẩm sử dụng cuộn hút điều khiển 12 V DC, phù hợp cho các hệ thống có nguồn điều khiển một chiều, PLC, mạch relay trung gian hoặc nguồn phụ DC.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng trong lĩnh vực điều khiển, bảo vệ và đóng cắt hạ thế. Model DILMP20(12VDC) được thiết kế cho ứng dụng đóng cắt tải 4 cực, có kết cấu nhỏ gọn, đầu nối vít chắc chắn và đáp ứng các tiêu chuẩn công nghiệp như IEC/EN 60947, UL, CSA, CE theo dữ liệu sản phẩm của Eaton.

Thông số kỹ thuật tham khảo

Tên sản phẩm	Khởi động từ Eaton Moeller 276984 - DILMP20(12VDC)
Mã hàng	276984
Model	DILMP20(12VDC)
Dòng sản phẩm	Eaton Moeller series DILMP 4-pole contactor
Loại thiết bị	Contactor 4 cực
Điện áp cuộn hút điều khiển	12 V DC
Kiểu điều khiển	DC operation
Số tiếp điểm chính	4 tiếp điểm thường mở
Tiếp điểm phụ tích hợp	Không có sẵn
Dòng định mức AC-1 tại 380/400/415 V	22 A
Dòng định mức AC-3 tại 380/400/415 V	12 A
Công suất AC-3 tại 380/400 V	5.5 kW
Điện áp làm việc AC tối đa	690 V
Điện áp cách điện định mức	690 V
Điện áp chịu xung định mức	8 kV
Kiểu đấu nối mạch chính	Đầu nối vít
Cấp bảo vệ	IP20
Kích thước	75 x 68 x 45 mm
Khối lượng	0.294 kg
Nhiệt độ làm việc	-25 °C đến 60 °C
Tuổi thọ cơ khí	10 triệu chu kỳ đóng cắt

Ưu điểm và tính năng nổi bật

Contactor Eaton Moeller DILMP20(12VDC) được đánh giá cao nhờ khả năng đóng cắt ổn định, phù hợp cho cả tải không cảm, tải hơi cảm và ứng dụng điều khiển động cơ theo nhóm tải phù hợp. Kết cấu 4 cực giúp thiết bị có thể đóng cắt đồng thời nhiều đường dây, bao gồm cả dây trung tính hoặc cực bổ sung trong các hệ thống cần cách ly tải rõ ràng.

• Khởi động từ 4P giúp đóng cắt đồng thời bốn cực, phù hợp cho tủ điện 3 pha có dây trung tính hoặc tải 4 đường dây.
• Cuộn hút 12 V DC dễ tích hợp với nguồn điều khiển một chiều, mạch điều khiển relay, PLC hoặc hệ thống dùng nguồn DC phụ trợ.
• Dòng AC-1 22 A đáp ứng tốt các tải điện trở, tải nhiệt và tải không cảm hoặc ít cảm.
• Công suất 5.5 kW tại AC-3 380/400 V phù hợp cho các ứng dụng điều khiển động cơ trong phạm vi tải tương ứng.
• Đầu nối vít giúp đấu dây chắc chắn, dễ bảo trì và quen thuộc với kỹ thuật viên tủ điện công nghiệp.
• Thiết kế nhỏ gọn thuận tiện lắp đặt trong tủ điều khiển, tủ máy, tủ phân phối hoặc cụm khởi động động cơ.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng đóng cắt tải 4 cực

Eaton Moeller 276984 có nhiệm vụ đóng hoặc ngắt mạch động lực thông qua bốn tiếp điểm chính. Khi cuộn hút A1-A2 được cấp đúng điện áp điều khiển, cơ cấu điện từ hút lõi động, làm các tiếp điểm chính chuyển sang trạng thái đóng để cấp nguồn cho tải. Khi mất tín hiệu điều khiển, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu và ngắt nguồn cấp ra tải.

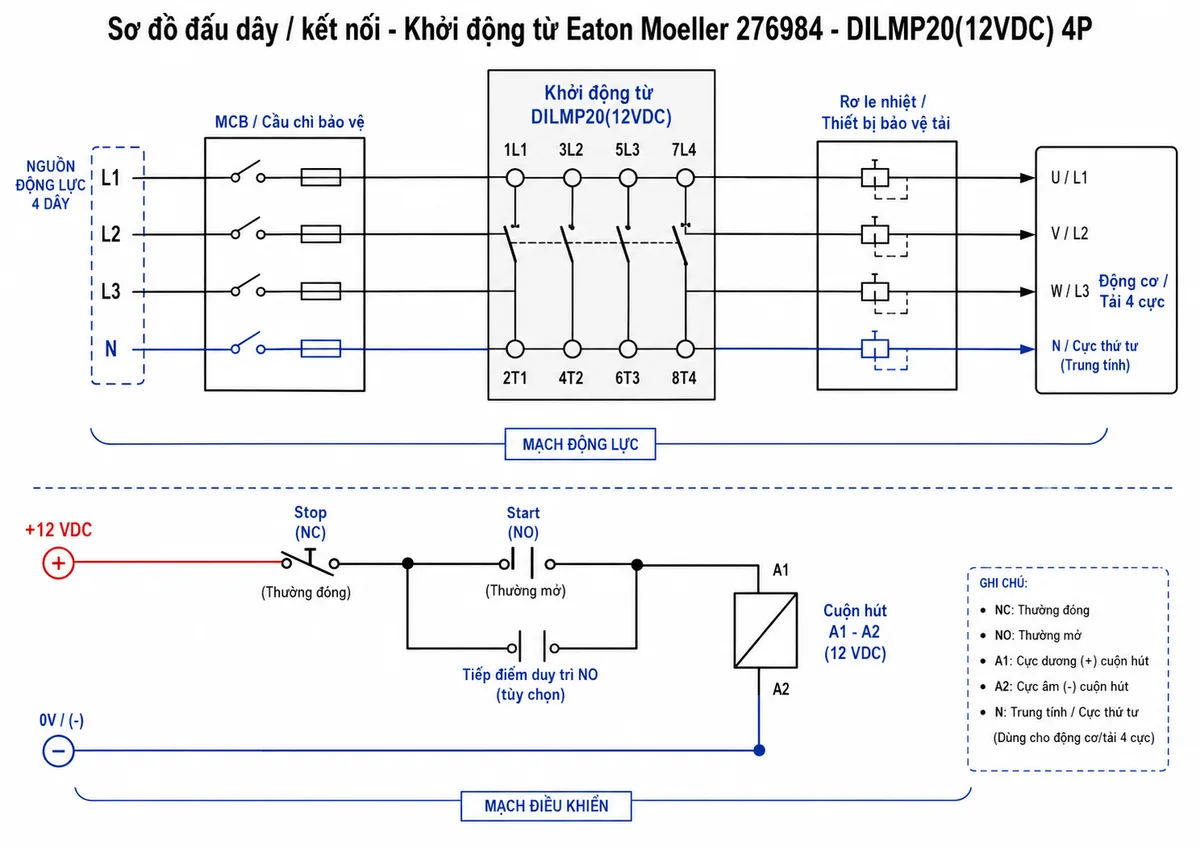

Trong thực tế, sản phẩm thường được lắp sau MCB hoặc cầu chì bảo vệ và trước rơ le nhiệt hoặc thiết bị bảo vệ tải. Cách bố trí này giúp mạch động lực được bảo vệ trước sự cố quá dòng, ngắn mạch hoặc quá tải tùy theo thiết bị bảo vệ đi kèm.

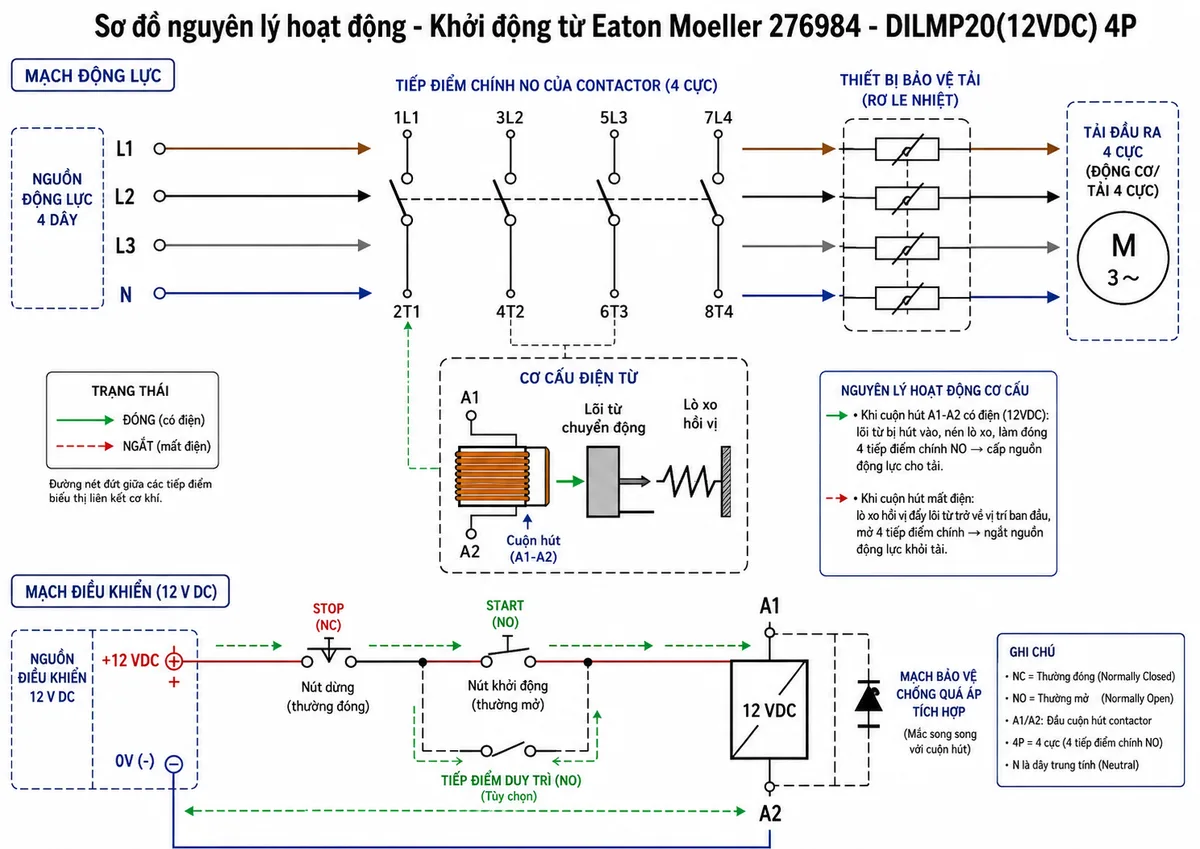

Nguyên lý điều khiển bằng cuộn hút DC

Khi nhấn nút Start, nguồn điều khiển 12 V DC được đưa tới cuộn hút A1-A2. Từ trường sinh ra trong cuộn hút kéo cơ cấu điện từ, làm bốn tiếp điểm chính đóng lại. Nếu mạch có tiếp điểm duy trì, contactor vẫn giữ trạng thái đóng sau khi nhả nút Start. Khi nhấn Stop hoặc khi mạch điều khiển mất nguồn, cuộn hút mất từ trường, lò xo hồi vị mở các tiếp điểm chính và tải được ngắt khỏi nguồn.

Ứng dụng thực tế

Khởi động từ Eaton Moeller DILMP20(12VDC) phù hợp cho các tủ điều khiển máy móc, hệ thống HVAC, tủ phân phối điện, mạch điều khiển tải nhiệt, hệ thống chiếu sáng công suất lớn, bơm, quạt, động cơ và các tải công nghiệp cần đóng cắt an toàn bằng tín hiệu điều khiển DC.

Với cấu hình contactor 4 cực, thiết bị đặc biệt hữu ích trong các ứng dụng cần ngắt đồng thời cả ba pha và một dây trung tính, hoặc các hệ thống yêu cầu cô lập tải nhiều cực để tăng tính an toàn khi bảo trì.

Cam kết và nơi mua hàng

Khi chọn mua Khởi động từ Eaton Moeller 276984 - DILMP20(12VDC), người dùng nên ưu tiên nguồn hàng rõ ràng, đúng model, đúng điện áp cuộn hút và phù hợp với yêu cầu tải thực tế của tủ điện. Việc chọn sai điện áp điều khiển hoặc sai dòng tải có thể làm contactor không hoạt động ổn định hoặc giảm tuổi thọ thiết bị.

Để mua hàng chính hãng, nhận tư vấn đúng model và được hỗ trợ lựa chọn thiết bị phù hợp cho tủ điện công nghiệp, hãy đặt mua tại thietbicodien.

Câu hỏi thường gặp (FAQ)

DILMP20(12VDC) dùng điện áp điều khiển bao nhiêu?

DILMP20(12VDC) dùng nguồn điều khiển 12 V DC cho cuộn hút A1-A2. Khi thiết kế tủ điện, cần kiểm tra đúng điện áp nguồn điều khiển trước khi cấp vào contactor.

Khởi động từ Eaton Moeller 276984 có mấy cực?

Eaton Moeller 276984 là contactor 4 cực, có bốn tiếp điểm chính thường mở để đóng cắt đồng thời bốn đường dây trong mạch động lực.

Sản phẩm này có phù hợp cho tải động cơ không?

Sản phẩm có thể dùng cho ứng dụng động cơ trong phạm vi định mức AC-3 phù hợp. Với tải động cơ, cần chọn thêm rơ le nhiệt hoặc thiết bị bảo vệ quá tải tương ứng để bảo vệ hệ thống.

DILMP20(12VDC) có tiếp điểm phụ tích hợp sẵn không?

Model này không có tiếp điểm phụ tích hợp sẵn. Nếu cần mạch duy trì, tín hiệu phản hồi hoặc liên động điều khiển, người dùng nên chọn thêm module tiếp điểm phụ tương thích.

Contactor 4P khác gì contactor 3P?

Contactor 4P có thêm một cực đóng cắt so với loại 3P. Vì vậy, thiết bị phù hợp cho các hệ thống cần đóng cắt cả dây trung tính hoặc thêm một đường tải phụ ngoài ba pha chính.

Khi lắp đặt khởi động từ 12 V DC cần lưu ý gì?

Cần đấu đúng cực nguồn điều khiển DC vào A1-A2, kiểm tra thiết bị bảo vệ ngắn mạch, bảo vệ quá tải, tiết diện dây dẫn, mô-men siết đầu nối và khả năng chịu tải của contactor theo điều kiện làm việc thực tế.
