Khởi động từ (Contactor) Eaton Moeller 276964 - DILMP20(208V60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276964 - DILMP20(208V60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276964 - DILMP20(208V60HZ) là contactor 4 cực thuộc dòng Eaton Moeller DILMP, chuyên dùng để đóng cắt tải điện trong tủ điều khiển công nghiệp, hệ thống phân phối điện, tải điện trở, tải 4 cực và các ứng dụng điều khiển động cơ phù hợp. Sản phẩm sử dụng cuộn hút 208 V AC 60 Hz, kiểu vận hành AC, đầu nối vít, thiết kế gọn cho lắp đặt trong tủ điện.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng, kế thừa nền tảng kỹ thuật Moeller và hệ sinh thái giải pháp quản lý năng lượng của Eaton. Với xuất xứ Romania, sản phẩm phù hợp cho các hệ thống yêu cầu contactor vận hành ổn định, dễ lắp đặt và có tiêu chuẩn kỹ thuật rõ ràng.

Ưu điểm và tính năng nổi bật

Contactor 4P Eaton Moeller dòng DILMP được thiết kế cho các ứng dụng cần đóng cắt đồng thời nhiều cực, đặc biệt hữu ích khi cần ngắt cả dây trung tính trong hệ thống 3 pha 4 dây hoặc điều khiển tải 4 cực.

• Thiết kế 4 cực, phù hợp cho tải 3 pha kèm N hoặc tải điện 4 đường độc lập theo cấu hình tủ điện.
• Cuộn hút 208 V AC 60 Hz, phù hợp với hệ thống điều khiển dùng điện áp chuẩn 208 V AC tại tần số 60 Hz.
• Đầu nối vít giúp đấu dây chắc chắn, thuận tiện cho lắp đặt, bảo trì và thay thế trong tủ điện công nghiệp.
• Thích hợp cho các ứng dụng đóng cắt tải AC-1, tải điện trở, hệ thống sưởi, chiếu sáng công nghiệp hoặc điều khiển động cơ trong giới hạn định mức.
• Thuộc dòng sản phẩm Eaton Moeller DILMP, có khả năng phối hợp với phụ kiện như tiếp điểm phụ, mạch chống nhiễu cuộn hút và thiết bị bảo vệ phù hợp.

Thông số kỹ thuật tham khảo

Dòng sản phẩm	Eaton Moeller series DILMP 4-pole contactor
Mã catalog	276964
Model	DILMP20(208V60HZ)
Kiểu thiết bị	Contactor 4 cực, vận hành AC
Điện áp cuộn hút	208 V AC, 60 Hz
Số cực chính	4 cực
Dòng làm việc AC-1	22 A theo dữ liệu kỹ thuật Eaton; mã thương mại thường được nhận diện nhóm 20 A
Công suất tham chiếu AC-3	5.5 kW tại 380/400 V theo điều kiện định mức phù hợp
Điện áp làm việc tối đa	690 V AC
Kiểu đầu nối	Đầu nối vít
Cấp bảo vệ	IP20
Kích thước tham khảo	75 x 68 x 45 mm
Khối lượng tham khảo	0.236 kg
Tiêu chuẩn/chứng nhận	IEC/EN 60947, UL, CSA, CE, VDE 0660

Chức năng, nguyên lý hoạt động và ứng dụng

Khởi động từ DILMP20(208V60HZ) hoạt động dựa trên nguyên lý điện từ. Khi cuộn hút A1-A2 được cấp nguồn điều khiển 208 V AC 60 Hz, lõi từ bên trong contactor hút cơ cấu tiếp điểm, làm các tiếp điểm chính chuyển sang trạng thái đóng. Khi mất điện điều khiển hoặc mạch Stop mở ra, lực lò xo đưa tiếp điểm về trạng thái ngắt, tách nguồn khỏi tải.

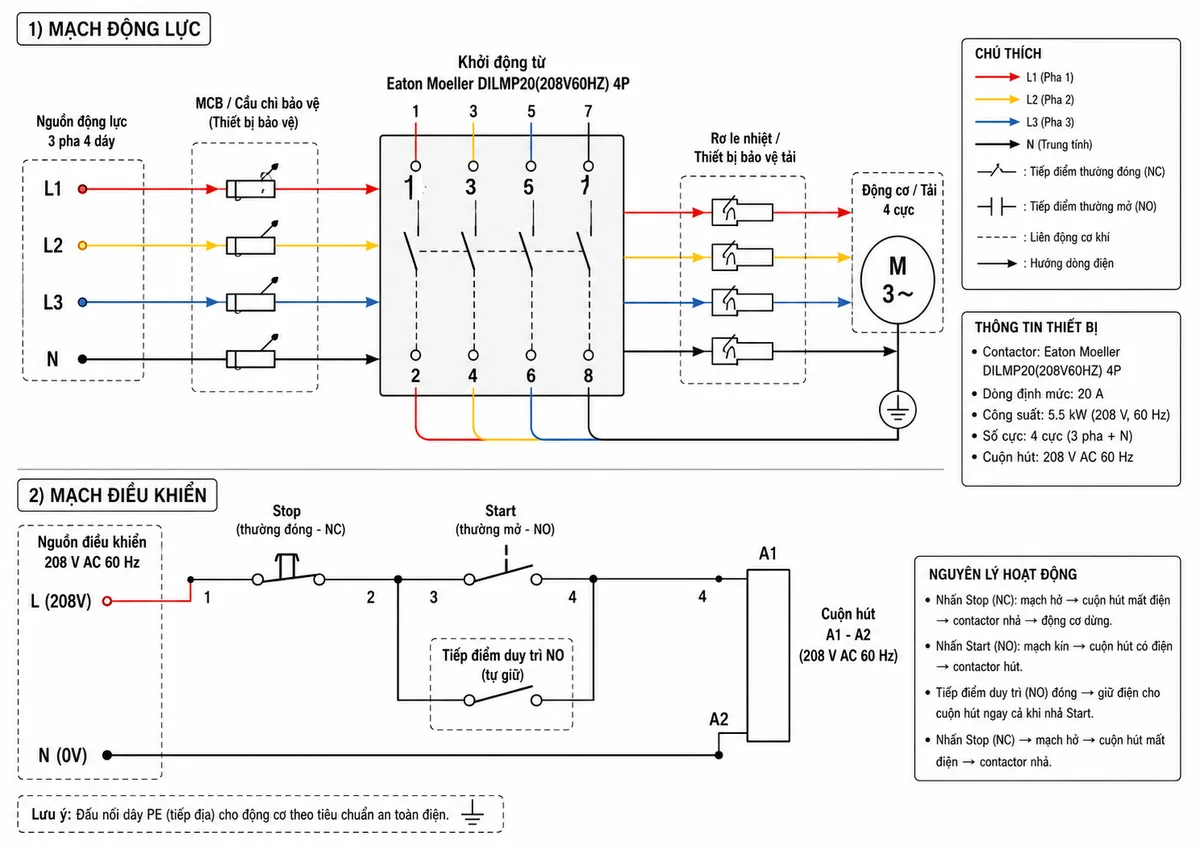

Trong hệ thống đấu dây điển hình, nguồn động lực đi qua MCB, cầu chì hoặc thiết bị bảo vệ ngắn mạch trước khi vào các cực chính của contactor. Đầu ra contactor cấp đến tải thông qua rơ le nhiệt hoặc thiết bị bảo vệ tải phù hợp. Mạch điều khiển thường gồm nút Stop thường đóng, nút Start thường mở, tiếp điểm duy trì và cuộn hút A1-A2.

Với cấu hình contactor 4 cực 20A, sản phẩm phù hợp cho tủ điện máy móc, hệ thống HVAC, tủ phân phối phụ, tải sưởi điện, tải chiếu sáng công nghiệp, bơm, quạt, motor công suất phù hợp và các mạch cần đóng cắt đồng thời nhiều cực. Khi dùng cho động cơ, cần chọn thêm thiết bị bảo vệ quá tải, bảo vệ ngắn mạch và kiểm tra định mức theo điện áp, dòng tải thực tế.

Cam kết và nơi mua hàng

Khi chọn mua Khởi động từ Eaton Moeller 276964 - DILMP20(208V60HZ), khách hàng nên ưu tiên sản phẩm chính hãng, đúng model, đúng điện áp cuộn hút và có chứng từ rõ ràng để đảm bảo an toàn khi lắp đặt trong tủ điện công nghiệp.

Mua hàng chính hãng tại thietbicodien để được tư vấn đúng model, hỗ trợ chọn thiết bị bảo vệ đi kèm và nhận sản phẩm phù hợp với nhu cầu sử dụng thực tế.

Câu hỏi thường gặp (FAQ)

DILMP20(208V60HZ) dùng điện áp cuộn hút bao nhiêu?

Model DILMP20(208V60HZ) sử dụng cuộn hút 208 V AC, tần số 60 Hz. Khi thay thế contactor, cần kiểm tra đúng điện áp cuộn hút để tránh contactor không hút, rung hoặc hư hỏng.

Contactor Eaton Moeller 276964 có mấy cực?

Sản phẩm là contactor 4 cực, phù hợp cho các ứng dụng cần đóng cắt đồng thời 4 đường điện, ví dụ L1-L2-L3-N hoặc các tải 4 cực theo thiết kế mạch.

Sản phẩm có dùng để điều khiển động cơ không?

Có thể dùng cho động cơ nếu dòng tải, điện áp và công suất nằm trong giới hạn định mức. Khi dùng cho động cơ, nên kết hợp rơ le nhiệt hoặc bộ bảo vệ động cơ để bảo vệ quá tải và mất pha theo yêu cầu hệ thống.

DILMP20(208V60HZ) khác gì so với các model DILMP20 điện áp khác?

Điểm khác biệt chính nằm ở điện áp cuộn hút. Model này dùng 208 V AC 60 Hz, trong khi các phiên bản khác có thể dùng 24 V, 48 V, 230 V, 240 V hoặc điện áp DC tùy mã đặt hàng.

Contactor 4P này thường lắp ở đâu trong tủ điện?

Sản phẩm thường được lắp sau thiết bị bảo vệ ngắn mạch như MCB hoặc cầu chì, trước tải hoặc trước rơ le nhiệt tùy cấu trúc mạch. Vị trí lắp đặt cần tuân thủ sơ đồ thiết kế tủ điện và hướng dẫn kỹ thuật của nhà sản xuất.

Khi mua Eaton Moeller DILMP20(208V60HZ) cần kiểm tra thông tin gì?

Cần kiểm tra đúng mã 276964, đúng model DILMP20(208V60HZ), điện áp cuộn hút 208 V AC 60 Hz, số cực 4P, dòng tải thực tế, thiết bị bảo vệ đi kèm và điều kiện lắp đặt trong tủ điện.
