Khởi động từ (Contactor) Eaton Moeller 276989 - DILMP20(220VDC) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276989 - DILMP20(220VDC) 4P, 20A, 5.5kW

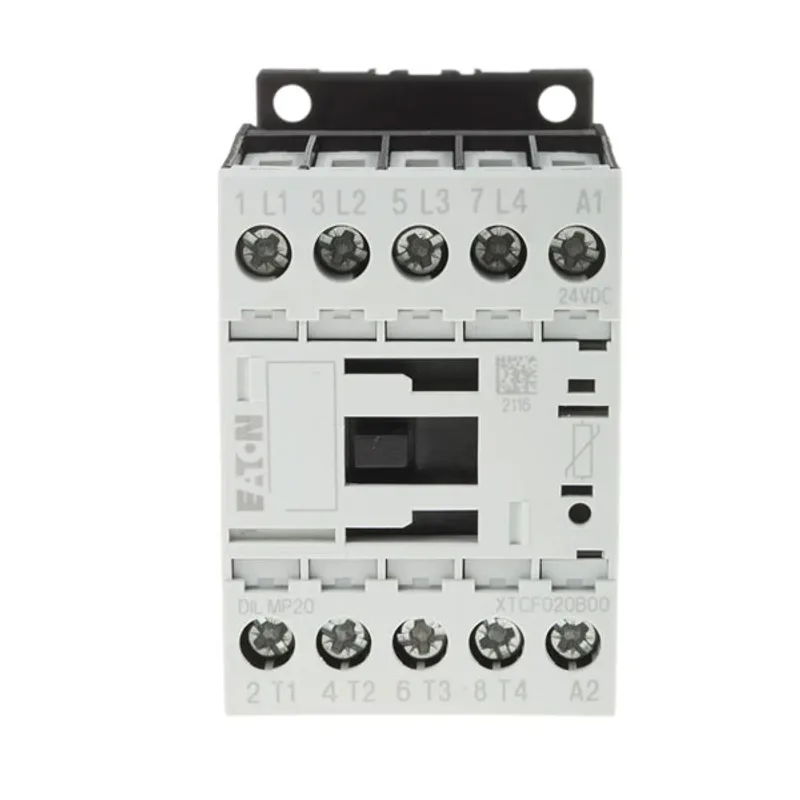

Khởi động từ Eaton Moeller 276989 - DILMP20(220VDC) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, dùng để đóng cắt nguồn động lực cho tải điện công nghiệp, đặc biệt phù hợp với các hệ thống cần điều khiển bằng cuộn hút 220 V DC. Sản phẩm có cấu trúc 4 cực, đấu nối bằng vít, hỗ trợ điều khiển tải 4 dây hoặc tải cần ngắt đồng thời nhiều cực trong tủ điện.

1) Giới thiệu & nguồn gốc thương hiệu

Eaton là thương hiệu toàn cầu trong lĩnh vực quản lý năng lượng, thiết bị đóng cắt, bảo vệ và điều khiển điện công nghiệp. Dòng sản phẩm Moeller của Eaton được sử dụng rộng rãi trong tủ điện máy móc, hệ thống tự động hóa, HVAC, bơm, quạt, băng tải và các dây chuyền sản xuất.

DILMP20(220VDC) là mã contactor 4 cực, mã catalogue 276989, có điện áp điều khiển 220 V DC. Theo thông tin sản phẩm của Eaton, thiết bị thuộc nhóm contactor DILMP 4 pole, vận hành bằng nguồn DC và dùng cho các tải điện 4 cực.

Tên sản phẩm	Khởi động từ Eaton Moeller 276989 - DILMP20(220VDC)
Mã catalogue	276989
Model	DILMP20(220VDC)
Dòng sản phẩm	Eaton Moeller series DILMP 4-pole contactor
Số cực chính	4 cực
Loại điện áp điều khiển	DC
Điện áp cuộn hút	220 V DC
Dòng làm việc AC-1 tại 380/400/415 V	22 A
Dòng làm việc AC-3 tại 380/400/415 V	12 A
Công suất AC-3 tại 380/400 V, 50 Hz	5.5 kW
Điện áp làm việc định mức tối đa	690 V AC
Điện áp cách điện định mức	690 V
Điện áp chịu xung định mức	8000 V AC
Kiểu đấu nối	Cọc vít
Kích thước	75 mm x 68 mm x 45 mm
Khối lượng	0.294 kg
Nhiệt độ vận hành môi trường	-25 °C đến 60 °C
Tiêu chuẩn/chứng nhận	CE, UL, CSA, IEC/EN 60947, IEC/EN 60947-4-1, VDE 0660

2) Ưu điểm / tính năng nổi bật

Thiết kế 4 cực cho hệ thống cần đóng cắt đồng thời

Với cấu trúc contactor 4 cực, Eaton Moeller 276989 cho phép đóng cắt đồng thời bốn đường dẫn điện, phù hợp với hệ thống 3 pha có dây trung tính, tải điện trở, tải phân phối hoặc các ứng dụng cần ngắt nhiều cực để tăng tính an toàn khi vận hành.

Cuộn hút 220 V DC phù hợp mạch điều khiển một chiều

Model DILMP20(220VDC) sử dụng nguồn điều khiển 220 V DC cấp vào cuộn hút A1-A2. Đây là lựa chọn phù hợp cho tủ điều khiển dùng nguồn DC, hệ thống điều khiển công nghiệp, mạch liên động hoặc các ứng dụng cần tín hiệu điều khiển ổn định từ nguồn một chiều.

Đấu nối vít chắc chắn, dễ lắp trong tủ điện

Sản phẩm sử dụng cọc đấu vít, giúp siết dây chắc chắn, thuận tiện khi lắp đặt, bảo trì và kiểm tra trong tủ điện công nghiệp. Kích thước gọn giúp tiết kiệm không gian lắp đặt nhưng vẫn đảm bảo khả năng đóng cắt cho các tải phù hợp.

Phù hợp tiêu chuẩn công nghiệp

Thiết bị được Eaton công bố theo các tiêu chuẩn như IEC/EN 60947 và IEC/EN 60947-4-1, phù hợp sử dụng trong các hệ thống đóng cắt, điều khiển và bảo vệ động cơ hoặc tải điện công nghiệp khi được chọn đúng thông số tải, bảo vệ ngắn mạch và điều kiện lắp đặt.

3) Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính

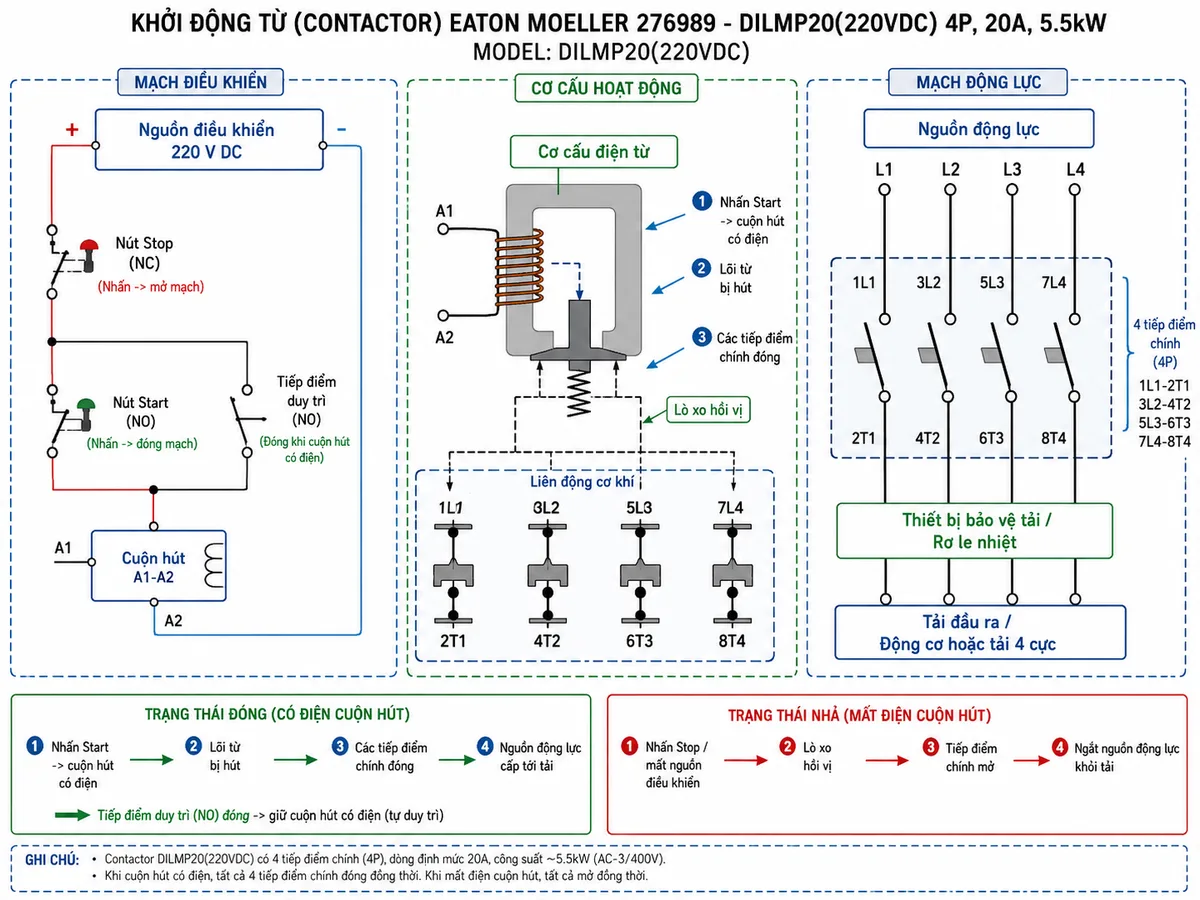

Khởi động từ Eaton Moeller DILMP20(220VDC) có nhiệm vụ đóng hoặc ngắt mạch động lực bằng tín hiệu điều khiển điện. Khi cuộn hút nhận điện áp 220 V DC, cơ cấu điện từ bên trong sẽ hút phần ứng, làm các tiếp điểm chính đóng lại để cấp nguồn cho tải. Khi mất điện điều khiển hoặc mạch Stop mở ra, lò xo hồi vị đưa tiếp điểm trở về trạng thái ngắt.

Nguyên lý hoạt động

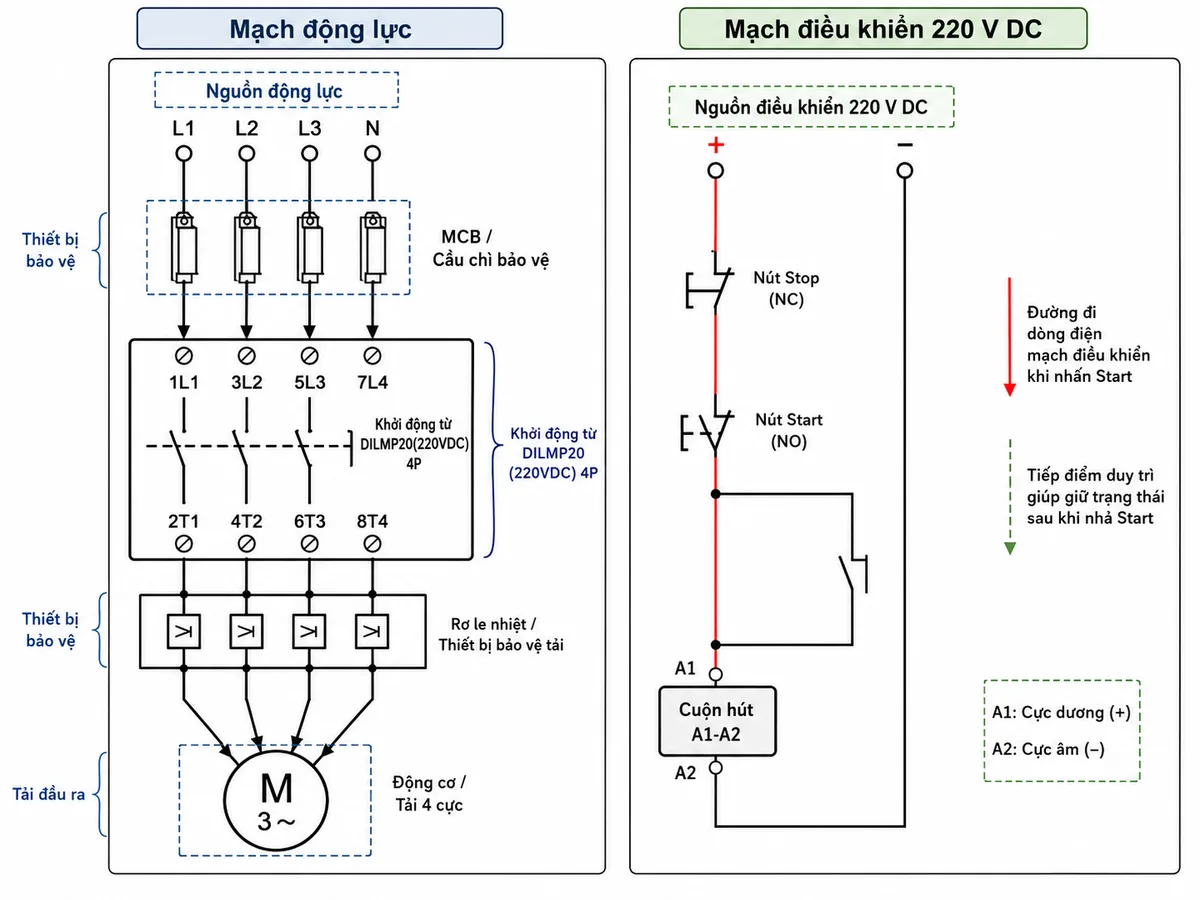

Trong mạch điều khiển cơ bản, nguồn dương 220 V DC đi qua nút Stop thường đóng, sau đó qua nút Start thường mở để cấp điện cho cuộn hút A1-A2. Khi nhấn Start, cuộn hút sinh từ trường, kéo cơ cấu điện từ làm bốn tiếp điểm chính đóng. Nếu lắp thêm tiếp điểm duy trì, contactor có thể tự giữ trạng thái đóng sau khi nhả nút Start. Khi nhấn Stop hoặc khi nguồn điều khiển bị ngắt, cuộn hút mất điện và các tiếp điểm chính mở ra để ngắt tải.

Ứng dụng thực tế

Contactor Eaton Moeller 276989 được dùng trong tủ điều khiển động cơ, tủ phân phối, tủ máy sản xuất, hệ thống bơm, quạt, băng tải, máy nén, tải điện trở và các cụm thiết bị cần đóng cắt bằng tín hiệu điều khiển DC. Khi ứng dụng cho động cơ hoặc tải cảm, cần phối hợp thêm thiết bị bảo vệ như MCB, cầu chì, rơ le nhiệt hoặc bộ bảo vệ động cơ theo dòng tải thực tế.

4) Cam kết & nơi mua hàng

Khi mua Khởi động từ Eaton Moeller 276989 - DILMP20(220VDC), khách hàng nên chọn đúng model, đúng điện áp cuộn hút 220 V DC và kiểm tra đầy đủ yêu cầu về dòng tải, công suất, số cực, kiểu đấu nối cũng như thiết bị bảo vệ đi kèm.

Để mua hàng chính hãng, được tư vấn đúng mã và hỗ trợ chọn thiết bị phù hợp cho tủ điện công nghiệp, hãy đặt mua tại thietbicodien. Chúng tôi cam kết cung cấp sản phẩm Eaton Moeller đúng thông tin, hỗ trợ kỹ thuật rõ ràng và báo giá nhanh cho nhu cầu thay thế, lắp mới hoặc dự phòng trong nhà máy.

Câu hỏi thường gặp (FAQ)

1. Eaton Moeller 276989 - DILMP20(220VDC) là thiết bị gì?

Eaton Moeller 276989 - DILMP20(220VDC) là khởi động từ 4 cực dùng để đóng cắt mạch động lực bằng tín hiệu điều khiển 220 V DC, thường lắp trong tủ điện điều khiển công nghiệp.

2. Model DILMP20(220VDC) dùng điện áp cuộn hút bao nhiêu?

DILMP20(220VDC) sử dụng cuộn hút điện áp 220 V DC. Khi cấp đúng điện áp vào A1-A2, contactor sẽ đóng các tiếp điểm chính để cấp nguồn cho tải.

3. Khởi động từ này có mấy cực chính?

Sản phẩm có 4 cực chính, phù hợp với các hệ thống cần đóng cắt đồng thời bốn đường dây như L1, L2, L3 và N hoặc các tải 4 cực tương ứng.

4. Có thể dùng Eaton Moeller 276989 cho động cơ 5.5 kW không?

Theo dữ liệu kỹ thuật, model này có công suất AC-3 tại 380/400 V, 50 Hz là 5.5 kW. Tuy nhiên, khi chọn cho động cơ thực tế cần kiểm tra thêm dòng định mức, chế độ khởi động, tần suất đóng cắt và thiết bị bảo vệ đi kèm.

5. Khi lắp contactor DILMP20(220VDC) cần thêm thiết bị bảo vệ nào?

Thông thường nên phối hợp với MCB hoặc cầu chì để bảo vệ ngắn mạch, rơ le nhiệt hoặc bộ bảo vệ động cơ để bảo vệ quá tải, đồng thời chọn tiết diện dây và phương án đấu nối theo tiêu chuẩn tủ điện.

6. DILMP20(220VDC) khác gì so với các phiên bản AC?

Điểm khác biệt chính là cuộn hút của DILMP20(220VDC) dùng nguồn điều khiển DC 220 V, trong khi các phiên bản AC dùng nguồn xoay chiều như 220 V AC, 230 V AC hoặc các mức điện áp AC khác. Khi thay thế phải chọn đúng điện áp cuộn hút để tránh lỗi vận hành.

7. Sản phẩm này phù hợp cho những ứng dụng nào?

Sản phẩm phù hợp cho tủ điện điều khiển, tủ máy công nghiệp, hệ thống bơm, quạt, băng tải, tải điện trở, tải phân phối và các hệ thống cần đóng cắt 4 cực bằng nguồn điều khiển DC.
