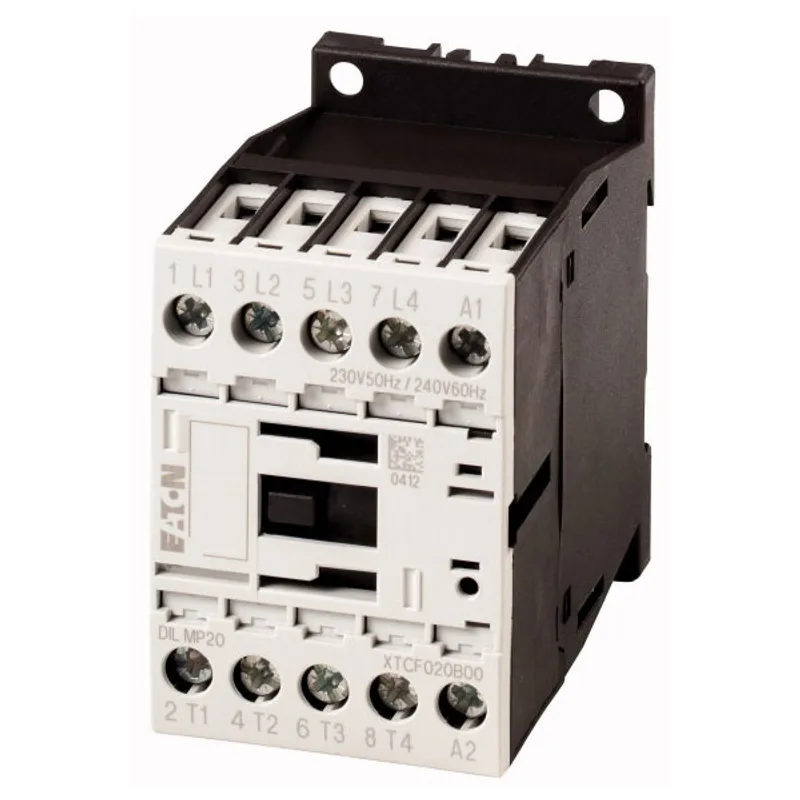

Khởi động từ (Contactor) Eaton Moeller 276959 - DILMP20(240V50HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276959 -DILMP20(240V50HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276959 - DILMP20(240V50HZ) là contactor 4 cực dùng cho mạch điều khiển và đóng cắt tải điện công nghiệp, phù hợp cho tủ điện điều khiển động cơ, tải điện trở, hệ thống chiếu sáng, gia nhiệt và các phụ tải 4 cực. Sản phẩm thuộc dòng Eaton Moeller DILMP, sử dụng cuộn hút 240 V AC 50 Hz, kiểu vận hành AC, đầu nối vít chắc chắn và được thiết kế cho môi trường công nghiệp cần độ ổn định cao.

Thương hiệu eaton-moeller kế thừa nền tảng thiết bị đóng cắt Moeller nổi tiếng tại châu Âu và hiện nằm trong hệ sinh thái thiết bị điện công nghiệp Eaton. Với xuất xứ Romania, model DILMP20(240V50HZ) thường được lựa chọn cho các hệ thống cần contactor 4P nhỏ gọn, dễ lắp đặt, dễ thay thế và tương thích với nhiều cấu hình tủ điện điều khiển.

Ưu điểm và tính năng nổi bật

• Contactor 4P Eaton Moeller có 4 tiếp điểm chính thường mở, phù hợp cho tải 3 pha kèm trung tính hoặc các tải 4 cực cần đóng cắt đồng thời.
• Cuộn hút 240 V AC 50 Hz giúp tích hợp thuận tiện trong các tủ điều khiển dùng nguồn điều khiển xoay chiều 220–240 V.
• Thiết kế đầu nối vít hỗ trợ đấu dây chắc chắn, dễ thi công, bảo trì và kiểm tra trong tủ điện công nghiệp.
• Phù hợp nhóm ứng dụng AC-1 cho tải không cảm hoặc ít cảm, đồng thời có thể dùng trong ứng dụng AC-3 cho động cơ không đồng bộ theo đúng điều kiện định mức.
• Kết cấu nhỏ gọn, cấp bảo vệ IP20, thuận tiện bố trí trong tủ điều khiển, tủ phân phối và cụm khởi động động cơ.
• Tuổi thọ cơ khí cao, đáp ứng nhu cầu đóng cắt lặp lại trong các hệ thống tự động hóa, máy móc và dây chuyền sản xuất.

Thông số kỹ thuật tham khảo

Dòng sản phẩm	Eaton Moeller DILMP 4-pole contactor
Mã hàng	276959
Model	DILMP20(240V50HZ)
Số cực	4 cực
Số tiếp điểm chính thường mở	4 NO
Điện áp cuộn hút	240 V AC, 50 Hz
Kiểu vận hành	AC operation
Dòng vận hành AC-1	22 A tại 380–415 V
Công suất vận hành AC-3	5.5 kW tại 380/400 V, 50 Hz
Điện áp vận hành tối đa	690 V AC
Điện áp cách điện định mức	690 V
Cấp bảo vệ	IP20
Đầu nối	Đầu nối vít
Kích thước tham khảo	75 x 68 x 45 mm
Khối lượng tham khảo	0.236 kg

Chức năng, nguyên lý hoạt động và ứng dụng

Khởi động từ 4P DILMP20(240V50HZ) hoạt động như một công tắc điện từ điều khiển từ xa. Khi cuộn hút A1-A2 được cấp điện áp điều khiển 240 V AC 50 Hz, lực từ sinh ra kéo cơ cấu động, làm các tiếp điểm chính đóng lại để cấp nguồn cho tải. Khi mất tín hiệu điều khiển hoặc mạch Stop ngắt, cuộn hút nhả, lò xo hồi vị đưa tiếp điểm về trạng thái mở, giúp tách tải khỏi nguồn.

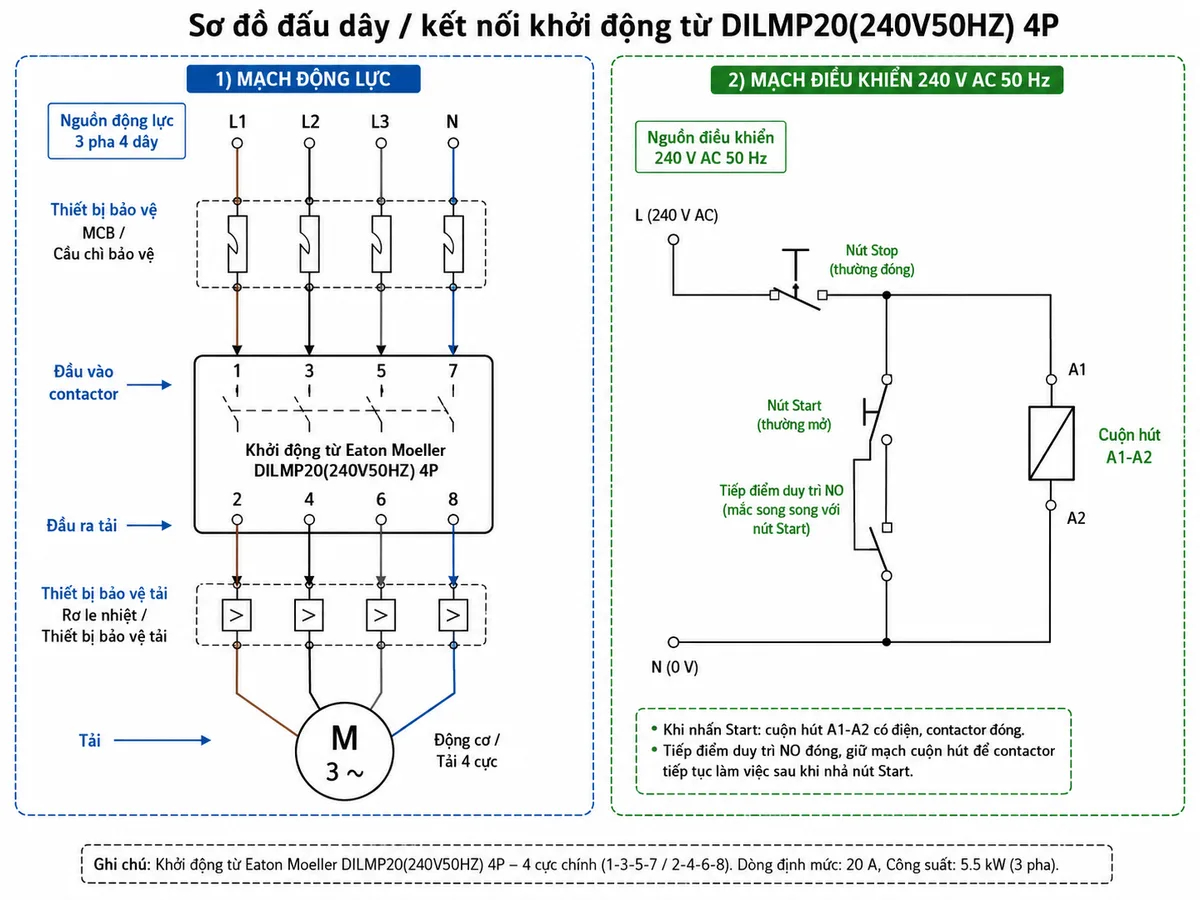

Sơ đồ đấu dây và kết nối điển hình

Trong tủ điện, nguồn động lực thường đi qua MCB, MCCB hoặc cầu chì bảo vệ trước khi vào các cực chính của contactor. Đầu ra contactor cấp đến tải thông qua rơ le nhiệt hoặc thiết bị bảo vệ phù hợp. Mạch điều khiển dùng nút Stop thường đóng, nút Start thường mở và tiếp điểm duy trì để giữ trạng thái đóng khi contactor đã hút.

Nguyên lý hoạt động trong hệ thống điều khiển

Khi người vận hành nhấn Start, dòng điều khiển đi qua Stop, Start và cấp vào cuộn hút A1-A2. Cuộn hút tạo từ trường kéo lõi từ, làm đóng đồng thời bốn tiếp điểm chính. Sau khi contactor đóng, tiếp điểm phụ duy trì sẽ giữ mạch điều khiển cho đến khi người vận hành nhấn Stop hoặc thiết bị bảo vệ tác động. Cơ chế này giúp điều khiển đóng cắt tải điện công nghiệp an toàn, có thể tích hợp liên động, bảo vệ quá tải và tự động hóa bằng PLC.

Ứng dụng thực tế

• Đóng cắt động cơ trong tủ điều khiển máy bơm, quạt, băng tải, máy nén và máy công nghiệp.
• Điều khiển tải điện trở, gia nhiệt, chiếu sáng công suất lớn hoặc tải ít cảm theo nhóm ứng dụng AC-1.
• Sử dụng trong tủ phân phối cần contactor 4 cực để đóng cắt đồng thời cả pha và trung tính.
• Tích hợp với rơ le nhiệt, relay trung gian, timer, bộ điều khiển mức, cảm biến áp suất hoặc PLC trong hệ thống tự động hóa.
• Phù hợp cho thay thế, bảo trì các cụm contactor Eaton Moeller cùng dòng DILMP có thông số tương đương.

Cam kết và nơi mua hàng

Khi chọn mua contactor Eaton Moeller DILMP20(240V50HZ), khách hàng nên đối chiếu đúng mã hàng 276959, điện áp cuộn hút 240 V AC 50 Hz, số cực 4P và điều kiện tải thực tế trước khi lắp đặt. Việc lựa chọn đúng thông số giúp contactor vận hành ổn định, hạn chế nóng tiếp điểm và tăng độ tin cậy cho tủ điện.

Để mua Khởi động từ Eaton Moeller 276959 - DILMP20(240V50HZ) chính hãng, đúng model và được tư vấn phù hợp với ứng dụng thực tế, hãy đặt hàng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

DILMP20(240V50HZ) dùng điện áp cuộn hút bao nhiêu?

Model DILMP20(240V50HZ) sử dụng cuộn hút 240 V AC, tần số 50 Hz. Khi chọn thay thế, cần kiểm tra đúng điện áp điều khiển để tránh cuộn hút không đóng hoặc bị hỏng do sai điện áp.

Khởi động từ Eaton Moeller 276959 có mấy cực?

Sản phẩm là contactor 4 cực, có bốn tiếp điểm chính thường mở. Cấu hình này phù hợp cho các ứng dụng cần đóng cắt đồng thời nhiều đường dây, bao gồm tải 3 pha kèm trung tính hoặc tải 4 cực.

DILMP20(240V50HZ) có dùng cho động cơ 5.5kW được không?

Model này có công suất vận hành AC-3 tham khảo 5.5 kW tại 380/400 V, 50 Hz. Tuy nhiên, cần kiểm tra dòng định mức động cơ, chế độ khởi động, tần suất đóng cắt và phối hợp với rơ le nhiệt hoặc thiết bị bảo vệ phù hợp.

Contactor 4P khác gì so với contactor 3P?

Contactor 3P thường đóng cắt ba pha L1-L2-L3, còn contactor 4P có thêm một cực để đóng cắt dây trung tính hoặc một nhánh tải bổ sung. Vì vậy, DILMP20 4P phù hợp hơn cho các hệ thống cần tách đồng thời cả bốn đường điện.

Sản phẩm có cần lắp kèm rơ le nhiệt không?

Nếu dùng để điều khiển động cơ, nên lắp kèm rơ le nhiệt hoặc thiết bị bảo vệ động cơ phù hợp để bảo vệ quá tải. Contactor chủ yếu đảm nhiệm chức năng đóng cắt, không thay thế hoàn toàn thiết bị bảo vệ quá dòng hoặc quá tải.

DILMP20(240V50HZ) phù hợp lắp trong loại tủ điện nào?

Sản phẩm phù hợp lắp trong tủ điều khiển động cơ, tủ phân phối, tủ máy công nghiệp, tủ bơm, tủ quạt và các hệ thống tự động hóa cần đóng cắt tải bằng mạch điều khiển 240 V AC.

Khi thay thế contactor cũ bằng Eaton Moeller 276959 cần kiểm tra gì?

Cần kiểm tra điện áp cuộn hút, số cực, dòng tải, công suất động cơ, kiểu đầu nối, không gian lắp đặt, sơ đồ đấu dây và phụ kiện đi kèm. Việc đối chiếu đúng thông số giúp quá trình thay thế nhanh hơn và hạn chế sai lệch trong vận hành.

``
