Khởi động từ (Contactor) Eaton Moeller 276977 - DILMP20(220V50/60HZ) 4P, 20A, 5.5kW

Giới thiệu & nguồn gốc thương hiệu Khởi động từ Eaton Moeller 276977 - DILMP20(220V50/60HZ) 4P, 20A, 5.5kW

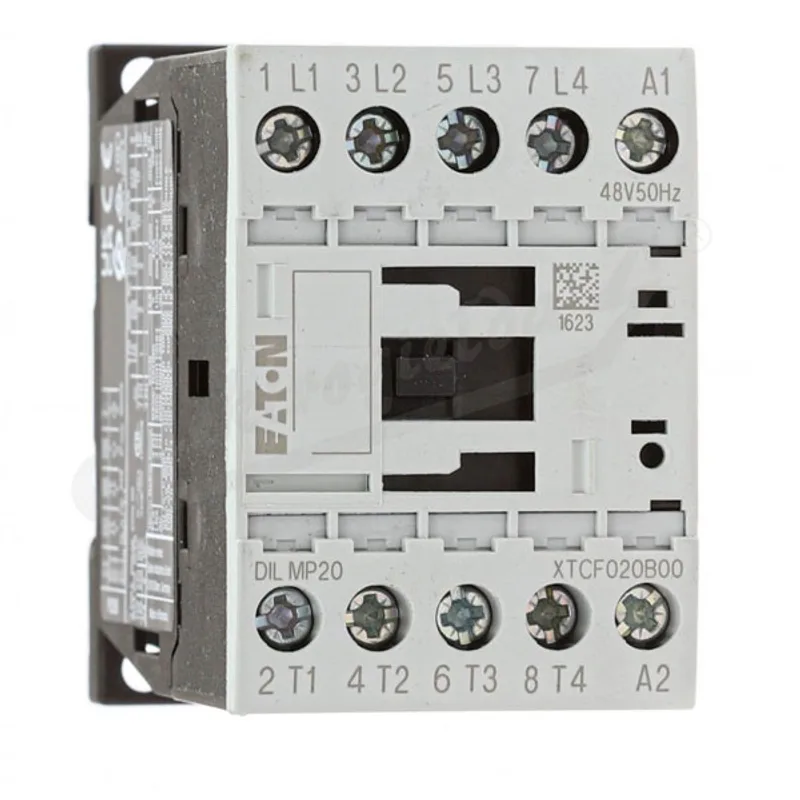

Khởi động từ Eaton Moeller 276977 - DILMP20(220V50/60HZ) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, dùng cho các mạch đóng cắt tải điện công nghiệp cần độ ổn định cao, đặc biệt trong tủ điều khiển, tủ động lực và hệ thống phân phối tải 4 cực.

Sản phẩm có cuộn hút 220 V AC 50/60 Hz, dạng vận hành AC, kiểu đấu nối bằng vít, phù hợp cho các ứng dụng điều khiển tải AC-1 và AC-3 theo tiêu chuẩn thiết bị đóng cắt hạ áp. Theo thông tin sản phẩm, mã hàng này có xuất xứ Romania.

Tên dòng sản phẩm	Eaton Moeller series DILMP 4-pole contactor
Mã catalogue	276977
Model	DILMP20(220V50/60HZ)
Loại thiết bị	Contactor 4 cực
Điện áp cuộn hút	220 V AC 50/60 Hz
Kiểu vận hành	AC operation
Dòng làm việc AC-1 tại 380/400/415 V	22 A
Dòng làm việc AC-3 tại 380/400/415 V	12 A
Công suất động cơ AC-3 tại 380/400 V	5.5 kW
Điện áp cách điện định mức Ui	690 V
Cấp bảo vệ	IP20
Kiểu đấu nối	Screw terminals
Kích thước	75 x 68 x 45 mm
Khối lượng	0.236 kg
Tiêu chuẩn/chứng nhận	IEC/EN 60947, IEC/EN 60947-4-1, UL, CSA, CE, VDE 0660

Ưu điểm / tính năng nổi bật

Thiết kế 4 cực cho hệ thống cần cắt đồng thời nhiều đường tải

Contactor 4P giúp đóng cắt đồng thời bốn cực tải, phù hợp với các mạch 3 pha kèm trung tính hoặc các hệ thống 4 cực cần điều khiển tập trung. Đây là lựa chọn phù hợp cho tủ điện công nghiệp, tủ máy và các cụm điều khiển tải có yêu cầu an toàn thao tác.

Cuộn hút 220 V AC 50/60 Hz dễ tích hợp

Phiên bản DILMP20(220V50/60HZ) sử dụng nguồn điều khiển 220 V AC, tương thích với nhiều hệ thống điều khiển phổ biến trong nhà máy, xưởng sản xuất và tủ điện dân dụng công suất lớn.

Độ bền cơ khí cao, vận hành ổn định

Dòng DILMP được thiết kế cho môi trường đóng cắt lặp lại, có tuổi thọ cơ khí cao và khả năng làm việc ổn định khi lắp đúng điều kiện kỹ thuật. Các tiếp điểm chính thường mở giúp mạch động lực chỉ được cấp điện khi cuộn hút được kích hoạt.

Hỗ trợ mở rộng mạch điều khiển

Khi cần mạch tự giữ, liên động hoặc báo trạng thái, người dùng có thể kết hợp thêm tiếp điểm phụ phù hợp với dòng DILM/DILA. Điều này giúp khởi động từ Eaton Moeller linh hoạt hơn trong các tủ điều khiển động cơ, tải gia nhiệt và tải điện 4 cực.

Chức năng & nguyên lý hoạt động / ứng dụng

Nguyên lý hoạt động

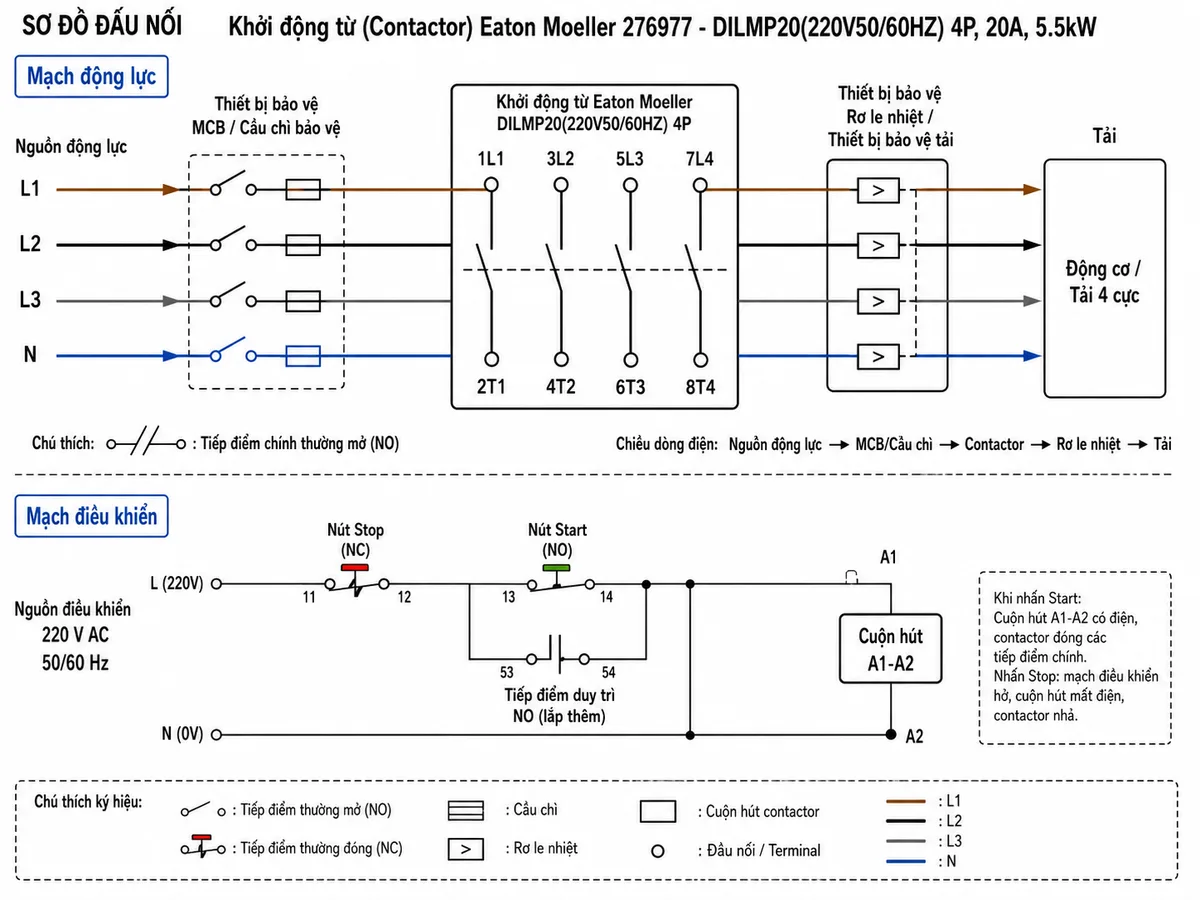

Khi nhấn Start, mạch điều khiển cấp điện cho cuộn hút A1-A2. Cuộn hút tạo từ trường kéo cơ cấu điện từ, làm các tiếp điểm chính đóng lại để cấp điện cho tải. Nếu có tiếp điểm phụ duy trì, tiếp điểm này sẽ giữ mạch cuộn hút sau khi nhả nút Start. Khi nhấn Stop hoặc khi thiết bị bảo vệ tải tác động, cuộn hút mất điện, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu và các tiếp điểm chính mở ra để ngắt tải.

Ứng dụng thực tế

Khởi động từ 4 cực 220 V AC này phù hợp cho các tủ điều khiển tải điện công nghiệp, hệ thống đóng cắt tải trở, tải gia nhiệt, động cơ AC trong phạm vi thông số cho phép và các ứng dụng cần đóng cắt đồng thời nhiều cực. Khi dùng cho động cơ, cần chọn kèm rơ le nhiệt hoặc thiết bị bảo vệ phù hợp với dòng tải thực tế.

Cam kết & nơi mua hàng

Khi chọn mua Eaton Moeller 276977, khách hàng nên ưu tiên nguồn hàng rõ ràng, đúng model, đúng điện áp cuộn hút và có tư vấn kỹ thuật trước khi lắp đặt. Tại thietbicodien, chúng tôi cung cấp sản phẩm chính hãng, hỗ trợ kiểm tra mã hàng, tư vấn ứng dụng trong tủ điện và báo giá phù hợp theo nhu cầu dự án.

Liên hệ thietbicodien để được tư vấn chọn đúng contactor Eaton Moeller DILMP20, tránh nhầm điện áp cuộn hút, số cực hoặc phụ kiện đi kèm khi thay thế trong hệ thống hiện hữu.

Câu hỏi thường gặp (FAQ)

1. Eaton Moeller 276977 - DILMP20(220V50/60HZ) dùng điện áp cuộn hút bao nhiêu?

Sản phẩm dùng cuộn hút 220 V AC 50/60 Hz. Khi lắp đặt, cần cấp đúng điện áp điều khiển này vào A1-A2 để contactor đóng cắt ổn định.

2. DILMP20(220V50/60HZ) là contactor mấy cực?

Đây là contactor 4 cực, phù hợp cho các mạch cần đóng cắt đồng thời bốn đường tải, ví dụ mạch 3 pha kèm trung tính hoặc hệ thống tải 4 cực.

3. Sản phẩm có sẵn tiếp điểm phụ duy trì không?

Theo cấu hình tiêu chuẩn, thiết bị là contactor 4 cực chính. Nếu cần mạch tự giữ hoặc báo trạng thái, nên lắp thêm tiếp điểm phụ phù hợp với dòng DILM/DILA.

4. Khởi động từ Eaton Moeller 276977 có dùng cho động cơ 5.5 kW không?

Có thể dùng trong ứng dụng AC-3 tại 380/400 V với công suất động cơ 5.5 kW theo tài liệu kỹ thuật. Tuy nhiên, cần đối chiếu dòng tải thực tế, điều kiện lắp đặt và thiết bị bảo vệ đi kèm trước khi đưa vào vận hành.

5. Khi lắp DILMP20(220V50/60HZ), có cần rơ le nhiệt không?

Nếu dùng để điều khiển động cơ, nên lắp rơ le nhiệt hoặc thiết bị bảo vệ tải phù hợp để bảo vệ động cơ khỏi quá tải, mất pha hoặc sự cố vận hành tùy cấu hình hệ thống.
