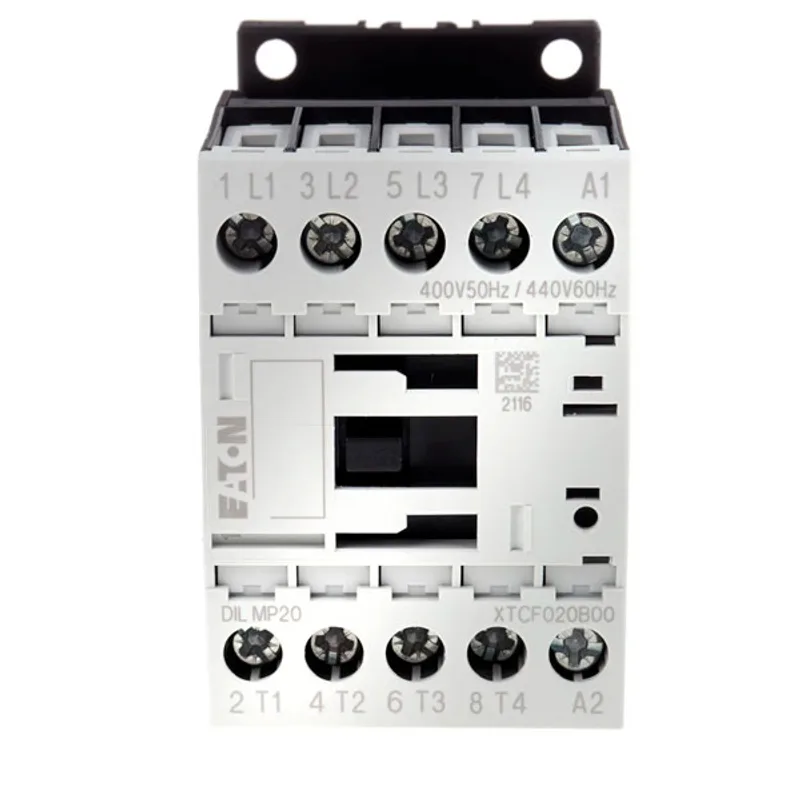

Khởi động từ (Contactor) Eaton Moeller 276972 - DILMP20(400V50HZ, 440V60HZ) 4P, 20A, 5.5kW

Giới thiệu Khởi động từ Eaton Moeller 276972 - DILMP20(400V50HZ, 440V60HZ)

Khởi động từ Eaton Moeller 276972 - DILMP20(400V50HZ, 440V60HZ) là contactor 4 cực thuộc dòng Eaton Moeller DILMP, dùng để đóng cắt nguồn cho tải điện công nghiệp, đặc biệt phù hợp với các hệ thống cần điều khiển tải 4 cực hoặc mạch động lực có dây trung tính. Sản phẩm sử dụng cuộn hút AC theo mức điện áp điều khiển 400 V 50 Hz hoặc 440 V 60 Hz, giúp đáp ứng các tủ điện, máy móc và dây chuyền có tiêu chuẩn nguồn điều khiển cao.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp thuộc Eaton, tập đoàn quản lý năng lượng toàn cầu có danh mục sản phẩm rộng trong lĩnh vực đóng cắt, bảo vệ, điều khiển và tự động hóa. Dòng contactor Moeller được ứng dụng phổ biến trong tủ điện công nghiệp nhờ thiết kế gọn, độ tin cậy cao và khả năng phối hợp tốt với phụ kiện điều khiển, bảo vệ trong hệ sinh thái Eaton.

Tên sản phẩm	Khởi động từ Eaton Moeller 276972 - DILMP20(400V50HZ, 440V60HZ)
Mã hàng	276972
Model	DILMP20(400V50HZ, 440V60HZ)
Dòng sản phẩm	Eaton Moeller DILMP 4-pole contactor
Số cực	4P
Điện áp cuộn hút	400 V AC 50 Hz hoặc 440 V AC 60 Hz
Dòng làm việc AC-1	22 A tại 380/400/415 V
Dòng làm việc AC-3	12 A tại 380/400/415 V
Công suất động cơ AC-3	5.5 kW tại 380/400 V 50 Hz
Điện áp làm việc tối đa	690 V AC
Kiểu đấu nối	Cọc vít
Kích thước tham khảo	75 x 68 x 45 mm
Khối lượng tham khảo	0.233 kg
Tiêu chuẩn/chứng nhận	IEC/EN 60947, IEC/EN 60947-4-1, UL, CSA, CE, VDE 0660

Ưu điểm và tính năng nổi bật

Thiết kế 4 cực cho tải điện công nghiệp

Contactor 4P cho phép đóng cắt đồng thời bốn đường mạch, phù hợp với các ứng dụng cần ngắt cả dây pha và dây trung tính hoặc các tải điện 4 cực trong tủ điều khiển công nghiệp.

Cuộn hút AC 400 V 50 Hz / 440 V 60 Hz

DILMP20(400V50HZ, 440V60HZ) được thiết kế cho hệ thống điều khiển dùng nguồn AC 400 V 50 Hz hoặc 440 V 60 Hz. Đây là lựa chọn phù hợp cho những tủ điện có sẵn nguồn điều khiển cùng cấp điện áp với hệ thống động lực, giúp đơn giản hóa thiết kế mạch.

Độ bền cơ khí cao, vận hành ổn định

Sản phẩm thuộc dòng khởi động từ Eaton Moeller có tuổi thọ cơ khí cao, đáp ứng nhu cầu đóng cắt lặp lại trong máy móc, dây chuyền sản xuất, hệ thống bơm, quạt, gia nhiệt và các tải công nghiệp thông dụng.

Dễ lắp đặt trong tủ điện

Thiết kế thân gọn, đấu nối bằng cọc vít và khả năng kết hợp với phụ kiện Eaton giúp contactor Eaton 276972 thuận tiện khi lắp đặt, bảo trì hoặc thay thế trong tủ điều khiển hiện hữu.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

Khởi động từ Eaton Moeller 276972 có chức năng đóng cắt mạch động lực thông qua tín hiệu điều khiển cấp vào cuộn hút. Khi cuộn hút được cấp điện đúng điện áp, cơ cấu điện từ sẽ kéo hệ tiếp điểm chính đóng lại, cho phép dòng điện đi qua tải. Khi mất tín hiệu điều khiển, lò xo hồi vị đưa tiếp điểm về trạng thái mở, ngắt nguồn cấp cho tải.

Nguyên lý hoạt động

Trong mạch điều khiển, nguồn AC 400 V 50 Hz hoặc 440 V 60 Hz được đưa tới cuộn hút A1-A2 thông qua nút nhấn, tiếp điểm điều khiển hoặc rơ le trung gian. Khi người vận hành nhấn Start hoặc khi bộ điều khiển phát lệnh đóng, cuộn hút sinh từ trường để hút lõi từ, làm các tiếp điểm chính của contactor đóng đồng thời. Khi nhấn Stop, xảy ra lỗi bảo vệ hoặc bộ điều khiển ngắt lệnh, cuộn hút mất điện, contactor nhả và mạch động lực được ngắt an toàn.

Ứng dụng thực tế

Contactor Eaton Moeller DILMP20 4P thường được dùng trong tủ điện điều khiển động cơ, hệ thống bơm, quạt, máy nén, tải gia nhiệt, hệ thống HVAC, tủ phân phối phụ và các máy công nghiệp cần đóng cắt tải bằng tín hiệu điều khiển. Với tải động cơ, nên phối hợp cùng rơ le nhiệt, MCB, MCCB hoặc cầu chì phù hợp để bảo vệ quá tải và ngắn mạch theo thiết kế tủ điện.

Cam kết và nơi mua hàng

Khi cần mua Khởi động từ Eaton Moeller 276972 - DILMP20(400V50HZ, 440V60HZ) chính hãng, khách hàng nên chọn đúng mã hàng, đúng điện áp cuộn hút và đúng nhu cầu tải để đảm bảo thiết bị hoạt động ổn định trong tủ điện. Tại thietbicodien, chúng tôi cung cấp sản phẩm thiết bị điện công nghiệp chính hãng, tư vấn chọn model phù hợp và hỗ trợ khách hàng kiểm tra thông số trước khi đặt hàng.

thietbicodien cam kết hỗ trợ báo giá nhanh, cung cấp đúng mã Eaton Moeller theo yêu cầu và tư vấn giải pháp thay thế tương đương khi khách hàng cần đồng bộ thiết bị trong hệ thống điều khiển.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 276972 dùng điện áp cuộn hút bao nhiêu?

Eaton Moeller 276972 dùng cuộn hút AC 400 V 50 Hz hoặc 440 V 60 Hz, phù hợp với các hệ thống điều khiển có nguồn điện áp tương ứng.

DILMP20(400V50HZ, 440V60HZ) là contactor mấy cực?

DILMP20(400V50HZ, 440V60HZ) là contactor 4 cực, thích hợp cho các ứng dụng cần đóng cắt bốn đường mạch cùng lúc.

Sản phẩm này có dùng cho động cơ 5.5 kW không?

Theo thông số dòng DILMP20, sản phẩm có công suất động cơ AC-3 5.5 kW tại 380/400 V 50 Hz. Khi chọn cho động cơ thực tế, cần kiểm tra thêm dòng định mức động cơ, kiểu khởi động, tần suất đóng cắt và thiết bị bảo vệ đi kèm.

Contactor 4P khác gì contactor 3P?

Contactor 4P có bốn tiếp điểm chính, cho phép đóng cắt thêm một đường mạch so với loại 3P. Loại này thường dùng khi cần ngắt cả dây trung tính hoặc khi tải yêu cầu bốn cực đóng cắt đồng thời.

Có cần dùng rơ le nhiệt với khởi động từ này không?

Nếu dùng để điều khiển động cơ, nên phối hợp khởi động từ Eaton Moeller với rơ le nhiệt hoặc thiết bị bảo vệ động cơ phù hợp để bảo vệ quá tải, mất pha hoặc sự cố vận hành theo yêu cầu của hệ thống.

Sản phẩm Eaton Moeller 276972 phù hợp với ứng dụng nào?

Sản phẩm phù hợp cho tủ điện điều khiển động cơ, bơm, quạt, máy nén, tải gia nhiệt, hệ thống HVAC và các tải công nghiệp cần contactor 4 cực có cuộn hút AC 400 V 50 Hz hoặc 440 V 60 Hz.
