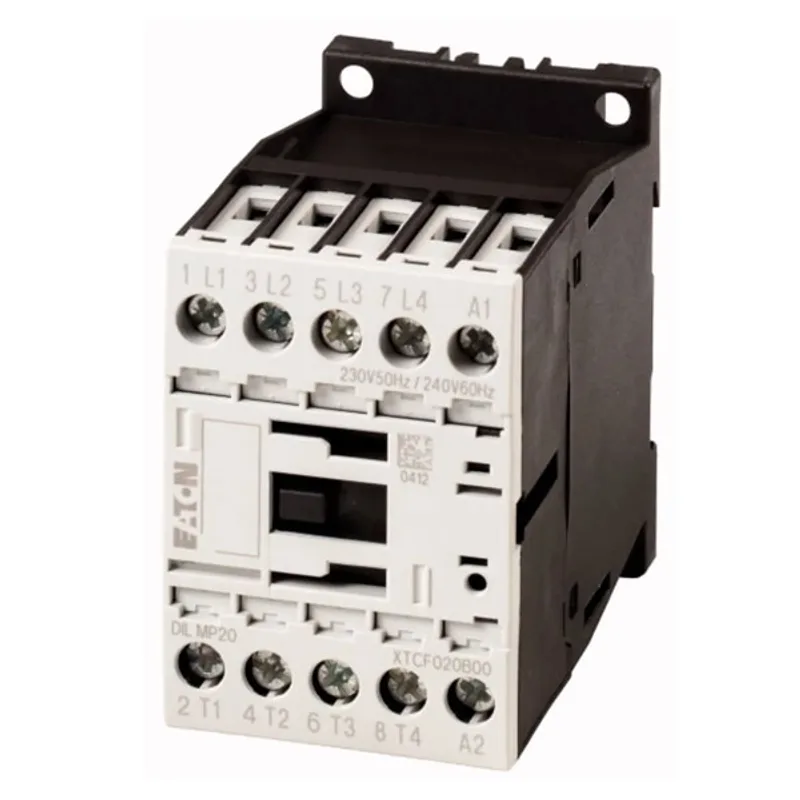

Khởi động từ (Contactor) Eaton Moeller 158237 - DILMP20(240V50HZ, 277V60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 158237 - DILMP20(240V50HZ, 277V60HZ) 4P 20A

Khởi động từ Eaton Moeller 158237 - DILMP20(240V50HZ, 277V60HZ) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, dùng để đóng cắt và điều khiển tải điện trong tủ điện công nghiệp. Sản phẩm phù hợp cho các mạch tải 4 cực, mạch điều khiển động cơ, tải điện trở và các hệ thống cần thao tác đóng cắt ổn định bằng cuộn hút AC.

Model DILMP20(240V50HZ, 277V60HZ) sử dụng cuộn hút 240 V AC 50 Hz hoặc 277 V AC 60 Hz, có cấu hình 4P, dòng danh định 20A và công suất động cơ tham khảo 5.5kW trong ứng dụng AC-3 ở cấp điện áp phù hợp. Theo thông tin sản phẩm, hàng có xuất xứ Romania, thích hợp lắp đặt trong tủ điều khiển máy móc, hệ thống phân phối phụ tải và dây chuyền tự động hóa.

Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là dòng thiết bị điều khiển và bảo vệ hạ thế của Eaton, được sử dụng rộng rãi trong các hệ thống điện công nghiệp, tủ điện máy móc, điều khiển động cơ và phân phối năng lượng. Dòng DILMP được thiết kế cho nhu cầu đóng cắt tải nhiều cực, chú trọng độ bền cơ khí, khả năng thao tác ổn định và khả năng tích hợp với thiết bị bảo vệ trong tủ điện.

Với cấu hình contactor 4P 20A, sản phẩm này đặc biệt phù hợp cho các mạch cần đóng cắt đồng thời 4 dây hoặc 4 cực tải. Thiết kế đầu nối vít giúp đấu dây chắc chắn, thuận tiện cho kỹ thuật viên khi lắp đặt, bảo trì và thay thế trong hệ thống điện công nghiệp.

Ưu điểm / tính năng nổi bật

• Khởi động từ 4 cực cho phép đóng cắt đồng thời bốn đường mạch, phù hợp với tải 3 pha có trung tính hoặc tải 4 cực chuyên dụng.
• Cuộn hút AC 240V/277V đáp ứng các hệ điều khiển dùng nguồn 240 V AC 50 Hz hoặc 277 V AC 60 Hz.
• Dòng định mức 20A phù hợp cho các ứng dụng đóng cắt tải trong tủ điện công nghiệp, hệ thống điều khiển máy và phụ tải điện trở.
• Công suất 5.5kW trong ứng dụng động cơ AC-3 ở cấp điện áp phù hợp, đáp ứng nhu cầu điều khiển động cơ công suất nhỏ đến trung bình.
• Tiếp điểm chính 4NO hỗ trợ đóng cắt đồng thời nhiều nhánh tải khi cuộn hút được cấp điện.
• Đầu nối vít giúp kết nối dây dẫn chắc chắn, dễ kiểm tra lực siết và thuận tiện khi bảo trì.
• Chuẩn thiết bị công nghiệp phù hợp cho tủ điện điều khiển, tủ phân phối, tủ máy sản xuất và hệ thống tự động hóa.

Thông số kỹ thuật tiêu biểu

Loại thiết bị	Khởi động từ / contactor công suất
Dòng sản phẩm	Eaton Moeller series DILMP 4-pole contactor
Cấu hình cực	4 cực chính
Trạng thái tiếp điểm chính	4 tiếp điểm thường mở
Dòng danh định theo tên sản phẩm	20 A
Điện áp cuộn hút	240 V AC 50 Hz / 277 V AC 60 Hz
Điện áp làm việc tối đa	690 V AC
Công suất động cơ AC-3 tham khảo	5.5 kW tại 380/400 V AC
Cấp sử dụng	AC-1 cho tải không cảm hoặc ít cảm; AC-3 cho động cơ không đồng bộ lồng sóc
Kiểu đầu nối	Đầu nối vít
Cấp bảo vệ	IP20
Tiêu chuẩn / chứng nhận	IEC/EN 60947, IEC/EN 60947-4-1, CE, UL, CSA, VDE 0660

Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng đóng cắt tải

Contactor Eaton Moeller DILMP20 hoạt động như một công tắc điện từ trong mạch công suất. Khi cuộn hút A1-A2 được cấp đúng điện áp điều khiển, cơ cấu điện từ sẽ hút phần ứng, làm các tiếp điểm chính đóng lại. Khi ngắt nguồn cuộn hút, lò xo hồi vị đưa tiếp điểm về trạng thái mở, ngắt nguồn cấp đến tải.

Trong hệ thống thực tế, khởi động từ thường được lắp sau MCB, cầu chì hoặc thiết bị bảo vệ ngắn mạch. Đầu ra của contactor có thể đi qua rơ le nhiệt hoặc bộ bảo vệ tải trước khi cấp đến động cơ, tải điện trở hoặc cụm phụ tải cần điều khiển.

Nguyên lý điều khiển bằng cuộn hút

Khi người vận hành nhấn Start, dòng điện điều khiển đi qua nút Stop thường đóng, qua nút Start thường mở và cấp vào cuộn hút A1-A2. Cuộn hút tạo lực từ kéo cơ cấu đóng tiếp điểm chính, cho phép nguồn động lực đi tới tải. Tiếp điểm phụ thường mở có thể được dùng để tự giữ mạch điều khiển, giúp contactor duy trì trạng thái đóng sau khi nhả nút Start.

Khi nhấn Stop, mạch điều khiển bị ngắt, cuộn hút mất điện, tiếp điểm chính mở ra và tải dừng hoạt động. Nguyên lý này giúp khởi động từ Eaton Moeller được ứng dụng hiệu quả trong tủ điều khiển động cơ, hệ thống bơm, quạt, máy nén, dây chuyền sản xuất, tủ HVAC và các mạch phân phối phụ tải cần đóng cắt từ xa.

Cam kết & nơi mua hàng

Khi chọn mua Khởi động từ Eaton Moeller 158237, khách hàng nên kiểm tra đúng model, đúng điện áp cuộn hút, đúng cấu hình 4P và đúng yêu cầu tải của hệ thống. Với các mã cuộn điện áp đặc biệt như DILMP20(240V50HZ, 277V60HZ), cần xác nhận kỹ tình trạng hàng và phương án thay thế tương đương trước khi lắp đặt.

Để mua hàng chính hãng, nhận tư vấn kỹ thuật và chọn đúng thiết bị cho tủ điện công nghiệp, hãy đặt mua tại thietbicodien. Chúng tôi hỗ trợ tư vấn model, kiểm tra thông số, báo giá và cung cấp giải pháp thiết bị điện phù hợp cho nhà máy, xưởng sản xuất và đơn vị thi công tủ điện.

Câu hỏi thường gặp (FAQ)

DILMP20(240V50HZ, 277V60HZ) dùng để làm gì?

DILMP20(240V50HZ, 277V60HZ) dùng để đóng cắt và điều khiển tải điện trong mạch công nghiệp, đặc biệt là các mạch tải 4 cực, mạch động cơ và hệ thống cần điều khiển từ xa bằng cuộn hút AC.

Sản phẩm này có mấy cực?

Sản phẩm có cấu hình 4 cực chính, phù hợp cho mạch cần đóng cắt đồng thời bốn đường dây hoặc bốn nhánh tải trong tủ điện.

Cuộn hút của Eaton Moeller 158237 sử dụng điện áp nào?

Cuộn hút của model này được chỉ định cho nguồn điều khiển 240 V AC 50 Hz hoặc 277 V AC 60 Hz. Khi đặt hàng và lắp đặt, cần kiểm tra đúng điện áp điều khiển thực tế của tủ điện.

Contactor 4P 20A này có dùng cho động cơ được không?

Có thể dùng cho ứng dụng điều khiển động cơ khi thông số tải nằm trong giới hạn cho phép của thiết bị. Với ứng dụng AC-3, sản phẩm thường được dùng cho động cơ công suất tham khảo 5.5kW tại cấp điện áp phù hợp.

Có cần dùng rơ le nhiệt kèm khởi động từ không?

Trong mạch điều khiển động cơ, nên kết hợp contactor với rơ le nhiệt hoặc thiết bị bảo vệ tải phù hợp để bảo vệ động cơ khỏi quá tải. Contactor đảm nhiệm chức năng đóng cắt, còn thiết bị bảo vệ đảm nhiệm chức năng ngắt khi có sự cố tải.

Sản phẩm phù hợp lắp trong những hệ thống nào?

Sản phẩm phù hợp cho tủ điều khiển máy móc, tủ bơm, tủ quạt, tủ HVAC, dây chuyền sản xuất, hệ thống phân phối phụ tải và các ứng dụng điện công nghiệp cần đóng cắt tải 4 cực.
