Khởi động từ (Contactor) Eaton Moeller 276985 - DILMP20(24VDC) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276985 - DILMP20(24VDC) 4P, 20A, 5.5kW

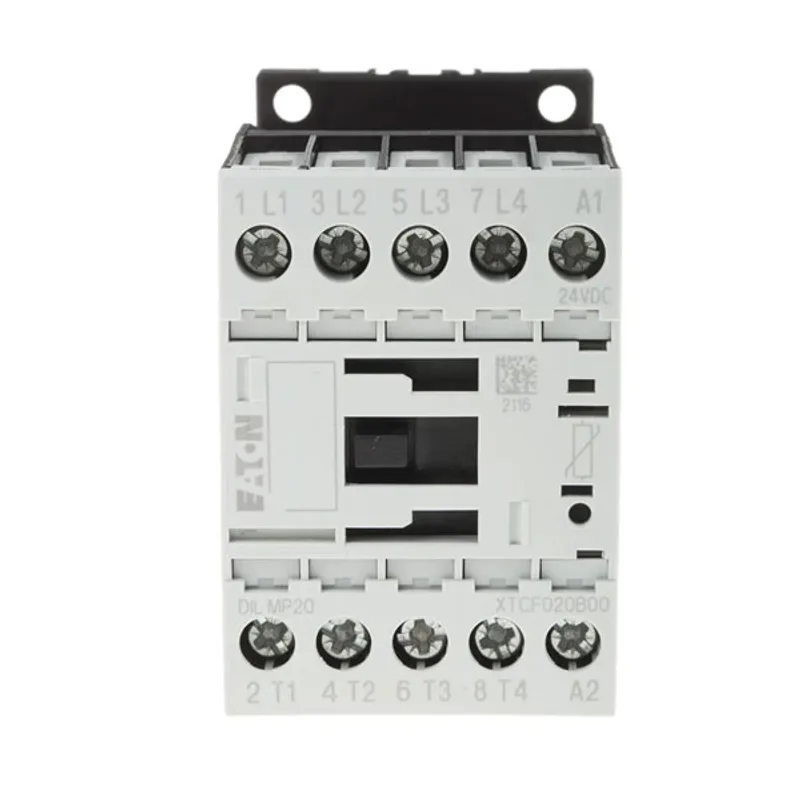

Khởi động từ Eaton Moeller 276985 - DILMP20(24VDC) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, dùng cuộn hút điều khiển 24 V DC để đóng/ngắt mạch động lực cho tải điện công nghiệp. Sản phẩm phù hợp cho các ứng dụng cần contactor 4P 20A, điều khiển động cơ, tải điện trở, hệ thống tủ điện và các mạch đóng cắt yêu cầu độ tin cậy cao.

1) Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng trong lĩnh vực đóng cắt, bảo vệ và điều khiển tự động hóa. Dòng contactor DILM/DILMP được thiết kế cho tủ điện công nghiệp, máy móc, dây chuyền sản xuất và các hệ thống phân phối điện hạ áp.

Model DILMP20(24VDC), mã hàng 276985, là phiên bản cuộn hút 24 V DC, 4 cực, phù hợp khi hệ thống điều khiển dùng nguồn DC an toàn và ổn định. Theo thông tin sản phẩm được cung cấp, hàng có xuất xứ Romania.

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 276985 - DILMP20(24VDC)
Mã hàng	276985
Model	DILMP20(24VDC)
Thương hiệu	Eaton Moeller
Loại thiết bị	Contactor 4 cực
Điện áp cuộn hút	24 V DC
Dòng sử dụng phổ biến	20 A
Dòng AC-1 theo catalog	22 A
Công suất AC-3 tại 380/400 V, 50 Hz	5.5 kW
Kiểu đầu nối	Đầu nối vít
Số cực chính	4 cực
Mạch bảo vệ cuộn hút	Tích hợp mạch triệt áp varistor
Kích thước tham khảo	75 x 68 x 45 mm
Trọng lượng tham khảo	0.294 kg

2) Ưu điểm / tính năng nổi bật

Thiết kế 4 cực cho tải 4 dây

Contactor 4 cực Eaton Moeller cho phép đóng cắt đồng thời bốn đường mạch, thường dùng cho hệ thống L1, L2, L3 và N hoặc các tải 4 cực theo thiết kế tủ điện. Cấu trúc này giúp mạch điều khiển gọn hơn và tăng tính đồng bộ khi đóng/ngắt tải.

Cuộn hút 24 V DC dễ tích hợp với hệ điều khiển

Cuộn hút 24 V DC phù hợp với tủ điều khiển dùng nguồn DC, PLC, relay trung gian hoặc mạch điều khiển điện áp thấp. Khi được cấp điện đúng cực A1-A2, contactor hút và đóng các tiếp điểm chính để cấp nguồn cho tải.

Phù hợp cho động cơ và tải điện công nghiệp

Sản phẩm đáp ứng nhu cầu đóng cắt động cơ 5.5kW ở điều kiện AC-3 tại 380/400 V, đồng thời có thể dùng cho tải điện trở, hệ thống chiếu sáng công nghiệp, máy bơm, quạt, băng tải và cụm thiết bị trong dây chuyền sản xuất khi được chọn đúng tải và bảo vệ phù hợp.

Tích hợp mạch triệt áp varistor

Phiên bản DILMP20(24VDC) có mạch triệt áp varistor, hỗ trợ giảm xung điện áp phát sinh khi cuộn hút đóng/ngắt. Đây là điểm hữu ích trong tủ điều khiển có PLC, relay và các thiết bị điện tử nhạy với nhiễu.

Đầu nối vít chắc chắn, dễ lắp đặt

Kiểu đầu nối vít giúp đấu dây chắc, dễ kiểm tra và bảo trì trong tủ điện. Khi lắp đặt, cần siết dây đúng lực, chọn tiết diện dây và thiết bị bảo vệ theo dòng tải thực tế.

3) Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính

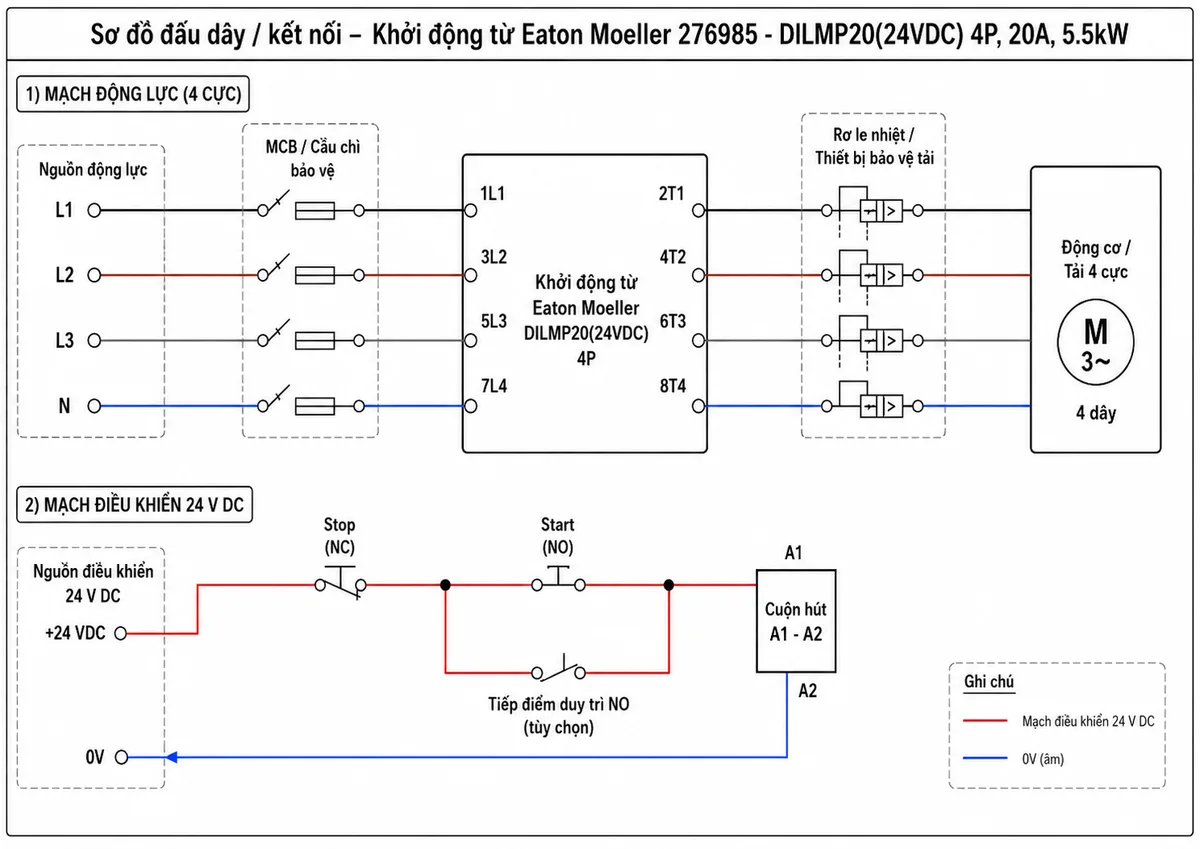

Khởi động từ Eaton Moeller 276985 có nhiệm vụ đóng/ngắt mạch động lực bằng tín hiệu điều khiển 24 V DC. Thay vì cấp nguồn trực tiếp qua nút nhấn, người vận hành chỉ điều khiển cuộn hút; phần tiếp điểm chính sẽ đảm nhiệm việc đóng cắt dòng tải lớn hơn.

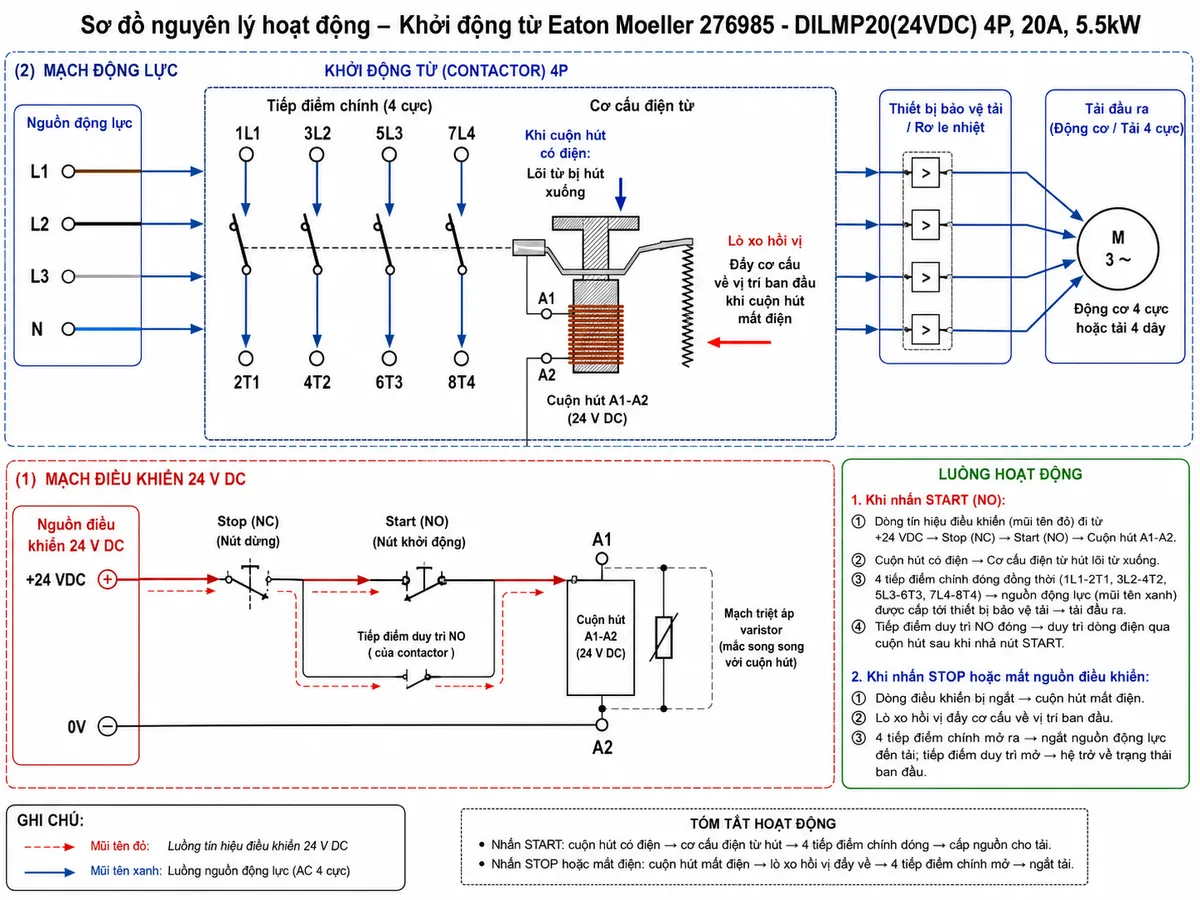

Nguyên lý hoạt động

Khi nhấn Start, nguồn điều khiển 24 V DC được đưa vào cuộn hút A1-A2. Cuộn hút tạo từ trường kéo lõi từ, làm các tiếp điểm chính của contactor đóng lại. Khi đó, nguồn động lực đi qua các cực chính để cấp điện cho tải. Nếu nhấn Stop hoặc mạch bảo vệ tác động, cuộn hút mất điện, lò xo hồi vị đưa cơ cấu về trạng thái ban đầu và các tiếp điểm chính mở ra để ngắt tải.

Ứng dụng thực tế

Contactor Eaton Moeller DILMP20 24VDC thường được dùng trong tủ điện điều khiển động cơ, máy bơm, quạt công nghiệp, băng tải, hệ thống HVAC, cụm gia nhiệt, tải chiếu sáng và các máy móc cần đóng/ngắt tải bằng tín hiệu điều khiển DC. Với thiết kế 4 cực, sản phẩm đặc biệt phù hợp cho các mạch cần đóng cắt đồng thời nhiều dây dẫn.

4) Cam kết & nơi mua hàng

Khi chọn mua khởi động từ Eaton Moeller 276985 - DILMP20(24VDC), khách hàng nên kiểm tra đúng mã hàng, điện áp cuộn hút, số cực, dòng tải và công suất ứng dụng để tránh chọn nhầm phiên bản. Sản phẩm cần được lắp đặt bởi người có chuyên môn điện công nghiệp và phối hợp với MCB, cầu chì, rơ le nhiệt hoặc thiết bị bảo vệ tải phù hợp.

Để mua hàng chính hãng, đúng model và được tư vấn chọn thiết bị phù hợp cho tủ điện, hãy đặt mua tại thietbicodien. thietbicodien cam kết hỗ trợ tư vấn kỹ thuật, báo giá nhanh và cung cấp sản phẩm đúng thông tin khách hàng yêu cầu.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 276985 - DILMP20(24VDC) dùng điện áp cuộn hút bao nhiêu?

Sản phẩm dùng cuộn hút 24 V DC, phù hợp với các tủ điều khiển sử dụng nguồn DC, PLC hoặc relay trung gian 24 V DC.

DILMP20(24VDC) là contactor mấy cực?

DILMP20(24VDC) là contactor 4 cực, dùng để đóng/ngắt đồng thời bốn đường mạch trong hệ thống điện công nghiệp.

Contactor Eaton Moeller 276985 có dùng cho động cơ 5.5kW không?

Có. Model này phù hợp cho ứng dụng điều khiển động cơ 5.5kW tại 380/400 V trong điều kiện AC-3, nhưng cần kiểm tra thêm dòng tải thực tế, chế độ làm việc và thiết bị bảo vệ đi kèm.

Sản phẩm có mạch chống xung cho cuộn hút không?

Có. Phiên bản này được ghi nhận có mạch triệt áp varistor, giúp hạn chế xung điện áp khi cuộn hút đóng/ngắt, hỗ trợ bảo vệ tốt hơn cho mạch điều khiển.

Cần lắp thiết bị bảo vệ nào cùng contactor này?

Nên lắp MCB hoặc cầu chì ở phía nguồn và rơ le nhiệt hoặc thiết bị bảo vệ tải ở phía tải, tùy theo loại tải, dòng làm việc và yêu cầu bảo vệ của hệ thống.

DILMP20(24VDC) phù hợp cho những ứng dụng nào?

Sản phẩm phù hợp cho tủ điều khiển động cơ, máy bơm, quạt, băng tải, hệ thống HVAC, tải điện trở và các mạch đóng cắt công nghiệp cần contactor 4 cực dùng nguồn điều khiển 24 V DC.

``
