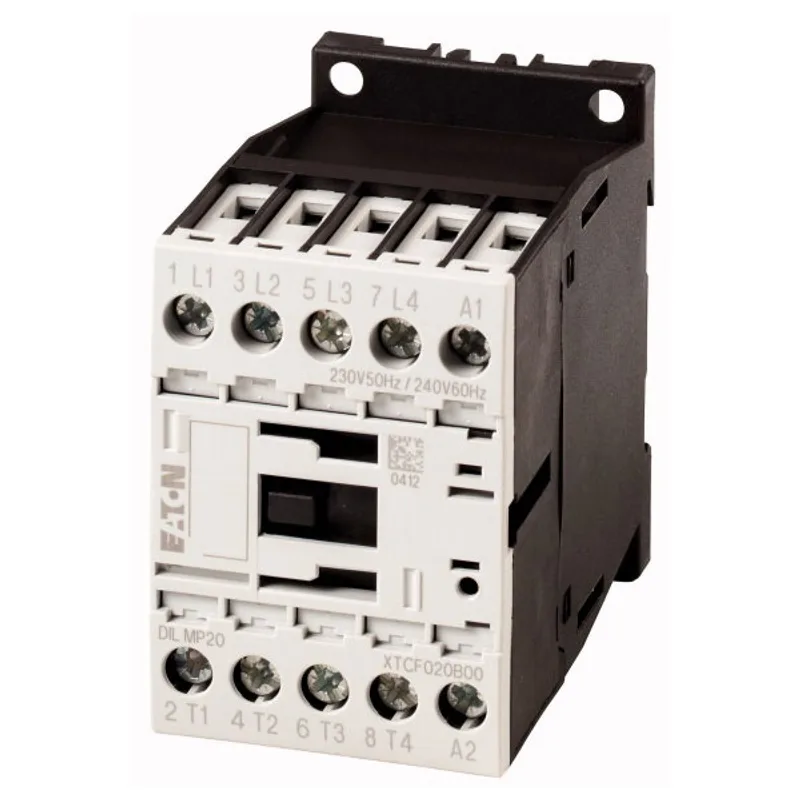

Khởi động từ (Contactor) Eaton Moeller 276965 - DILMP20(600V60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276965 - DILMP20(600V60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276965 - DILMP20(600V60HZ) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, dùng cho đóng cắt tải điện trong tủ điều khiển công nghiệp, tủ động lực, hệ thống phân phối và các ứng dụng điều khiển tải 4 cực. Sản phẩm có cuộn hút 600 V AC 60 Hz, vận hành kiểu AC, thiết kế tiếp điểm chính 4 cực và sử dụng đầu nối vít thuận tiện cho lắp đặt trong tủ điện.

1) Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là dòng thiết bị đóng cắt và điều khiển công nghiệp của Eaton, kế thừa nền tảng kỹ thuật từ thương hiệu Moeller nổi tiếng trong lĩnh vực khí cụ điện hạ thế. Các contactor dòng DILMP được thiết kế cho ứng dụng đóng cắt tải nhiều cực, phù hợp với môi trường tủ điện công nghiệp cần độ ổn định, khả năng thao tác bền bỉ và tiêu chuẩn an toàn rõ ràng.

Với xuất xứ Romania, model DILMP20(600V60HZ) phù hợp cho những hệ thống sử dụng nguồn điều khiển 600 V AC 60 Hz, đặc biệt trong các máy móc, dây chuyền hoặc tủ điều khiển theo tiêu chuẩn điện công nghiệp quốc tế.

2) Ưu điểm / tính năng nổi bật

• Contactor 4 cực cho phép đóng cắt đồng thời nhiều đường tải, phù hợp với tải 3 pha kèm trung tính hoặc các tải 4 cực chuyên dụng.
• Cuộn hút 600 V AC 60 Hz giúp sản phẩm tương thích với hệ thống điều khiển dùng điện áp cao theo cấu hình đặt hàng.
• Tiếp điểm chính thường mở đóng khi cuộn hút được cấp điện và nhả khi mất nguồn điều khiển, giúp điều khiển tải từ xa an toàn.
• Đầu nối vít hỗ trợ đấu dây chắc chắn trong tủ điện, dễ bảo trì và thay thế khi cần.
• Ứng dụng AC-1 và AC-3 phù hợp cho tải không cảm, tải hơi cảm và động cơ không đồng bộ AC trong giới hạn định mức của nhà sản xuất.
• Thiết kế IP20 và có bảo vệ chống chạm trực tiếp từ phía trước khi lắp đặt đúng điều kiện kỹ thuật.

Thông số kỹ thuật tham khảo

Dòng sản phẩm	Eaton Moeller series DILMP 4-pole contactor
Kiểu thiết bị	Contactor 4 cực, vận hành AC
Số cực chính	4 tiếp điểm chính thường mở
Điện áp cuộn hút	600 V AC, 60 Hz
Dòng làm việc AC-1	22 A tại 380/400/415 V
Dòng nhiệt Ith tham khảo	20 A ở 60 °C, 3 cực, lắp hở
Công suất động cơ AC-3 tham khảo	5.5 kW tại 380/400 V, 50 Hz
Điện áp làm việc tối đa Ue	690 V AC
Điện áp cách điện định mức Ui	690 V
Điện áp chịu xung Uimp	8000 V AC
Cấp bảo vệ	IP20
Kiểu đầu nối	Đầu nối vít
Kích thước	75 x 68 x 45 mm
Khối lượng	0.236 kg

3) Chức năng & nguyên lý hoạt động / ứng dụng

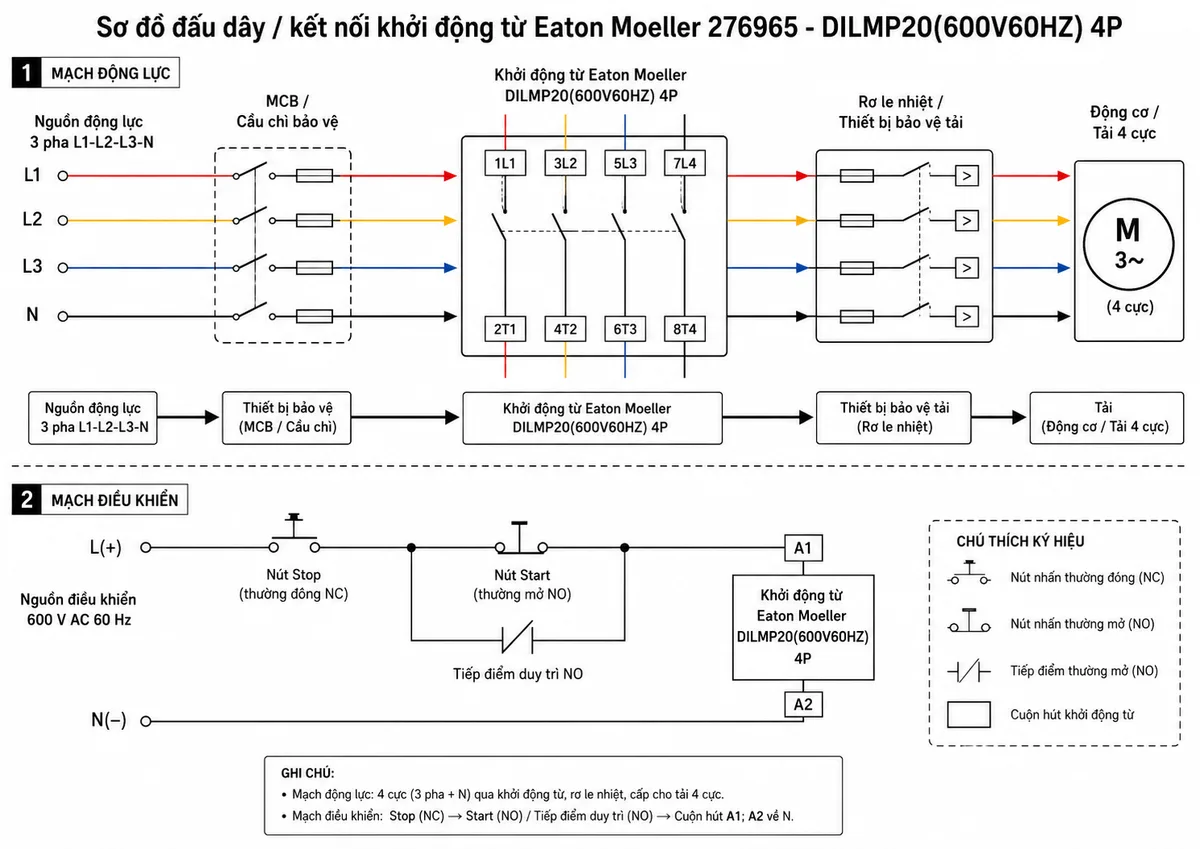

Sơ đồ đấu dây / kết nối

Trong mạch động lực, contactor Eaton DILMP20(600V60HZ) thường được đặt sau MCB, MCCB hoặc cầu chì bảo vệ. Nguồn vào được đưa tới các cực chính 1L1, 3L2, 5L3, 7L4; đầu ra tải lấy tại 2T1, 4T2, 6T3, 8T4. Với tải động cơ, nên kết hợp rơ le nhiệt hoặc thiết bị bảo vệ tải phù hợp để bảo vệ quá tải, mất pha và sự cố vận hành.

Nguyên lý hoạt động

Khi cấp điện áp điều khiển 600 V AC 60 Hz vào cuộn hút A1-A2, nam châm điện bên trong contactor tạo lực hút làm đóng các tiếp điểm chính. Khi tiếp điểm chính đóng, nguồn động lực đi qua contactor để cấp cho tải. Khi nhấn Stop, mất điện điều khiển hoặc mạch bảo vệ tác động, cuộn hút mất lực từ, lò xo hồi vị làm contactor nhả và ngắt tải.

Ứng dụng thực tế

Khởi động từ 4P Eaton Moeller phù hợp cho tủ điện điều khiển động cơ, tủ phân phối tải 4 cực, hệ thống HVAC, bơm, quạt, máy nén, dây chuyền sản xuất và các ứng dụng cần đóng cắt tải từ xa. Khi sử dụng cho động cơ, cần chọn rơ le nhiệt, cầu chì, MCB hoặc MCCB đúng dòng tải thực tế và tuân thủ sơ đồ đấu dây của nhà sản xuất.

4) Cam kết & nơi mua hàng

Khi cần mua Khởi động từ Eaton Moeller 276965 - DILMP20(600V60HZ) chính hãng, khách hàng nên chọn đúng model, đúng điện áp cuộn hút và đúng thông số tải để đảm bảo thiết bị vận hành ổn định trong tủ điện. Tại thietbicodien, sản phẩm được tư vấn theo nhu cầu sử dụng thực tế, hỗ trợ kiểm tra model, điện áp điều khiển, số cực và cấu hình bảo vệ phù hợp trước khi đặt hàng.

thietbicodien cam kết cung cấp thiết bị điện công nghiệp đúng thông tin sản phẩm, hỗ trợ báo giá nhanh và tư vấn giải pháp thay thế khi khách hàng cần đối chiếu với các model Eaton Moeller cùng dòng DILMP.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 276965 - DILMP20(600V60HZ) dùng để làm gì?

Sản phẩm dùng để đóng cắt tải điện từ xa trong tủ điều khiển, đặc biệt là các mạch tải 4 cực, tải 3 pha kèm trung tính hoặc hệ thống cần điều khiển bằng cuộn hút 600 V AC 60 Hz.

DILMP20(600V60HZ) có mấy cực chính?

Model DILMP20(600V60HZ) là contactor 4 cực, có 4 tiếp điểm chính thường mở để đóng cắt đồng thời các đường tải.

Cuộn hút của contactor này dùng điện áp bao nhiêu?

Cuộn hút của sản phẩm dùng 600 V AC 60 Hz. Khi thay thế hoặc lắp mới, cần kiểm tra đúng điện áp điều khiển để tránh cháy cuộn hút hoặc contactor không đóng.

Sản phẩm có dùng cho động cơ 5.5kW được không?

Thông tin sản phẩm thể hiện mức công suất 5.5kW cho ứng dụng động cơ trong điều kiện định mức phù hợp. Tuy nhiên, cần kiểm tra điện áp động cơ, dòng tải thực tế, kiểu khởi động và thiết bị bảo vệ đi kèm trước khi lắp đặt.

Khi đấu dây DILMP20(600V60HZ) cần lưu ý gì?

Cần đấu nguồn động lực vào đúng các cực 1L1, 3L2, 5L3, 7L4 và lấy tải ra tại 2T1, 4T2, 6T3, 8T4. Mạch điều khiển phải cấp đúng điện áp vào A1-A2, đồng thời nên có nút Stop, nút Start, tiếp điểm duy trì và thiết bị bảo vệ tải phù hợp.

Có thể mua Eaton Moeller 276965 chính hãng ở đâu?

Khách hàng có thể mua Eaton Moeller 276965 chính hãng tại thietbicodien để được tư vấn đúng model, đúng điện áp cuộn hút và cấu hình sử dụng phù hợp cho tủ điện công nghiệp.
