Khởi động từ (Contactor) Eaton Moeller 158239 - DILMP20(550V50HZ, 600V60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 158239 - DILMP20(550V50HZ, 600V60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 158239 - DILMP20(550V50HZ, 600V60HZ) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, được dùng để đóng cắt tải điện công nghiệp, tải 4 cực, tải điện trở, tải chiếu sáng, tải gia nhiệt và các mạch điều khiển động cơ phù hợp. Phiên bản này sử dụng cuộn hút AC điện áp cao, với điện áp điều khiển theo model là 550 V AC 50 Hz hoặc 600 V AC 60 Hz.

Moeller là thương hiệu thiết bị điện công nghiệp lâu đời của Đức và hiện thuộc tập đoàn Eaton. Dòng contactor Eaton Moeller DILMP được thiết kế cho hệ thống điều khiển, tủ điện phân phối và ứng dụng đóng cắt tải trong môi trường công nghiệp, nơi yêu cầu thiết bị bền, rõ ràng về cực đấu nối và dễ tích hợp với thiết bị bảo vệ.

Ưu điểm và tính năng nổi bật

DILMP20(550V50HZ, 600V60HZ) nổi bật ở khả năng đóng cắt đồng thời 4 cực, phù hợp cho các ứng dụng cần ngắt cả dây pha và dây trung tính hoặc các tải 4 cực trong hệ thống điện công nghiệp. Thiết kế 4 tiếp điểm chính giúp quá trình đóng cắt tải diễn ra đồng bộ, giảm sai sót khi tích hợp trong tủ điều khiển.

Sản phẩm sử dụng cơ cấu điện từ AC: khi cuộn hút được cấp điện đúng điện áp, lõi từ hút phần ứng để đóng các tiếp điểm chính; khi ngừng cấp điện, lò xo hồi vị đưa tiếp điểm về trạng thái mở. Cơ chế này giúp khởi động từ 4P Eaton Moeller hoạt động rõ ràng, dễ kiểm tra và phù hợp cho các mạch điều khiển Start/Stop truyền thống.

Với đầu nối vít, kích thước gọn và tiêu chuẩn công nghiệp phổ biến, contactor DILMP20 thuận tiện khi lắp trên thanh DIN hoặc trong tủ điện. Người dùng có thể kết hợp thêm MCB, cầu chì, rơ le nhiệt, thiết bị bảo vệ quá tải hoặc tiếp điểm phụ tùy theo yêu cầu mạch điều khiển.

Thông số kỹ thuật tham khảo

Loại thiết bị	Contactor 4 cực, vận hành bằng cuộn hút AC
Dòng sản phẩm	Eaton Moeller DILMP
Mã catalogue	158239
Model	DILMP20(550V50HZ, 600V60HZ)
Số cực chính	4 cực
Điện áp cuộn hút	550 V AC 50 Hz hoặc 600 V AC 60 Hz
Dòng AC-1 theo dòng DILMP20	22 A trong điều kiện tham chiếu của nhà sản xuất; thông tin thương mại thường ghi 20 A
Công suất AC-3 tham khảo	5.5 kW tại 380/400 V, 50 Hz theo dòng DILMP20
Điện áp làm việc định mức tối đa	690 V AC
Điện áp cách điện định mức	690 V
Điện áp chịu xung định mức	8 kV
Kiểu đấu nối	Đầu nối vít
Ứng dụng điển hình	Đóng cắt tải 4 cực, tải AC-1, tải gia nhiệt, tải điện trở, mạch điều khiển động cơ phù hợp
Tiêu chuẩn liên quan	IEC/EN 60947, IEC/EN 60947-4-1, UL, CSA, CE, VDE

Chức năng, nguyên lý hoạt động và ứng dụng

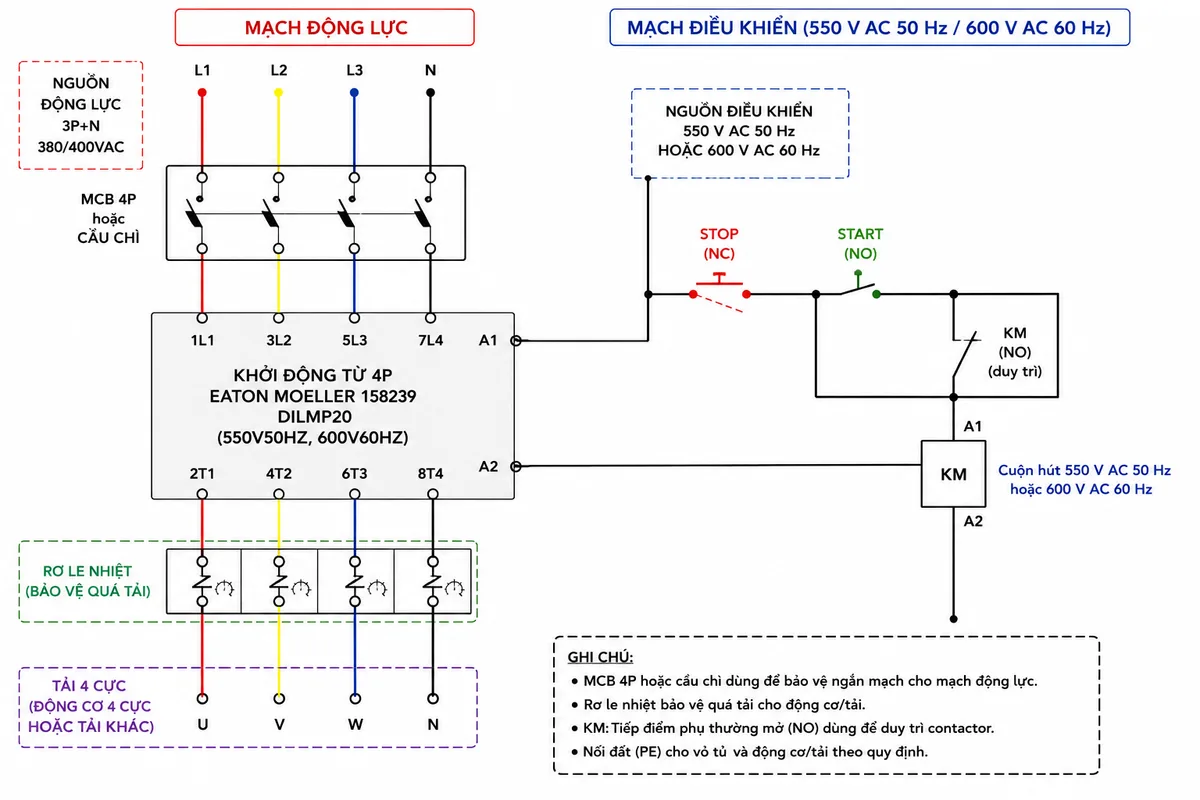

Khởi động từ Eaton Moeller 158239 có nhiệm vụ đóng hoặc ngắt nguồn cấp đến tải thông qua 4 tiếp điểm chính. Trong tủ điện, nguồn động lực thường đi qua MCB hoặc cầu chì bảo vệ, sau đó vào các cực vào của contactor; đầu ra từ contactor tiếp tục đi qua rơ le nhiệt hoặc thiết bị bảo vệ tải trước khi cấp đến động cơ, tải gia nhiệt, tải chiếu sáng hoặc tải 4 cực khác.

Trong mạch điều khiển Start/Stop, khi nhấn Start, dòng điều khiển đi qua nút Stop thường đóng và nút Start thường mở để cấp điện cho cuộn hút A1-A2. Cuộn hút tạo từ trường, kéo cơ cấu điện từ làm đóng đồng thời các tiếp điểm chính. Khi dùng tiếp điểm phụ duy trì, mạch vẫn giữ trạng thái đóng sau khi nhả nút Start. Khi nhấn Stop hoặc khi thiết bị bảo vệ tác động, cuộn hút mất điện, lò xo hồi vị mở tiếp điểm và ngắt tải.

Sản phẩm phù hợp cho tủ điện máy móc, hệ thống điều khiển tải công nghiệp, mạch đóng cắt tải 4 cực, hệ thống gia nhiệt, tải điện trở và các ứng dụng cần contactor có cuộn hút điện áp cao. Khi lựa chọn, cần đối chiếu điện áp cuộn hút, loại tải, dòng làm việc, điều kiện lắp đặt và thiết bị bảo vệ đi kèm để bảo đảm vận hành an toàn.

Cam kết và nơi mua hàng

Khi cần mua contactor Eaton Moeller DILMP20 4P 20A, khách hàng nên chọn đúng model, đúng điện áp cuộn hút và kiểm tra chứng từ kỹ thuật trước khi lắp đặt. Với phiên bản DILMP20(550V50HZ, 600V60HZ), việc xác nhận tồn kho, tình trạng hàng, CO/CQ và hóa đơn là rất quan trọng vì đây là mã điện áp đặc thù.

Để mua hàng chính hãng, được tư vấn đúng model và nhận báo giá phù hợp cho dự án, hãy đặt mua tại thietbicodien. Đội ngũ tư vấn có thể hỗ trợ kiểm tra mã hàng, điện áp cuộn hút, phương án thay thế tương đương và cấu hình phụ kiện đi kèm cho tủ điện công nghiệp.

Câu hỏi thường gặp (FAQ)

DILMP20(550V50HZ, 600V60HZ) dùng để làm gì?

DILMP20(550V50HZ, 600V60HZ) dùng để đóng cắt nguồn cấp cho tải 4 cực trong hệ thống điện công nghiệp, bao gồm tải điện trở, tải gia nhiệt, tải chiếu sáng và mạch động cơ phù hợp với định mức của thiết bị.

Model này dùng cuộn hút điện áp bao nhiêu?

Model này dùng cuộn hút AC theo đúng ký hiệu sản phẩm: 550 V AC ở tần số 50 Hz hoặc 600 V AC ở tần số 60 Hz. Khi đặt hàng và lắp đặt cần kiểm tra đúng điện áp điều khiển thực tế của tủ điện.

Contactor 4P khác gì contactor 3P?

Contactor 4P có 4 tiếp điểm chính, cho phép đóng cắt đồng thời 4 đường mạch. Trong nhiều ứng dụng, cực thứ tư được dùng cho dây trung tính hoặc một đường tải bổ sung, phù hợp hơn contactor 3P khi hệ thống yêu cầu ngắt 4 cực.

Dòng 20A và công suất 5.5kW có áp dụng cho mọi loại tải không?

Không. Dòng và công suất phụ thuộc vào cấp sử dụng, điện áp, hệ số công suất, nhiệt độ môi trường và kiểu tải. Với tải động cơ, cần đối chiếu định mức AC-3; với tải điện trở hoặc tải ít cảm, cần đối chiếu định mức AC-1 và điều kiện vận hành thực tế.

Sản phẩm có sẵn tiếp điểm phụ duy trì không?

Dòng DILMP20 thường dùng các tiếp điểm chính để đóng cắt tải; tiếp điểm phụ duy trì trong mạch Start/Stop thường được lắp thêm theo cấu hình tủ điện. Khi thiết kế mạch điều khiển, nên chọn đúng phụ kiện tiếp điểm phụ tương thích với dòng Eaton Moeller DILMP.

Có cần dùng rơ le nhiệt hoặc thiết bị bảo vệ tải không?

Có. Contactor là thiết bị đóng cắt, không thay thế chức năng bảo vệ quá tải hoặc ngắn mạch. Trong tủ điện, nên phối hợp contactor với MCB, cầu chì, rơ le nhiệt hoặc thiết bị bảo vệ phù hợp để bảo vệ dây dẫn, contactor và tải.

Mua Eaton Moeller 158239 chính hãng ở đâu?

Khách hàng có thể liên hệ thietbicodien để được tư vấn và báo giá đúng model Eaton Moeller 158239, kiểm tra tình trạng hàng, chứng từ CO/CQ và cấu hình phụ kiện phù hợp với hệ thống tủ điện.
