Khởi động từ (Contactor) Eaton Moeller 276961 - DILMP20(24V60HZ) 4P, 20A, 5.5kW

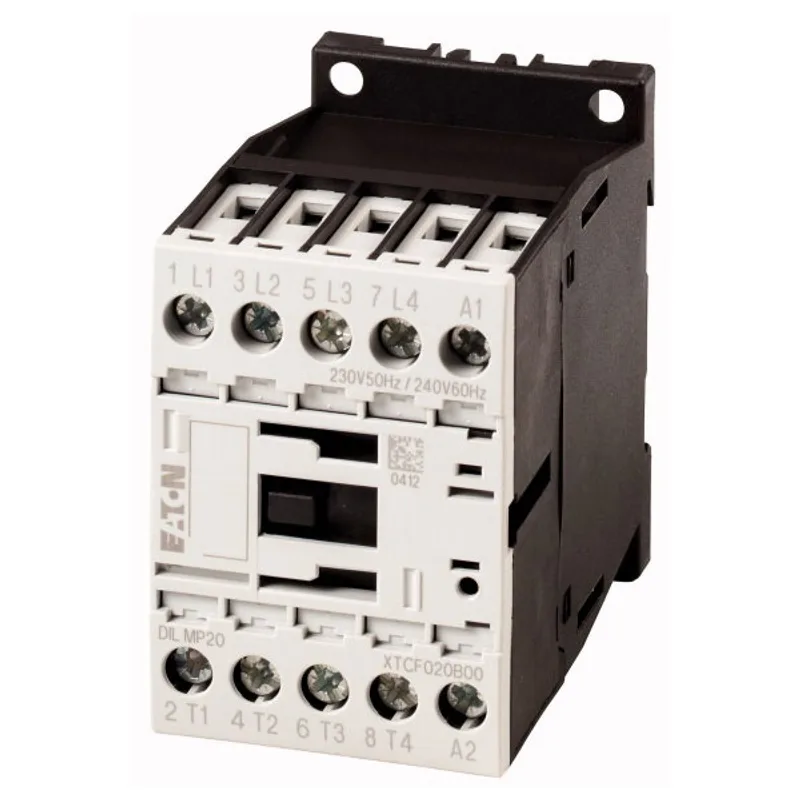

Khởi động từ Eaton Moeller 276961 - DILMP20(24V60HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276961 - DILMP20(24V60HZ) là contactor 4 cực dùng cho mạch đóng cắt tải điện công nghiệp, đặc biệt phù hợp với các hệ thống cần cuộn hút 24 V AC 60 Hz, đấu nối bằng vít và vận hành kiểu không đảo chiều. Sản phẩm thuộc nhóm contactor Eaton Moeller/DILMP, được thiết kế để điều khiển tải 4 cực, tải điện trở, tải chiếu sáng, tải gia nhiệt hoặc mạch động cơ theo cấu hình phù hợp.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp lâu đời, gắn với các giải pháp điều khiển, bảo vệ và phân phối điện trong tủ điện tự động hóa. Với xuất xứ Romania, sản phẩm đáp ứng nhu cầu lắp đặt trong hệ thống máy móc, dây chuyền sản xuất, HVAC, tủ điều khiển tải và các ứng dụng điện công nghiệp yêu cầu độ ổn định cao.

Ưu điểm và tính năng nổi bật

Thiết kế 4 cực cho tải công nghiệp

DILMP20(24V60HZ) sử dụng cấu trúc contactor 4 cực, giúp đóng cắt đồng thời nhiều đường nguồn hoặc tải 4 cực trong cùng một thao tác điều khiển. Thiết kế này phù hợp cho các hệ thống cần kiểm soát L1, L2, L3 và N, hoặc các tải nhiều cực theo yêu cầu thiết kế tủ điện.

Cuộn hút 24 V AC 60 Hz an toàn cho mạch điều khiển

Cuộn hút dùng điện áp 24 V AC 60 Hz, giúp tách biệt mạch điều khiển với mạch động lực, thuận tiện khi kết hợp với nút nhấn, relay trung gian, PLC hoặc mạch điều khiển hạ áp trong tủ điện công nghiệp.

Đấu nối vít chắc chắn, dễ bảo trì

Sản phẩm dùng đầu nối vít, hỗ trợ lắp đặt chắc chắn trong tủ điện, dễ kiểm tra, siết lại và bảo trì định kỳ. Đây là lựa chọn phổ biến cho các hệ thống yêu cầu độ bền cơ khí và tiếp xúc điện ổn định.

Thông số kỹ thuật tiêu biểu

Loại thiết bị	Contactor 4 cực, vận hành AC
Kiểu vận hành	Full voltage non-reversing contactor
Số cực chính	4 pole
Điện áp cuộn hút	24 V AC, 60 Hz
Dòng định mức công bố	20 A
Dòng AC-1 theo điều kiện lắp đặt	22 A ở 40 °C; 20 A ở 60 °C
Công suất động cơ tham khảo	5.5 kW ở 380/400 V theo AC-3
Kiểu đầu nối	Screw terminals
Khổ lắp đặt	45 mm frame
Tiêu chuẩn/chứng nhận liên quan	IEC/EN 60947, UL, CSA, CE, RoHS

Chức năng, nguyên lý hoạt động và ứng dụng

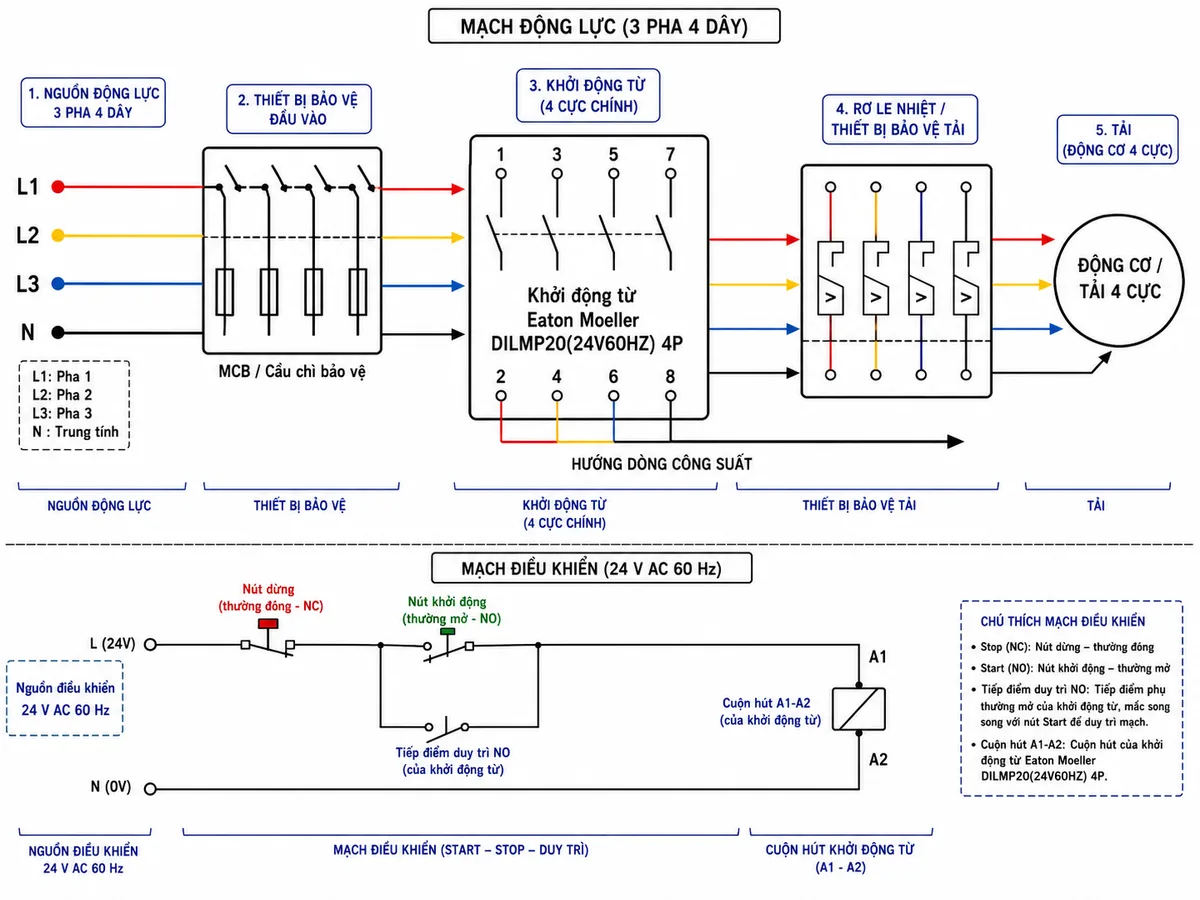

Sơ đồ đấu dây và kết nối điển hình

Trong tủ điện, khởi động từ 4P Eaton Moeller thường được đặt sau MCB hoặc cầu chì bảo vệ. Nguồn động lực đi vào các cực chính của contactor, sau đó đi ra tải thông qua thiết bị bảo vệ tải hoặc rơ le nhiệt tùy ứng dụng. Mạch điều khiển cấp điện cho cuộn hút A1-A2 thông qua nút Stop, nút Start và tiếp điểm duy trì.

Nguyên lý hoạt động

Khi người vận hành nhấn Start, mạch điều khiển cấp điện cho cuộn hút A1-A2. Từ trường sinh ra sẽ kéo cơ cấu điện từ, làm các tiếp điểm chính đóng lại để cấp nguồn cho tải. Khi nhấn Stop, mất nguồn điều khiển hoặc có tín hiệu bảo vệ ngắt mạch, cuộn hút nhả ra và các tiếp điểm chính mở, giúp ngắt nguồn cấp cho tải.

Tiếp điểm duy trì thường được đấu song song với nút Start để giữ trạng thái đóng sau khi thả nút nhấn. Với ứng dụng động cơ, nên kết hợp contactor với rơ le nhiệt hoặc thiết bị bảo vệ phù hợp để bảo vệ quá tải, mất pha hoặc sự cố vận hành theo yêu cầu thiết kế.

Ứng dụng thực tế

Contactor Eaton Moeller DILMP20 24V60HZ có thể dùng trong tủ điều khiển máy móc, hệ thống bơm, quạt, tải gia nhiệt, hệ thống HVAC, dây chuyền sản xuất và các mạch đóng cắt tải 4 cực. Sản phẩm phù hợp khi kỹ sư cần một thiết bị đóng cắt công nghiệp có cuộn hút 24 V AC 60 Hz, kích thước gọn và dễ tích hợp vào tủ điện.

Cam kết và nơi mua hàng

Khi chọn mua Khởi động từ Eaton Moeller 276961 - DILMP20(24V60HZ), khách hàng nên kiểm tra đúng model, điện áp cuộn hút, số cực, dòng tải và yêu cầu bảo vệ của hệ thống để tránh chọn sai thiết bị. Đội ngũ kỹ thuật có thể hỗ trợ đối chiếu mã hàng, tư vấn sơ đồ đấu dây và đề xuất thiết bị bảo vệ đi kèm cho từng ứng dụng cụ thể.

Để mua hàng chính hãng, đúng mã và được tư vấn kỹ thuật trước khi lắp đặt, hãy đặt mua tại thietbicodien.

Câu hỏi thường gặp (FAQ)

DILMP20(24V60HZ) dùng điện áp cuộn hút bao nhiêu?

DILMP20(24V60HZ) dùng cuộn hút 24 V AC tần số 60 Hz. Khi lắp đặt cần cấp đúng điện áp và tần số cho A1-A2 để contactor đóng nhả ổn định.

Contactor Eaton Moeller 276961 có mấy cực?

Sản phẩm là contactor 4 cực, dùng để đóng cắt đồng thời bốn đường mạch chính trong các hệ thống tải 4 cực hoặc nguồn 3 pha kèm trung tính.

DILMP20(24V60HZ) có dùng cho động cơ được không?

Có thể dùng cho mạch động cơ khi chọn đúng dòng tải, công suất, cấp điện áp và phối hợp với thiết bị bảo vệ phù hợp. Với ứng dụng động cơ, cần kiểm tra điều kiện AC-3 và lắp thêm rơ le nhiệt hoặc bộ bảo vệ động cơ.

Sản phẩm có phù hợp cho tải gia nhiệt không?

Contactor này có thể dùng cho các tải không cảm hoặc ít cảm như tải điện trở, gia nhiệt, lò điện theo điều kiện AC-1, miễn là dòng tải thực tế nằm trong giới hạn cho phép của thiết bị và môi trường lắp đặt.

Khi lắp DILMP20(24V60HZ) cần lưu ý gì?

Cần kiểm tra đúng model, điện áp cuộn hút 24 V AC 60 Hz, dòng tải, tiết diện dây dẫn, mô men siết đầu nối, thiết bị bảo vệ ngắn mạch và bảo vệ quá tải. Việc đấu nối nên do kỹ thuật viên điện có chuyên môn thực hiện.

Khác biệt chính giữa DILMP20(24V60HZ) và bản 24V50HZ là gì?

Khác biệt quan trọng nằm ở tần số cuộn hút. Bản 24V60HZ dùng cho nguồn điều khiển 24 V AC 60 Hz, còn bản 24V50HZ dùng cho nguồn 24 V AC 50 Hz. Cần chọn đúng theo nguồn điều khiển thực tế của tủ điện.
