Khởi động từ (Contactor) Eaton Moeller 276986 - DILMP20(48VDC) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276986 - DILMP20(48VDC) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276986 - DILMP20(48VDC) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, dùng để đóng cắt tải điện trong tủ điều khiển, tủ phân phối, hệ thống máy công nghiệp và các ứng dụng cần điều khiển tải 4 cực. Sản phẩm sử dụng cuộn hút điều khiển 48 V DC, phù hợp với các mạch điều khiển một chiều trong dây chuyền tự động hóa, hệ thống máy móc và tủ điện công nghiệp.

Eaton là thương hiệu quốc tế trong lĩnh vực quản lý năng lượng và thiết bị điện công nghiệp. Dòng Moeller của Eaton được sử dụng rộng rãi trong các hệ thống điều khiển hạ thế nhờ thiết kế gọn, khả năng vận hành ổn định và hệ sinh thái phụ kiện phong phú. Với xuất xứ Romania, model DILMP20(48VDC) là lựa chọn phù hợp cho khách hàng cần contactor Eaton Moeller chính hãng cho tủ điện chuyên nghiệp.

Ưu điểm và tính năng nổi bật

Contactor Eaton Moeller DILMP20(48VDC) được thiết kế cho các tải 4 cực, hỗ trợ đóng cắt đồng thời nhiều đường dẫn điện trong cùng một thiết bị. Thiết kế 4P đặc biệt hữu ích khi cần ngắt cả dây trung tính hoặc điều khiển tải nhiều cực theo yêu cầu của hệ thống.

• Thiết kế 4 cực, phù hợp cho tải 4 dây, tải 3 pha có trung tính hoặc các mạch cần đóng cắt đồng thời nhiều cực.
• Cuộn hút điều khiển 48 V DC, dễ tích hợp với nguồn điều khiển một chiều trong tủ điện tự động hóa.
• Kết nối bằng cọc vít, thuận tiện khi lắp đặt, bảo trì và thay thế trong tủ điện công nghiệp.
• Phù hợp cho các nhóm tải theo cấp sử dụng AC-1 và AC-3 như tải điện trở, tải hơi cảm và động cơ không đồng bộ xoay chiều.
• Thiết kế nhỏ gọn, giúp tối ưu không gian lắp đặt trong tủ điều khiển máy, tủ phân phối và cụm khởi động động cơ.

Bảng thông số kỹ thuật tham khảo

Dòng sản phẩm	Eaton Moeller series DILMP 4-pole contactor
Mã catalog	276986
Model code	DILMP20(48VDC)
Loại thiết bị	Contactor 4 cực
Điện áp cuộn hút điều khiển	48 V DC
Kiểu vận hành cuộn hút	DC operation
Dòng làm việc AC-1 tại 380/400/415 V	22 A
Dòng làm việc AC-3 tại 380/400/415 V	12 A
Công suất động cơ AC-3 tại 380/400 V, 50 Hz	5.5 kW
Điện áp làm việc tối đa	690 V AC
Kiểu đấu nối	Cọc vít
Kích thước tham khảo	75 x 68 x 45 mm
Tiêu chuẩn và chứng nhận	IEC/EN 60947, IEC/EN 60947-4-1, UL, CSA, CE, VDE 0660

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng đóng cắt tải 4 cực

Khởi động từ 4P Eaton Moeller có nhiệm vụ đóng hoặc ngắt mạch động lực thông qua hệ tiếp điểm chính. Khi cuộn hút A1-A2 được cấp nguồn điều khiển 48 V DC, lực điện từ sinh ra kéo cơ cấu động, làm các tiếp điểm chính đóng lại để cấp điện cho tải. Khi nguồn điều khiển bị ngắt, lò xo hồi vị đưa tiếp điểm về trạng thái mở, giúp ngắt tải khỏi nguồn.

Trong thực tế, sản phẩm thường được lắp sau MCB hoặc cầu chì bảo vệ, trước tải hoặc trước rơ le nhiệt tùy cấu trúc tủ điện. Với thiết kế 4 cực, contactor có thể dùng cho tải 3 pha kèm dây trung tính, tải điện trở, tải chiếu sáng công nghiệp, tải gia nhiệt hoặc cụm điều khiển động cơ yêu cầu đóng cắt đồng bộ.

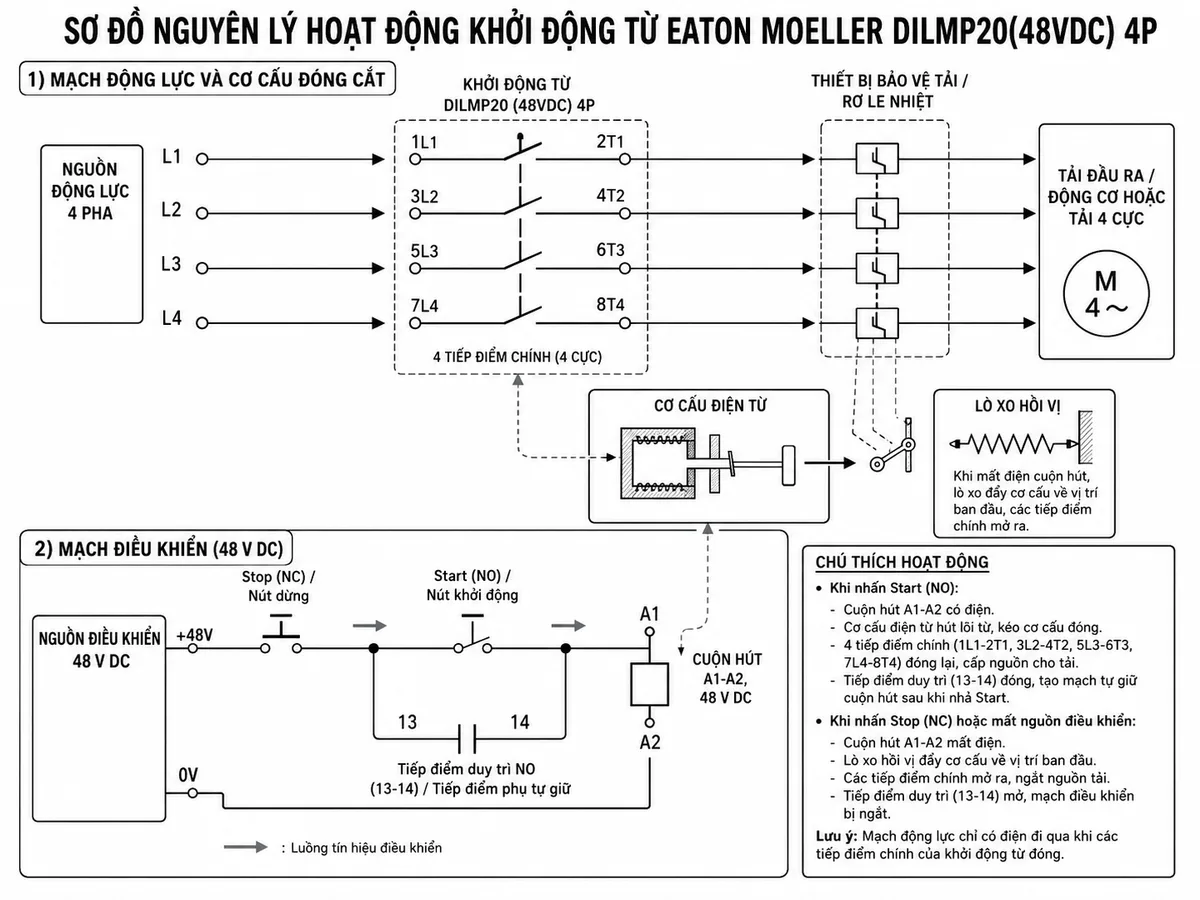

Nguyên lý hoạt động trong mạch điều khiển

Khi người vận hành nhấn nút Start, mạch điều khiển 48 V DC cấp điện cho cuộn hút của contactor. Cuộn hút tạo từ trường kéo lõi sắt động, làm các tiếp điểm chính chuyển sang trạng thái đóng. Khi đó, nguồn động lực được truyền từ đầu vào sang đầu ra để cấp cho tải. Nếu dùng tiếp điểm phụ tự giữ, contactor có thể duy trì trạng thái đóng sau khi thả nút Start.

Khi nhấn Stop, khi mất nguồn điều khiển hoặc khi thiết bị bảo vệ tải tác động, cuộn hút mất điện. Cơ cấu lò xo hồi vị làm tiếp điểm chính mở ra, tải được tách khỏi nguồn. Nguyên lý này giúp contactor điều khiển động cơ 48VDC vận hành an toàn, dễ tích hợp với nút nhấn, relay trung gian, PLC hoặc mạch bảo vệ trong hệ thống tự động hóa.

Ứng dụng tiêu biểu

DILMP20(48VDC) phù hợp cho các tủ điện điều khiển máy, tủ điều khiển động cơ, hệ thống bơm quạt, dây chuyền sản xuất, cụm gia nhiệt, tải điện trở, tải chiếu sáng công nghiệp và các ứng dụng cần contactor điều khiển bằng nguồn DC. Sản phẩm đặc biệt hữu ích trong những hệ thống đã có nguồn điều khiển 48 V DC hoặc cần đồng bộ với bộ nguồn DC, PLC, relay trung gian và mạch điều khiển tự động.

Cam kết và nơi mua hàng

Khi chọn mua khởi động từ Eaton Moeller 276986 chính hãng, khách hàng nên ưu tiên đúng model, đúng điện áp cuộn hút và đúng yêu cầu tải của hệ thống. Việc chọn sai điện áp điều khiển hoặc sai cấp dòng có thể làm contactor không hút, nóng bất thường hoặc giảm tuổi thọ thiết bị.

Để mua Contactor Eaton Moeller DILMP20(48VDC) chính hãng, đúng mã 276986, tư vấn đúng ứng dụng và hỗ trợ báo giá nhanh, hãy đặt hàng tại thietbicodien. Chúng tôi cam kết cung cấp thiết bị điện công nghiệp chất lượng, thông tin sản phẩm rõ ràng và hỗ trợ kỹ thuật phù hợp cho nhu cầu lắp đặt trong tủ điện.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 276986 - DILMP20(48VDC) dùng để làm gì?

Khởi động từ Eaton Moeller 276986 - DILMP20(48VDC) dùng để đóng cắt tải điện trong mạch động lực thông qua tín hiệu điều khiển 48 V DC. Thiết bị thường được dùng trong tủ điều khiển động cơ, tủ máy công nghiệp và hệ thống tự động hóa.

DILMP20(48VDC) là contactor mấy cực?

DILMP20(48VDC) là contactor 4 cực, phù hợp cho các ứng dụng cần đóng cắt đồng thời bốn đường dẫn điện, chẳng hạn tải 3 pha có dây trung tính hoặc các tải 4 cực trong hệ thống công nghiệp.

Model này dùng cuộn hút AC hay DC?

Model này sử dụng cuộn hút điều khiển 48 V DC. Khi thay thế hoặc lắp mới, cần kiểm tra đúng nguồn điều khiển trong tủ điện để tránh dùng nhầm sang phiên bản cuộn hút AC.

Contactor DILMP20(48VDC) có dùng cho động cơ được không?

Có. Thiết bị có thể dùng trong mạch điều khiển động cơ xoay chiều khi chọn đúng cấp tải, đúng phương án bảo vệ và đúng sơ đồ đấu nối. Với tải động cơ, nên kết hợp thêm rơ le nhiệt hoặc thiết bị bảo vệ phù hợp để bảo vệ quá tải.

Sản phẩm có cần lắp thêm thiết bị bảo vệ không?

Có. Contactor là thiết bị đóng cắt, không thay thế chức năng bảo vệ ngắn mạch hoặc quá tải. Trong tủ điện, nên phối hợp contactor với MCB, cầu chì, rơ le nhiệt hoặc thiết bị bảo vệ tải phù hợp theo thiết kế hệ thống.

Khi nào nên chọn phiên bản cuộn hút 48 V DC?

Nên chọn contactor cuộn hút 48VDC khi hệ thống điều khiển đang sử dụng nguồn một chiều 48 V DC, hoặc khi cần tích hợp với PLC, nguồn DC, relay trung gian và mạch điều khiển tự động dùng điện áp DC.
