Khởi động từ (Contactor) Eaton Moeller 276958 - DILMP20(48V50HZ) 4P, 20A, 5.5kW

Khởi động từ Eaton Moeller 276958 - DILMP20(48V50HZ) 4P, 20A, 5.5kW

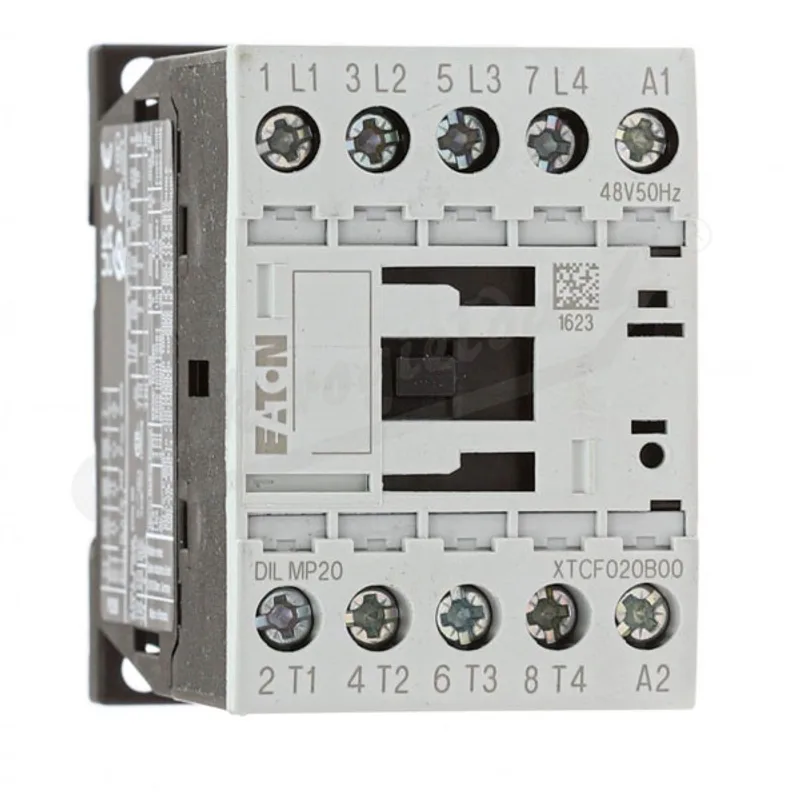

Khởi động từ Eaton Moeller 276958 - DILMP20(48V50HZ) là contactor 4 cực thuộc dòng DILMP của eaton-moeller, được thiết kế cho nhu cầu đóng cắt tải điện công nghiệp, tải 4 cực, mạch động lực AC và các hệ thống điều khiển cần cuộn hút 48 V AC 50 Hz. Sản phẩm phù hợp cho tủ điện điều khiển, hệ thống máy móc, tải động cơ và các ứng dụng cần đóng ngắt nguồn ổn định, gọn gàng và an toàn.

Eaton là thương hiệu quản lý năng lượng toàn cầu, trong đó dòng Moeller nổi tiếng ở nhóm thiết bị đóng cắt, điều khiển và bảo vệ mạch điện công nghiệp. Với xuất xứ Romania, sản phẩm đáp ứng nhu cầu lắp đặt trong các hệ thống yêu cầu độ tin cậy cao, vận hành bền bỉ và dễ tích hợp phụ kiện.

Ưu điểm và tính năng nổi bật

• Thiết kế contactor 4P cho phép đóng cắt đồng thời bốn cực, phù hợp với tải 3 pha kèm trung tính hoặc các mạch tải 4 cực.
• Cuộn hút 48 V AC 50 Hz giúp tách biệt mạch điều khiển với mạch động lực, tăng độ an toàn khi vận hành tủ điện.
• Kiểu đấu nối bằng vít giúp lắp đặt chắc chắn, thuận tiện cho bảo trì và thay thế trong tủ điện công nghiệp.
• Phù hợp cho nhóm ứng dụng đóng cắt động cơ AC, tải điện trở, tải sưởi, hệ thống chiếu sáng hoặc tải công nghiệp cần contactor 4 cực.
• Thân máy nhỏ gọn, dễ bố trí trên thanh DIN hoặc trong không gian tủ điện có mật độ thiết bị cao.
• Có thể kết hợp với rơ le nhiệt, MCB, cầu chì, tiếp điểm phụ hoặc phụ kiện chống nhiễu phù hợp để hoàn thiện mạch điều khiển.

Thông số kỹ thuật tham khảo

Dòng sản phẩm	DILMP, contactor 4 cực
Số cực	4 cực
Điện áp cuộn hút	48 V AC, 50 Hz
Loại điều khiển	AC operation
Điện áp làm việc tối đa	690 V AC
Dòng làm việc AC-1 tại 380/400/415 V	22 A
Dòng làm việc AC-3 tại 380/400/415 V	12 A
Công suất AC-3 tại 380/400 V, 50 Hz	5.5 kW
Kiểu đấu nối	Đầu nối vít
Cấp bảo vệ	IP20
Tuổi thọ cơ khí	10.000.000 lần thao tác
Kích thước	75 x 68 x 45 mm
Trọng lượng	0,236 kg
Tiêu chuẩn và chứng nhận	IEC/EN 60947-4-1, CE, UL, CSA, VDE 0660

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

Khởi động từ DILMP20(48V50HZ) có nhiệm vụ đóng hoặc ngắt mạch động lực thông qua cơ cấu điện từ. Khi cuộn hút A1-A2 được cấp điện áp điều khiển 48 V AC 50 Hz, lõi từ hút phần ứng, làm các tiếp điểm chính chuyển trạng thái và cấp nguồn cho tải. Khi ngắt tín hiệu điều khiển, lò xo hồi vị đưa tiếp điểm về trạng thái ban đầu, tải được tách khỏi nguồn.

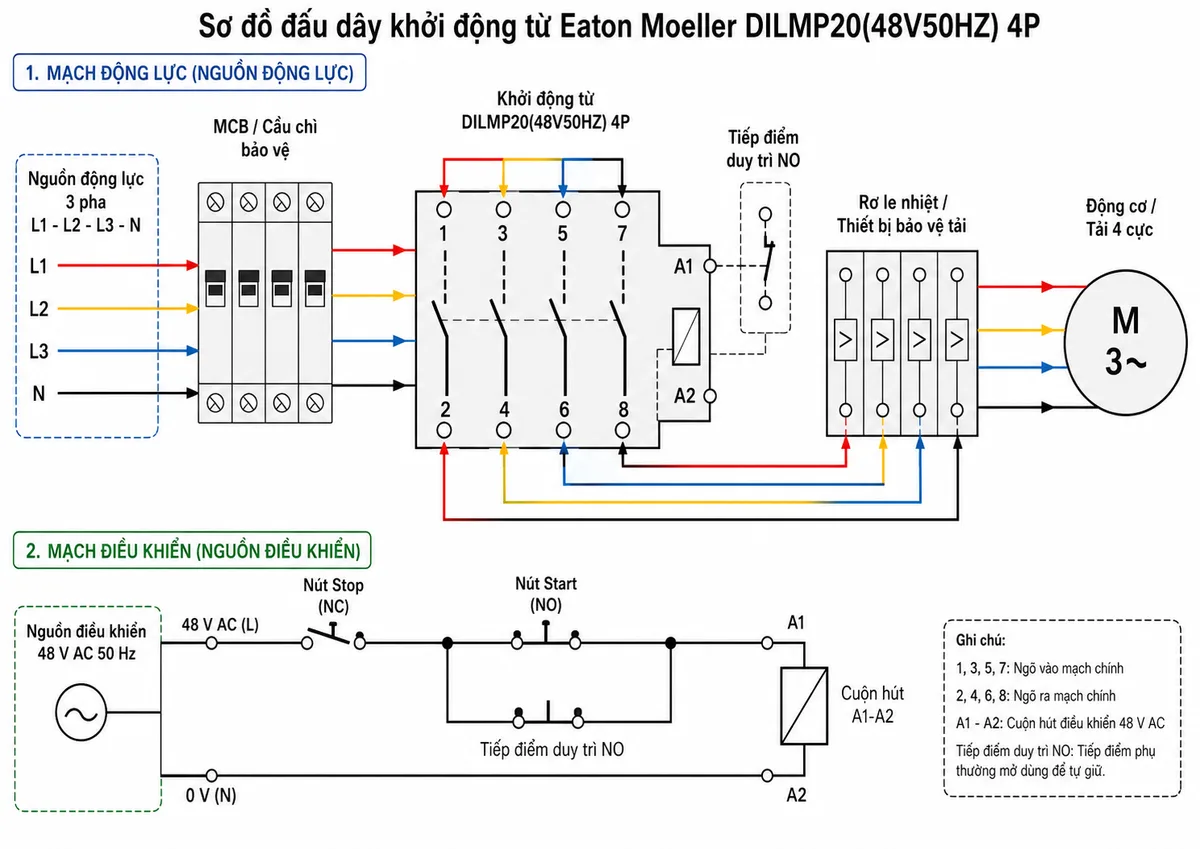

Trong hệ thống thực tế, contactor thường được lắp sau MCB hoặc cầu chì bảo vệ và trước rơ le nhiệt hoặc thiết bị bảo vệ tải. Cách bố trí này giúp mạch vừa có khả năng đóng cắt từ xa, vừa có lớp bảo vệ quá dòng, ngắn mạch hoặc quá tải theo cấu hình tủ điện.

Nguyên lý hoạt động

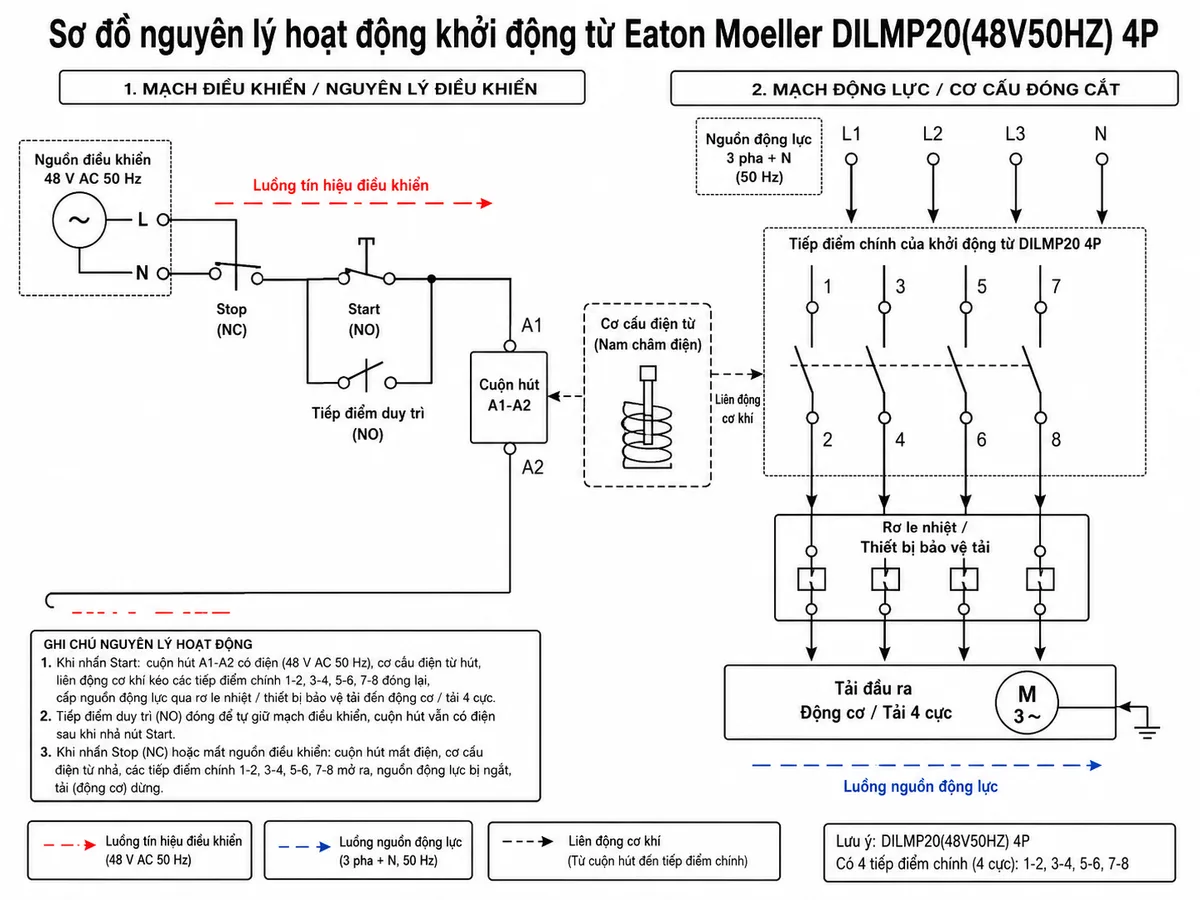

Khi người vận hành nhấn Start, nguồn điều khiển đi qua nút Stop thường đóng và nút Start thường mở để cấp điện cho cuộn hút A1-A2. Cuộn hút tạo từ trường kéo cơ cấu tiếp điểm, làm các cực chính của contactor Eaton Moeller 4P đóng lại và đưa nguồn đến tải. Tiếp điểm phụ NO có thể được dùng làm mạch tự duy trì, giúp contactor tiếp tục giữ trạng thái đóng sau khi nhả nút Start.

Khi nhấn Stop, khi rơ le nhiệt tác động hoặc khi mạch điều khiển mất điện, cuộn hút mất từ trường. Các tiếp điểm chính nhả ra, ngắt nguồn cấp cho tải. Cơ chế này giúp người dùng điều khiển tải công suất lớn bằng tín hiệu điều khiển nhỏ hơn, đồng thời hỗ trợ liên động, bảo vệ và tự động hóa trong tủ điện.

Ứng dụng thực tế

Sản phẩm phù hợp cho tủ điều khiển động cơ, tủ phân phối nguồn, hệ thống HVAC, bơm, quạt, máy nén, băng tải, máy sản xuất và các dây chuyền cần đóng cắt tải 4 cực. Với khả năng làm việc trong các mạch AC công nghiệp, DILMP20(48V50HZ) là lựa chọn phù hợp khi cần contactor nhỏ gọn, dễ đấu nối và đồng bộ với phụ kiện Eaton Moeller.

Cam kết và nơi mua hàng

Khi chọn mua Khởi động từ Eaton Moeller 276958 - DILMP20(48V50HZ), khách hàng nên ưu tiên nguồn hàng rõ ràng, đúng model, đúng điện áp cuộn hút và phù hợp với cấu hình tủ điện. Sản phẩm cần được kiểm tra kỹ mã hàng, thông số cuộn hút 48 V AC 50 Hz và số cực 4P trước khi lắp đặt.

Để mua contactor Eaton Moeller chính hãng cho hệ thống điện công nghiệp, quý khách có thể đặt hàng tại thietbicodien. Website thietbicodien cung cấp thiết bị điện công nghiệp đúng mã, hỗ trợ tư vấn chọn sản phẩm theo tải, điện áp điều khiển và yêu cầu lắp đặt thực tế.

Câu hỏi thường gặp (FAQ)

DILMP20(48V50HZ) dùng điện áp cuộn hút bao nhiêu?

DILMP20(48V50HZ) dùng cuộn hút 48 V AC tần số 50 Hz, phù hợp với các mạch điều khiển sử dụng nguồn 48 V AC.

Khởi động từ Eaton Moeller 276958 có mấy cực?

Sản phẩm là khởi động từ 4P, có bốn cực chính để đóng cắt đồng thời bốn đường nguồn hoặc bốn nhánh tải theo thiết kế mạch.

Sản phẩm có dùng cho động cơ 3 pha được không?

Có. Thiết bị có thể dùng trong mạch điều khiển động cơ 3 pha khi được chọn đúng công suất, dòng tải, kiểu bảo vệ và sơ đồ đấu nối. Với ứng dụng động cơ, cần kết hợp thêm rơ le nhiệt hoặc thiết bị bảo vệ phù hợp.

DILMP20(48V50HZ) khác gì so với các phiên bản cuộn hút khác?

Điểm khác biệt chính nằm ở điện áp cuộn hút. Phiên bản này sử dụng cuộn hút 48 V AC 50 Hz, trong khi các biến thể khác có thể dùng 24 V, 230 V, 240 V hoặc điện áp điều khiển khác tùy model.

Có cần dùng MCB hoặc cầu chì trước contactor không?

Có. Trong tủ điện công nghiệp, nên lắp MCB hoặc cầu chì bảo vệ phía trước contactor để bảo vệ mạch trước sự cố ngắn mạch hoặc quá dòng theo thiết kế kỹ thuật.

Có cần dùng rơ le nhiệt với contactor này không?

Nếu dùng cho động cơ, nên kết hợp rơ le nhiệt bảo vệ quá tải hoặc thiết bị bảo vệ động cơ phù hợp. Contactor chủ yếu làm nhiệm vụ đóng cắt, không thay thế hoàn toàn chức năng bảo vệ quá tải.
